Cabo de Ligação IFM EVF503 20m - Indústria Alimentícia

Pré-visualizar: EVF503 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m M12 Angular/Reto IP69K

EVF503 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m M12 Angular/Reto IP69K

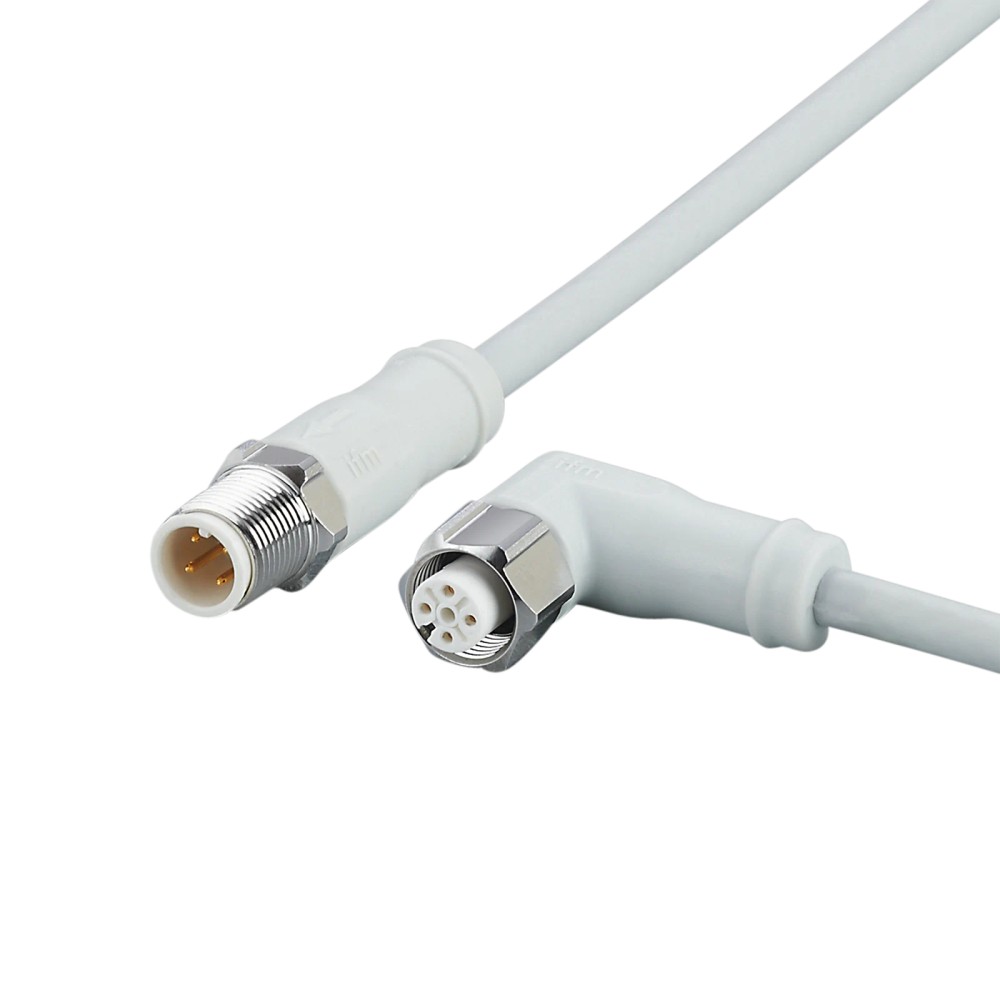

Imagem meramente ilustrativa

R$ 770,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF503
EAN: 4021179307338
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF503 IFM - Cabo de Ligação IFM Indústria Alimentícia 20m M12 Angular/Reto IP69K"

Destaques do Produto

Comprimento

20 m

Tipo de conexão

M12 angular e M12 reto

Codificação e contatos

A, 4 contatos

Carga elétrica

Até 4 A; tensão < 250 V AC / < 300 V DC

Ambiente

Áreas úmidas e higiênicas na indústria de alimentos

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF503 — cabo de ligação M12 angular/reto, 20 m, IP65/IP67/IP68/IP69K

O IFM EVF503 é um cabo de ligação de 20 m destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui uma conexão M12 angular e outra M12 reta, ambas com codificação A e 4 contatos. O cabo é de MPPE, sem silicone e sem halogênio, e conta com graus de proteção IP65, IP67, IP68 e IP69K. Sua tensão de operação é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM EVF503
Tipo	Cabo de ligação
Comprimento	20 m
Conexões	M12 angular e M12 reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	MPPE, sem silicone e sem halogênio
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...100 °C
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de equipamentos com interfaces M12 codificadas A e 4 contatos, respeitando as características elétricas do circuito.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme indicado para o produto.
Instalações que necessitem de um cabo de 20 m e de uma conexão angular em uma extremidade e reta na outra.
Aplicações que exijam cabo sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não utilizar em circuitos que excedam a tensão de operação especificada ou a capacidade de carga total de 4 A.
Não considerar compatível apenas pela forma M12: confirme codificação A, número de contatos e atribuição elétrica dos pinos do equipamento.
Não instalar em aplicação flexível com raio de curvatura inferior ao mínimo de 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação em áreas úmidas e higiênicas da indústria de alimentos, respeitando os limites de temperatura e a configuração elétrica declarada.
Possibilidade de uso em instalação com deslocamento: a ficha declara velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Confirmar se as condições reais da máquina correspondem a esses parâmetros.
Em instalação flexível, considerar raio mínimo de curvatura de 10 vezes o diâmetro do cabo; a ficha também declara mais de 1 milhão de ciclos de curvatura.
A indicação de graus IP não substitui a verificação das condições de montagem, do acoplamento correto dos conectores e dos requisitos específicos de limpeza do processo.

COMO ESCOLHER

Antes de comprar o IFM EVF503 — cabo de ligação M12 angular/reto, 20 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF503 quando

A instalação exigir 20 m de cabo, uma conexão M12 angular e uma M12 reta, ambas A de 4 contatos, e os limites elétricos e ambientais do produto forem atendidos.

Verifique a interface antes da compra

A designação M12, isoladamente, não confirma compatibilidade elétrica. Confira codificação, quantidade de contatos e atribuição de pinos do dispositivo ao qual o cabo será conectado.

Procure outra configuração quando

O circuito exigir mais de 4 A, tensão igual ou superior aos limites declarados, outro comprimento ou conectores com geometria, codificação ou quantidade de contatos diferentes.

Dimensione a instalação móvel

Em aplicação flexível, respeite raio mínimo de 10 vezes o diâmetro do cabo. Para movimento, consulte também as condições declaradas de velocidade, aceleração e percurso.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante conforme dados do anúncio.
Modelo	EVF503	Código do produto.
Tipo de produto	Cabo de ligação	Categoria funcional.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo e suas conexões.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados para operação.
Capacidade de carga total	4 A	Capacidade de carga especificada para o produto.
Classe de proteção	II	Classificação declarada na ficha.
Seção e composição dos condutores	4 × 1,00 mm²; cada condutor com 32 × 0,2 mm	Configuração declarada para a conexão elétrica do cabo.

Conexões
Conexão do soquete	1 × M12, angular; codificação A; 4 contatos dourados	Configuração declarada para o lado do soquete.
Conexão do conector	1 × M12, reto; codificação A; 4 contatos dourados	Configuração declarada para o lado do conector.
Material do corpo das conexões	PP, sem halogênio, cinza	Material e acabamento declarados para os corpos dos conectores.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material especificado para o bloqueio das conexões.
Material da vedação	EPDM	Material de vedação declarado.
Torque máximo de aperto do soquete	0,6...1,5 Nm	Faixa declarada para o soquete M12 angular.
Torque máximo de aperto do conector	0,6...1,2 Nm	Faixa declarada para o conector M12 reto.

Dados mecânicos
Comprimento do cabo	20 m	Comprimento total declarado.
Material do cabo	MPPE	Material especificado para o cabo.
Diâmetro do cabo	6,2 mm	Diâmetro declarado na especificação da conexão elétrica.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Mínimo declarado para instalação em aplicação flexível.
Ciclos de curvatura	> 1 milhão	Quantidade declarada de ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor declarado para o esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s	Condição declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	1.345,5 g	Peso indicado nos dados do produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a instalação deve manter as conexões corretamente acopladas e respeitar as condições do fabricante.
Temperatura ambiente	-25...100 °C	Faixa declarada para temperatura ambiente.
Temperatura ambiente em movimento	0...100 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para umidade durante o armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para o cabo.

• Compatibilidade elétrica depende da codificação A, dos 4 contatos e da atribuição de pinos do equipamento conectado.

Conexões

Elétrica Uma conexão M12 angular e uma conexão M12 reta, ambas codificação A e 4 contatos banhados a ouro. Cabo de 20 m, MPPE, 4 × 1,00 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar a atribuição dos pinos com a documentação do equipamento.

Processo Não se aplica: trata-se de um cabo de ligação com conectores M12, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 codificada A, 4 contatos e pinagem correspondente	✓	A configuração declarada do cabo é M12 A de 4 contatos nas duas extremidades; a pinagem do equipamento deve ser conferida.
Circuito dentro dos limites de tensão e com carga total de até 4 A	✓	A ficha declara tensão inferior a 250 V AC ou inferior a 300 V DC e capacidade de carga total de 4 A.
Equipamento cuja conexão M12 tenha codificação ou número de contatos diferentes	✗	A ficha deste cabo especifica conexões M12 codificadas A, com 4 contatos; não declara outras configurações.
Aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	O raio mínimo declarado para aplicação flexível é 10 vezes o diâmetro do cabo.
Aplicação que exceda 4 A ou os limites de tensão especificados	✗	Essas condições ultrapassam os limites elétricos declarados para o produto.
Área úmida e higiênica na indústria de alimentos, com instalação dentro das condições especificadas	✓	Essa aplicação é indicada na ficha do produto; os graus de proteção declarados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o IFM EVF503 — cabo de ligação M12 angular/reto, 20 m, IP65/IP67/IP68/IP69K

Confirme que as interfaces do equipamento correspondem a M12, codificação A, 4 contatos, e verifique a atribuição elétrica dos pinos na documentação do equipamento.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione a extremidade angular e a extremidade reta conforme o espaço disponível, sem torcer nem tensionar o cabo.
Acople os conectores alinhando as roscas e os contatos; evite forçar o encaixe.
Aperte as conexões dentro das faixas declaradas: 0,6...1,5 Nm para o soquete angular e 0,6...1,2 Nm para o conector reto.
Em instalação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e confira se a aplicação respeita as condições de movimento declaradas.

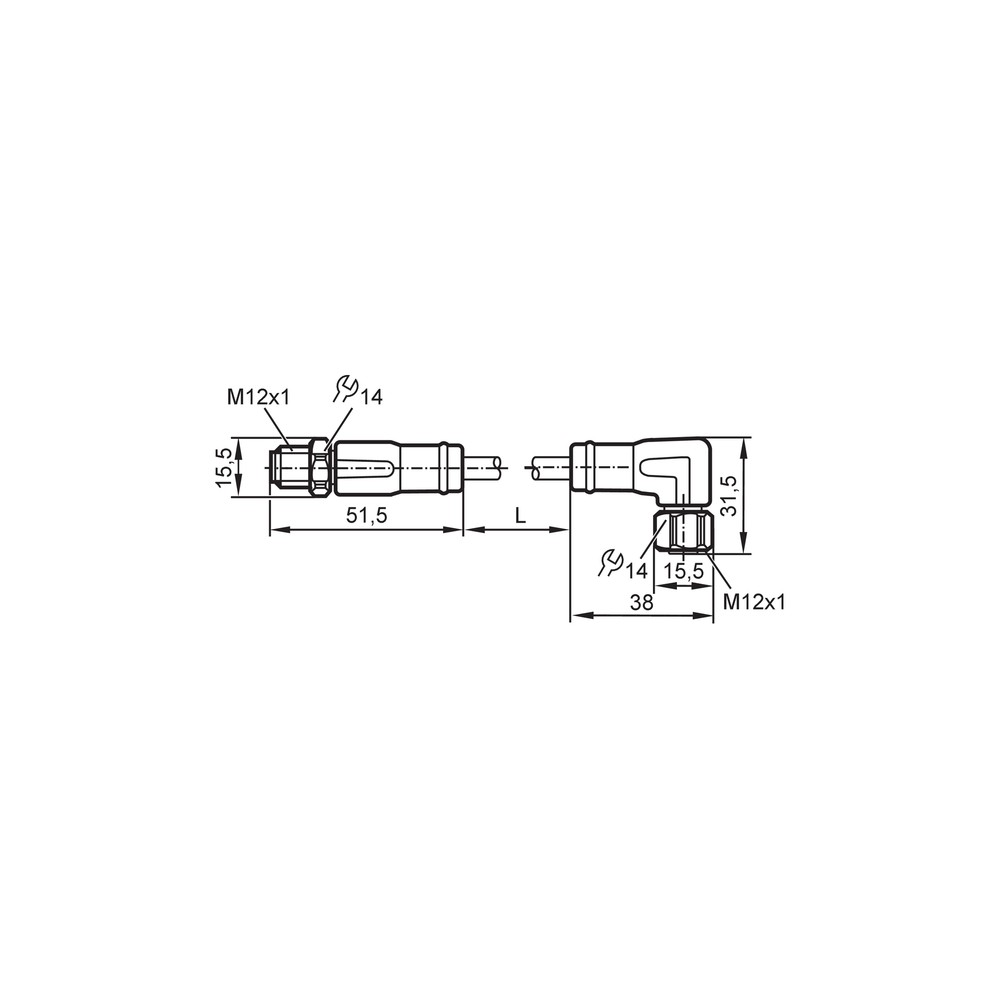

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera após a instalação.	Codificação, número de contatos ou atribuição de pinos incompatíveis entre o cabo e o equipamento.	Confira se as duas interfaces são M12 codificadas A e de 4 contatos; compare a pinagem com a documentação do equipamento e verifique a continuidade do cabo.
Interrupções ou falhas elétricas intermitentes durante o movimento.	Raio de curvatura abaixo do mínimo, torção ou tensão mecânica no cabo.	Inspecione o percurso do cabo e confirme que, em aplicação flexível, o raio não é inferior a 10 vezes o diâmetro do cabo; examine também conectores e condutores.
A conexão aquece ou o circuito apresenta falha sob carga.	Carga elétrica superior à capacidade de 4 A ou tensão fora dos limites declarados.	Meça a corrente e a tensão do circuito e compare os valores com a capacidade de carga total de 4 A e os limites de operação do produto.
Umidade ou contaminação aparece na interface após a instalação.	Conector mal acoplado, vedação danificada ou montagem que não preserva a proteção declarada.	Desenergize e inspecione o acoplamento, a vedação EPDM e as faces de contato; confirme a montagem conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF503 (Datasheet) Desenho em escala IFM EVF503 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF503 e para que serve?

É um cabo de ligação de 20 m com conexões M12 angular e reta, indicado para áreas úmidas e higiênicas da indústria de alimentos. As conexões são codificadas A e têm 4 contatos.

Com quais conexões M12 esse cabo pode ser usado?

O EVF503 tem uma conexão M12 angular e uma M12 reta, ambas codificadas A e com 4 contatos. Confirme também a atribuição dos pinos do equipamento, pois o formato M12 sozinho não valida a compatibilidade elétrica.

Esse cabo serve para um equipamento M12 com outra codificação ou quantidade de contatos?

A ficha especifica M12 codificação A e 4 contatos nas duas extremidades. Não há informação que confirme compatibilidade com outras codificações ou quantidades de contatos.

Posso usar o EVF503 em uma aplicação que exige mais de 4 A?

Não: a capacidade de carga total declarada é 4 A. Verifique a corrente da aplicação antes de selecionar o cabo.

O equipamento parou de funcionar depois que conectei o cabo; o que devo verificar?

Antes de substituir o cabo, confira a codificação A, os 4 contatos e a correspondência da pinagem com o equipamento. Com o circuito desenergizado, verifique também o acoplamento e a continuidade dos condutores.

O sinal falha quando a máquina se movimenta; o cabo pode estar dobrado demais?

Uma curvatura abaixo do mínimo declarado pode contribuir para falhas. Em aplicação flexível, confira se o raio é de pelo menos 10 vezes o diâmetro do cabo e inspecione torções e tensões mecânicas.

É melhor comprar esse cabo ou montar a conexão com peças avulsas?

O EVF503 é uma peça de cabo de ligação com 20 m e conexões M12 angular e reta já especificadas. A ficha não informa um kit de peças avulsas; selecione outra configuração se precisar de comprimento ou geometria de conexão diferentes.

Como sei se devo escolher este modelo ou outro cabo M12?

Escolha o EVF503 quando forem necessários 20 m, conexões M12 A de 4 contatos nas configurações angular e reta e limites elétricos compatíveis. Para outro comprimento, codificação ou configuração de contatos, consulte a especificação da alternativa.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e evite torcer ou tensionar as conexões. A ficha declara velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

O EVF503 acompanha acessórios?

A ficha disponibilizada não lista acessórios incluídos. Consulte o datasheet do fabricante para confirmar o conteúdo aplicável ao fornecimento.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12; deve corresponder à interface do equipamento. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada de proteção do produto contra ingresso conforme as condições de ensaio associadas ao código. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Limite de curvatura a respeitar na instalação flexível para evitar dobrar o cabo abaixo do valor especificado. (Ref.: mínimo de 10 × diâmetro do cabo)

MPPE

Material especificado para a cobertura do cabo EVF503. (Ref.: material do cabo: MPPE)

Capacidade de carga

Corrente máxima total declarada para o cabo nas condições de operação aplicáveis. (Ref.: capacidade de carga total: 4 A)
