Cabo de Ligação IFM EVF501 5m - IP69K Alimentício

Pré-visualizar: EVF501 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 IP69K

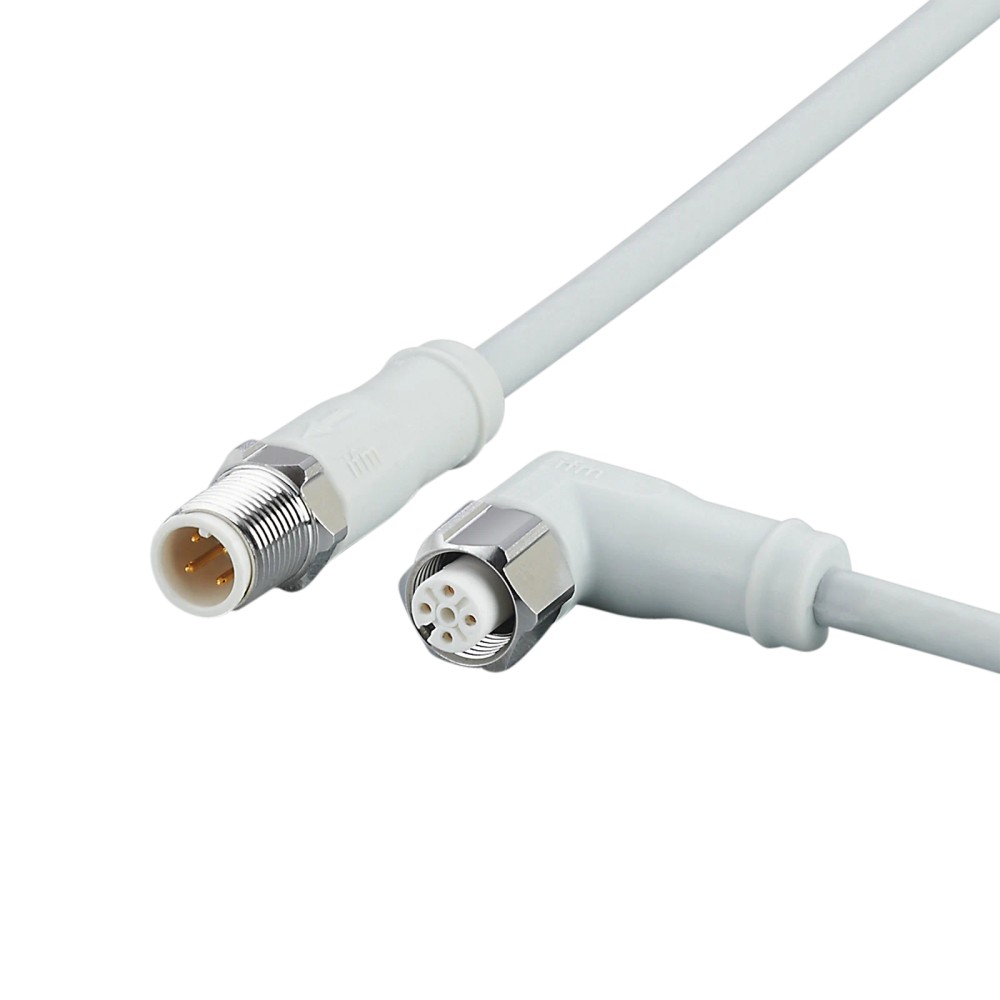

EVF501 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 IP69K

Imagem meramente ilustrativa

R$ 578,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF501
EAN: 4021179307314
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF501 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 IP69K"

Destaques do Produto

Comprimento

5 m

Extremidades

M12 angular e M12 reto, codificação A

Número de contatos

4 em cada conexão

Limites elétricos

< 250 V AC / < 300 V DC; corrente nominal de 4 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente previsto

Áreas úmidas e higiênicas da indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVF501, M12 angular para M12 reto, 5 m, IP65/IP67/IP68/IP69K

O ifm EVF501 é um cabo de ligação de 5 m para conectar dispositivos com conexões M12 de codificação A. Possui uma extremidade M12 angular e outra reta, ambas com 4 contatos banhados a ouro. É especificado para tensão inferior a 250 V AC ou 300 V DC, corrente nominal de 4 A e graus de proteção IP65, IP67, IP68 e IP69K. O fabricante indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	5 m
Conexões	M12 angular e M12 reto; codificação A; 4 contatos em cada extremidade
Contatos	Banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE; sem silicone e sem halogênio
Temperatura ambiente de operação	-25 a 100 °C
Raio mínimo de curvatura	10 × diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre dispositivos com interfaces M12 de codificação A e 4 contatos, quando forem adequadas as orientações angular e reta das extremidades.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada pelo fabricante.
Aplicações dentro dos limites elétricos, ambientais e mecânicos especificados para o cabo. As tolerâncias a dobras e deslocamentos constam na ficha do produto.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir conexão M12 com codificação, número de contatos ou orientação diferente; confirme também a pinagem do equipamento, não informada nesta ficha.
Não utilize acima de 4 A, de 250 V AC ou de 300 V DC; os limites de tensão são inferiores aos valores indicados.
Não aplique curvatura com raio inferior ao mínimo especificado de 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação de dispositivos em áreas úmidas e higiênicas da indústria de alimentos; verificar se as interfaces M12, a pinagem e os limites elétricos correspondem aos equipamentos.
Possível uso em instalações com deslocamento horizontal de 5 m, respeitando a velocidade máxima de 3,3 m/s e a aceleração máxima de 5 m/s² informadas para essa condição específica.
Em montagem móvel, considerar a faixa de temperatura de 0 a 100 °C indicada para condição móvel e manter o raio de curvatura dentro do limite especificado.
A ficha lista proteção até IP69K, mas não informa condições detalhadas de ensaio ou de instalação; confirmar o acoplamento e as condições de lavagem no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVF501, M12 angular para M12 reto, 5 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Quando escolher o EVF501

Escolha este modelo quando o comprimento de 5 m, as conexões M12 de codificação A com 4 contatos e a configuração angular/reta atenderem às interfaces dos equipamentos. Considere também os limites elétricos, de temperatura e de curvatura informados.

Quando verificar outra configuração

Busque uma configuração compatível com a instalação se forem necessários outro comprimento, outras orientações de conexão, outra codificação ou outro número de contatos. A ficha disponível não informa pinagem nem compatibilidade com modelos específicos de dispositivos; valide esses dados no datasheet e na documentação dos equipamentos conectados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria funcional informada na ficha.
Marca	ifm	Fabricante informado no anúncio.
Modelo / SKU	EVF501	Código do produto para identificação.
GTIN	4021179307314	Identificador comercial informado.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados para operação.
Corrente nominal	4 A	Valor nominal indicado na ficha.
Classe de proteção	II	Classificação informada nos dados do produto.

Conexões elétricas
Conexão angular	1 × M12, angular; codificação A; 4 contatos dourados	Características da conexão fêmea descrita como soquete.
Conexão reta	1 × M12, reta; codificação A; 4 contatos dourados	Características da conexão descrita como conector.
Pinagem	Não especificada nos dados disponíveis	Validar no datasheet e nos equipamentos conectados antes da instalação.
Torque máximo de aperto — conexão angular	0,6 a 1,5 Nm	Faixa informada para o bloqueio da conexão angular.
Torque máximo de aperto — conexão reta	0,6 a 1,2 Nm	Faixa informada para o bloqueio da conexão reta.

Dados mecânicos e materiais
Comprimento	5 m	Comprimento nominal do cabo.
Cabo	MPPE, sem halogênio, cinza; Ø 6,2 mm; 4 × 1,00 mm² (32 × Ø 0,2 mm)	Construção e dimensões informadas na ficha.
Contatos	Banhados a ouro	Acabamento dos contatos especificado pelo fabricante.
Material do corpo das conexões	PP, sem halogênio, cinza	Material informado para os corpos das conexões.
Material do bloqueio	Aço inoxidável 1.4404 / 316L	Material informado para os componentes de bloqueio.
Material da vedação	EPDM	Material de vedação informado para a conexão angular.
Material da porca	Aço inoxidável 1.4404 / 316L	Material informado nos dados do produto.
Raio mínimo de curvatura	10 × diâmetro do cabo	Raio mínimo especificado; considerar o diâmetro do cabo na instalação.
Esforço de torção	± 180 °/m	Valor especificado para torção.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos informada; as condições de ensaio não estão detalhadas nos dados disponíveis.
Tolerância a dobras e deslocamentos	Sim	Característica indicada na ficha, sem detalhamento adicional das condições.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado para a condição específica de deslocamento horizontal descrita.
Peso	358,3 g	Massa indicada no catálogo.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classes listadas para o produto; a vedação do conjunto depende do acoplamento correto.
Temperatura ambiente de operação	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente móvel	0 a 100 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência de condição climática indicada nos dados do produto.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada para cabo e componentes indicados.

COMPATIBILIDADE

Comunicação

• Cabo passivo de ligação; não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Uma conexão M12 angular e uma conexão M12 reta, ambas com codificação A e 4 contatos banhados a ouro. Tensão de operação: < 250 V AC / < 300 V DC; corrente nominal: 4 A. A pinagem não está especificada nos dados disponíveis e deve ser conferida no datasheet e nos dispositivos conectados.

Processo Não possui conexão de processo. As conexões disponíveis são elétricas M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexões M12 de codificação A, 4 contatos, e orientação compatível com uma ponta angular e outra reta	✓	A ficha especifica essas duas conexões; a pinagem e a compatibilidade com o equipamento devem ser validadas separadamente.
Circuito dentro dos limites de < 250 V AC / < 300 V DC e corrente nominal de até 4 A	✓	Esses são os limites elétricos informados para o cabo.
Instalação que requer grau de proteção IP65, IP67, IP68 ou IP69K	✓	A ficha lista esses graus de proteção; o resultado da instalação depende do acoplamento correto das conexões.
Equipamento que exija codificação, quantidade de contatos ou pinagem não confirmada como correspondente	✗	A compatibilidade elétrica não pode ser assegurada sem confirmar codificação, número e função dos contatos no equipamento.
Aplicação que exceda 4 A, 250 V AC ou 300 V DC	✗	A aplicação ultrapassa os limites informados para corrente ou tensão.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVF501, M12 angular para M12 reto, 5 m, IP65/IP67/IP68/IP69K

Confirme que as duas interfaces dos equipamentos são M12, codificação A, com 4 contatos; valide a pinagem na documentação dos dispositivos.
Confira se a disposição física permite conectar uma extremidade angular e outra reta sem forçar o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe as conexões e rosqueie os bloqueios sem cruzar a rosca; aplique o torque indicado para cada extremidade, conforme o datasheet.
Posicione e fixe o cabo sem exceder os limites elétricos e ambientais especificados nem ultrapassar a velocidade e aceleração informadas para deslocamento horizontal.
Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e verifique o assentamento das conexões antes de colocar o sistema em operação.

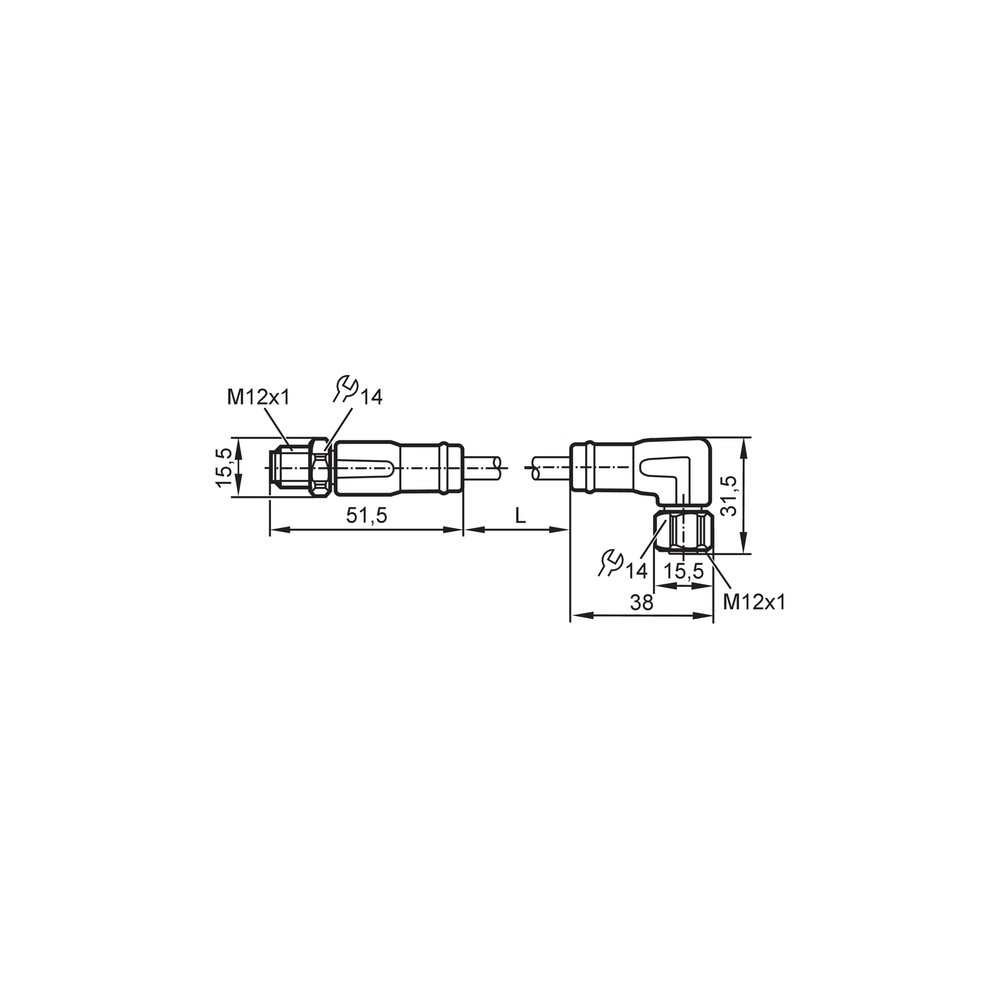

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou o bloqueio não rosqueia corretamente.	Diferença de codificação, quantidade de contatos ou desalinhamento entre as interfaces M12.	Compare a codificação e o número de contatos dos dois equipamentos com as especificações do cabo; inspecione o alinhamento e as roscas sem forçar.
O dispositivo conectado não recebe sinal ou alimentação.	Pinagem incompatível ou conexão elétrica incorreta; a pinagem não está especificada nos dados disponíveis.	Consulte o esquema de pinos do datasheet e dos dispositivos, depois verifique a continuidade dos condutores com o circuito desenergizado.
Há interrupções de sinal quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, possivelmente associado a curvatura ou torção além dos limites especificados.	Inspecione o cabo e as conexões; confira o raio de curvatura e o esforço de torção em relação aos valores da ficha.
A instalação apresenta entrada de umidade na conexão.	Acoplamento incompleto, vedação comprometida ou condição de instalação que não preserva a proteção declarada.	Verifique o assentamento e o aperto das conexões, inspecione a vedação e confirme no datasheet as condições aplicáveis ao grau de proteção requerido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF501 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF501 e para que tipo de instalação serve?

É um cabo de ligação ifm de 5 m, indicado para áreas úmidas e higiênicas da indústria de alimentos. Tem conexões M12 de codificação A, uma angular e outra reta.

O cabo tem quantos contatos e quais são os limites elétricos?

Cada conexão tem 4 contatos banhados a ouro. A ficha informa tensão inferior a 250 V AC ou 300 V DC e corrente nominal de 4 A.

O produto acompanha algum acessório ou é um conjunto com outros cabos?

A ficha identifica o produto como um cabo de ligação e não informa acessórios inclusos. O anúncio corresponde ao modelo EVF501 de 5 m.

Posso usar este cabo com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique codificação A, quantidade e pinagem dos contatos, orientação das conexões e limites elétricos dos dispositivos.

O EVF501 serve para aplicações acima de 4 A ou dos limites de tensão indicados?

Não: a ficha informa corrente nominal de 4 A e tensão inferior a 250 V AC ou 300 V DC. Não use o cabo fora desses limites.

Posso usar o cabo com uma conexão reta nas duas pontas?

O EVF501 tem uma conexão angular e uma reta. Se a instalação exigir duas extremidades retas, procure uma configuração cuja ficha confirme essa disposição.

O equipamento conectado não funciona; o que devo verificar antes de trocar o cabo?

Confira primeiro se a codificação e a pinagem das conexões correspondem às dos dispositivos. Com o circuito desenergizado, verifique também o acoplamento e a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano por esforço mecânico, curvatura ou torção fora dos limites informados. Inspecione o cabo e confira o raio mínimo de curvatura e a instalação antes de substituí-lo.

Como devo instalar e curvar o cabo?

Alinhe as conexões antes de rosquear e respeite os torques indicados no datasheet para cada extremidade. Mantenha o raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo.

Este cabo pode ser usado em área úmida com lavagem?

A ficha lista os graus IP65, IP67, IP68 e IP69K e indica aplicação em áreas úmidas e higiênicas da indústria de alimentos. Confirme no datasheet as condições de montagem e de lavagem, pois a proteção depende do acoplamento correto.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para as duas conexões M12 do cabo. (Ref.: codificação A)

Grau de proteção IP

Classificação de proteção declarada para o produto contra ingresso de água e partículas, conforme as classes listadas na ficha. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura especificado para a instalação do cabo. (Ref.: 10 × diâmetro do cabo)

MPPE

Material indicado para o cabo na ficha do produto. (Ref.: material do cabo: MPPE)

M12

Tipo de conexão indicado nas duas extremidades do cabo; a ficha especifica codificação A e 4 contatos. (Ref.: conexões M12)
