Cabo de Ligação IFM EVF496 20m M12

Pré-visualizar: EVF496 IFM - Cabo de Ligação ifm Indústria Alimentícia 20m M12 IP69K

EVF496 IFM - Cabo de Ligação ifm Indústria Alimentícia 20m M12 IP69K

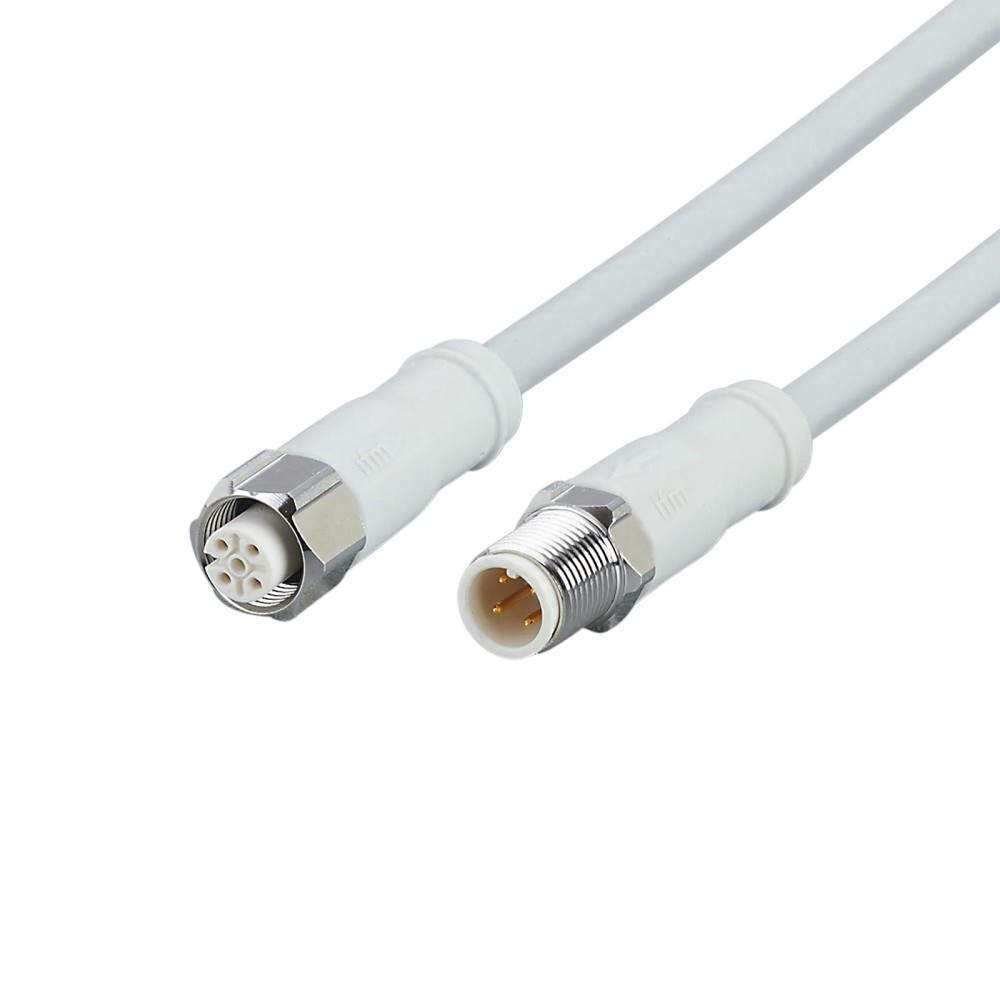

Imagem meramente ilustrativa

R$ 770,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF496
EAN: 4021179307260
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF496 IFM - Cabo de Ligação ifm Indústria Alimentícia 20m M12 IP69K"

Destaques do Produto

Comprimento

20 m

Conector

M12 reto, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada pelo fabricante

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVF496, M12 reto, 4 contatos, 20 m, IP65/IP67/IP68/IP69K

O ifm EVF496 é um cabo de ligação para conectar componentes com interface M12 em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 20 m com revestimento MPPE e conector M12 reto, codificação A, com 4 contatos banhados a ouro. É especificado para até 4 A e tensão inferior a 250 V AC ou 300 V DC, com graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	ifm EVF496
Tipo de conexão	1 conector M12 reto, codificação A, 4 contatos
Comprimento do cabo	20 m
Material do revestimento	MPPE, sem halogênio
Graus de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...100 °C
Diâmetro e condutores do cabo	Ø 6,2 mm; 4 x 1,00 mm²
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface M12, codificação A, compatíveis com conector reto de 4 contatos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Aplicações que requerem cabo de 20 m, carga total de até 4 A e tensão abaixo dos limites especificados.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir tensão igual ou superior a 250 V AC ou 300 V DC, ou carga total acima de 4 A.
Não selecione se o dispositivo exigir codificação, quantidade de contatos ou geometria de conector diferentes de M12 reto, codificação A, 4 contatos; confirme também o lado de conexão requerido, pois a ficha apresenta especificações de conector e soquete.
Não use o cabo com raio de curvatura inferior ao mínimo indicado de 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: ligação de componentes em áreas úmidas e higiênicas da indústria de alimentos; observar os graus de proteção especificados e a montagem correta das conexões.
Possibilidade de uso em trechos móveis somente quando os requisitos da instalação respeitarem a temperatura móvel de 0...100 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de velocidade e aceleração declarados.
A compatibilidade com equipamentos específicos, protocolos e atribuição de sinais não é identificada na ficha; confirme essas informações no datasheet dos dispositivos conectados.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVF496, M12 reto, 4 contatos, 20 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF496 quando

A instalação exigir 20 m de cabo e conexão M12 reta, codificação A, com 4 contatos, dentro dos limites de tensão, carga e temperatura especificados.

Verifique antes de selecionar

Confirme o tipo e a posição da conexão no equipamento, a atribuição dos pinos no datasheet e a compatibilidade elétrica. A ficha não identifica protocolo de comunicação nem dispositivos específicos.

Considere outra configuração quando

O circuito exceder os limites de tensão ou carga, precisar de outro comprimento, outra codificação ou outra geometria de conector. A ficha não informa modelos alternativos; selecione a configuração conforme os requisitos do sistema.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo	ifm EVF496	Identificação do produto.
Tipo de produto	Cabo de ligação	Categoria funcional informada pelo fabricante.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites especificados; não exceder.
Capacidade de carga total	4 A	Capacidade de carga informada para o conjunto.
Classe de proteção	II	Classificação elétrica especificada na ficha.
Condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Composição indicada para o cabo.
Contatos	4, banhados a ouro	Contatos do conector M12.

Conexões
Conexão elétrica — conector	1 x M12, reto; codificação A; 4 contatos; corpo em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM; torque máximo de aperto 0,6...1,2 Nm	Dados da conexão identificada como conector na ficha.
Conexão elétrica — soquete	1 x M12, reto; codificação A; 4 contatos; corpo em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM; torque máximo de aperto 0,6...1,5 Nm	Dados da conexão identificada como soquete na ficha.
Tipo de conector	Circular com rosca metálica	Descrição do tipo de conexão no anúncio.

Cabo e materiais
Comprimento	20 m	Comprimento nominal informado.
Revestimento	MPPE, sem halogênio, cinza	Material e características informados para o cabo; a cor cinza consta na ficha técnica.
Diâmetro do cabo	Ø 6,2 mm	Dimensão especificada para o cabo.
Material do invólucro	PP, sem halogênio	Material indicado para o corpo da conexão.
Material da porca/bloqueio	1.4404, aço inoxidável / 316L	Material especificado para o bloqueio.
Material da vedação	EPDM	Material de vedação informado.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados; o atendimento depende da montagem correta das conexões.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente especificada.
Temperatura ambiente em movimento	0...100 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10...100 %	Faixa de umidade de armazenamento informada.
Outras condições climáticas para armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada na ficha.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Resistência a ciclos de curvatura informada pelo fabricante.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor de torção informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado sob as condições de deslocamento e aceleração indicadas.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha técnica.
Peso	1366 g	Peso informado no conjunto de dados do produto.

Dados de identificação comercial
SKU / Part number do anúncio	EVF496	Identificação usada no anúncio.
GTIN	4021179307260	Código de identificação comercial.
Part number do catálogo	VDOGH040VAP0020P04STGH040VAP	Código associado ao conjunto de dados do catálogo.
Cor do anúncio	Branco	Cor informada nos dados básicos do anúncio; a ficha técnica do cabo indica cinza.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A compatibilidade deve ser definida pela interface elétrica, codificação e atribuição de pinos do equipamento conectado.

Conexões

Elétrica Cabo de 20 m, 4 x 1,00 mm², com conector M12 reto, codificação A, 4 contatos banhados a ouro. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verifique a atribuição dos pinos no datasheet do fabricante antes de conectar.

Processo Não aplicável como conexão de processo: trata-se de um cabo elétrico de ligação com conexão M12. Conexão indicada: M12 reto, codificação A; confirme a geometria e o tipo de interface do dispositivo correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação A, 4 contatos, e requisitos elétricos dentro dos limites do cabo	✓	A configuração do conector e os limites elétricos informados correspondem ao cenário, desde que a atribuição dos pinos também seja compatível.
Circuito que exige tensão igual ou superior a 250 V AC ou 300 V DC	✗	A tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC.
Carga total superior a 4 A	✗	A capacidade de carga total informada é 4 A.
Dispositivo com M12 de outra codificação, quantidade de contatos ou geometria incompatível	✗	A ficha especifica M12 reto, codificação A, com 4 contatos; não há evidência de compatibilidade com outras configurações.
Aplicação em área úmida ou higiênica na indústria de alimentos, com proteção requerida dentro dos graus informados	✓	Essa aplicação é indicada na ficha e o cabo possui graus de proteção IP65, IP67, IP68 e IP69K; as condições de montagem e conexão devem ser observadas.
Aplicação flexível que respeita o raio mínimo de curvatura especificado	✓	A ficha informa raio de flexão mínimo de 10 vezes o diâmetro do cabo para aplicação flexível.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVF496, M12 reto, 4 contatos, 20 m, IP65/IP67/IP68/IP69K

Confirme que as interfaces dos equipamentos correspondem a M12 reto, codificação A, com 4 contatos, e verifique a atribuição dos pinos nos documentos dos dispositivos.
Desenergize o circuito antes de instalar e confirme que tensão e carga previstas estão dentro dos limites especificados para o cabo.
Roteie o cabo sem exceder o raio de curvatura mínimo de 10 vezes seu diâmetro em aplicação flexível.
Evite impor torção superior ao valor especificado de ±180 °/m e respeite as condições de movimento aplicáveis à instalação.
Acople e aperte a conexão conforme o tipo de extremidade: torque máximo de 0,6...1,2 Nm para o conector ou 0,6...1,5 Nm para o soquete, conforme a ficha.
Inspecione o acoplamento e a vedação antes de operar; para preservar a proteção indicada, mantenha as conexões corretamente montadas e compatíveis.

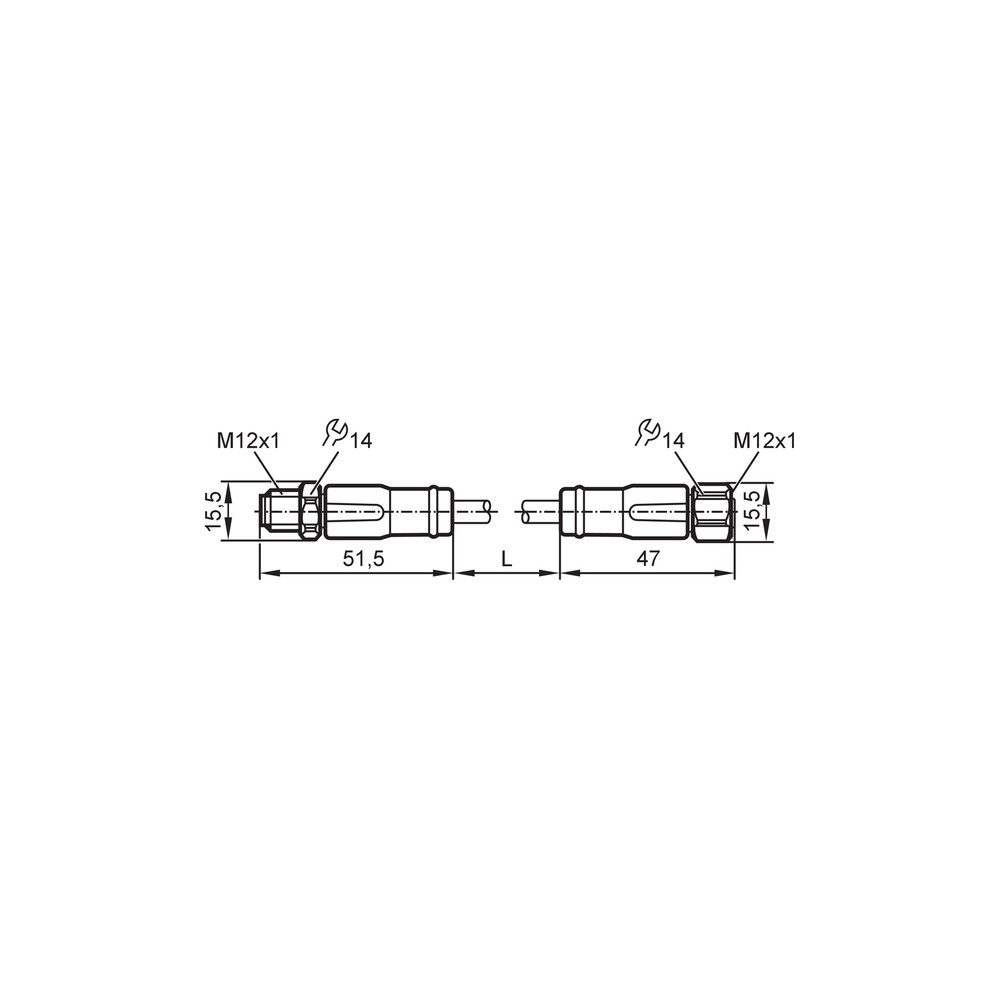

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe sinal.	Conector não totalmente acoplado, atribuição de pinos incompatível ou interrupção em um condutor.	Desenergize o circuito, confira o acoplamento e compare a atribuição dos pinos com os documentos do equipamento; teste a continuidade dos condutores.
A conexão apresenta aquecimento ou interrupções sob carga.	Corrente acima da capacidade total especificada, contato inadequado ou conexão mal apertada.	Meça a corrente do circuito e confirme que não ultrapassa 4 A; inspecione os contatos e verifique o torque de aperto aplicável à extremidade.
Há entrada de umidade na conexão.	Conector incompletamente acoplado, vedação danificada ou montagem incompatível com a proteção requerida.	Inspecione o estado da vedação EPDM e o acoplamento; confirme a montagem conforme a ficha e verifique se a conexão do equipamento é compatível.
O cabo apresenta falha intermitente durante movimento.	Raio de curvatura inferior ao mínimo, torção ou movimento fora das condições especificadas.	Inspecione o trajeto e meça o raio de curvatura; compare velocidade, aceleração e torção da instalação com os limites informados.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do ifm EVF496 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF496 e para que serve?

É um cabo de ligação ifm para conectar componentes por M12, indicado para áreas úmidas e higiênicas da indústria de alimentos. Tem 20 m e conector reto codificado A com 4 contatos.

Quais são os limites elétricos e a configuração do conector?

A ficha especifica tensão inferior a 250 V AC ou 300 V DC e capacidade de carga total de 4 A. O conector é M12 reto, codificação A, com 4 contatos; confirme a atribuição dos pinos para o equipamento.

O que acompanha o produto?

A informação disponível indica uma peça por embalagem. A ficha não lista acessórios adicionais incluídos.

Posso usar este cabo com um conector M12 de outra codificação?

A ficha especifica codificação A. Não há informação que confirme compatibilidade com outras codificações, portanto compare a interface e a pinagem do equipamento antes da compra.

Este cabo serve para uma carga acima de 4 A?

Não, a capacidade de carga total especificada é 4 A. Para cargas superiores, selecione uma solução com capacidade nominal compatível.

O equipamento não funciona depois de instalar o cabo; o que verifico antes de trocar?

Verifique se as conexões estão totalmente acopladas e se a codificação e a atribuição dos pinos correspondem ao equipamento. Com o circuito desenergizado, confira também a continuidade dos condutores.

A conexão está aquecendo; o cabo está com defeito?

O aquecimento pode ocorrer por carga acima de 4 A ou por contato inadequado, e não confirma por si só defeito do cabo. Meça a corrente e inspecione os contatos e o aperto da conexão.

Devo escolher este cabo de 20 m ou procurar outra versão?

Escolha o EVF496 quando 20 m, M12 reto codificado A com 4 contatos e os limites elétricos atenderem ao projeto. Se precisar de outro comprimento ou configuração, procure uma versão que corresponda a esses requisitos; a ficha não especifica modelos alternativos.

Quais cuidados devo ter ao instalar o cabo em uma parte móvel?

Respeite o raio de curvatura mínimo de 10 vezes o diâmetro do cabo e as condições especificadas de temperatura, velocidade e aceleração. Evite torção fora do limite indicado na ficha.

Qual ferramenta devo usar para apertar a conexão?

A ficha informa torque máximo de 0,6...1,2 Nm para o conector e 0,6...1,5 Nm para o soquete. Consulte o datasheet e utilize um método de aperto que permita respeitar o limite correspondente à extremidade instalada.

GLOSSÁRIO TÉCNICO

M12

Conexão circular roscada usada neste cabo; a ficha especifica conector reto com codificação A e 4 contatos (Ref.: conexão elétrica — conector).

Codificação A

Configuração de chaveamento do conector M12 que deve corresponder à interface do equipamento (Ref.: conexão elétrica — conector).

Grau de proteção IP

Classificação de proteção do invólucro; este cabo tem graus IP65, IP67, IP68 e IP69K conforme a ficha (Ref.: graus de proteção).

Raio de curvatura

Raio mínimo de dobra necessário para limitar esforços mecânicos no cabo em aplicação flexível (Ref.: mín. 10 x diâmetro do cabo).

MPPE

Material especificado para o revestimento do cabo; a ficha também declara que o cabo é sem halogênio (Ref.: revestimento MPPE, sem halogênio).
