Cabo de Ligação IFM EVF494 5m - IP69K Alimentício

Pré-visualizar: EVF494 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m M12 IP69K Inox

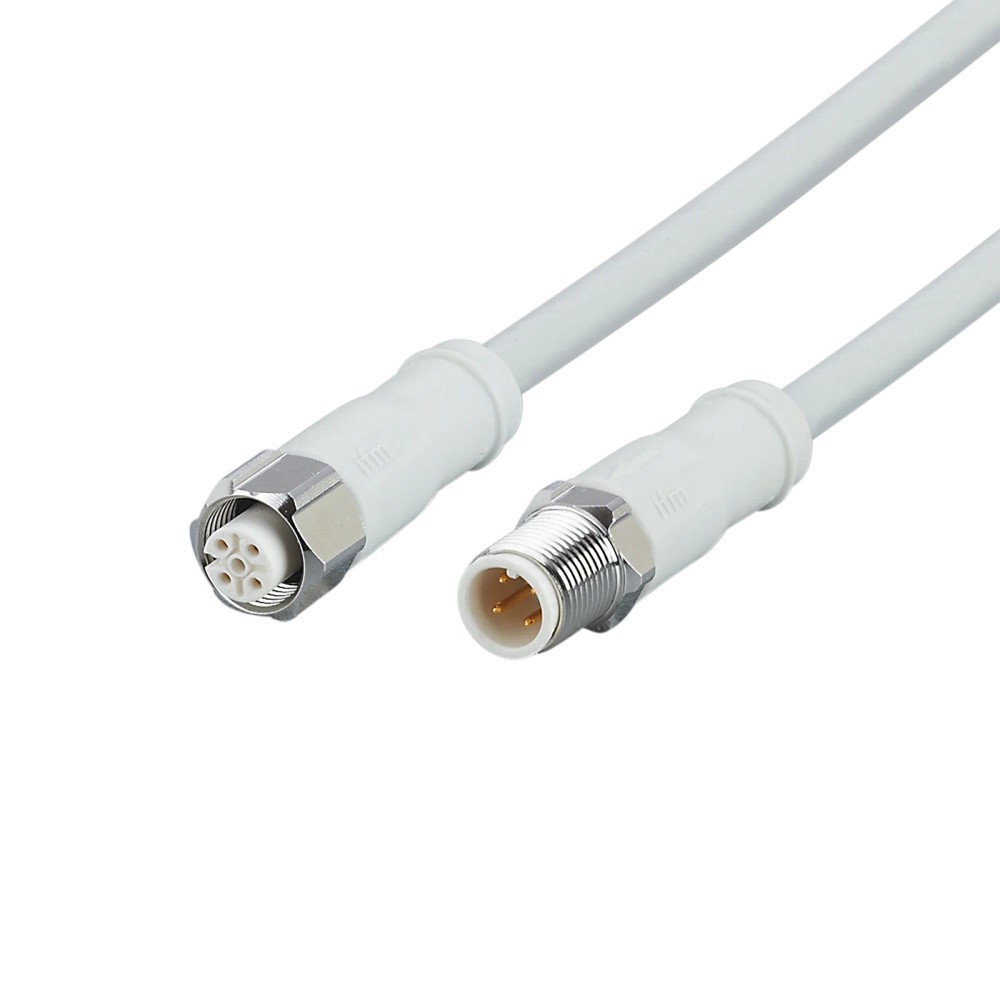

EVF494 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m M12 IP69K Inox

Imagem meramente ilustrativa

R$ 578,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF494
EAN: 4021179307246
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo 5...mais

Fechar menu

Saiba mais sobre: "EVF494 IFM - Cabo de Ligação IFM Indústria Alimentícia 5m M12 IP69K Inox"

Destaques do Produto

Comprimento do cabo

5 m

Conexão

M12 reto, codificação A, 4 contatos

Proteção declarada

IP65, IP67, IP68 e IP69K

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF494, M12 reto, 4 contatos, 5 m, IP69K, porca em aço inoxidável 316L

O IFM EVF494 é um cabo de ligação de 5 m com conector M12 reto, codificação A e 4 contatos, destinado à conexão em aplicações industriais. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e materiais sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Modelo / SKU	EVF494
Comprimento	5 m
Conector	M12 reto, codificação A, 4 contatos
Proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	MPPE, sem halogênio; cinza; Ø 6,2 mm
Porca de bloqueio	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de 5 m e conector M12 reto, codificação A, com 4 contatos, respeitando os limites elétricos especificados.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada na ficha.
Instalações que necessitem dos graus de proteção IP65, IP67, IP68 ou IP69K, observadas as condições de instalação e montagem do fabricante.
Aplicações com movimentação compatível com as tolerâncias declaradas para dobras e deslocamentos.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 5 m sem confirmar a possibilidade de extensão ou substituição por outra versão.
Não aplicar acima de < 250 V AC, < 300 V DC ou capacidade de carga total de 4 A.
Não considerar o conector M12 codificação A compatível com outro padrão de codificação sem validação mecânica e elétrica do dispositivo correspondente.

APLICAÇÕES E USO

Uso indicado pelo fabricante em áreas úmidas e higiênicas na indústria de alimentos. A ficha declara IP65, IP67, IP68 e IP69K; a seleção e a montagem devem seguir as condições especificadas pelo fabricante.
Possível uso em conexões M12 de codificação A com 4 contatos quando a interface, a atribuição elétrica e os limites do circuito forem confirmados nos documentos dos dispositivos. Essa aplicação depende da validação da instalação; a ficha não identifica equipamentos específicos.
Em aplicações móveis, considerar a faixa declarada de 0...100 °C, a velocidade máxima de 3,3 m/s na condição horizontal de 5 m e aceleração máxima de 5 m/s², além dos limites de curvatura e torção informados.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF494, M12 reto, 4 contatos, 5 m, IP69K, porca em aço inoxidável 316L, verifique estes pontos:

Escolha o EVF494 quando

A instalação exigir cabo de 5 m com M12 reto, codificação A, 4 contatos, e os limites de tensão e corrente da ficha atenderem ao circuito. A ficha também indica aplicação em áreas úmidas e higiênicas da indústria de alimentos.

Verifique outro comprimento ou conector quando

A distância exigir comprimento diferente de 5 m ou o equipamento apresentar interface M12 com orientação, codificação ou número de contatos diferentes. Confirme a compatibilidade mecânica e a atribuição elétrica nos documentos dos equipamentos conectados.

Confirme os limites antes de especificar

Verifique tensão, corrente, condições de movimentação e grau de proteção requerido na instalação. A ficha não informa protocolos, pinagem funcional nem compatibilidade com modelos específicos de sensores ou módulos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU / Part Number	EVF494	Identificação do cabo.
GTIN	4021179307246	Código de identificação comercial informado.
Tipo de produto	Cabo de ligação	Categoria funcional do item.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados na ficha.
Capacidade de carga total	4 A	Limite de corrente total declarado.
Classe de proteção	II	Classificação indicada na ficha.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos do conector.

Conexões elétricas
Conector	1 x M12, reto, codificação A	Interface elétrica e orientação especificadas.
Corpo do conector	PP, sem halogênio	Material declarado para o corpo do conector.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material da peça de bloqueio.
Vedação	EPDM	Material de vedação informado.
Torque de aperto máximo do conector	0,6...1,2 Nm	Valor informado para a conexão elétrica do conector.
Torque de aperto máximo do soquete	0,6...1,5 Nm	Valor informado para a conexão elétrica do soquete.

Cabo
Comprimento	5 m	Comprimento nominal informado.
Material	MPPE	Material do cabo informado na ficha.
Condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Composição indicada para a conexão elétrica do cabo.
Cor e diâmetro	Cinza; Ø 6,2 mm	Características físicas declaradas do cabo.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada para o cabo.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro externo informado de 6,2 mm.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Ciclos de curvatura	> 1 milhão	Valor de ciclos declarado na ficha; condições completas de ensaio não especificadas no contexto.
Esforço de torção	± 180 °/m	Limite de torção informado.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção efetiva depende da montagem e das condições previstas pelo fabricante.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em movimento	0...100 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para armazenamento.

Dados mecânicos
Material do invólucro	PP, sem halogênio	Material declarado para o invólucro do conector.
Peso	359,3 g	Peso informado nos dados técnicos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento declarada; aplicável à configuração indicada.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos contatos.

Conexões

Elétrica Cabo de 5 m, MPPE, 4 x 1,00 mm²; conector M12 reto, codificação A, 4 contatos banhados a ouro. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Confirmar a atribuição dos contatos nos documentos dos dispositivos conectados.

Processo Não se aplica como conexão de processo: trata-se de um cabo de ligação com conector elétrico M12. A porca de bloqueio é de aço inoxidável 1.4404 (316L).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 reta, codificação A, 4 contatos, e circuito dentro dos limites elétricos informados	✓	A ficha especifica conector M12 reto, codificação A, 4 contatos, tensão < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A atribuição dos contatos ainda deve ser validada para os dispositivos.
Aplicação em área úmida ou higiênica da indústria de alimentos	✓	A aplicação é indicada na ficha e o cabo possui graus de proteção IP65, IP67, IP68 e IP69K. A montagem deve respeitar as orientações do fabricante.
Circuito acima de 4 A ou acima dos limites de tensão especificados	✗	Esses valores excedem os limites elétricos declarados para o produto.
Equipamento com conector de codificação diferente ou quantidade de contatos diferente	✗	A ficha especifica M12, codificação A, com 4 contatos; a compatibilidade mecânica e elétrica com outra configuração não está estabelecida.
Instalação que requer protocolo ou pinagem funcional específica não documentada	✗	A ficha não identifica protocolos nem atribuição funcional dos contatos; é necessário confirmar esses dados nos documentos dos equipamentos envolvidos.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF494, M12 reto, 4 contatos, 5 m, IP69K, porca em aço inoxidável 316L

Confirme que os dois dispositivos possuem interfaces M12 compatíveis em orientação, codificação A e quantidade de contatos; valide também a atribuição elétrica nos documentos dos equipamentos.
Verifique se tensão e corrente do circuito permanecem dentro dos limites declarados para o cabo.
Planeje o percurso para acomodar o comprimento de 5 m sem tração ou torção além dos limites indicados.
Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Conecte o M12 alinhando os elementos de acoplamento; não force o encaixe se houver desalinhamento.
Aperte a conexão respeitando o torque máximo informado para a interface correspondente e verifique a montagem antes de energizar.

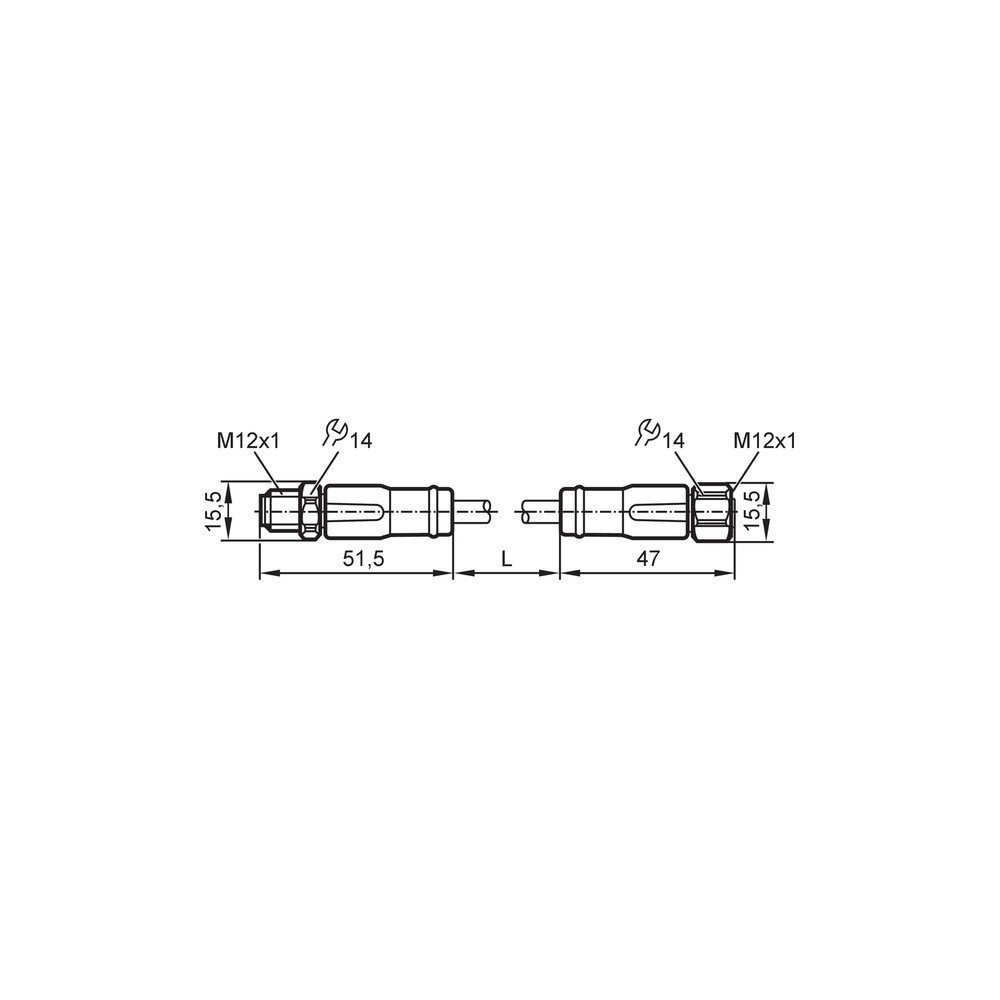

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não encaixa ou o acoplamento não trava.	Possível diferença de codificação, orientação, quantidade de contatos ou desalinhamento entre as interfaces M12.	Compare a codificação, a orientação e a quantidade de contatos dos dois conectores; inspecione o alinhamento e não force a união.
O equipamento conectado não funciona após a ligação.	Possível incompatibilidade na atribuição elétrica dos contatos ou nos limites de tensão e corrente do circuito.	Consulte a documentação dos dispositivos para conferir a pinagem e meça a alimentação; compare os valores com os limites declarados do cabo.
Há interrupções durante o movimento do cabo.	Possível curvatura abaixo do raio mínimo, torção ou solicitação mecânica acima das condições declaradas.	Inspecione o percurso, confira o raio mínimo de 10 vezes o diâmetro do cabo e verifique se a torção excede ±180 °/m.
A conexão apresenta sinais de entrada de umidade.	Possível acoplamento incompleto, vedação comprometida ou montagem fora das condições necessárias para manter a proteção declarada.	Inspecione a vedação e o assentamento do conector, confirme o aperto apropriado e consulte o fabricante sobre as condições de montagem e exposição.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF494 (PT-BR) (Datasheet) Desenho em escala IFM EVF494 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF494 e em que aplicação é indicado?

É um cabo de ligação IFM de 5 m com conector M12 reto, codificação A e 4 contatos. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conectores e limites elétricos devo conferir a compatibilidade?

A conexão especificada é M12 reta, codificação A, com 4 contatos; a ficha declara < 250 V AC, < 300 V DC e capacidade de carga total de 4 A. Confirme também a atribuição dos contatos nos documentos dos dispositivos conectados.

O que acompanha o produto?

A ficha informa uma peça por embalagem e identifica o item como cabo de ligação. Não há acessórios adicionais especificados no contexto.

Este cabo serve para um conector M12 com codificação diferente de A?

A ficha especifica codificação A, portanto não confirma compatibilidade mecânica com outra codificação. Verifique a interface do equipamento antes de selecionar o cabo.

Posso usar o EVF494 em um circuito acima de 4 A?

Não, a ficha declara capacidade de carga total de 4 A. Um circuito acima desse limite excede a especificação disponível para este produto.

O equipamento não liga depois de conectar o cabo; o que devo verificar antes de trocar?

Confira primeiro a tensão de alimentação, os limites de corrente, o encaixe dos conectores e a atribuição dos contatos nos documentos dos dispositivos. A ficha do cabo não identifica a pinagem funcional.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Verifique se o cabo está sendo curvado abaixo do raio mínimo ou torcido além do valor declarado. Inspecione também o percurso e os conectores antes de substituir o cabo.

É melhor comprar o EVF494 ou procurar um cabo de outro comprimento?

Escolha o EVF494 se os 5 m atenderem ao percurso e as interfaces e os limites elétricos forem compatíveis. Se a instalação exigir outro comprimento, procure uma versão correspondente e valide suas especificações.

Como evitar danos ao instalar o cabo em uma aplicação flexível?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e evite exceder o esforço de torção declarado. Alinhe o conector antes de acoplar e siga o torque especificado para a interface.

Há esquema de pinagem ou vídeo de instalação disponível na ficha?

O contexto fornece a folha de dados e o desenho em escala, mas não informa URL de vídeo ou documento de pinagem separado. Consulte a folha de dados do fabricante e a documentação dos dispositivos conectados para validar a ligação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica de identificação do conector M12 que deve corresponder à interface do dispositivo conectado. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes, condicionada à montagem e às condições previstas pelo fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de curvatura

Limite geométrico de curvatura do cabo; em aplicação flexível, a ficha indica raio mínimo de 10 vezes o diâmetro do cabo. (Ref.: raio mínimo de flexão)

MPPE

Material indicado para o cabo na ficha técnica. (Ref.: material do cabo)

Aço inoxidável 1.4404

Material especificado para o bloqueio do conector, também identificado na ficha como aço inoxidável 316L. (Ref.: material da porca / bloqueio)
