Cabo de Ligação IFM EVF492 M12 4 Polos Inox 1m

Pré-visualizar: EVF492 IFM - Cabo de Ligação IFM Alimentação de Módulos 1m M12 Reto 4 Polos Inox

EVF492 IFM - Cabo de Ligação IFM Alimentação de Módulos 1m M12 Reto 4 Polos Inox

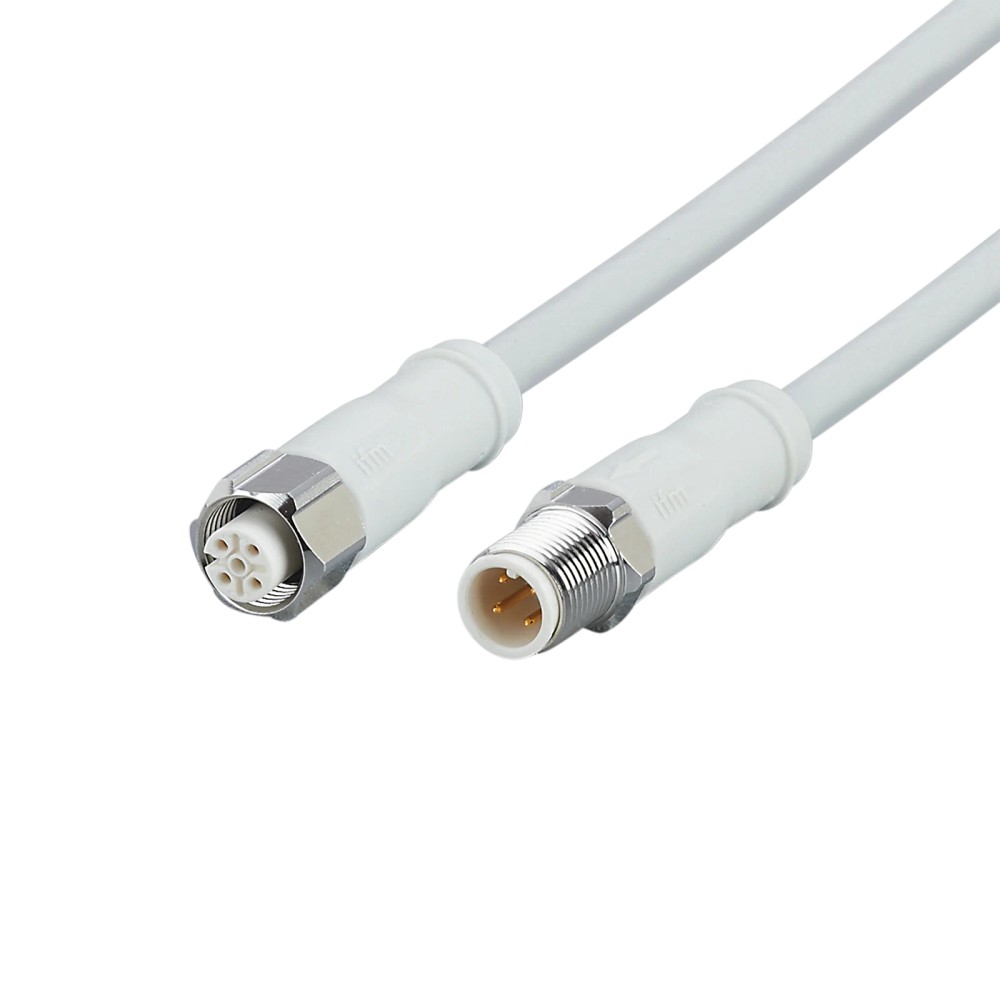

Imagem meramente ilustrativa

R$ 522,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF492
EAN: 4021179307222
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVF492 IFM - Cabo de Ligação IFM Alimentação de Módulos 1m M12 Reto 4 Polos Inox"

Destaques do Produto

Comprimento

1 m

Conector

M12 reto, codificação A

Número de polos

Aplicação indicada

Alimentação de módulos de campo

Capacidade de carga total

4 A

Bloqueio

Aço inoxidável 1.4404 / 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF492 para Alimentação de Módulos, 1 m, M12 Reto, 4 Polos, Bloqueio em Aço Inoxidável 316L

O IFM EVF492 é um cabo de ligação para alimentação de módulos de campo. Possui cabo de 1 m e conexão M12 reta, codificação A, com 4 contatos banhados a ouro. O revestimento é de MPPE, e o produto informa grau de proteção IP65, IP67, IP68 e IP69K. A tensão de operação especificada na fonte primária do anúncio é inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF492
Aplicação	Alimentação de módulos de campo
Comprimento do cabo	1 m
Conexão	M12 reto, codificação A, 4 polos
Tensão de operação	< 250 V AC (anúncio)
Capacidade de carga total	4 A
Revestimento do cabo	MPPE, sem halogênio e sem silicone
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Bloqueio da conexão	Aço inoxidável 1.4404 / 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de módulos de campo com interface compatível com M12 reto, codificação A, 4 polos.
Instalações que atendam aos limites elétricos e ambientais especificados para o cabo.
Aplicações em que sejam requeridos os graus de proteção informados, desde que a conexão esteja corretamente instalada e vedada.

⚠ Considere outro se precisa de:

Não selecione para tensão AC igual ou superior a 250 V, pois o limite informado no anúncio é inferior a 250 V AC.
Não use em circuito que exceda a capacidade de carga total de 4 A.
Não aplique como cabo de comunicação de protocolo específico: a ficha identifica a função como alimentação de módulos e não especifica protocolo de comunicação.

APLICAÇÕES E USO

Aplicação declarada: alimentação de módulos de campo por conexão M12 reta de 4 polos, respeitando os limites elétricos especificados.
O catálogo complementar cita áreas úmidas e higiênicas na indústria de alimentos; confirme a adequação do conjunto instalado às condições específicas do processo e aos requisitos de higiene.
Para instalação móvel, considere a faixa de temperatura indicada de 0 a 100 °C, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento informados.
Os graus IP constam na ficha, mas não representam autorização para qualquer condição de instalação: a conexão deve estar corretamente acoplada e vedada. A ficha não detalha duração ou condições de ensaio de cada grau.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF492 para Alimentação de Módulos, 1 m, M12 Reto, 4 Polos, Bloqueio em Aço Inoxidável 316L, verifique estes pontos:

Escolha o EVF492 quando

A instalação exigir um cabo de 1 m para alimentação de módulos de campo, com conexão M12 reta, codificação A, 4 polos, e os limites elétricos e ambientais do produto forem atendidos.

Verifique outra configuração quando

O projeto exigir comprimento diferente, geometria ou codificação de conector diferente, mais ou menos polos, tensão ou corrente acima dos limites informados. Confirme a pinagem e a compatibilidade elétrica com o módulo no datasheet antes da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca indicada nos dados básicos do anúncio.
Modelo / SKU / Part number	EVF492	Identificação primária do produto no anúncio.
GTIN	4021179307222	Código de identificação comercial informado no anúncio.
Tipo de produto	Cabo de ligação	Categoria técnica informada para o item.
Aplicação	Alimentação de módulos de campo	Função declarada para o cabo.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.

Dados elétricos
Tensão de operação AC	< 250 V AC	Valor da fonte primária do anúncio; não exceder este limite informado.
Tensão de operação DC	< 300 V DC	Valor presente nos dados complementares do catálogo; confirmar no datasheet antes de usar, pois não aparece na fonte primária do anúncio.
Capacidade de carga total	4 A	Limite de corrente informado no catálogo complementar.
Seção e composição dos condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Configuração informada para a conexão elétrica do cabo.
Classe de proteção	II	Classificação indicada nos dados técnicos complementares.

Conexões elétricas
Conector	1 x M12, reto, codificação A, 4 contatos	Configuração indicada para a conexão elétrica.
Soquete	1 x M12, reto, codificação A, 4 contatos	Configuração indicada para a conexão elétrica.
Contatos	Banhados a ouro	Característica dos contatos indicada no anúncio.
Material do corpo	PP, sem halogênio	Material informado para o corpo da conexão.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o sistema de bloqueio.
Torque máximo de aperto do soquete	0,6 a 1,5 Nm	Faixa informada para o soquete.
Torque máximo de aperto do conector	0,6 a 1,2 Nm	Faixa informada para o conector.

Materiais e construção
Material do cabo	MPPE	Material indicado para o cabo na fonte primária.
Diâmetro do cabo	6,2 mm	Dimensão informada na conexão elétrica do cabo.
Cor do cabo	Cinza	Cor informada na especificação do cabo.
Material da vedação	EPDM	Material indicado para a vedação da conexão.
Livre de silicone	Sim	Característica declarada nos dados do produto.
Livre de halogênio	Sim	Característica declarada nos dados do produto.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus listados no anúncio; dependem da conexão correta e da instalação conforme as condições do fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa indicada nos dados complementares para temperatura ambiente.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites de armazenamento indicados nos dados complementares.
Umidade de armazenamento	10 a 100 %	Faixa de umidade indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos e movimento
Comprimento do cabo	1 m	Comprimento indicado na fonte primária do anúncio.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro de 6,2 mm.
Ciclos de curvatura	> 1 milhão	Valor informado nos dados complementares; condição de ensaio não detalhada na ficha fornecida.
Esforço de torção	± 180 °/m	Especificação indicada para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Sim	Característica declarada nos dados complementares.
Material do bloqueio	Aço inoxidável 1.4404 / 316L	Material indicado para a porca/sistema de bloqueio da conexão.

Dados logísticos
Peso	97,7 g	Peso informado nos dados complementares do catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem nos dados complementares.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O EVF492 é identificado como cabo para alimentação de módulos de campo; não presuma compatibilidade com uma interface de dados.

Conexões

Elétrica Cabo de 1 m, MPPE, 4 x 1,00 mm², com conexão M12 reta, codificação A, 4 contatos dourados. Tensão de operação informada no anúncio: < 250 V AC; capacidade de carga total: 4 A. O catálogo complementar informa < 300 V DC, mas esse valor não consta na fonte primária do anúncio; confirme no datasheet vigente antes de aplicar em DC. Verifique pinagem e requisitos elétricos do dispositivo conectado.

Processo Não se aplica: trata-se de cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de módulo de campo com conexão M12 A, 4 polos e requisitos elétricos dentro dos limites informados	✓	A aplicação declarada é alimentação de módulos de campo; o cabo tem conexão M12 reta, codificação A, 4 polos e capacidade total de 4 A.
Circuito com tensão AC de 250 V ou superior	✗	A tensão de operação informada na fonte primária é inferior a 250 V AC.
Circuito com carga total superior a 4 A	✗	A capacidade de carga total indicada é 4 A.
Equipamento que exige outra codificação, geometria ou número de polos M12	✗	A configuração deste produto é M12 reto, codificação A, com 4 polos; a compatibilidade mecânica e a pinagem devem corresponder à conexão do equipamento.
Aplicação que exige um protocolo de comunicação determinado	✗	A ficha não declara protocolo de comunicação e identifica o cabo para alimentação de módulos; não há evidência para validar uso como cabo de dados.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF492 para Alimentação de Módulos, 1 m, M12 Reto, 4 Polos, Bloqueio em Aço Inoxidável 316L

Confirme no datasheet que o módulo a alimentar aceita conexão M12 codificação A, 4 polos, e que a pinagem corresponde ao cabo.
Verifique que a tensão e a corrente do circuito permanecem dentro dos limites especificados para o produto.
Inspecione o cabo, os contatos e as superfícies de vedação; não instale componentes danificados ou contaminados.
Alinhe a conexão M12 sem forçar os contatos e acople-a corretamente ao dispositivo compatível.
Aperte a conexão dentro da faixa indicada para o componente correspondente: 0,6 a 1,2 Nm para o conector ou 0,6 a 1,5 Nm para o soquete, conforme a configuração.
Durante o encaminhamento, respeite o raio mínimo de flexão em aplicação flexível e evite exceder os limites de movimento informados.

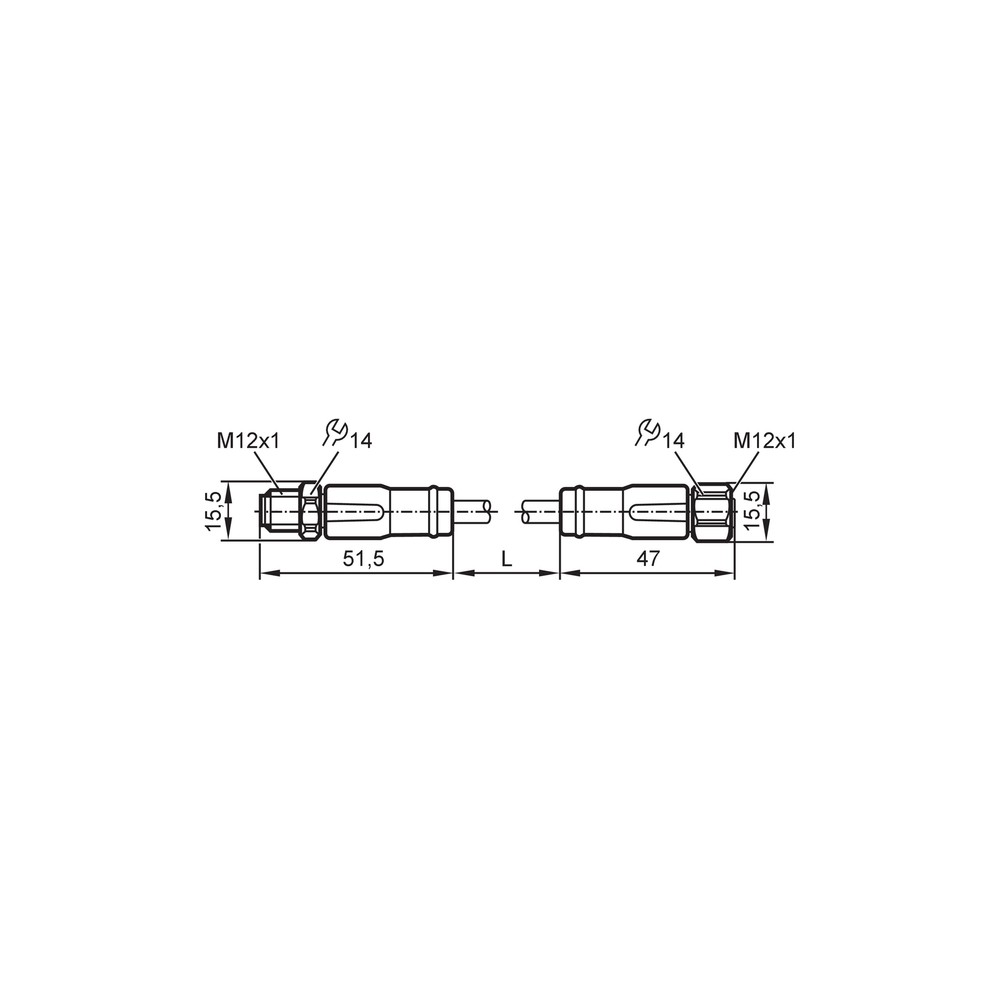

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo não recebe alimentação após a conexão.	Conexão não totalmente acoplada, incompatibilidade de pinagem ou circuito sem alimentação.	Desenergize o circuito e confira o acoplamento, a pinagem no datasheet do módulo e a presença da alimentação na origem.
Há interrupção elétrica quando o cabo se movimenta.	Condutor ou contato danificado, ou flexão/torção acima das condições permitidas.	Inspecione cabo e contatos e verifique o encaminhamento em relação ao raio mínimo de flexão e ao esforço de torção especificados.
A conexão apresenta ingresso de umidade.	Acoplamento incompleto, vedação contaminada ou danificada, ou instalação fora das condições de proteção indicadas.	Examine a vedação EPDM e as superfícies de contato, confirme o acoplamento e inspecione a montagem antes de substituir o cabo.
A conexão aquece ou a alimentação fica instável sob carga.	Carga acima de 4 A, tensão fora do limite aplicável ou mau contato na conexão.	Meça tensão e corrente do circuito e verifique o aperto e o estado dos contatos, sem exceder as especificações do produto.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVF492 (PT-BR) (Datasheet) Desenho em escala IFM EVF492 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF492 e para que serve?

É um cabo de ligação destinado à alimentação de módulos de campo. Tem conexão M12 reta, codificação A, com 4 polos.

O que acompanha o EVF492?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados para este produto.

Este cabo atende a qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo M12. Confirme codificação A, número de polos, pinagem e requisitos elétricos do equipamento.

Posso usar o EVF492 em circuito de 250 V AC ou mais?

Não, a tensão de operação indicada na fonte primária do anúncio é inferior a 250 V AC. Para qualquer aplicação, confirme também os dados do circuito e do módulo no datasheet.

Este cabo serve para transmitir dados por um protocolo específico?

A ficha não especifica protocolo de comunicação e identifica o produto para alimentação de módulos de campo. Não selecione como cabo de dados sem confirmação do fabricante.

O que verificar se o módulo não ligar depois da instalação?

Confira a alimentação de origem, o acoplamento M12 e a correspondência da pinagem com o módulo. Faça as verificações com o circuito desenergizado quando necessário.

O que pode causar falha intermitente quando o cabo se movimenta?

Pode haver dano no condutor ou nos contatos, ou flexão fora das condições especificadas. Inspecione o cabo e confira o raio mínimo de flexão indicado para aplicação flexível.

Devo escolher este modelo ou um cabo M12 de outra configuração?

Escolha o EVF492 quando a aplicação exigir 1 m, M12 reto codificação A e 4 polos. Se o projeto requerer outra geometria, codificação, quantidade de polos ou comprimento, selecione uma configuração correspondente e valide a pinagem.

Que cuidados devo tomar ao instalar o cabo?

Alinhe e acople a conexão sem forçar os contatos, respeite o torque aplicável e mantenha o raio mínimo de flexão. Consulte o datasheet para confirmar pinagem e condições de montagem.

Há informação de garantia ou procedência técnica na ficha?

A ficha técnica fornecida não especifica garantia. Para procedência e condições comerciais, consulte as informações do fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12; deve corresponder à conexão do equipamento. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação de proteção indicada para o produto; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

MPPE

Material especificado para o revestimento do cabo. (Ref.: material do cabo)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Capacidade de carga

Limite de corrente total informado para o cabo; deve ser considerado na seleção elétrica. (Ref.: 4 A)
