Cabo de Conexão Fêmea IFM EVF489

Pré-visualizar: EVF489 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 50m, M12, IP69K

EVF489 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 50m, M12, IP69K

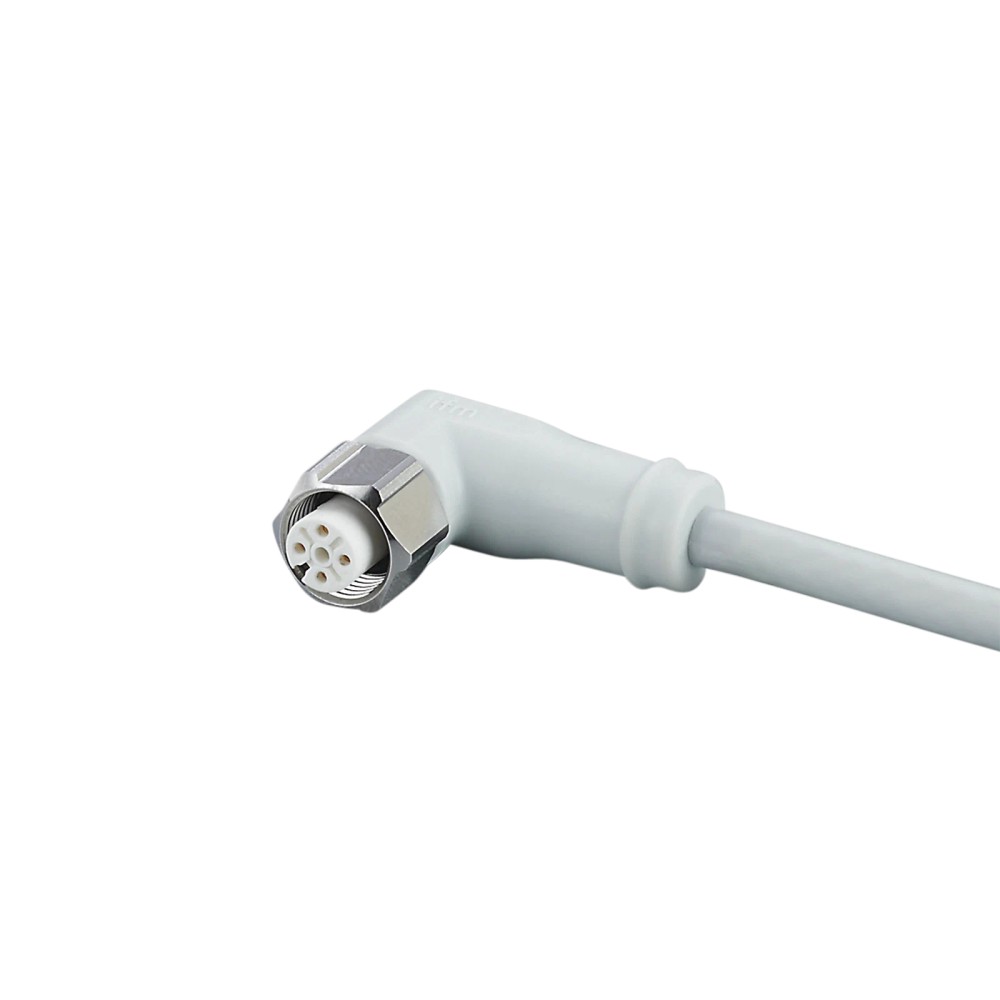

Imagem meramente ilustrativa

R$ 1.020,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF489
EAN: 4021179307192
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVF489 IFM - Cabo de Conexão Fêmea IFM Indústria Alimentícia 50m, M12, IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12

Comprimento

50 metros

Material de Vedação

EPDM

Classificação IP

IP69K

Número de pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF489 - Cabo de Conexão Fêmea IFM 50m M12 4-polos

O EVF489 é um cabo de conexão industrial M12 de 50 metros desenvolvido para ambientes higiênicos e úmidos. Fabricado em materiais isentos de halogênio e silicone, possui contatos banhados a ouro para assegurar estabilidade na transmissão de sinal. Sua construção robusta com porca em aço inoxidável garante proteção IP69K, sendo ideal para aplicações onde ocorrem lavagens intensas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVF489
Conexão	M12 Fêmea
Comprimento	50 m
Grau de Proteção	IP69K
Corrente Nominal	4 A
Material Porca	Aço Inoxidável (1.4404)
Codificação	A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia (áreas úmidas e de limpeza).
Conexões em módulos de campo com interface M12.
Instalações que exigem alta resistência a ciclos de lavagem (IP69K).
Ambientes que requerem materiais isentos de halogênio e silicone.

⚠ Considere outro se precisa de:

Ambientes com presença de substâncias químicas que degradam MPPE.
Aplicações que exigem torção superior a ±180°/m.
Locais onde a temperatura ambiente excede 100°C.
Aplicações que demandam correntes superiores a 4A.

APLICAÇÕES E USO

Alimentação de energia e sinal para módulos de campo em áreas úmidas da indústria alimentícia.
Conexões em linhas de produção com processos de limpeza (CIP/SIP).
Ambientes industriais com necessidade de alta resistência mecânica contra deslocamentos e dobras.

COMO ESCOLHER

Antes de comprar o EVF489 - Cabo de Conexão Fêmea IFM 50m M12 4-polos, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes de indústria alimentícia onde o conector estará exposto a limpeza diária com água de alta pressão e temperatura (IP69K).

Quando buscar outra opção

Se a aplicação exigir comprimento diferente de 50 metros ou se for necessário um cabo com capacidade de corrente superior a 4 A, deve-se consultar outros modelos.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Comprimento	50 m	Dimensão física do cabo para alcance de instalação.
Material do invólucro	PP, sem halogênio	Composição do conector para compatibilidade ambiental.
Material da vedação	EPDM	Material para garantir vedação em processos de limpeza.
Material da porca	1.4404 (aço inoxidável / 316L)	Proteção contra corrosão em ambientes higiênicos.

Dados elétricos
Tensão de operação	< 250 AC / < 300 DC [V]	Limite de tensão de isolamento e operação.
Capacidade de carga	4 A	Corrente nominal máxima suportada pelos contatos.
Contatos	Banhados a ouro	Melhoria na condução elétrica e resistência à oxidação.

Condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classificação de resistência à entrada de partículas e líquidos.
Temperatura ambiente	-25...100 °C	Faixa de operação para instalação fixa.
Umidade de armazenamento	10...100 %	Condição limite para estocagem.

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão

• Sensores com saída M12 4 polos

Conexões

Elétrica 4 x 1,00 mm² (32 x Ø 0,2 mm)

Processo Conector Fêmea M12 (4 polos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de processamento de alimentos com lavagem diária	✓	O produto possui proteção IP69K e materiais resistentes a processos CIP.
Aplicações robóticas com torção contínua (acima de 180°/m)	✗	O cabo é projetado para flexão moderada, não para torção robótica severa contínua.
Uso em sistemas de controle de 24V DC	✓	A tensão de operação suporta perfeitamente o padrão 24V DC industrial.

INSTALAÇÃO

Como instalar o EVF489 - Cabo de Conexão Fêmea IFM 50m M12 4-polos

Verifique se a tensão da rede está desligada antes de iniciar.
Limpe o local de montagem do dispositivo de campo onde o cabo será acoplado.
Alinhe o conector fêmea M12 com o pino guia do dispositivo (codificação A).
Insira o conector e rosqueie manualmente até o fim.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o cabo não sofre tensão de tração ou dobras abaixo do raio mínimo de 62mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquido no conector M12.	Aperto excessivo ou uso de ferramenta inadequada danificando a vedação.	Verificar se há sinais de umidade interna ou corrosão no pino.
Falha intermitente na transmissão de sinal.	Raio de curvatura menor que 10x o diâmetro do cabo (6,2mm).	Inspecionar o cabo quanto a vincos, dobras acentuadas ou rompimento da capa.
Dano por arco elétrico nos contatos.	Tensão superior a 250V AC.	Testar a continuidade do cabo com multímetro.
Ressecamento ou rachaduras na capa externa.	Exposição a agentes químicos incompatíveis com material MPPE.	Observar visualmente a integridade da capa do cabo ao longo de toda a extensão.

DOCUMENTAÇÃO TÉCNICA

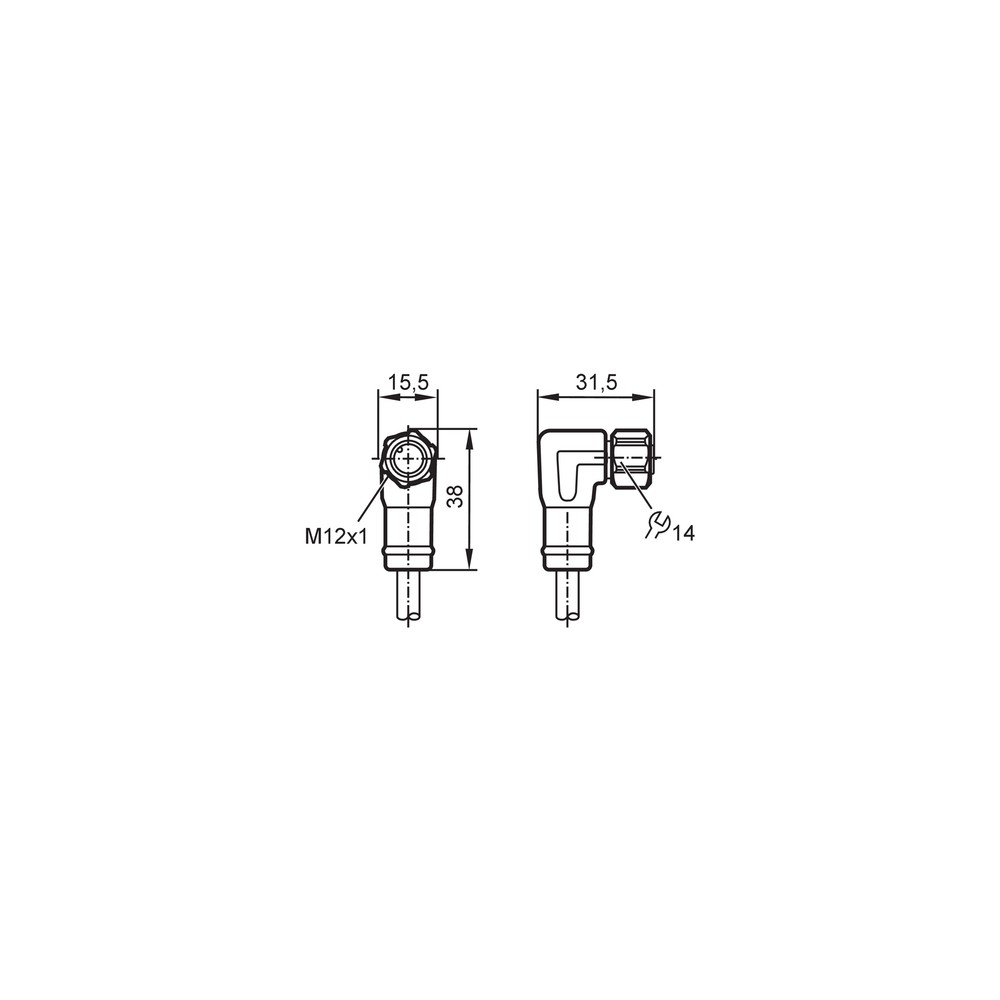

Folha de Dados Técnicos EVF489 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF489 e qual sua finalidade principal?

O EVF489 é um cabo de conexão industrial M12 de 50 metros, projetado especificamente para áreas úmidas e higiênicas na indústria alimentícia.

Este cabo pode ser utilizado em ambientes de lavagem pesada com alta pressão?

Sim, ele possui grau de proteção IP69K, sendo vedado contra jatos de água de alta pressão e alta temperatura comuns em ambientes de limpeza pesada.

Quais são as principais limitações de aplicação deste produto?

Ele não é indicado para aplicações que excedam os limites elétricos de 250V AC/300V DC ou correntes superiores a 4A, nem para ambientes com substâncias químicas agressivas não compatíveis com os materiais MPPE e EPDM.

Existe alguma restrição de uso para este cabo em esteiras ou robôs?

Não é recomendado para uso em aplicações de esteiras de alta velocidade ou robótica que exijam ciclos de dobramento contínuos extremamente agressivos acima de 1 milhão de ciclos ou torções severas maiores que ±180°/m.

Como identificar se o cabo está com falha interna?

Sintomas como falhas intermitentes de sinal ou perda de comunicação geralmente indicam rompimento interno dos condutores. Verifique a integridade do revestimento externo e se o raio de curvatura mínimo de 10x o diâmetro do cabo foi respeitado.

O que verificar se o conector apresenta oxidação prematura nos contatos?

Uma conexão frouxa pode causar superaquecimento ou falha por entrada de umidade. Verifique se o torque de aperto está entre 0,6 e 1,5 Nm conforme especificado.

Por que optar por este cabo em vez de um cabo padrão para automação?

Este produto é uma solução robusta para ambientes higiênicos (IP69K, porca em aço inoxidável 1.4404), sendo tecnicamente superior a cabos convencionais de PVC/PUR que degradam sob ciclos de limpeza agressivos.

O produto vem com acessórios extras ou adaptadores para conexão?

Este produto é fornecido como uma peça unitária, contendo o cabo de 50m com conector fêmea já montado, não sendo vendido como kit com adaptadores extras.

Quais cuidados devo ter durante a instalação do conector M12?

Para instalação, certifique-se de que o conector esteja alinhado corretamente à porta M12 antes de rosquear. Aperte manualmente ou com ferramenta dinamométrica respeitando o limite de 0,6 a 1,5 Nm para não danificar a vedação EPDM.

Qual a procedência deste cabo de conexão?

O produto é fabricado pela ifm electronic e possui procedência garantida, com rastreabilidade total desde a origem até a entrega.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência total contra poeira e jatos de água de alta pressão/temperatura (Ref.: DIN 40050-9).

MPPE

Material polimérico utilizado no revestimento do cabo que oferece alta resistência mecânica e química, sem halogênio.

1.4404

Aço inoxidável de alta qualidade (AISI 316L) utilizado nos componentes de fixação para resistência à corrosão (Ref.: Aço inox 316L).

Codificação A

Padrão de disposição de pinos no conector M12 utilizado para transmissão de sinais padrão e alimentação (Ref.: IEC 61076-2-101).

EPDM

Elastômero de etileno-propileno-dieno, material da vedação resistente a vapor e produtos de limpeza (Ref.: vedação de borracha).
