Cabo Conector Fêmea M12 IFM EVF488

Pré-visualizar: EVF488 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m IP69K Inox

EVF488 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m IP69K Inox

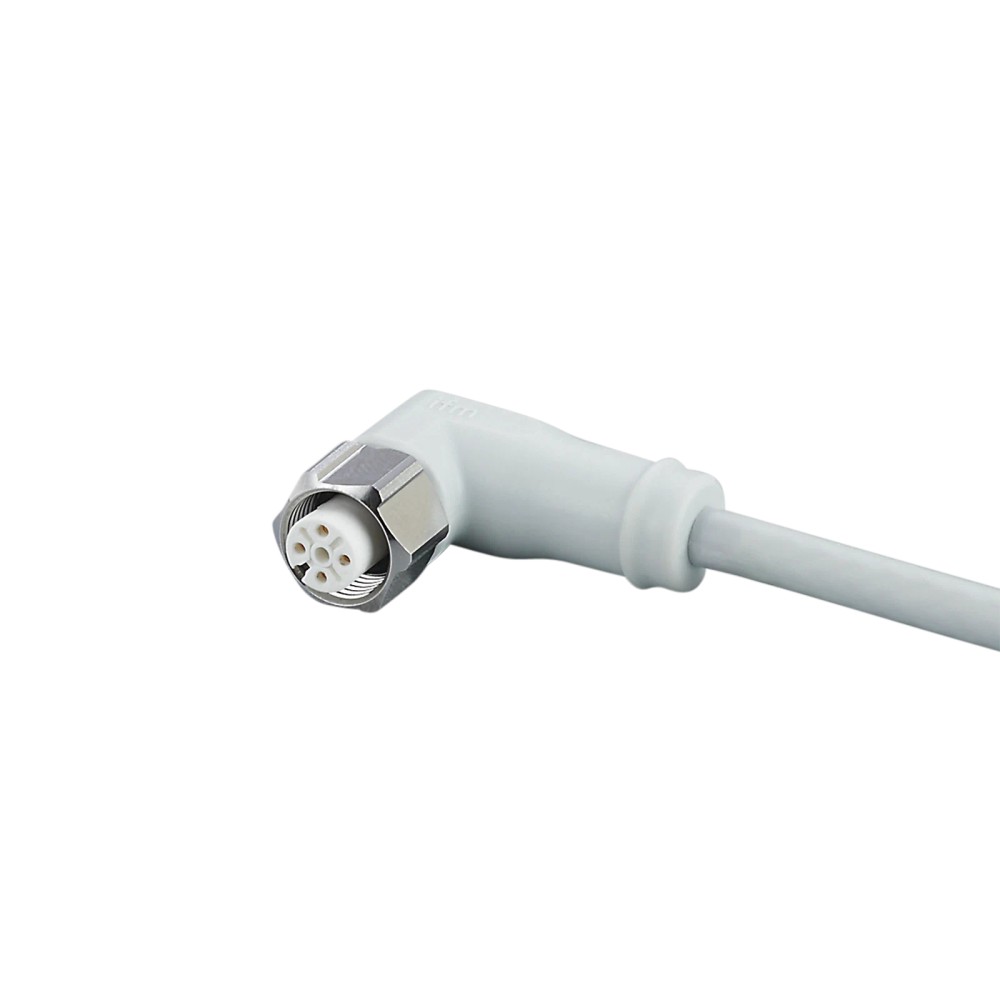

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF488
EAN: 4021179307185
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVF488 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m IP69K Inox"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

20 metros

Grau de Proteção

IP69K (Lavagem de alta pressão)

Material da Porca

Aço Inoxidável (316L)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF488 IFM - Cabo Conector Fêmea M12 Angular 20m IP69K Inox

O EVF488 é um cabo de conexão de 20 metros com conector fêmea M12 angular, projetado especificamente para ambientes industriais higiênicos e úmidos. Ele garante alta durabilidade e resistência à corrosão, graças à porca em aço inoxidável 316L e ao grau de proteção IP69K. É ideal para alimentação de energia em módulos de campo, sendo livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF488
Marca	ifm electronic
Comprimento	20 m
Proteção	IP 65, IP 67, IP 68, IP 69K
Material Porca	Aço Inoxidável 1.4404
Tensão Operação	< 250 V AC / < 300 V DC
Ciclos de Curvatura	> 1 milhão
Peso	1343 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos com exigência de lavagem frequente (IP69K)
Instalações industriais que necessitam de cabos livres de silicone e halogênio
Ambientes que exigem alta resistência à torção (± 180 °/m)
Aplicações de movimentação mecânica moderada

⚠ Considere outro se precisa de:

Aplicações com raios de curvatura menores que 62 mm (10x o diâmetro do cabo)
Ambientes com temperaturas contínuas acima de 100 °C
Uso em sistemas de torque de aperto fora da faixa 0,6...1,5 Nm
Ambientes com exposição a produtos químicos que degradam o material MPPE

APLICAÇÕES E USO

Indústria alimentícia e de bebidas com necessidade de limpeza frequente.
Áreas de processamento úmido com uso de agentes químicos de limpeza.
Conexão de sensores e atuadores em esteiras e linhas de montagem industrial.
Aplicações que exigem alta resistência à torção e vibração.

COMO ESCOLHER

Antes de comprar o EVF488 IFM - Cabo Conector Fêmea M12 Angular 20m IP69K Inox, verifique estes pontos:

Quando selecionar este cabo

Escolha o EVF488 se a aplicação exigir proteção IP69K, resistência a corrosão por aço inox 316L e uso em ambientes alimentícios higienizados.

Quando buscar outra opção

Opte por outros modelos se o ambiente for seco e não houver necessidade de resistência química (o revestimento MPPE é superior, mas pode ser dispensável em ambientes comuns) ou se a distância de 20m for excessiva para o layout do projeto.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	PP, sem halogênio	Padrão de segurança industrial
Material da porca	1.4404 (Aço inoxidável 316L)	Resistência à corrosão
Material da vedação	EPDM	Estanqueidade e resistência

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação
Capacidade de carga total	4 A	Limite de corrente
Contatos	Banhados a ouro	Minimização de resistência

COMPATIBILIDADE

Comunicação

• Sinais analógicos (4-20mA, 0-10V)

• Sinais Digitais (PNP/NPN)

• IO-Link (quando aplicado com sensores compatíveis)

Conexões

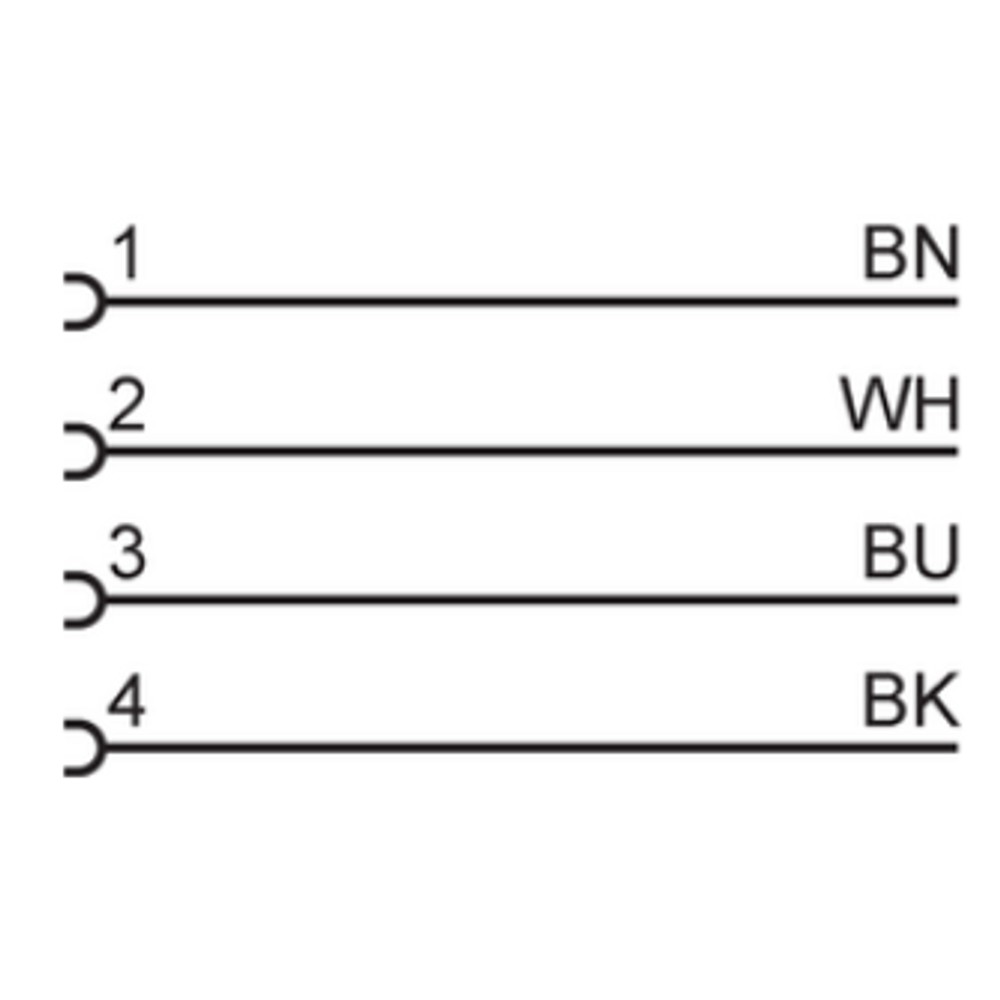

Elétrica 4 x 1,00 mm²

Processo Conector Fêmea M12 angular (4 polos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processamento de alimentos	✓	Material do cabo MPPE e porca em aço inox 316L são resistentes a agentes de limpeza e corrosão.
Aplicações ao ar livre com sol intenso	✗	O material é focado em higiene interna; a exposição prolongada a raios UV não é especificada como uma vantagem primária.
Movimentação em braços robóticos	✓	Resiste a mais de 1 milhão de ciclos de curvatura.

INSTALAÇÃO

Como instalar o EVF488 IFM - Cabo Conector Fêmea M12 Angular 20m IP69K Inox

Verifique a integridade da vedação EPDM no conector fêmea.
Alinhe o conector fêmea com o pino macho correspondente do sensor/dispositivo.
Rosqueie a porca de aço inoxidável manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Certifique-se de que o raio de curvatura seja maior que 62 mm após a instalação.
Fixe o cabo com braçadeiras plásticas para evitar tensões mecânicas excessivas.

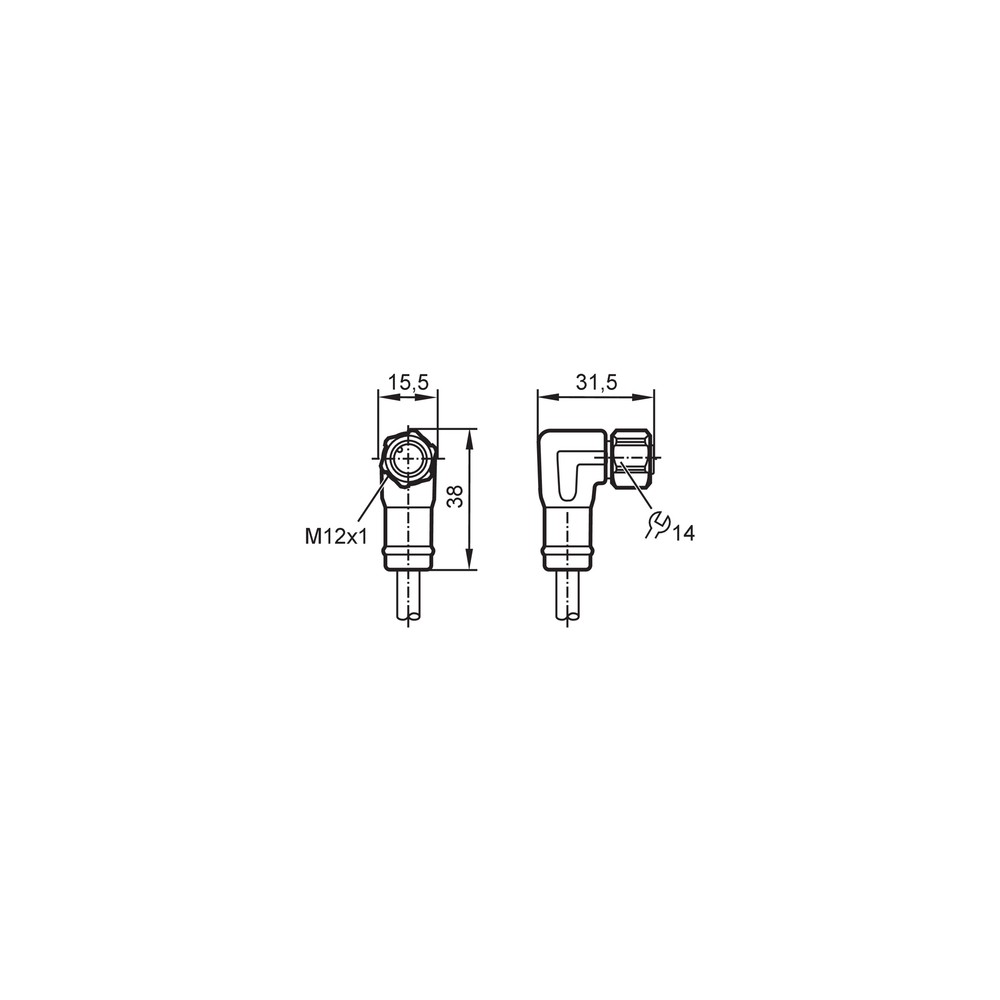

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector (oxidação).	Torque de aperto fora da faixa de 0,6-1,5 Nm ou desalinhamento.	Verifique a vedação EPDM e o estado dos contatos dourados.
Interrupção intermitente do sinal.	Raio de dobra abaixo de 62 mm.	Inspecione a capa do cabo em busca de fissuras ou deformações.
Corte ou desgaste do revestimento MPPE.	Abrasão por contato mecânico em superfícies móveis.	Verifique o caminho do cabo em relação aos componentes móveis.
Queda de tensão ou falha de comunicação.	Acúmulo de sujeira condutiva na conexão.	Limpe o conector seguindo as diretrizes de higiene industrial.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos - EVF488 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVF488 da IFM?

Este é um cabo de conexão industrial com conector fêmea M12 angular, projetado para alimentação de energia e sinal em ambientes de alta exigência higiênica, como a indústria alimentícia. Suporta tensões de operação de até 250 V AC.

Quais são as principais características técnicas deste cabo?

O cabo possui 20 metros de comprimento, proteção IP69K (resistência a lavagem de alta pressão) e utiliza materiais livres de halogênio e silicone, com contatos banhados a ouro para assegurar a condutividade.

O produto pode ser usado em qualquer temperatura ou ambiente?

Não é recomendado para aplicações subaquáticas permanentes fora das especificações IP69K, nem em ambientes onde a temperatura exceda os 100 °C, pois isso compromete a integridade do material MPPE.

Existe alguma restrição de aplicação para este cabo?

O produto não deve ser utilizado em instalações que exijam conformidade com normas de resistência a produtos químicos específicos não listados na ficha, nem em áreas com risco de explosão sem o devido isolamento e aprovação ATEX, o qual este modelo não especifica possuir.

O que fazer se o cabo parar de transmitir sinal?

Sintomas comuns incluem falha de comunicação ou queda de tensão, frequentemente causados por torção excessiva (acima de ± 180 °/m) ou raio de curvatura inferior a 10 vezes o diâmetro do cabo (62 mm). Verifique a continuidade dos fios e a integridade da capa externa.

Como diagnosticar falhas de conexão no conector M12?

Se houver oxidação nos contatos, verifique o torque de aperto (0,6 a 1,5 Nm) e se a vedação EPDM não foi danificada durante a instalação. O uso de torque excessivo pode danificar a vedação e permitir a entrada de umidade.

Devo escolher este cabo ou um modelo padrão de PVC?

Este é um produto específico para ambientes higiênicos (IP69K); se a sua aplicação não exige resistência a agentes de limpeza ou lavagem de alta pressão, cabos de PVC padrão podem ser mais econômicos. O EVF488 é superior em ambientes onde a higiene e a resistência química do revestimento MPPE são críticas.

Existe diferença entre comprar este cabo ou usar cabos genéricos?

O modelo EVF488 é uma solução única com 20 metros, ideal para longas distâncias em plantas alimentícias. Para distâncias menores, a IFM oferece variantes da mesma linha com comprimentos reduzidos.

Qual o cuidado necessário na instalação do conector M12?

O torque recomendado é entre 0,6 e 1,5 Nm; certifique-se de alinhar corretamente o conector M12 antes do aperto para evitar danos aos pinos dourados.

Como é garantida a procedência deste componente?

Este cabo é um produto original IFM Electronic, projetado para alta durabilidade (> 1 milhão de ciclos de curvatura) e faturado diretamente pela subsidiária brasileira, garantindo rastreabilidade e conformidade técnica.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência total contra entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura. (Ref.: IP 69K)

MPPE

Polifenileno Éter modificado, material de revestimento do cabo livre de halogênio, conhecido pela resistência química e mecânica. (Ref.: Material)

Torque de Aperto

Força de rotação aplicada na porca do conector para garantir a estanqueidade da vedação EPDM. (Ref.: Máx. torque de aperto: 0,6...1,5 Nm)

Raio de Flexão

A curvatura mínima permitida para evitar fadiga interna dos condutores do cabo. (Ref.: mín. 10 x diâmetro do cabo)

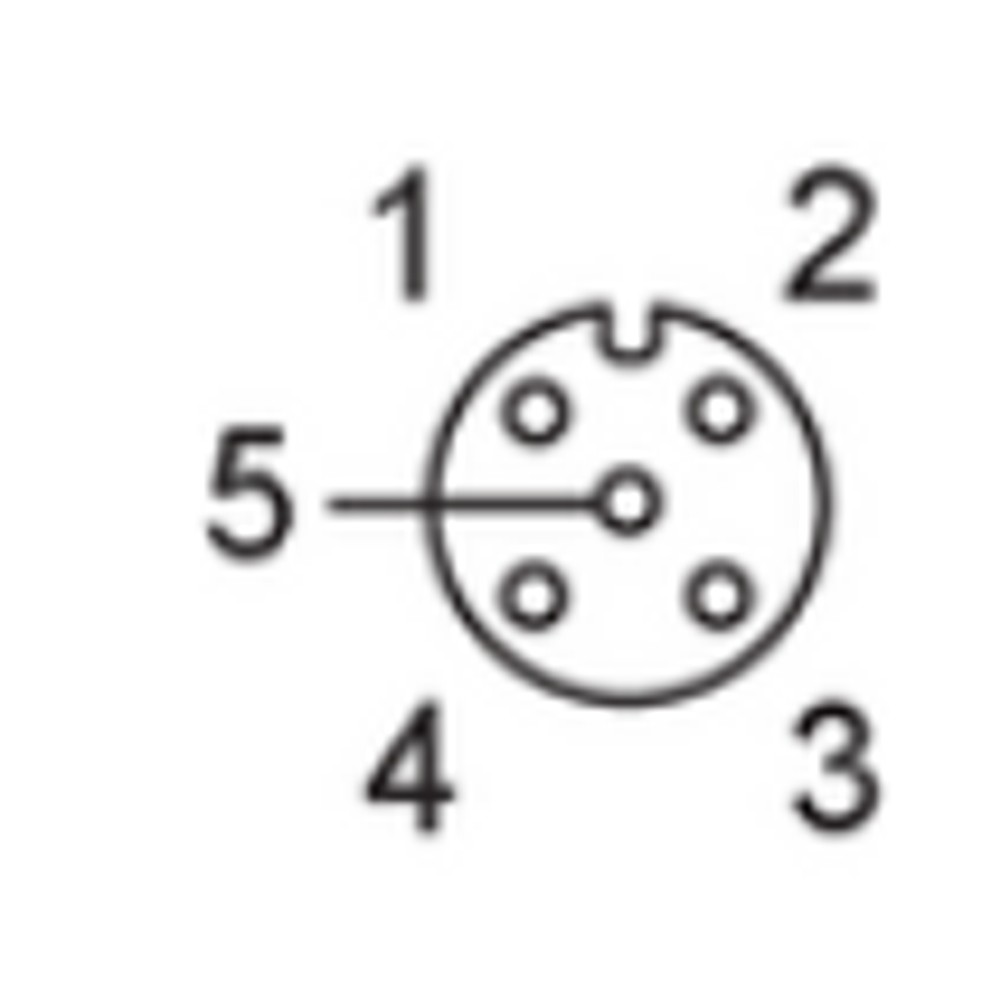

Codificação A

Padrão de pinagem no conector M12 utilizado para sensores e atuadores padrão de sinal e energia. (Ref.: codificação: A)
