EVF487 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m IP69K

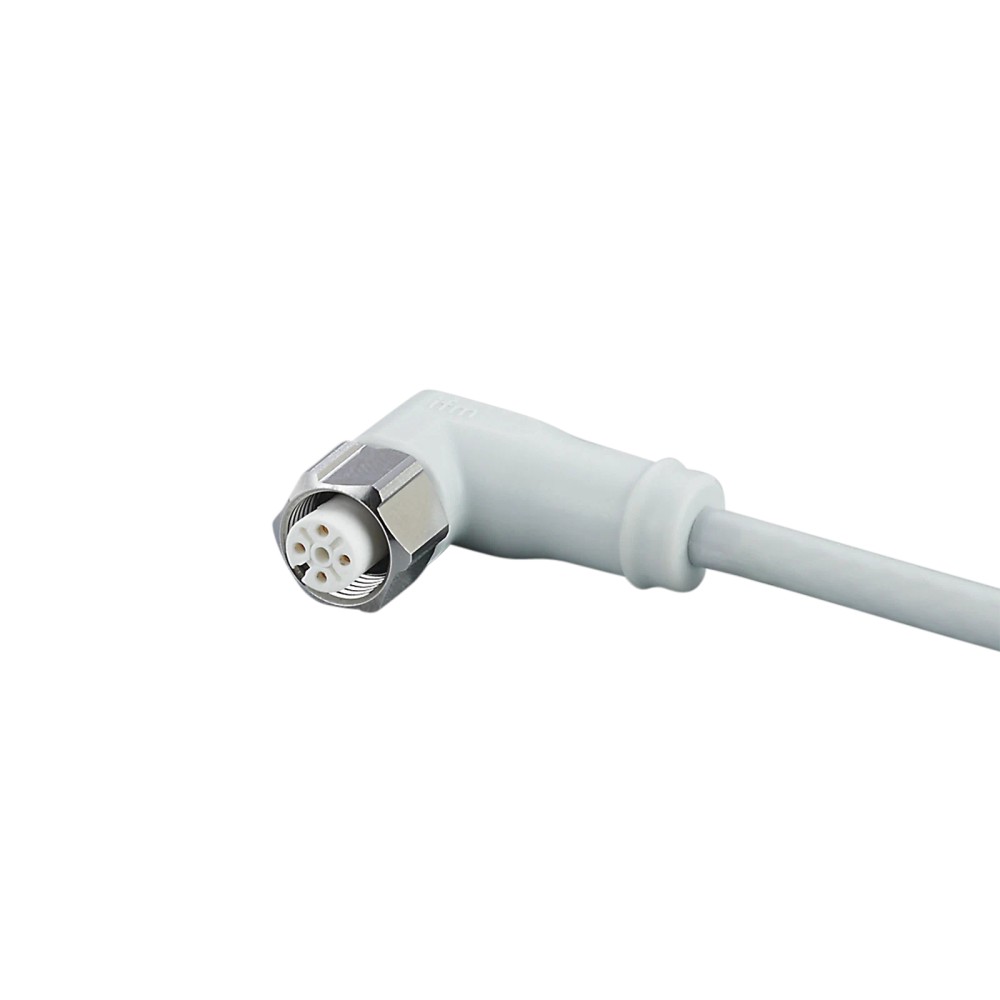

Imagem meramente ilustrativa

R$ 382,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF487
EAN: 4021179307178
NCM do produto: 85444200

Destaques do Produto Tipo Fêmea...mais

Fechar menu

Saiba mais sobre: "EVF487 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m IP69K"

Destaques do Produto

Tipo

Fêmea

Comprimento

10 m

Conexão

M12 Angular

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF487 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m IP69K

O EVF487 é um cabo de conexão robusto com conector fêmea M12 angular, desenvolvido para garantir integridade elétrica em ambientes de processamento de alimentos. Com 10 metros de comprimento e proteção IP69K, oferece resistência excepcional contra umidade e agentes químicos agressivos. Suas características incluem contatos banhados a ouro e materiais sem halogênio e silicone, assegurando conformidade com normas sanitárias rigorosas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVF487
Comprimento	10 m
Tipo de conexão	M12 Angular
Proteção	IP69K
Corrente	4 A
Material Porca	Aço Inox 316L
Temperatura	-25 a 100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e de lavagem na indústria de alimentos
Equipamentos que requerem resistência à corrosão (porca aço inox 316L)
Aplicações móveis com ciclos de curvatura elevados

⚠ Considere outro se precisa de:

Aplicações com temperaturas constantes acima de 100 °C
Ambientes com exposição a produtos incompatíveis com material MPPE
Raio de curvatura menor que 62 mm (10x o diâmetro)

APLICAÇÕES E USO

Indústria alimentícia em áreas de lavagem sob pressão
Ambientes úmidos e de alta higienização
Aplicações robóticas e de movimentação (esforço de torção ± 180°/m)

COMO ESCOLHER

Antes de comprar o EVF487 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m IP69K, verifique estes pontos:

Uso em Indústria Alimentícia

Escolha este modelo se a aplicação envolver limpeza frequente com jatos de água (IP69K) e necessidade de materiais resistentes a corrosão (Aço inox 316L).

Aplicações de Movimentação

Adequado para esteiras ou braços robóticos devido à tolerância de esforço de torção (± 180°/m) e ciclos de curvatura > 1 milhão.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material	MPPE	Material isolante do cabo, isento de halogênio e silicone.
Material da porca	Aço inoxidável 1.4404 (316L)	Resistência superior à corrosão em ambientes laváveis.
Material de vedação	EPDM	Garante a estanqueidade em condições de alta umidade.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação para proteção contra partículas e líquidos.
Temperatura ambiente	-25...100 °C	Limite de operação em regime estático.
Temperatura ambiente móvel	0...100 °C	Limite de operação em aplicações flexíveis.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para isolamento elétrico.
Corrente nominal	4 A	Capacidade máxima de carga total do cabo.
Classe de proteção	II	Isolamento elétrico de segurança.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Protocolos baseados em conector M12 A-coded

Conexões

Elétrica 4 polos, banhados a ouro

Processo Conector Fêmea M12 (codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente de lavagem industrial	✓	Possui grau de proteção IP69K e corpo resistente a químicos.
Aplicações de alta temperatura (> 100°C)	✗	Excede o limite operacional do cabo e dos materiais de vedação.

INSTALAÇÃO

Como instalar o EVF487 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m IP69K

Certifique-se de que a alimentação elétrica esteja desligada.
Verifique a compatibilidade do dispositivo receptor (codificação M12 A).
Limpe a superfície de contato para garantir a vedação adequada.
Encaixe o conector angular no dispositivo alinhando os pinos.
Rosqueie a porca de aço inoxidável manualmente.
Finalize o aperto com torque controlado entre 0,6 e 1,5 Nm.

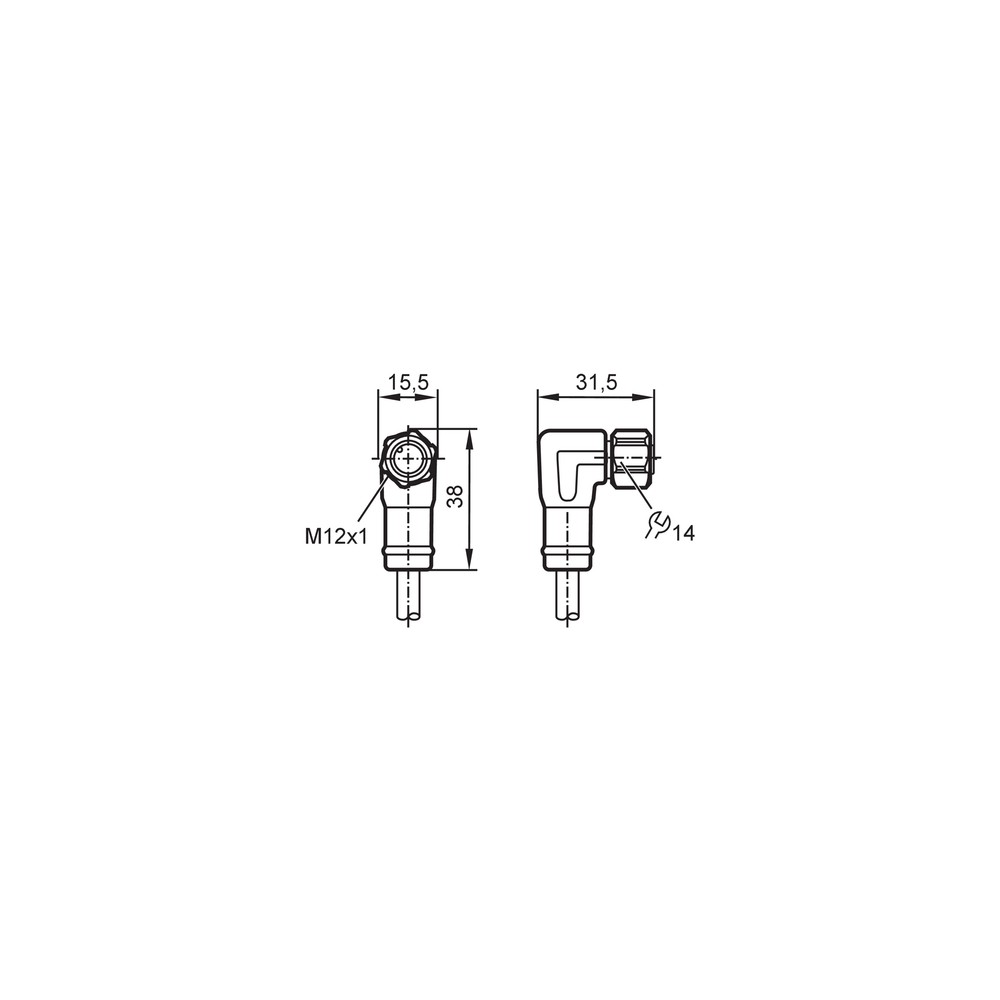

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector	Torque de aperto fora da faixa recomendada (0,6-1,5 Nm)	Verificar se a porca está corretamente apertada e se o O-ring não foi danificado
Quebra interna de condutores ou mau contato	Raio de curvatura menor que 10x o diâmetro	Realizar teste de continuidade nos condutores
Degradação visual do revestimento do cabo	Exposição a agentes químicos não compatíveis com MPPE	Inspeção visual da integridade do invólucro do cabo
Ressecamento e rachaduras na vedação	Instalação em ambiente de temperatura superior a 100°C	Verificar temperatura ambiente operacional do local

DOCUMENTAÇÃO TÉCNICA

Folha de Dados - Português (Datasheet) Desenho Técnico 2D (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF487 e onde ele é utilizado?

Este é um cabo de conexão com conector fêmea M12 de 10 metros, projetado especificamente para aplicações em áreas úmidas e higiênicas na indústria alimentícia, garantindo vedação superior e resistência a agentes químicos.

Quais são as principais características técnicas deste cabo?

O cabo possui um conector fêmea angular M12 de 4 polos com contatos banhados a ouro e corpo em PP, oferecendo grau de proteção IP69K, ideal para lavagens sob alta pressão.

Existem restrições de uso para este modelo?

Não deve ser utilizado em ambientes que excedam a temperatura de 100 °C ou em aplicações que exijam diâmetros de cabo fora da especificação nominal de 6,2 mm.

Com quais sistemas este cabo é incompatível?

O cabo não é compatível com conexões que utilizem padrão de pinagem diferente do codificado 'A' ou tensões superiores a 250 V AC / 300 V DC.

Como diagnosticar falhas de conexão no cabo?

Sintomas como falhas intermitentes no sinal podem ser causados por danos no invólucro ou contaminação interna devido a torque de aperto incorreto; verifique se o torque está entre 0,6 e 1,5 Nm.

O que verificar antes de trocar o componente?

Se houver oxidação ou falha de continuidade, verifique o estado do anel de vedação EPDM e a integridade da porca de aço inoxidável antes de considerar a substituição do conjunto.

Por que escolher este modelo em vez de um cabo comum?

Este cabo faz parte de uma linha de alta resistência, sendo a escolha recomendada em vez de cabos padrão de PVC, que não suportam a agressividade de ambientes alimentícios.

O produto acompanha conectores extras ou é vendido em kit?

Não, este produto é fornecido como uma unidade única pré-montada; não há necessidade de kits de montagem adicionais para a conexão elétrica.

Quais cuidados devo ter ao instalar o cabo?

Certifique-se de não exceder o raio de flexão mínimo de 10 vezes o diâmetro do cabo (6,2 mm) durante a instalação para evitar fadiga mecânica prematura.

Como funciona o fornecimento deste produto?

A compra é feita diretamente através do ecossistema da IFM, garantindo a procedência do material e o suporte técnico especializado do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que garante resistência contra entrada de poeira e proteção contra jatos de água de alta pressão e temperatura. (Ref.: IP 69K)

MPPE

Polifenileno éter modificado, material termoplástico com alta estabilidade dimensional e resistência química. (Ref.: Material do cabo)

Codificação A

Padrão de pinagem para conectores M12 voltado para sensores e atuadores padrão, evitando conexões incorretas. (Ref.: Conexão soquete)

Aço 1.4404

Aço inoxidável austenítico, conhecido como 316L, com baixo teor de carbono, ideal para ambientes corrosivos. (Ref.: Material da porca)

EPDM

Borracha de etileno-propileno-dieno, excelente resistência ao envelhecimento e intempéries em vedações. (Ref.: Material de vedação)
