Cabo de Conexão M12 IFM EVF486

Pré-visualizar: EVF486 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m Angular 4 Pinos

EVF486 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m Angular 4 Pinos

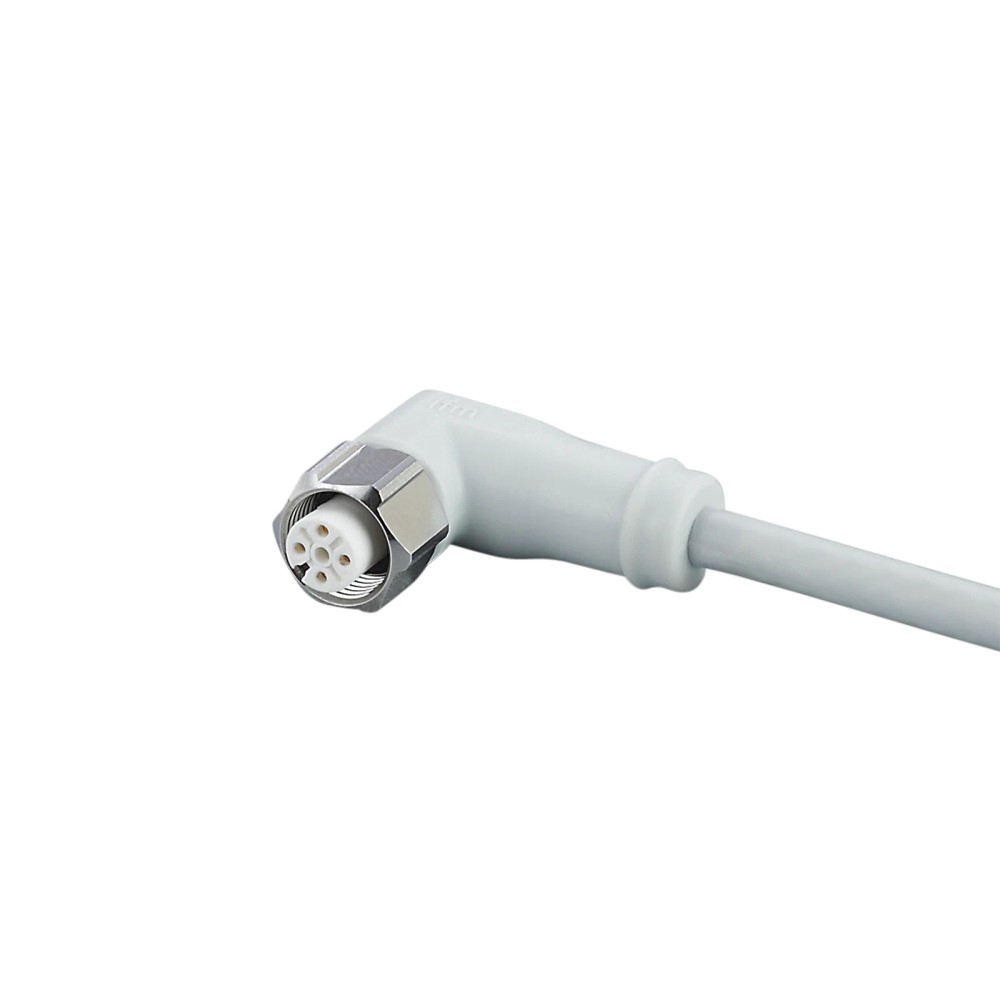

Imagem meramente ilustrativa

R$ 311,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF486
EAN: 4021179306669
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVF486 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 5m Angular 4 Pinos"

Destaques do Produto

Tipo de conector

Fêmea M12 angular, codificação A

Número de pinos

Comprimento

5 m

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Aplicação indicada na ficha

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF486 IFM – Cabo de Conexão Fêmea M12 Angular, 4 Pinos, 5 m

O EVF486 é um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado à conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 5 m em MPPE, contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. A conexão elétrica é especificada para tensão inferior a 250 V AC ou 300 V DC e capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF486
Conector	Fêmea M12 angular, codificação A, 4 pinos
Comprimento do cabo	5 m
Material do cabo	MPPE, sem halogênio; diâmetro externo de 6,2 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Materiais do conector	Corpo em PP; porca de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Raio mínimo de curvatura em aplicação flexível	10 × diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com receptáculo M12 compatível mecanicamente, de codificação A e 4 posições, desde que os requisitos elétricos do circuito respeitem os limites do cabo.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada para o produto.
Instalações que necessitem de cabo de 5 m e conector angular, respeitando os limites de temperatura e flexão especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a interface exigir conector macho no lado do cabo, outra codificação ou número de posições diferente.
Não utilizar em circuitos que excedam a tensão especificada ou a capacidade de carga total de 4 A.
Não instalar em aplicação móvel abaixo de 0 °C; a faixa móvel especificada é de 0 a 100 °C.

APLICAÇÕES E USO

Uso em conexões de equipamentos em áreas úmidas e higiênicas da indústria de alimentos, aplicação expressamente indicada na ficha. Verifique se o acoplamento está montado corretamente e se o grau de proteção exigido corresponde às condições do local.
Conexão de dispositivo com receptáculo M12 de codificação A e 4 posições, após confirmar compatibilidade elétrica e pinagem; a ficha não identifica protocolos de comunicação específicos.
Instalação com movimento flexível somente respeitando raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento declaradas. A ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Para aplicação móvel, considerar a faixa ambiente especificada de 0 a 100 °C; para instalação sem movimento, a ficha informa -25 a 100 °C.

COMO ESCOLHER

Antes de comprar o EVF486 IFM – Cabo de Conexão Fêmea M12 Angular, 4 Pinos, 5 m, verifique estes pontos:

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Tipo de produto informado na ficha.
Modelo e SKU	EVF486	Identificação do modelo no anúncio.
Part number	ADOAH040VAP0005P04	Código informado nos dados do produto.
GTIN	4021179306669	Identificador comercial informado na ficha.
Marca	ifm	Fabricante indicado no anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados para o cabo.
Capacidade de carga total	4 A	Limite de corrente total indicado na ficha.
Classe de proteção	II	Classe de proteção especificada para o produto.

Conexões e condutores
Conexão do soquete	1 x M12 angular, codificação A	Tipo de interface no lado do conector.
Tipo e quantidade de contatos	Fêmea; 4 contatos banhados a ouro	Configuração informada para o conector.
Conexão do cabo	5 m; 4 x 1,00 mm² (32 x Ø 0,2 mm); cinza; Ø 6,2 mm	Construção e dimensões elétricas do cabo especificadas na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação dos condutores; confirmar a função dos pinos no esquema do dispositivo conectado.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o bloqueio do conector.

Materiais e construção
Material do cabo	MPPE	Material indicado para o cabo.
Isento de silicone	Sim	Característica indicada pelo fabricante.
Isento de halogênio	Sim	Característica indicada para o cabo.
Material do corpo do conector	PP, sem halogênio	Material especificado para o corpo do soquete.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material especificado para o bloqueio do conector.
Material da vedação	EPDM	Material indicado para a vedação.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a condição de uso e montagem deve corresponder ao grau aplicável.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica para uso móvel indicada na ficha.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100%	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Dados mecânicos e movimento
Dimensões	31,5 x 15,5 x 38 mm	Dimensões indicadas no desenho em escala.
Peso	348,5 g	Peso informado no conjunto de dados do produto.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; não é um valor de raio fixo.
Ciclos de curvatura	> 1.000.000	Resistência a ciclos de curvatura conforme dado informado na ficha.
Esforço de torção	± 180°/m	Valor especificado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento indicada na ficha; considerar o percurso e a aceleração especificados.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial indicada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Cabo de conexão; a ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos pinos.

Conexões

Elétrica Cabo de 5 m, 4 x 1,00 mm² (32 x Ø 0,2 mm), MPPE, cinza, Ø 6,2 mm, sem halogênio; conector fêmea M12 angular, codificação A, 4 contatos banhados a ouro. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar a pinagem do dispositivo antes de conectar.

Processo Não possui conexão de processo. A conexão mecânica é um conector fêmea M12 angular, codificação A, com porca de bloqueio em aço inoxidável 1.4404 (316L); a compatibilidade mecânica requer receptáculo M12 correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Receptáculo M12 de codificação A, 4 posições, com pinagem e limites elétricos compatíveis	✓	A ficha especifica conector fêmea M12 angular de codificação A com 4 contatos; a compatibilidade elétrica depende também da pinagem do dispositivo.
Interface com conector macho M12 de codificação A e 4 posições	✓	A combinação de gênero pode permitir o acoplamento mecânico; confirmar a codificação, a disposição dos contatos e a pinagem elétrica do equipamento.
Interface que exige codificação diferente ou quantidade de contatos diferente de 4	✗	A ficha do EVF486 especifica codificação A e 4 contatos; não corresponde à configuração indicada.
Circuito acima de < 250 V AC, < 300 V DC ou 4 A de carga total	✗	Esses são os limites elétricos informados para o produto.
Aplicação móvel a temperatura ambiente inferior a 0 °C	✗	A faixa especificada para temperatura ambiente em aplicação móvel é de 0 a 100 °C.
Uso em área úmida ou higiênica na indústria de alimentos, respeitando a instalação e o grau IP aplicável	✓	Essa aplicação é indicada na ficha; os graus de proteção informados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o EVF486 IFM – Cabo de Conexão Fêmea M12 Angular, 4 Pinos, 5 m

Confirme que o receptáculo do equipamento é compatível mecanicamente com M12 de codificação A e 4 posições.
Compare a atribuição dos pinos do dispositivo com a documentação elétrica aplicável; não deduza a função dos condutores apenas pelas cores.
Verifique se a tensão e a corrente total do circuito permanecem dentro dos limites especificados para o cabo.
Planeje o percurso sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.
Acople o conector sem forçar o alinhamento e aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm.
Após a montagem, confira o assentamento do conector e a vedação; valide a instalação conforme o grau IP e as condições reais de uso.

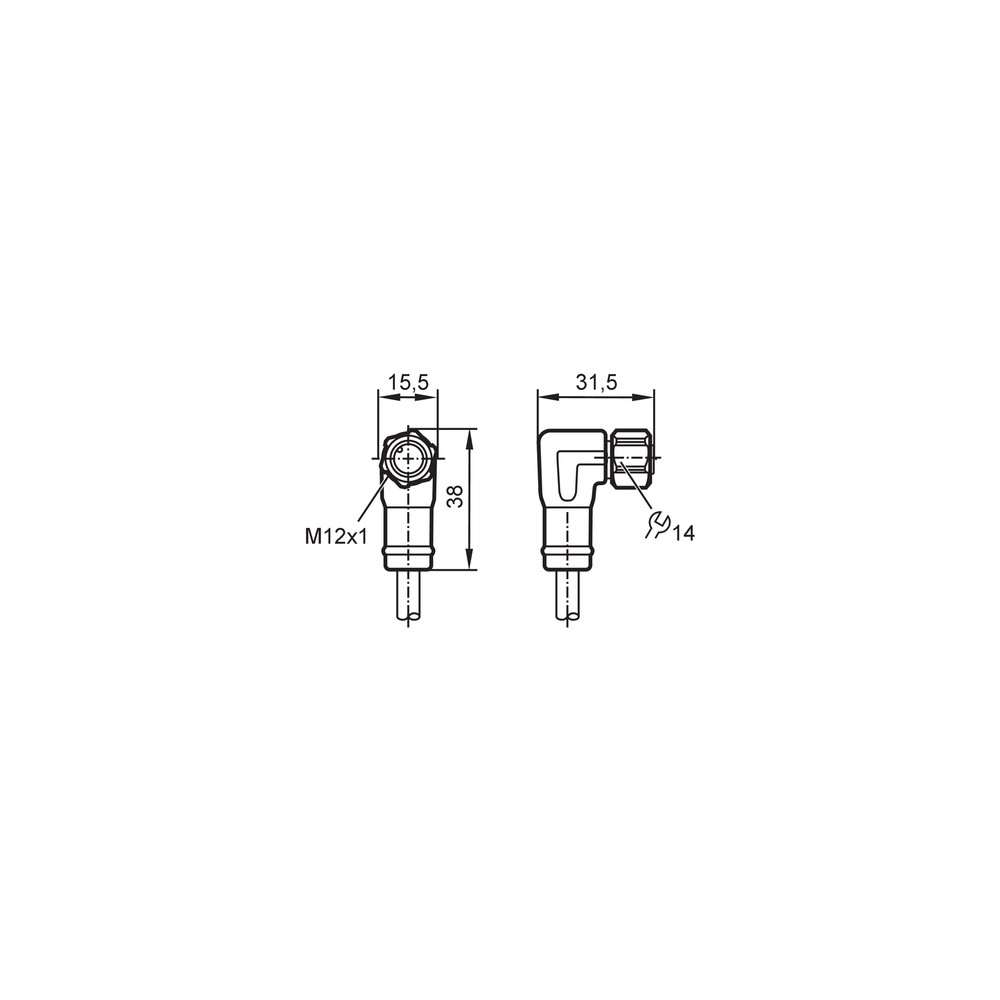

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não troca sinais.	Pinagem incompatível entre o cabo e o dispositivo, conexão incompleta ou falha no circuito conectado.	Consulte a pinagem do dispositivo e verifique continuidade dos quatro condutores e assentamento do conector antes de substituir o cabo.
Interrupções elétricas ao movimentar o cabo.	Dano ou fadiga do cabo associado a flexão ou torção fora das condições especificadas, ou esforço no conector.	Inspecione o percurso, confirme o raio mínimo de curvatura e verifique continuidade enquanto movimenta cuidadosamente o trecho suspeito.
Umidade observada na conexão ou perda de vedação.	Acoplamento incompleto, vedação danificada ou montagem inadequada para as condições de exposição.	Desconecte com o sistema seguro, inspecione a vedação e o assentamento e confira se a instalação corresponde ao grau IP necessário.
Aquecimento ou falha no circuito conectado.	Tensão ou corrente acima dos limites especificados, ou problema no dispositivo/circuito associado.	Meça a tensão e a corrente do circuito e compare com os limites informados; verifique também o estado dos contatos e da carga.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF486, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF486 e para que tipo de instalação ele é indicado?

É um cabo de conexão com conector fêmea M12 angular de 4 pinos e 5 m. A aplicação indicada é a conexão em áreas úmidas e higiênicas da indústria de alimentos.

Quais são os limites elétricos e a configuração do conector?

O produto tem conector M12 angular, codificação A, com 4 contatos, e tensão de operação inferior a 250 V AC ou 300 V DC. A capacidade de carga total informada é 4 A.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVF486. Não há acessórios adicionais listados.

Posso usar este cabo em uma conexão que exige conector macho?

Não diretamente no lado descrito pela ficha, que especifica um conector fêmea. Verifique o gênero necessário no receptáculo e selecione uma configuração correspondente.

Este cabo serve para um dispositivo que precisa de cinco pinos ou outra codificação M12?

A ficha especifica codificação A e 4 contatos. Uma interface com quantidade de pinos ou codificação diferente não corresponde à configuração indicada.

O equipamento não liga depois da instalação; o cabo pode estar com defeito?

Pode haver falha no cabo, mas também pinagem incompatível ou conexão incompleta. Antes de substituir, confira o esquema do dispositivo, a continuidade dos condutores e o acoplamento do conector.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo e o conector quanto a danos e confira o percurso de flexão. Em aplicação flexível, a ficha exige raio mínimo de 10 vezes o diâmetro do cabo.

Devo escolher este modelo ou comprar cabo e conector separadamente?

O EVF486 é fornecido como cabo de conexão com conector fêmea M12 angular instalado. Se o equipamento exigir outro comprimento, gênero, codificação ou número de contatos, procure a configuração correspondente.

Que cuidado devo ter ao montar o conector?

Alinhe o conector sem forçar e aperte o bloqueio dentro da faixa de 0,6 a 1,5 Nm. Confirme a pinagem e o assentamento antes de energizar o circuito.

Posso usar o cabo em movimento abaixo de 0 °C?

A faixa especificada para temperatura ambiente em aplicação móvel é de 0 a 100 °C. A ficha não indica uso móvel abaixo de 0 °C.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica indicado para a interface M12; confirme também a pinagem e os requisitos elétricos do dispositivo (Ref.: conexão do soquete M12, codificação A).

Grau de proteção IP

Classificação indicada para proteção contra ingresso de sólidos e água, cuja adequação depende das condições de montagem e exposição (Ref.: IP65, IP67, IP68 e IP69K).

Raio de curvatura

Raio mínimo de dobra especificado para evitar curvatura abaixo do limite indicado em aplicação flexível (Ref.: mínimo de 10 x diâmetro do cabo).

MPPE

Material especificado para a construção do cabo (Ref.: conexão elétrica do cabo, material MPPE).

Capacidade de carga total

Limite de corrente total indicado para o cabo na aplicação (Ref.: 4 A).
