Cabo Conector Fêmea M12 Angular IFM EVF485 2m

Pré-visualizar: EVF485 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 2m IP69K 4A

EVF485 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 2m IP69K 4A

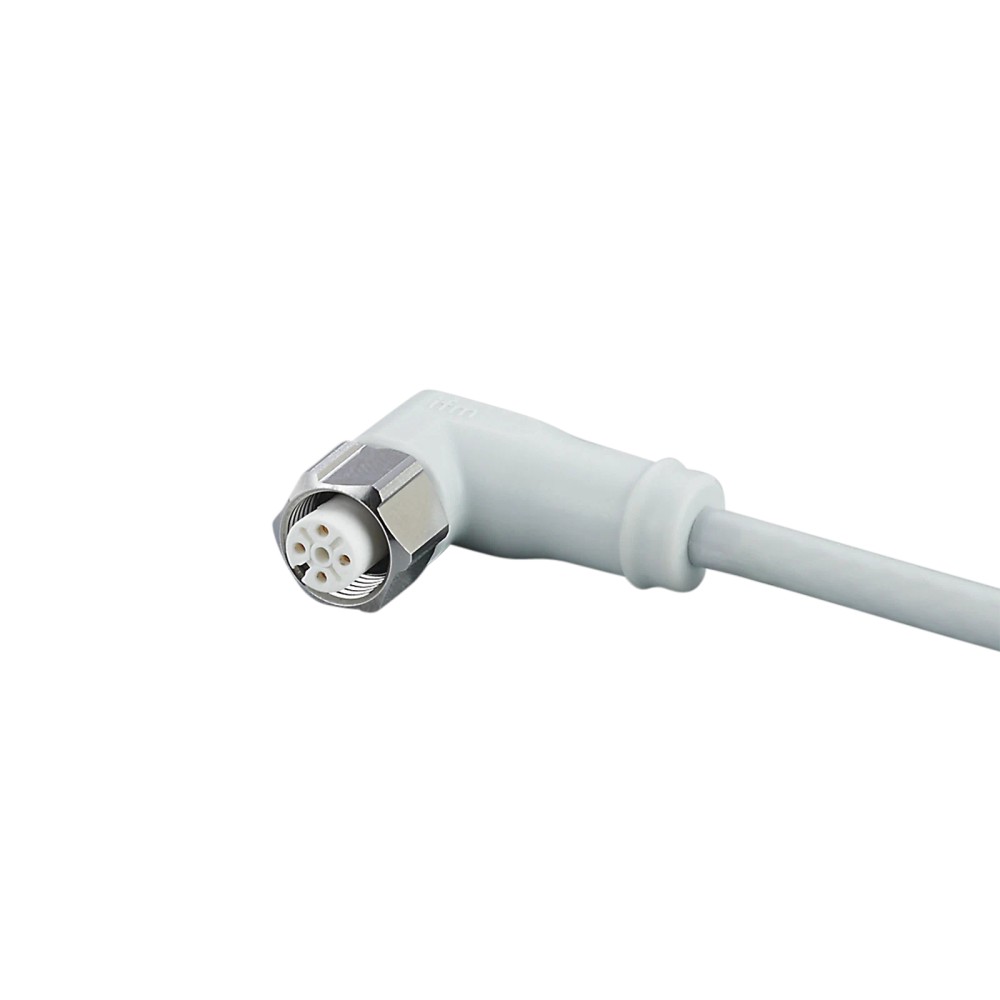

Imagem meramente ilustrativa

R$ 270,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF485
EAN: 4021179306652
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVF485 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 2m IP69K 4A"

Destaques do Produto

Conector

M12 fêmea angular, codificação A, 4 polos

Comprimento

2 m

Corrente máxima

4 A de capacidade de carga total

Tensão

< 250 V AC / < 300 V DC

Proteção

IP65, IP67, IP68 e IP69K

Aplicação declarada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF485 IFM – Cabo conector fêmea M12 angular, 4 polos, 2 m, IP69K

O EVF485 é um cabo de conexão com conector fêmea M12 angular, destinado a conectar dispositivos compatíveis em áreas úmidas e higiênicas da indústria de alimentos. Tem 2 m de comprimento, suporta até 4 A e opera com tensão inferior a 250 V AC. O conjunto possui proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e materiais sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF485
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	2 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Material do cabo	MPPE, sem halogênio; Ø 6,2 mm
Fios	4 x 1,00 mm²; BK preto, BN marrom, BU azul, WH branco
Temperatura ambiente	-25...100 °C; em aplicação móvel, 0...100 °C
Porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface M12 fêmea angular, codificação A e 4 polos compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições elétricas, ambientais e de montagem especificadas.
Aplicações que requerem cabo de 2 m, capacidade de carga total de até 4 A e tensão abaixo dos limites informados.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 fêmea angular, codificação A, de 4 polos; a compatibilidade mecânica e de pinagem deve ser confirmada no dispositivo correspondente.
Não utilizar acima de 4 A de capacidade de carga total, acima de < 250 V AC ou < 300 V DC, nem fora das temperaturas especificadas.
Não presumir que o grau IP elimina a necessidade de acoplamento correto, montagem adequada ou avaliação das condições reais de instalação.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Verifique se o conjunto montado e o dispositivo conectado atendem às exigências específicas da instalação.
Possível uso em instalação com movimentos do cabo, desde que respeitados o raio mínimo de flexão de 10 vezes o diâmetro do cabo, a velocidade máxima declarada de 3,3 m/s e as condições de deslocamento indicadas na ficha. Essa possibilidade depende do perfil real de movimento e da instalação.
Em aplicações com lavagem ou exposição à umidade, a ficha lista graus de proteção até IP69K. O grau efetivo depende do acoplamento, da montagem e das condições aplicáveis; não implica adequação automática a qualquer agente químico ou processo de limpeza.

COMO ESCOLHER

Antes de comprar o EVF485 IFM – Cabo conector fêmea M12 angular, 4 polos, 2 m, IP69K, verifique estes pontos:

Escolha o EVF485 quando

A instalação exigir cabo de conexão de 2 m com conector fêmea M12 angular, codificação A, 4 contatos, e os limites de corrente, tensão e temperatura forem respeitados.

Verifique o acoplamento antes de selecionar

Confirme no dispositivo a correspondência da interface M12, codificação, número de contatos e atribuição elétrica dos pinos; a compatibilidade mecânica, por si só, não confirma compatibilidade elétrica.

Considere outra configuração quando

O projeto exigir outro comprimento, tipo de conector, codificação ou número de polos. A ficha deste modelo não informa compatibilidade com outras configurações.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Marca informada para o produto.
Modelo e SKU	EVF485	Código do produto.
GTIN	4021179306652	Identificador comercial informado.
Part number do catálogo	ADOAH040VAP0002P04	Referência de catálogo associada ao produto.
Categoria	Cabo de conexão / tecnologia de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	150,3 g	Peso cadastrado para o produto.
NCM	8544.42.00	Código fiscal informado no cadastro.

Aplicação e construção
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Isento de silicone	Sim	Característica declarada do cabo/conjunto.
Isento de halogênio	Sim	Característica declarada do cabo e do corpo do conector.
Tolerância a dobras e deslocamentos	Sim	A ficha declara adequação a dobras e deslocamentos, sem detalhar ciclo ou perfil de ensaio além dos dados abaixo.
Ciclos de curvatura	> 1 milhão	Valor informado na ficha; condições de ensaio não detalhadas no contexto.
Esforço de torção	± 180 °/m	Parâmetro de torção declarado.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Capacidade de carga total declarada; considerar o conjunto e as condições de instalação.
Classe de proteção elétrica	II	Classe declarada para o produto.

Conexões e condutores
Conexão do soquete	1 x M12, fêmea, angular, codificação A, 4 contatos	Configuração mecânica e número de contatos declarados; confirmar a pinagem no dispositivo.
Contatos	Banhados a ouro	Acabamento declarado para os 4 contatos.
Cabo	2 m, MPPE, sem halogênio, cinza, Ø 6,2 mm	Construção e comprimento informados para o cabo.
Condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Composição e seção dos condutores informadas.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor; não substitui a confirmação da atribuição dos pinos.
Porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material declarado para a porca do conector.
Torque de aperto	0,6...1,5 Nm	Faixa de torque máxima indicada para o bloqueio da conexão.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus informados na ficha; dependem da montagem e das condições de ensaio correspondentes.
Material do corpo do conector	PP, sem halogênio	Material e característica declarados para o invólucro.
Material da vedação	EPDM	Material declarado para a vedação.
Material do revestimento do cabo	MPPE	Material informado para o cabo.

Condições ambientais e movimentação
Temperatura ambiente	-25...100 °C	Faixa declarada para a condição ambiente.
Temperatura ambiente em aplicação móvel	0...100 °C	Faixa específica informada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo de 6,2 mm.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para outras condições climáticas de armazenamento.

Dados mecânicos e dimensões
Dimensões	31,5 x 15,5 x 38 mm	Dimensões informadas no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 codificação A com 4 contatos; não especifica protocolo de comunicação.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos banhados a ouro; cabo de 2 m, 4 x 1,00 mm². Cores: BK preto, BN marrom, BU azul e WH branco. Capacidade de carga total de 4 A; tensão < 250 V AC / < 300 V DC. Confirmar a pinagem e a função dos contatos no dispositivo conectado.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, codificação A, 4 polos e pinagem eletricamente compatível	✓	A configuração declarada do cabo é conector fêmea M12 angular, codificação A, com 4 contatos. A correspondência elétrica da pinagem deve ser confirmada no dispositivo.
Aplicação dentro dos limites de tensão, corrente e temperatura declarados	✓	A ficha especifica capacidade de carga total de 4 A, tensão < 250 V AC / < 300 V DC e temperatura ambiente de -25...100 °C; para aplicação móvel, 0...100 °C.
Dispositivo com outra codificação, outro número de polos ou conector incompatível	✗	A ficha deste produto especifica M12 codificação A com 4 contatos. Não há evidência de compatibilidade mecânica com configurações diferentes.
Aplicação que exige corrente ou tensão acima dos limites informados	✗	A ficha limita a capacidade de carga total a 4 A e informa tensão < 250 V AC / < 300 V DC.

INSTALAÇÃO

Como instalar o EVF485 IFM – Cabo conector fêmea M12 angular, 4 polos, 2 m, IP69K

Confirme que a porta do dispositivo corresponde a M12 macho, codificação A e 4 polos; verifique separadamente a pinagem elétrica no datasheet do dispositivo.
Desenergize o circuito antes de conectar e confira que a tensão e a corrente previstas permanecem dentro dos limites do cabo.
Roteie o cabo de 2 m sem tração, esmagamento ou contato com elementos móveis não previstos para a aplicação.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople o conector alinhando as interfaces e aperte a porca de bloqueio dentro da faixa de 0,6...1,5 Nm, sem torcer o cabo.
Após a montagem, inspecione o assentamento da conexão e valide a continuidade e o funcionamento do circuito conforme o procedimento do equipamento conectado.

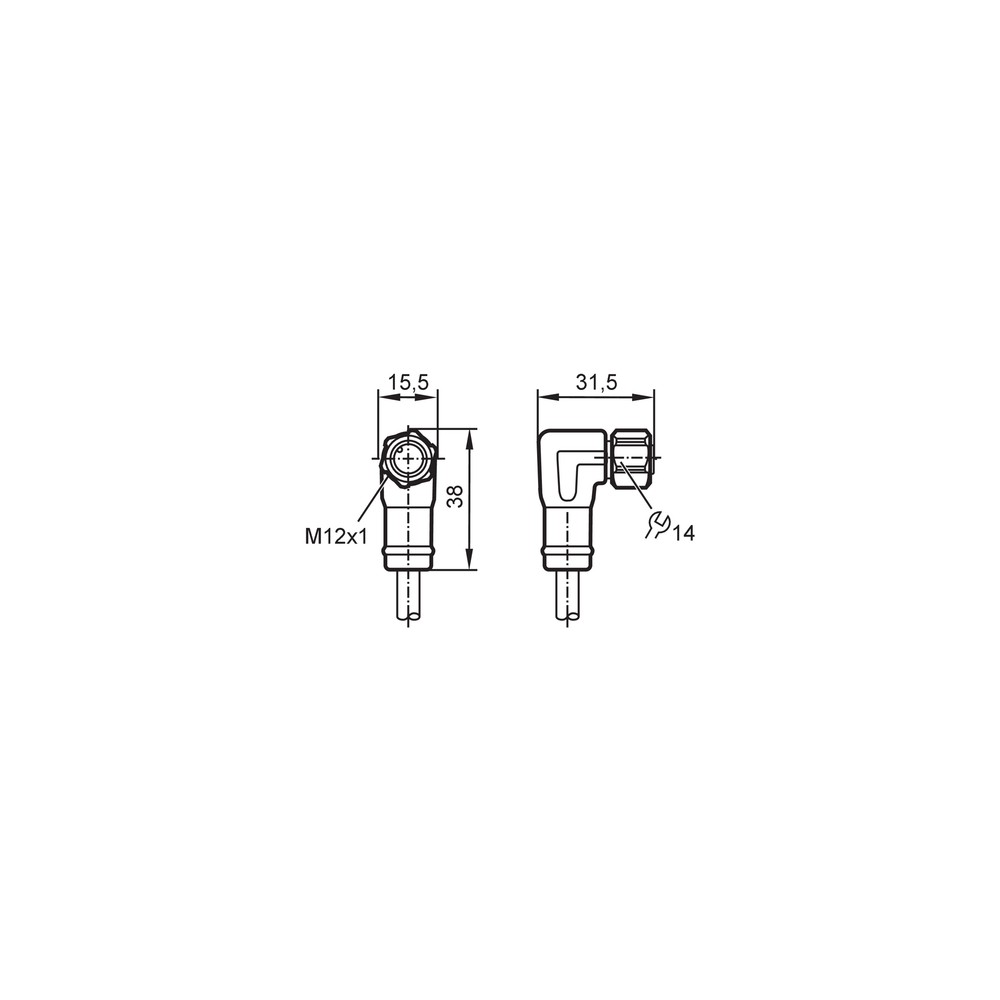

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conexão incompleta, pinagem incompatível ou condutor interrompido; a ficha do cabo não define o protocolo nem a atribuição funcional dos pinos.	Confirme o encaixe, compare a pinagem com a documentação do dispositivo e teste a continuidade dos quatro condutores com o circuito desenergizado.
A conexão apresenta instabilidade quando o cabo é movimentado.	Possível dano ou fadiga dos condutores por flexão abaixo do raio mínimo, tração ou deslocamento fora das condições declaradas.	Inspecione o trecho móvel e confira se o raio de flexão respeita pelo menos 10 vezes o diâmetro do cabo e se o movimento está dentro das condições especificadas.
Há umidade na conexão ou falha após exposição à água.	Acoplamento incompleto, vedação mal assentada ou dano no conector; o grau IP declarado não corrige falhas de montagem.	Desenergize o circuito, inspecione a vedação e as superfícies de acoplamento e confira o assentamento e o torque de aperto conforme a instalação.
A conexão aquece ou há queda de tensão sob carga.	Corrente acima da capacidade declarada, mau contato ou condição elétrica incompatível.	Meça a corrente e a tensão do circuito, compare-as com os limites do cabo e inspecione os contatos e o acoplamento com o sistema desenergizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF485 – português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF485 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular, codificação A, de 4 contatos. A ficha o destina a áreas úmidas e higiênicas da indústria de alimentos.

Qual é o comprimento e quais são os limites elétricos do cabo?

O cabo mede 2 m e tem capacidade de carga total de 4 A. A tensão declarada é inferior a 250 V AC e inferior a 300 V DC.

Com quais dispositivos M12 ele é compatível?

A interface declarada é M12 fêmea angular, codificação A, com 4 contatos. Confirme no dispositivo o encaixe, a pinagem e a compatibilidade elétrica; a ficha não especifica protocolos.

O produto acompanha outros acessórios além do cabo?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. O produto é um cabo de conexão com conector integrado.

Posso usar o EVF485 com uma conexão M12 de outra codificação ou com mais polos?

A ficha especifica codificação A e 4 contatos, portanto não há base para afirmar compatibilidade com outra codificação ou número de polos. Compare a interface e a pinagem antes da compra.

Este cabo serve para qualquer aplicação de lavagem ou para qualquer produto químico?

Não é possível afirmar isso: a ficha informa IP65, IP67, IP68 e IP69K, mas não declara compatibilidade química universal. Verifique as condições reais de exposição e os requisitos do fabricante do equipamento.

O equipamento não liga depois de conectar o cabo; o que devo verificar antes de trocá-lo?

Verifique o encaixe e confirme que a pinagem corresponde à documentação do dispositivo. Com o circuito desenergizado, teste a continuidade dos condutores e inspecione os contatos.

A conexão falha quando o cabo se movimenta; o que pode causar isso?

Flexão excessiva, tração ou dano nos condutores podem causar falhas intermitentes. Inspecione o cabo e confira o raio mínimo de flexão indicado na ficha.

Como devo apertar o conector durante a instalação?

Alinhe as interfaces e aperte a porca de bloqueio entre 0,6 e 1,5 Nm, evitando torcer o cabo. Confirme também o assentamento correto da conexão.

Para comprar este cabo ou outra versão, o que devo comparar?

Compare o tipo e a codificação do conector, o número de contatos, o comprimento, a pinagem e os limites elétricos exigidos pelo equipamento. O EVF485 é a versão de 2 m com M12 fêmea angular, codificação A e 4 contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da interface M12 que auxilia a identificar o tipo de conexão; deve corresponder à interface do dispositivo. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso conforme condições especificadas; depende da montagem e do acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo de curvatura do cabo indicado para aplicação flexível, calculado em relação ao diâmetro do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Corrente total máxima declarada para a conexão, a ser respeitada na aplicação. (Ref.: 4 A)

Torque de aperto

Faixa de torque indicada para apertar o bloqueio do conector. (Ref.: 0,6...1,5 Nm)
