Cabo de Conexão M12 IFM EVF484

Pré-visualizar: EVF484 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m IP69K Aço Inox

EVF484 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m IP69K Aço Inox

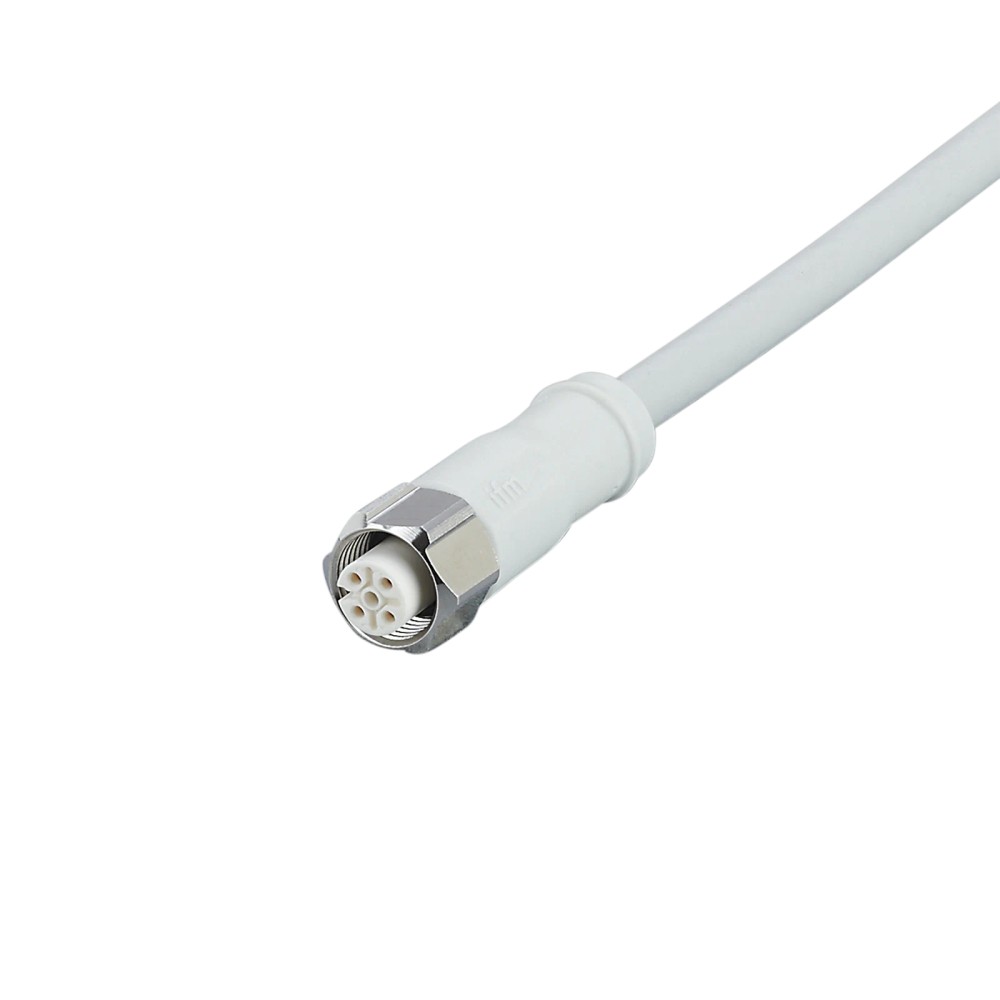

Imagem meramente ilustrativa

R$ 1.020,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF484
EAN: 4021179306645
NCM do produto: 85444200

Destaques do Produto Comprimento 50 m...mais

Fechar menu

Saiba mais sobre: "EVF484 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m IP69K Aço Inox"

Destaques do Produto

Comprimento

50 m

Conector

Fêmea M12 reto, codificação A, 4 contatos

Proteção especificada

IP65, IP67, IP68 e IP69K

Limites elétricos

< 250 V AC / < 300 V DC; corrente nominal de 4 A

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Constituição

Cabo MPPE sem halogênio e sem silicone; porca em aço inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF484 IFM — Cabo de conexão com conector fêmea M12 reto, 4 contatos, 50 m, para indústria alimentícia

O EVF484 é um cabo de conexão com conector fêmea M12 reto, destinado a áreas úmidas e higiênicas da indústria de alimentos. Tem 50 m de comprimento, 4 contatos banhados a ouro e proteção especificada como IP65, IP67, IP68 e IP69K. O cabo é sem halogênio e sem silicone, com porca de aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF484
Tipo de produto	Cabo de conexão com conector fêmea M12 reto, codificação A
Número de contatos	4, banhados a ouro
Comprimento do cabo	50 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material da porca de bloqueio	1.4404 (aço inoxidável 316L)
Temperatura ambiente	-25...100 °C; em aplicação móvel, 0...100 °C
Material e composição do cabo	MPPE, sem halogênio, cinza, Ø 6,2 mm; 4 x 1,00 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com receptáculo compatível com M12 fêmea, codificação A e 4 contatos, respeitados os limites elétricos especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando as condições de montagem e uso indicadas pelo fabricante.
Percursos que necessitem de cabo de 50 m e operação dentro das temperaturas e condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecionar para uma interface que exija outro tipo de conector, codificação, número de contatos ou extremidade; esses requisitos não correspondem à configuração M12 fêmea reta, A, de 4 contatos.
Não utilizar acima dos limites declarados de tensão e corrente. A ficha informa < 250 V AC / < 300 V DC e corrente nominal de 4 A.
Não presumir compatibilidade com qualquer protocolo, pinagem de equipamento ou exigência de processo apenas pela presença do conector M12; validar a atribuição dos contatos e a interface do dispositivo no datasheet.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara proteção IP65, IP67, IP68 e IP69K; confirme que a montagem e as condições de uso correspondem às instruções do fabricante.
Possibilidade condicionada: instalação em percurso móvel, desde que a temperatura ambiente esteja entre 0 e 100 °C e sejam respeitados o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento declaradas. A velocidade máxima de 3,3 m/s refere-se a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Para qualquer aplicação, valide a compatibilidade do receptáculo, a codificação A, a quantidade de contatos, a pinagem e os limites elétricos. A ficha não identifica protocolo de comunicação nem um equipamento específico compatível.

COMO ESCOLHER

Antes de comprar o EVF484 IFM — Cabo de conexão com conector fêmea M12 reto, 4 contatos, 50 m, para indústria alimentícia, verifique estes pontos:

Escolha o EVF484 quando

A aplicação exigir cabo de 50 m com conector fêmea M12 reto, codificação A e 4 contatos, e os limites elétricos, ambientais e de proteção declarados atenderem ao projeto.

Verifique outra configuração quando

O equipamento exigir conector macho, outra codificação, quantidade diferente de contatos ou comprimento diferente de 50 m. Confirme também a pinagem exigida pelo dispositivo, pois o formato M12, isoladamente, não valida a compatibilidade elétrica.

Confirme as condições de movimento

Para uso móvel, confira a temperatura ambiente móvel declarada e respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Os dados de velocidade de deslocamento são condicionados a percurso horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada para o produto.
Modelo e SKU	EVF484	Código do produto no anúncio e na ficha.
GTIN	4021179306645	Identificador comercial informado.
Part number	ADOGH040VAP0050P04	Código de peça indicado no dataset técnico do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional do item.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação informada na ficha do fabricante.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão de operação declarados.
Corrente nominal / capacidade de carga total	4 A	Valor nominal indicado na ficha; não exceder a corrente especificada.
Classe de proteção elétrica	II	Classe de proteção indicada nos dados técnicos.

Conexões e configuração de contatos
Conexão do soquete	1 x M12, reto; codificação A	Configuração do conector fêmea indicada na ficha.
Número de contatos	4	Quantidade de contatos do conector.
Material dos contatos	Dourado / banhados a ouro	Acabamento dos contatos indicado pelo fabricante.
Torque máximo de aperto	0,6...1,5 Nm	Faixa declarada para o bloqueio da conexão; aplicar conforme a montagem especificada.

Cabo e construção
Comprimento	50 m	Comprimento nominal informado para o cabo.
Material do cabo	MPPE	Material informado para o revestimento/composição do cabo.
Composição do cabo	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção dos condutores indicada na ficha.
Diâmetro do cabo	Ø 6,2 mm	Dimensão nominal informada para o cabo.
Cor do cabo	Cinza	Cor indicada na descrição técnica.
Sem halogênio	Sim	Característica declarada na ficha.
Sem silicone	Sim	Característica declarada na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida nos dados técnicos; validar a pinagem do dispositivo antes de conectar.

Materiais do conector e vedação
Material do corpo	PP, sem halogênio	Material informado para o corpo do conector.
Material da porca de bloqueio	1.4404 (aço inoxidável 316L)	Material indicado para o bloqueio mecânico do conector.
Material da vedação	EPDM	Material de vedação indicado na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a proteção depende da montagem e das condições definidas pelo fabricante.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura ambiente em aplicação móvel	0...100 °C	Faixa específica indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Limites informados para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada nos dados de armazenamento.

Dados mecânicos e movimento
Dimensões informadas	15,5 x 15,5 x 47 mm	Dimensão indicada no dataset; consulte o desenho dimensional para referência e montagem.
Raio mínimo de curvatura em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não interpretar como 10 mm.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos declarada nos dados técnicos.
Esforço de torção	± 180 °/m	Valor de torção informado para o cabo.
Velocidade de movimento	Máx. 3,3 m/s	Condição declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica informada na ficha; respeitar os limites de movimento e curvatura especificados.

Dados físicos e identificação de embalagem
Peso	3304,5 g	Peso registrado no dataset do produto; a variante apresenta também valor arredondado de 3,30 kg.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• A ficha identifica o conector como M12 reto, codificação A, com 4 contatos; não especifica protocolo de comunicação. A compatibilidade de protocolo deve ser validada com o equipamento conectado e sua pinagem.

Conexões

Elétrica Cabo de 50 m, MPPE, sem halogênio, cinza, Ø 6,2 mm, 4 x 1,00 mm² (32 x Ø 0,2 mm). Conector fêmea M12 reto, codificação A, com 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verifique a atribuição dos contatos no dispositivo antes da ligação.

Processo Conector elétrico M12 fêmea reto, codificação A. Não há conexão de processo mecânica especificada; a compatibilidade mecânica depende do receptáculo M12 do equipamento, incluindo codificação e número de contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, 4 contatos e pinagem compatível	✓	A configuração mecânica do cabo corresponde a M12 fêmea reto, codificação A, 4 contatos. A ligação elétrica ainda deve respeitar a pinagem e os limites declarados.
Instalação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é indicada na ficha do produto. A proteção declarada inclui IP65, IP67, IP68 e IP69K; a montagem deve seguir as instruções do fabricante.
Circuito que excede 4 A ou os limites de tensão declarados	✗	A ficha especifica corrente nominal de 4 A e tensão de operação inferior a 250 V AC / 300 V DC; exceder esses valores fica fora dos limites informados.
Equipamento com protocolo ou pinagem não confirmados para este cabo	✗	O datasheet fornecido não declara protocolo de comunicação nem confirma a pinagem de um dispositivo específico. Compatibilidade elétrica não pode ser inferida apenas pelo formato M12.

INSTALAÇÃO

Como instalar o EVF484 IFM — Cabo de conexão com conector fêmea M12 reto, 4 contatos, 50 m, para indústria alimentícia

Confirme que o equipamento possui receptáculo compatível com conector M12 fêmea, reto, codificação A e 4 contatos.
Confira no datasheet do equipamento a atribuição dos contatos e valide que a ligação atende à tensão e à corrente permitidas pelo cabo.
Planeje o percurso de 50 m evitando tração, esmagamento e danos ao revestimento; para aplicação flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Inspecione o conector, a vedação EPDM e a região de acoplamento antes de conectar; mantenha as superfícies de vedação limpas e sem danos.
Acople o conector alinhando corretamente as partes e aperte o bloqueio dentro da faixa declarada de 0,6...1,5 Nm.
Após a montagem, verifique a fixação, a continuidade e a pinagem conforme o equipamento conectado; não exceda os limites elétricos ou ambientais especificados.

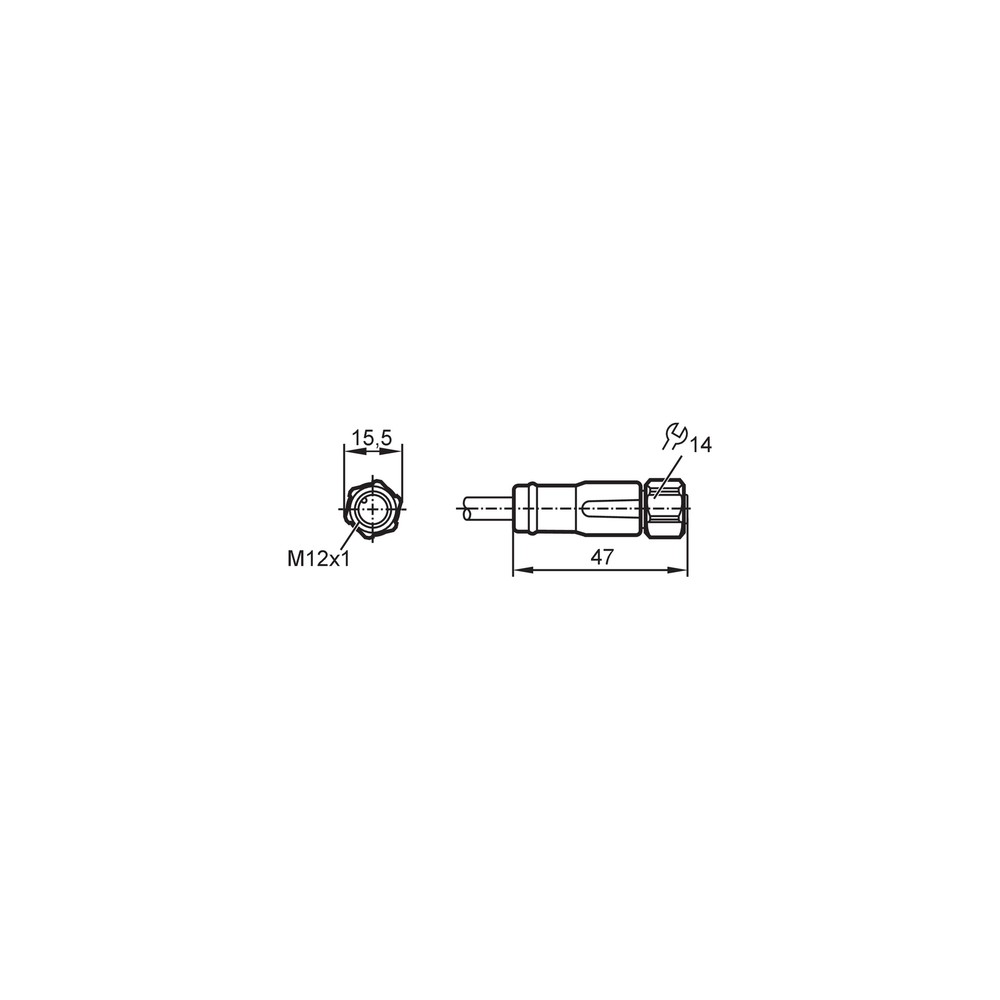

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Verifique o acoplamento mecânico, compare a pinagem do equipamento com o datasheet e teste a continuidade dos condutores com o circuito desenergizado.
A conexão apresenta falha intermitente durante movimento.	Raio de curvatura abaixo do mínimo, esforço de tração ou movimento fora das condições declaradas.	Inspecione o percurso, confira o raio de curvatura em relação ao diâmetro do cabo e compare velocidade, aceleração e temperatura com os dados técnicos.
Há umidade ou perda de proteção na conexão.	Vedação suja, danificada ou montagem inadequada do conector.	Desenergize o circuito, inspecione a vedação EPDM e as superfícies de acoplamento e refaça a montagem conforme as instruções do fabricante.
A conexão aquece ou ocorre falha elétrica sob carga.	Corrente ou tensão acima dos limites declarados, ou contato/conexão inadequadamente montados.	Meça a corrente e a tensão do circuito e confirme que não excedem 4 A e < 250 V AC / < 300 V DC; inspecione o acoplamento e a condição dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF484 — PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF484 e para que tipo de aplicação ele foi especificado?

É um cabo de conexão IFM com conector fêmea M12, indicado para áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica 50 m de comprimento e 4 contatos.

Quais são os limites elétricos e a proteção declarados?

A tensão de operação é inferior a 250 V AC ou 300 V DC, com corrente nominal de 4 A. Os graus de proteção informados são IP65, IP67, IP68 e IP69K.

Para que equipamento este cabo não serve por incompatibilidade de conector?

Não corresponde a uma conexão que exija conector macho, outra codificação ou quantidade de contatos diferente de M12 fêmea, codificação A, 4 contatos. A ficha não permite especificar versões ou equipamentos particulares incompatíveis.

Posso usar o EVF484 em qualquer circuito ou protocolo M12?

Não é possível afirmar compatibilidade universal: o formato M12 não confirma por si só a pinagem nem o protocolo. Verifique esses dados no equipamento e respeite os limites elétricos do cabo.

O dispositivo não liga; o que devo verificar antes de trocar o cabo?

Confira primeiro se o conector está totalmente acoplado e se a pinagem corresponde ao dispositivo. Com o circuito desenergizado, verifique também a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual é a causa provável?

Uma causa possível é flexão abaixo do raio mínimo ou movimento fora das condições declaradas. Inspecione o percurso, a integridade do cabo e os limites de movimento especificados.

Este produto é fornecido como kit com outros conectores ou acessórios?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. O produto descrito é o cabo de conexão EVF484.

Quando devo escolher outra versão de cabo?

Procure outra configuração se o projeto exigir comprimento diferente de 50 m ou uma interface diferente de M12 fêmea reta, codificação A, 4 contatos. Confirme também tensão, corrente e pinagem exigidas pela aplicação.

Que cuidado devo ter ao instalar o cabo em um percurso flexível?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Para movimento, considere as condições declaradas de temperatura, velocidade e aceleração.

Como devo apertar o conector durante a montagem?

A ficha declara torque máximo de aperto de 0,6...1,5 Nm para a conexão. Alinhe o conector antes de acoplar e consulte o datasheet para as instruções completas de instalação.

GLOSSÁRIO TÉCNICO

M12, codificação A

Configuração mecânica identificada para o conector circular do cabo; a compatibilidade também depende da quantidade de contatos e da pinagem do dispositivo. (Ref.: conexão elétrica do soquete: M12 reto, codificação A; 4 contatos.)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de objetos e água, conforme as condições de ensaio e montagem aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K.)

Raio mínimo de curvatura

Menor raio indicado para curvar o cabo em aplicação flexível; o valor é relativo ao diâmetro do cabo, não um valor fixo em milímetros. (Ref.: mínimo de 10 x o diâmetro do cabo.)

MPPE

Material indicado para o cabo na ficha técnica do produto. (Ref.: cabo MPPE, sem halogênio, cinza.)

EPDM

Material elastomérico especificado para a vedação do conector. (Ref.: material da vedação EPDM.)
