Cabo de Conexão M12 IFM EVF483 20m

Pré-visualizar: EVF483 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 20m 4 Polos IP69K

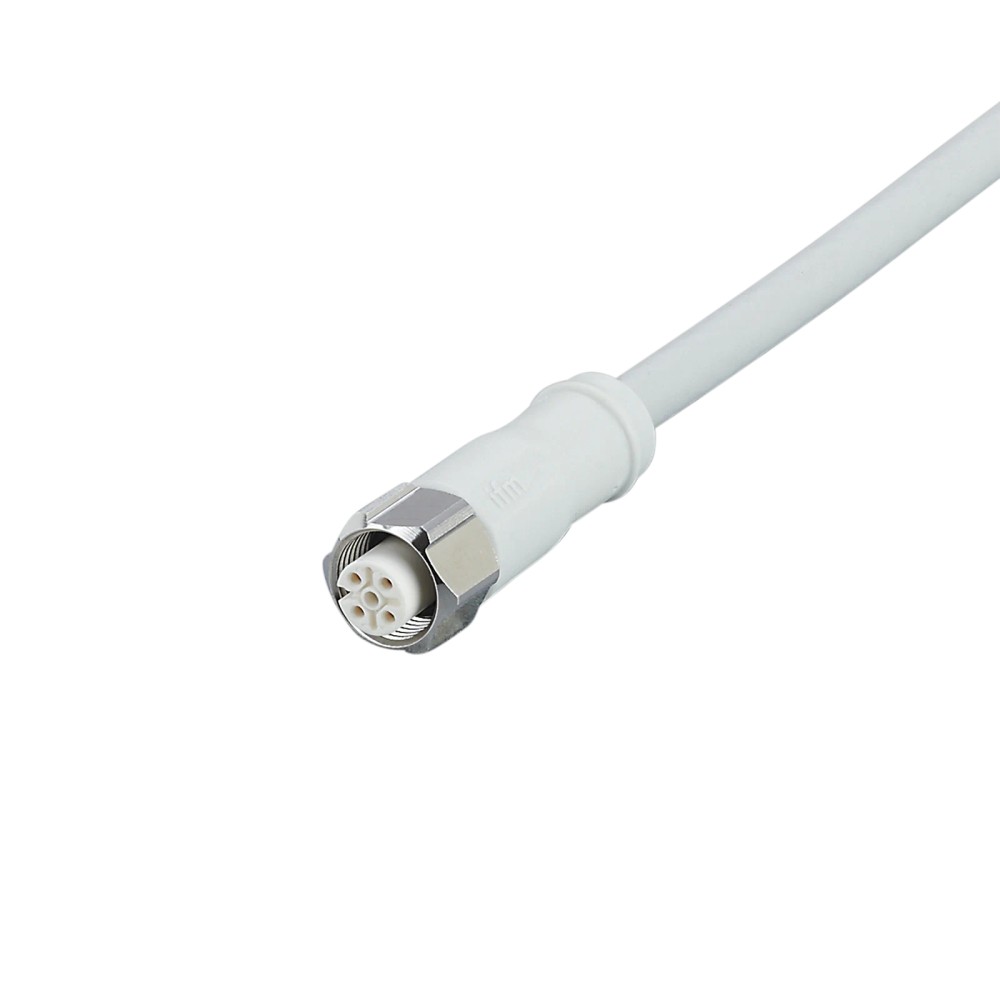

EVF483 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 20m 4 Polos IP69K

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF483
EAN: 4021179306638
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVF483 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 20m 4 Polos IP69K"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 4 polos

Comprimento

20 m

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF483, conector fêmea M12 reto, 4 polos, 20 m, IP65/IP67/IP68/IP69K

O IFM EVF483 é um cabo de conexão com conector fêmea M12 reto e 4 polos, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Tem 20 m de comprimento, contatos banhados a ouro e revestimento MPPE sem silicone e sem halogênio. Sua tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC; a capacidade de carga total é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF483
Conector	Fêmea M12 reto, codificação A, 4 polos
Comprimento do cabo	20 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, cinza, sem silicone e sem halogênio
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Conexão e vedação	Porca em aço inoxidável 316L; vedação EPDM
Raio mínimo de flexão	10 × diâmetro do cabo em aplicação flexível

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface fêmea M12 compatível mecanicamente, codificação A e 4 polos, quando a aplicação elétrica respeitar os limites especificados.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada na ficha.
Percursos que requeiram cabo de 20 m e atendam às condições ambientais e de flexão especificadas.

⚠ Considere outro se precisa de:

Aplicações que exijam tensão superior a < 250 V AC ou < 300 V DC, ou corrente total acima de 4 A.
Aplicação móvel fora da faixa indicada de 0 a 100 °C ou aplicação flexível com raio de curvatura menor que 10 vezes o diâmetro do cabo.
Conexões com número de polos, codificação ou geometria incompatíveis; confirmar os requisitos do dispositivo antes da conexão.

APLICAÇÕES E USO

Aplicação indicada no catálogo: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; respeite as condições de montagem e proteção do conector.
Possibilidade de uso em instalação móvel somente dentro da faixa informada de 0 a 100 °C e das condições de movimento declaradas: deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s². Confirme se a configuração real corresponde a essas condições.
Em aplicação flexível, considere o raio mínimo de 10 vezes o diâmetro do cabo. A ficha informa mais de 1.000.000 de ciclos de curvatura, mas não detalha no contexto todas as condições do ensaio; consulte o datasheet para validar a aplicação específica.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF483, conector fêmea M12 reto, 4 polos, 20 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF483 quando

A instalação requerer cabo de 20 m com conector fêmea M12 reto, codificação A, 4 polos, e os limites elétricos e ambientais informados forem atendidos.

Verifique outra configuração quando

O equipamento exigir conector macho, outra codificação, quantidade diferente de polos ou comprimento diferente de 20 m. A ficha não identifica modelos alternativos; compare os requisitos da interface no datasheet do dispositivo.

Avalie cuidadosamente a movimentação

Para aplicação flexível, respeite raio mínimo de 10 vezes o diâmetro do cabo. Para uso móvel, a faixa informada é de 0 a 100 °C; não extrapole essa faixa.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Modelo / SKU	EVF483	Código de identificação do produto.
GTIN	4021179306638	Identificador comercial informado na ficha.
Part number do anúncio	EVF483	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	ADOGH040VAP0020P04	Referência indicada no catálogo associado ao GTIN.
Categoria	Tecnologia de conexão; cabos de conexão	Classificação do produto.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de uso informado no catálogo.

Conexão elétrica
Tipo de produto	Cabo de conexão com conector fêmea	Função declarada para o produto.
Conector	1 × M12, reto, codificação A	Configuração da conexão elétrica.
Polos / contatos	4 contatos, banhados a ouro	Quantidade e acabamento informados para o conector.
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados de tensão de operação.
Capacidade de carga total	4 A	Limite de corrente total informado na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor; a ficha não atribui função elétrica a cada condutor.
Classe de proteção	II	Classificação declarada no catálogo.

Construção e materiais
Comprimento do cabo	20 m	Comprimento total informado.
Cabo	Cinza, Ø 6,2 mm; 4 × 1,00 mm² (32 × Ø 0,2 mm)	Construção e seção dos condutores conforme catálogo.
Material do revestimento	MPPE	Material declarado para o cabo.
Propriedades do cabo	Sem silicone e sem halogênio	Características declaradas na ficha.
Material do invólucro	PP, sem halogênio	Material informado para o corpo do conector.
Material da porca / bloqueio	1.4404, aço inoxidável 316L	Material informado para o bloqueio do conector.
Material da vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para o conector.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica informada para uso móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento informada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Movimentação e flexão
Ciclos de curvatura	> 1.000.000	Valor declarado para ciclos de curvatura; condições detalhadas devem ser consultadas no datasheet.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Raio mínimo declarado para aplicação flexível; não equivale a um valor absoluto sem considerar o diâmetro.
Esforço de torção	± 180 °/m	Limite de torção informado no catálogo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento declaradas para essa velocidade.

Dados físicos e embalagem
Dimensões do conector	15,5 × 15,5 × 47 mm	Dimensões informadas para o produto no catálogo.
Peso	1329 g	Peso informado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; compatibilidade de protocolo não declarada.

• Compatibilidade de ligação depende da interface M12 codificada A, 4 polos e dos requisitos elétricos do dispositivo conectado.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 4 contatos banhados a ouro. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco. Verifique o esquema do dispositivo antes de ligar; a ficha não detalha a função elétrica de cada pino.

Processo Não se aplica: é um cabo de conexão elétrica, sem conexão de processo indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 macho, codificação A, 4 polos, e requisitos elétricos dentro dos limites informados	✓	A geometria fêmea M12, codificação A e 4 polos corresponde mecanicamente; a compatibilidade elétrica deve ser confirmada no pinout do dispositivo.
Dispositivo com conector fêmea M12	✗	O EVF483 também possui conector fêmea; não forma conexão direta entre duas interfaces fêmea.
Circuito que demande tensão acima dos limites especificados ou corrente total superior a 4 A	✗	Excede os limites elétricos declarados para o cabo.
Aplicação com protocolo de comunicação que exija validação específica	✗	A ficha não declara protocolos nem compatibilidade de comunicação; confirme com o fabricante do dispositivo.
Uso em área úmida e higiênica na indústria de alimentos, com montagem e condições compatíveis com os graus IP declarados	✓	Essa aplicação é indicada no catálogo; o grau de proteção depende da montagem correta e das condições de uso previstas pelo fabricante.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF483, conector fêmea M12 reto, 4 polos, 20 m, IP65/IP67/IP68/IP69K

Confirme que a interface do equipamento é compatível com conector M12 macho, codificação A e 4 polos; confira também os requisitos elétricos.
Desenergize o circuito antes de realizar a conexão e consulte o pinout do equipamento, pois as funções dos fios não estão especificadas na ficha do cabo.
Verifique o estado do conector, dos contatos e da vedação EPDM; não instale componentes danificados ou contaminados.
Acople o conector alinhando as roscas, sem forçar o encaixe, e aperte conforme a faixa de torque declarada de 0,6 a 1,5 Nm.
Posicione o cabo sem exceder o raio mínimo de flexão de 10 vezes seu diâmetro e sem ultrapassar os limites de movimentação aplicáveis.
Após a montagem, confira a fixação, a continuidade e a operação do circuito; não presuma o grau de proteção se o acoplamento e a instalação não estiverem corretos.

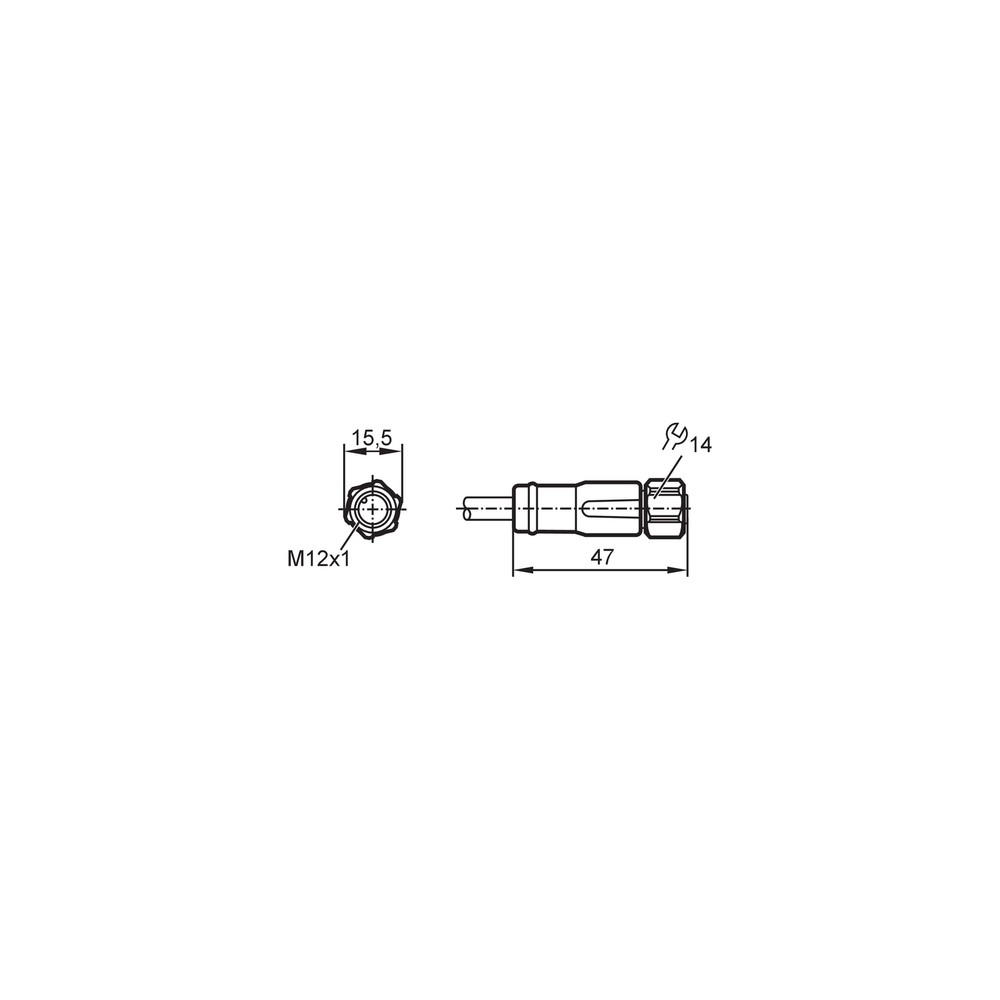

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conexão elétrica incompatível, condutor interrompido ou pinout do equipamento diferente da ligação realizada.	Desenergize o circuito, confira o pinout do dispositivo, as cores dos condutores e a continuidade dos quatro polos.
Há aquecimento ou interrupção sob carga.	Corrente total acima de 4 A, tensão fora dos limites especificados ou contato mal acoplado.	Meça tensão e corrente em condições de operação e inspecione o acoplamento e os contatos; compare os valores com os limites da ficha.
A conexão apresenta umidade ou perda de vedação.	Acoplamento incompleto, vedação EPDM danificada ou instalação incompatível com as condições requeridas para o grau IP.	Inspecione a vedação e as superfícies de conexão, confirme o aperto dentro de 0,6 a 1,5 Nm e verifique a montagem conforme o datasheet.
O cabo falha durante movimentação ou apresenta dano na curvatura.	Raio de flexão inferior a 10 vezes o diâmetro, torção ou condições de movimento diferentes das declaradas.	Inspecione o percurso e o raio de curvatura; compare velocidade, aceleração, deslocamento e torção com os limites informados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF483 em português (Datasheet) Desenho em escala IFM EVF483 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF483 e em que aplicação ele é indicado?

É um cabo de conexão IFM com conector fêmea M12 reto de 4 polos e 20 m. O catálogo o indica para áreas úmidas e higiênicas na indústria de alimentos.

Com quais conexões e limites elétricos devo conferir a compatibilidade?

Verifique se o equipamento aceita conexão M12 macho, codificação A e 4 polos, além de tensão inferior a 250 V AC ou 300 V DC e corrente total de até 4 A. A ficha não especifica protocolo nem função de cada pino.

O que acompanha a embalagem?

A ficha informa uma peça por embalagem: o cabo de conexão EVF483. Não há acessórios adicionais listados.

Posso conectar o EVF483 diretamente a outro conector fêmea M12?

Não há conexão direta entre duas interfaces fêmea. O cabo tem conector fêmea, portanto a outra interface precisa ser mecanicamente compatível, normalmente M12 macho com codificação A e 4 polos.

Este cabo serve para um circuito acima de 4 A?

Não conforme os limites declarados: a capacidade de carga total é 4 A. Se o circuito exigir mais corrente, selecione uma conexão especificada para essa carga.

O cabo está falhando: o que verifico antes de substituí-lo?

Confira primeiro continuidade, acoplamento do conector e pinout do equipamento. Verifique também se a tensão e a corrente estão dentro dos limites especificados.

A conexão está permitindo entrada de umidade; qual pode ser a causa?

Acoplamento incompleto, vedação EPDM danificada ou montagem inadequada podem comprometer a proteção. Inspecione a vedação e confirme o torque indicado e as instruções do datasheet.

Como diferencio uma falha do cabo de um problema no dispositivo?

Com o circuito desenergizado, verifique a continuidade dos condutores e inspecione os contatos; depois compare a ligação com o pinout do dispositivo. A ficha do cabo informa as cores, mas não atribui função elétrica a cada fio.

Como escolher entre este cabo e outra versão M12?

Escolha o EVF483 quando forem necessários conector fêmea reto M12 codificado A, 4 polos e comprimento de 20 m. Para outra geometria, gênero de conector, codificação, quantidade de polos ou comprimento, compare os requisitos com a ficha da versão desejada.

Que cuidados devo tomar na instalação em uma esteira ou aplicação flexível?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições de movimentação declaradas. Confira no datasheet se o percurso real corresponde às condições informadas para velocidade e aceleração.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de chaveamento mecânico do conector M12; deve corresponder à interface do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, sujeita às condições de montagem especificadas. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo a respeitar ao curvar o cabo em aplicação flexível; a ficha estabelece uma relação com o diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

Capacidade de carga total

Limite de corrente total indicado para o cabo; não deve ser excedido na aplicação. (Ref.: 4 A)

Vedação EPDM

Elemento de vedação feito de EPDM, material especificado para o conector. (Ref.: material da vedação: EPDM)
