Cabo Conector Fêmea M12 IFM EVF483 20m IP69K

Pré-visualizar: EVF483 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m 4 Polos IP69K

EVF483 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m 4 Polos IP69K

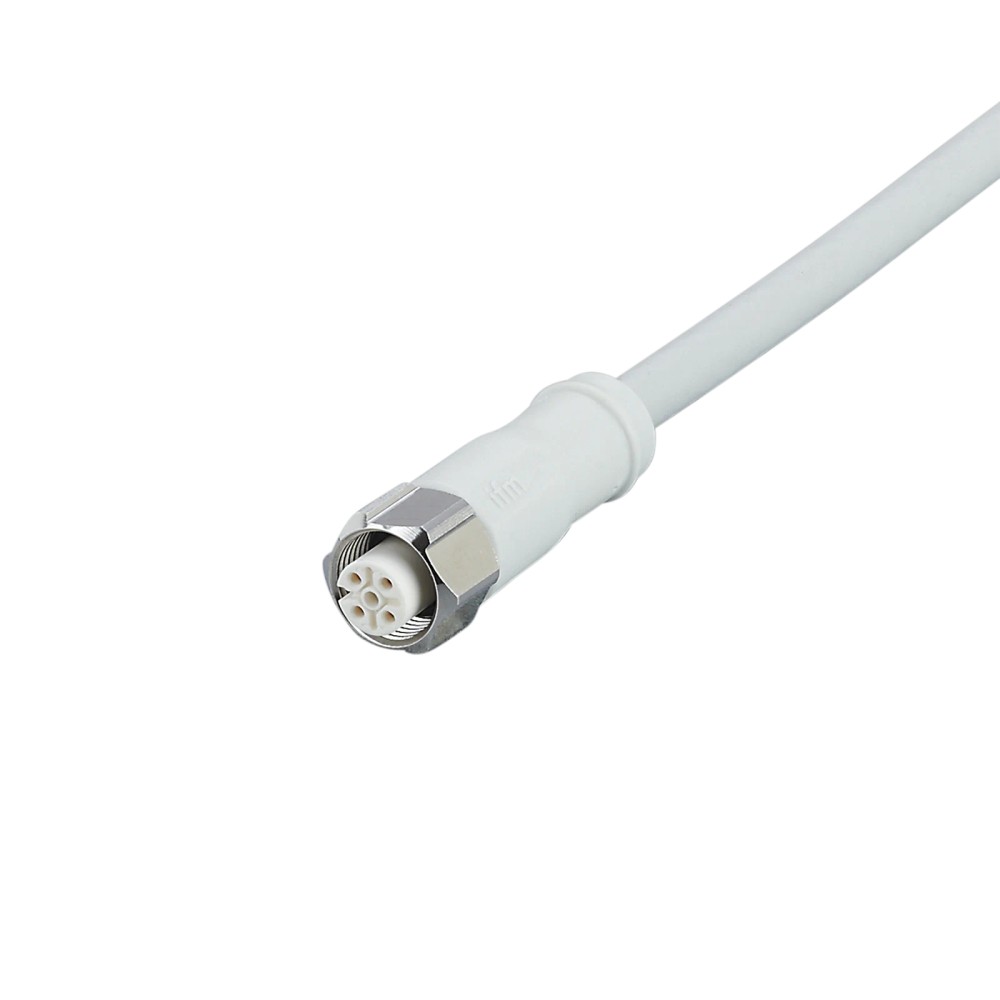

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF483
EAN: 4021179306638
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF483 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 20m 4 Polos IP69K"

Destaques do Produto

Comprimento

20 m

Lado do cabo

Conector fêmea M12 reto, 4 polos, codificação A

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF483, conector fêmea M12 reto, 4 polos, 20 m, IP65/IP67/IP68/IP69K

O IFM EVF483 é um cabo de conexão de 20 m com conector fêmea M12 reto, 4 polos, para conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção especificada como IP65, IP67, IP68 e IP69K, revestimento de MPPE sem silicone e sem halogênio, e contatos banhados a ouro. A tensão de operação indicada é inferior a 250 V AC; a ficha também informa inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF483
Conector	Fêmea M12 reto, codificação A, 4 polos
Comprimento do cabo	20 m
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Revestimento do cabo	MPPE, cinza, sem halogênio, Ø 6,2 mm
Seção e composição dos condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)
Temperatura ambiente	-25 a 100 °C
Material da porca de bloqueio	Aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de dispositivos com interface fêmea M12 compatível, 4 polos e codificação A, quando forem necessários 20 m de cabo.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme a aplicação declarada para o produto.
Aplicações dentro dos limites elétricos informados: tensão inferior a 250 V AC ou 300 V DC e carga total de até 4 A.
Instalações que requeiram as classes de proteção IP65, IP67, IP68 ou IP69K, observadas as condições de montagem e uso do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija comprimento diferente de 20 m sem confirmar se esse comprimento atende ao projeto.
Não usar além dos limites declarados de tensão ou da capacidade de carga total de 4 A.
Não considerar o conector compatível apenas por ser M12: verificar codificação, número de polos, geometria e pinagem do dispositivo correspondente.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos.
Pode ser considerado em instalações que precisem de cabo M12 de 20 m e atendam aos limites elétricos declarados; essa adequação é uma possibilidade técnica a validar com a pinagem e os requisitos do equipamento conectado.
Para uso em movimento, observar os dados específicos de temperatura, raio mínimo de curvatura, ciclos de curvatura, velocidade e aceleração informados na ficha; não extrapolar essas condições.
A ficha não especifica protocolo de comunicação, compatibilidade com equipamentos determinados nem condições detalhadas de limpeza. Verificar esses requisitos na documentação do fabricante e do equipamento.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF483, conector fêmea M12 reto, 4 polos, 20 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF483 quando

A interface do dispositivo aceitar um conector fêmea M12 reto, de codificação A e 4 polos, e o projeto exigir um cabo de 20 m para áreas úmidas e higiênicas na indústria de alimentos.

Verifique os limites elétricos

Confirme que a tensão de operação fica abaixo de 250 V AC ou 300 V DC e que a corrente total não excede 4 A. A ficha não informa protocolos ou dispositivos específicos compatíveis.

Considere outra configuração quando

O equipamento exigir outro comprimento, conector, codificação ou número de polos. Compare a pinagem e a conexão elétrica do dispositivo com os dados do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF483	Identificação do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional declarada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha.
Marca	ifm	Fabricante indicado no anúncio.
SKU	EVF483	Código do produto no anúncio.
GTIN	4021179306638	Identificador comercial informado.
Part number	ADOGH040VAP0020P04	Código de peça indicado no conjunto de dados do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados para operação.
Capacidade de carga total	4 A	Valor de carga total informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.

Conexão elétrica e condutores
Conector	1 x M12, fêmea, reto, codificação A	Configuração do conector no lado do cabo.
Contatos	4, banhados a ouro	Número e acabamento dos contatos declarados.
Corpo do conector	PP, sem halogênio	Material declarado para o corpo do conector.
Bloqueio/porca	Aço inoxidável 1.4404 / 316L	Material declarado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto da conexão.
Vedação do conector	EPDM	Material de vedação declarado.
Cabo	20 m, MPPE, sem halogênio, cinza, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção, comprimento e dimensões dos condutores informados.
Cores dos fios	BK=preto, BN=marrom, BU=azul, WH=branco	Código de cores indicado; consultar o esquema do fabricante para atribuição dos pinos.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68, IP69K	Classes declaradas para o produto; a condição efetiva depende da montagem correta e das condições especificadas pelo fabricante.
Material do revestimento do cabo	MPPE	Material declarado para o revestimento.
Material do invólucro	PP, sem halogênio	Material e característica declarados para o corpo do conector.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Contatos banhados a ouro	Sim	Acabamento dos contatos declarado.

Condições ambientais e movimento
Temperatura ambiente	-25...100 °C	Faixa ambiente informada para o produto.
Temperatura ambiente em movimento	0...100 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10...100 %	Faixa de armazenamento declarada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.
Ciclos de curvatura	> 1.000.000	Resistência a ciclos de curvatura declarada; condições de ensaio devem ser consultadas no datasheet.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro externo do cabo.
Esforço de torção	± 180 °/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento declarada para o cabo.

Dados mecânicos e logísticos
Comprimento	20 m	Comprimento total declarado.
Dimensões do conector	15,5 x 15,5 x 47 mm	Dimensões informadas para o conjunto do conector.
Peso	1329 g	Peso indicado no conjunto de dados; a variante também aparece com valor arredondado de 1,33 kg.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação nem dispositivos específicos compatíveis.

• Compatibilidade elétrica e mecânica depende da correspondência entre conector M12, codificação A, 4 polos e pinagem do equipamento conectado.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 4 contatos banhados a ouro. Tensão de operação informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. A ficha indica as cores dos fios BK=preto, BN=marrom, BU=azul e WH=branco; confirmar a atribuição dos pinos no datasheet e no dispositivo antes de energizar.

Processo Não se aplica: é um cabo de conexão elétrica, não possui conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 compatível, codificação A, 4 polos, pinagem correspondente e necessidade de cabo de 20 m	✓	A configuração declarada do cabo é M12 reto, codificação A, 4 contatos e 20 m; a pinagem do dispositivo deve ser validada separadamente.
Aplicação dentro de < 250 V AC ou < 300 V DC e carga total de até 4 A	✓	Esses são os limites elétricos informados na ficha do produto.
Conexão que requer outro número de polos, outra codificação ou outro comprimento	✗	A configuração declarada é 4 polos, codificação A e 20 m; não há evidência de que esta versão atenda a outra configuração.
Aplicação com protocolo ou dispositivo cuja compatibilidade não foi documentada na ficha	✗	A ficha não declara protocolos ou modelos de dispositivos compatíveis; é necessário validar a interface e a pinagem com a documentação do fabricante.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF483, conector fêmea M12 reto, 4 polos, 20 m, IP65/IP67/IP68/IP69K

Confirme que a interface do equipamento aceita M12 fêmea, codificação A e 4 polos; valide também a pinagem no datasheet do equipamento.
Verifique que o comprimento de 20 m e os limites elétricos do cabo atendem ao projeto antes da instalação.
Roteie o cabo sem exceder o raio mínimo de flexão indicado e sem submeter o conjunto a esforços além das condições de movimento declaradas.
Inspecione o conector, os contatos e a vedação; mantenha as superfícies de conexão limpas antes do acoplamento.
Acople o conector alinhando as partes sem forçar os contatos e aperte dentro da faixa declarada de 0,6...1,5 Nm.
Após a montagem, confira o assentamento da conexão, a atribuição dos condutores e a continuidade elétrica conforme o procedimento da instalação.

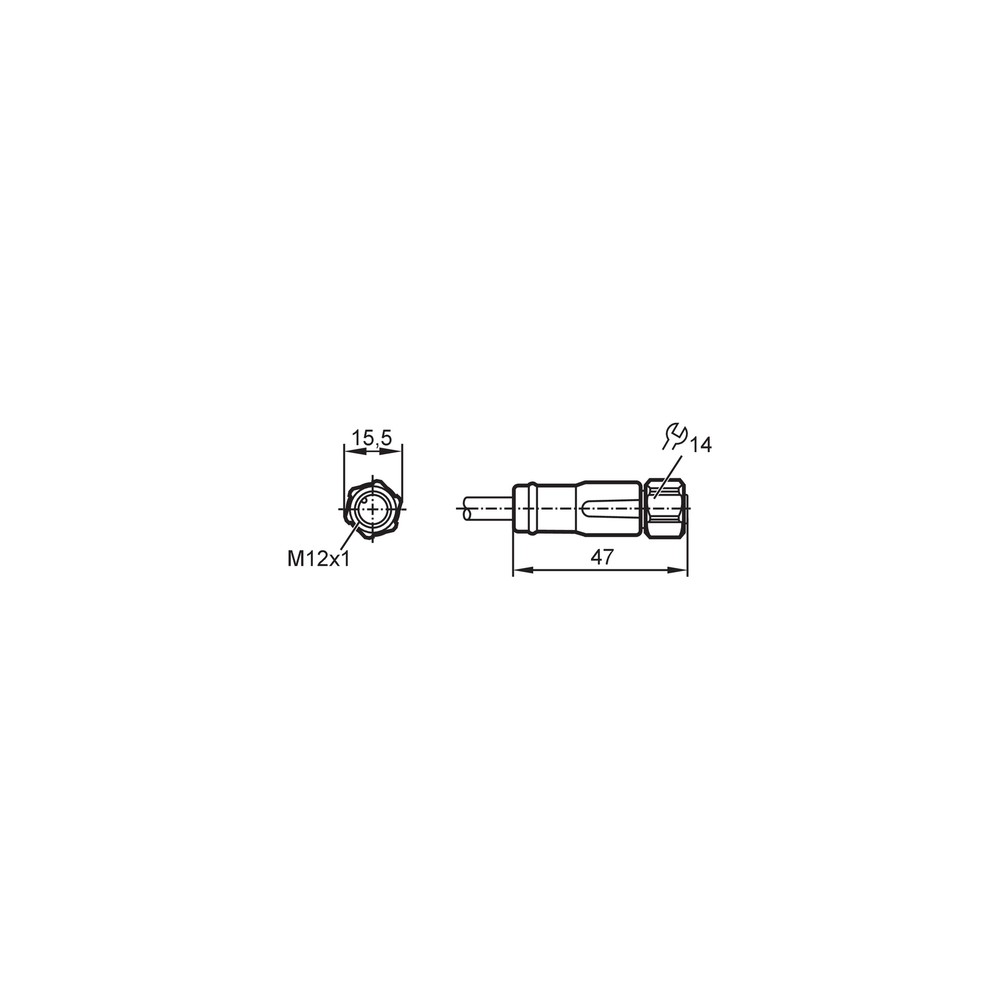

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece a conexão elétrica.	Possível incompatibilidade de codificação, número de polos ou pinagem entre o cabo e o dispositivo.	Confirme que ambos usam M12 codificação A e 4 polos; compare a atribuição dos pinos com os diagramas do cabo e do dispositivo.
A conexão apresenta interrupções durante operação móvel.	Possível esforço mecânico, curvatura abaixo do mínimo indicado ou movimento fora das condições especificadas.	Inspecione o trajeto do cabo e verifique raio de flexão, torção, velocidade, aceleração e sinais de dano.
A conexão não permanece corretamente acoplada.	Possível aperto fora da faixa especificada ou desalinhamento durante o acoplamento.	Desenergize conforme o procedimento da instalação, inspecione o encaixe e confirme alinhamento e torque de 0,6...1,5 Nm.
Há falha elétrica ou aquecimento na conexão.	Possível carga acima de 4 A, tensão fora dos limites declarados ou ligação incorreta dos condutores.	Meça tensão e corrente em condições seguras e compare com os limites da ficha; confira a pinagem e as cores dos fios antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF483 em português (Datasheet) Desenho em escala do conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF483 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, 4 polos e 20 m, indicado para áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade com o equipamento depende também da codificação e da pinagem.

O que acompanha o produto?

A ficha indica uma peça por embalagem: o cabo de conexão EVF483. Não há acessórios adicionais informados.

Quais são os limites elétricos e de proteção do EVF483?

A ficha informa tensão inferior a 250 V AC ou 300 V DC, carga total de 4 A e graus de proteção IP65, IP67, IP68 e IP69K. A instalação precisa respeitar as condições do fabricante.

Ele funciona com qualquer dispositivo que tenha conexão M12?

Não é possível confirmar apenas pelo formato M12. Verifique codificação A, 4 polos e correspondência da pinagem com o dispositivo; a ficha não lista protocolos nem modelos compatíveis.

Este cabo serve para uma conexão M12 de 5 polos ou outra codificação?

A configuração declarada é M12 codificação A, 4 polos. Portanto, não corresponde a uma interface que exija 5 polos ou outra codificação.

Posso usar o EVF483 acima de 4 A ou dos limites de tensão informados?

Não: a ficha declara carga total de 4 A e operação abaixo de 250 V AC ou 300 V DC. Para valores superiores, selecione uma solução cujas especificações atendam aos requisitos.

O dispositivo não comunica; o que devo verificar antes de trocar o cabo?

Confira primeiro o encaixe, a codificação, o número de polos e a pinagem dos dois dispositivos. A ficha do EVF483 não declara protocolos, então confirme também se o equipamento conectado usa uma interface elétrica compatível.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico fora das condições especificadas, como raio de curvatura insuficiente ou movimento acima dos valores declarados. Inspecione o percurso e compare com os limites de flexão e movimento do datasheet.

Como devo apertar e instalar o conector?

Alinhe o conector sem forçar os contatos e use o torque declarado de 0,6...1,5 Nm. Antes de energizar, confirme a pinagem no datasheet e no dispositivo conectado.

O cabo vem com esquema de pinagem ou desenho dimensional?

A ficha disponibiliza datasheet e desenho em escala. Consulte o datasheet para o esquema elétrico e confirme a atribuição dos pinos conforme o equipamento conectado.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 que deve corresponder à interface do equipamento conectado (Ref.: conexão elétrica M12, codificação A).

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos, cuja aplicação depende das condições de montagem e uso (Ref.: IP65, IP67, IP68 e IP69K).

MPPE

Material informado para o revestimento do cabo (Ref.: material do revestimento MPPE).

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível; deve ser calculado em relação ao diâmetro do cabo (Ref.: mínimo de 10 x diâmetro do cabo).

Carga total

Limite de corrente total declarado para a conexão, que não deve ser excedido (Ref.: capacidade de carga total de 4 A).
