Cabo Conector Fêmea M12 IFM 10m

Pré-visualizar: EVF482 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m, 4 Polos, IP69K

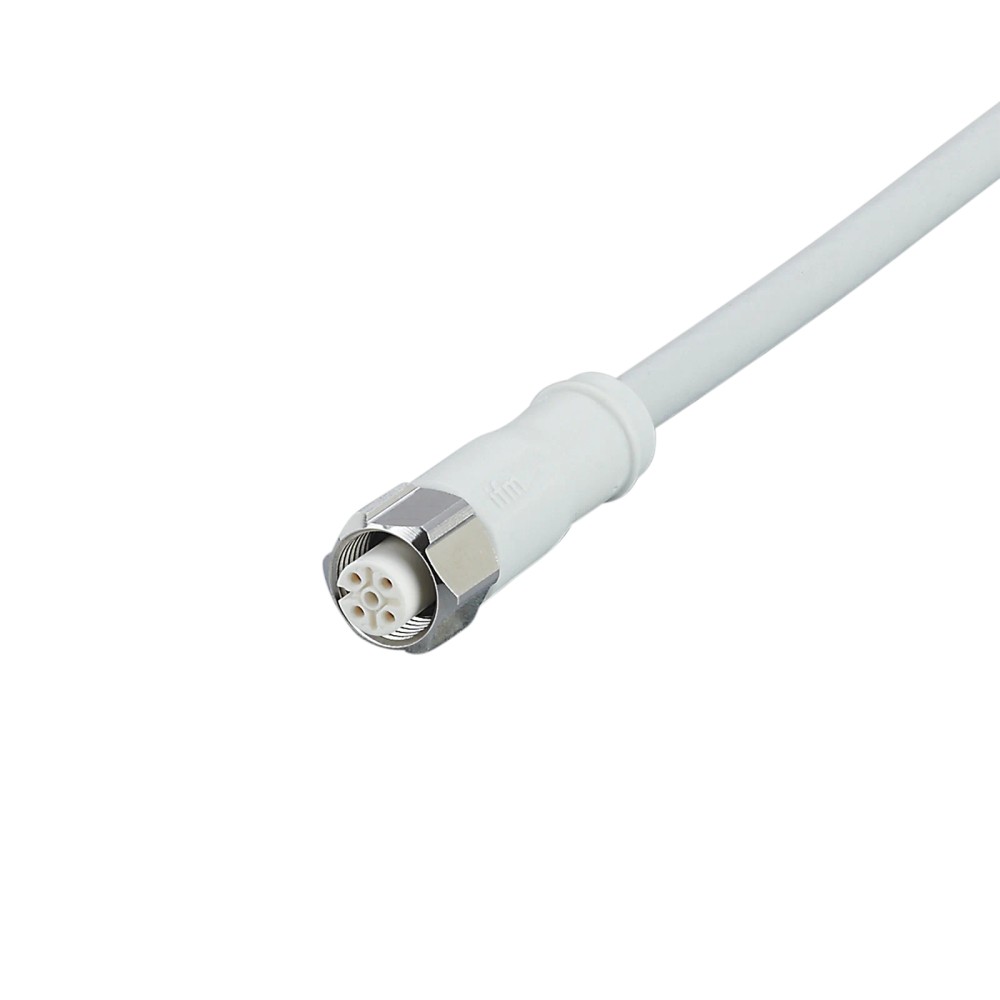

EVF482 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m, 4 Polos, IP69K

Imagem meramente ilustrativa

R$ 382,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF482
EAN: 4021179306621
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF482 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 10m, 4 Polos, IP69K"

Destaques do Produto

Comprimento

10 m

Conector

M12 fêmea, reto, codificação A, 4 polos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF482, conector fêmea M12 reto, 4 polos, 10 m, IP65/IP67/IP68/IP69K

O IFM EVF482 é um cabo de conexão com conector fêmea M12 reto, destinado à alimentação de energia para módulos de campo. Tem 10 m de comprimento, 4 contatos banhados a ouro e cabo MPPE sem silicone e sem halogênio. É especificado para áreas úmidas e higiênicas na indústria de alimentos, com graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVF482
Conector	1 x M12 fêmea, reto, codificação A, 4 contatos
Comprimento do cabo	10 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem silicone e sem halogênio
Seção e composição dos condutores	4 x 1,00 mm²; 32 x Ø 0,2 mm
Diâmetro do cabo	Ø 6,2 mm
Temperatura ambiente	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Alimentação de energia para módulos de campo com conexão compatível M12 fêmea, codificação A e 4 polos, respeitando os limites elétricos especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, considerando os graus de proteção indicados e a montagem adequada da conexão.

⚠ Considere outro se precisa de:

Não exceder a tensão de operação indicada (< 250 V AC / < 300 V DC) nem a capacidade de carga total de 4 A.
Não selecionar quando a instalação exigir conector de outro tipo, codificação, gênero ou número de polos; esses requisitos não correspondem à configuração descrita para o EVF482.

APLICAÇÕES E USO

Aplicação declarada: alimentação de energia para módulos de campo, desde que o conector e os requisitos elétricos do equipamento sejam compatíveis.
Aplicação declarada: uso em áreas úmidas e higiênicas na indústria de alimentos; a ficha informa graus IP65, IP67, IP68 e IP69K. A montagem e o acoplamento devem ser feitos corretamente para manter a proteção.
Em instalação móvel, observar a faixa de temperatura ambiente especificada de 0...100 °C e as condições de movimento declaradas: até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A ficha não declara protocolos de comunicação nem pinagem individual; confirme esses dados no datasheet e na documentação do dispositivo conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF482, conector fêmea M12 reto, 4 polos, 10 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF482 quando

A instalação exigir cabo de 10 m com conector M12 fêmea reto, codificação A, 4 contatos, e os requisitos de tensão e corrente estiverem dentro dos limites informados.

Verifique outra configuração quando

O equipamento exigir conexão com gênero, codificação, orientação, número de polos ou comprimento diferente. Confirme também que a aplicação respeita a capacidade de carga total e a tensão de operação do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea IFM EVF482	Identificação do produto na ficha.
SKU / part number do anúncio	EVF482	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	ADOGH040VAP0010P04	Identificador informado nos dados do catálogo.
GTIN	4021179306621	Identificador comercial informado na ficha.
Marca	IFM / ifm electronic	Fabricante indicado nos dados do produto.
Aplicação declarada	Alimentação de energia para módulos de campo	Uso informado na ficha técnica.
Ambiente de aplicação declarado	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de uso informado na descrição do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados para operação.
Capacidade de carga total	4 A	Valor máximo de carga total indicado na ficha.
Classe de proteção	II	Classificação especificada nos dados técnicos.

Conexão elétrica
Conector	1 x M12, fêmea, reto	Configuração do soquete indicada na ficha.
Codificação	A	Codificação mecânica declarada para o conector.
Número de contatos	4	Quantidade de contatos do conector.
Acabamento dos contatos	Banhados a ouro	Material/acabamento informado para os contatos.
Corpo do conector	PP, sem halogênio	Material informado para o corpo.
Bloqueio	1.4404, aço inoxidável / 316L	Material especificado para o elemento de bloqueio.
Vedação	EPDM	Material especificado para a vedação.
Torque de aperto máximo	0,6...1,5 Nm	Faixa indicada para o aperto da conexão.

Cabo e construção
Comprimento	10 m	Comprimento nominal do cabo.
Material do cabo	MPPE	Material indicado para o cabo.
Composição dos condutores	4 x 1,00 mm² (32 x Ø 0,2 mm)	Construção dos condutores conforme dados do catálogo.
Diâmetro externo do cabo	Ø 6,2 mm	Dimensão informada para o cabo.
Cor do cabo	Cinza	Cor indicada nos dados do cabo.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada para cabo e corpo do conector.
Tolerância a dobras e deslocamentos	Sim	Característica especial declarada na ficha.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68, IP69K	Graus informados na ficha; a proteção depende da montagem e do acoplamento corretos.
Temperatura ambiente	-25...100 °C	Faixa de temperatura ambiente especificada.
Temperatura ambiente em aplicação móvel	0...100 °C	Faixa indicada para uso móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática declarada para armazenamento.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Durabilidade declarada para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro externo especificado.
Esforço de torção	± 180 °/m	Valor de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada pelo fabricante.
Peso	675,2 g	Massa informada nos dados do catálogo.
Dimensões informadas	15,5 x 15,5 x 47 mm	Dimensões apresentadas na ficha importada; consulte o desenho dimensional para identificar as referências dimensionais.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado para este cabo.

• A ficha identifica seu uso como alimentação de energia para módulos de campo; a compatibilidade depende da conexão e dos limites elétricos do equipamento conectado.

Conexões

Elétrica Conector fêmea M12 reto, codificação A, 4 contatos banhados a ouro. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica deve ser confirmada com a pinagem e os requisitos do dispositivo conectado; a ficha fornecida não detalha a atribuição individual dos pinos.

Processo Não se aplica: trata-se de um cabo elétrico com conector M12, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Alimentação de módulo de campo com M12 macho, codificação A, 4 polos, e requisitos elétricos dentro dos limites do cabo	✓	A configuração do soquete é M12 fêmea, reto, codificação A, 4 contatos; o uso indicado é alimentação de energia para módulos de campo. Confirme a pinagem do dispositivo.
Aplicação que exija mais de 4 A de carga total	✗	A capacidade de carga total especificada é 4 A.
Aplicação que exceda < 250 V AC ou < 300 V DC	✗	Esses são os limites de tensão de operação informados para o produto.
Conexão que exija outro gênero, codificação ou número de contatos	✗	A ficha especifica conector fêmea M12 reto, codificação A, com 4 contatos; não declara compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF482, conector fêmea M12 reto, 4 polos, 10 m, IP65/IP67/IP68/IP69K

Confirme que o dispositivo possui conexão compatível com M12 fêmea, codificação A e 4 contatos, e valide a pinagem antes da ligação.
Verifique se a tensão e a carga total do circuito permanecem dentro dos limites especificados para o cabo.
Inspecione cabo, contatos, vedação e rosca antes da montagem; não utilize componentes danificados.
Alinhe os conectores antes de acoplar e aperte a conexão sem exceder o torque máximo indicado de 0,6...1,5 Nm.
Durante a instalação, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo para aplicação flexível e evite esforços fora dos valores declarados.
Após a montagem, confira o acoplamento e a vedação; para atribuição dos pinos, consulte o datasheet e as informações do equipamento conectado.

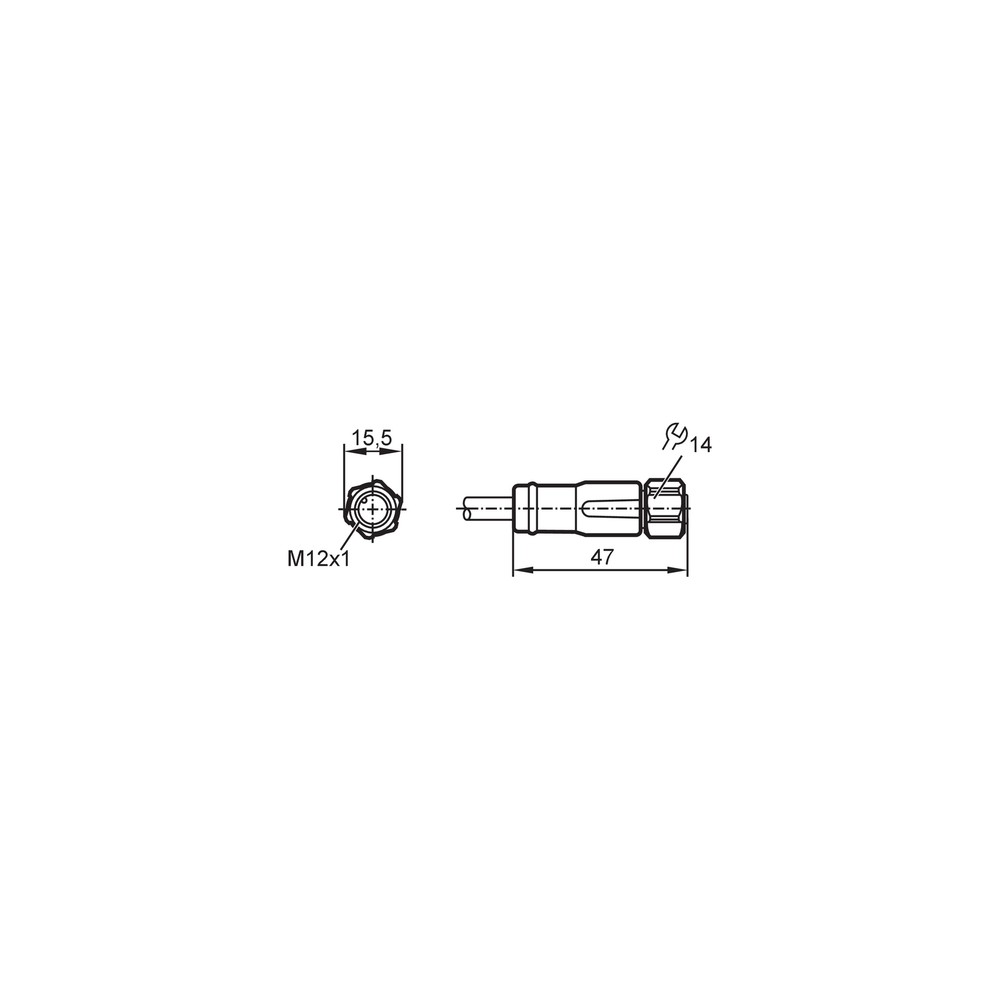

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O módulo conectado não recebe alimentação.	Conector não acoplado corretamente, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Confira o acoplamento e a pinagem no datasheet do dispositivo; meça a tensão no ponto de conexão e verifique se a carga total não excede 4 A.
Há interrupções de alimentação quando o cabo se movimenta.	Possível dano ou esforço mecânico no cabo, ou flexão abaixo do raio mínimo especificado.	Inspecione o cabo ao longo do percurso e compare a instalação com o raio mínimo de 10 vezes o diâmetro do cabo; verifique a continuidade com o circuito desenergizado.
A conexão apresenta sinais de umidade após a limpeza ou em área úmida.	Acoplamento ou vedação incorretos, ou dano na vedação; o grau de proteção depende da montagem adequada.	Desenergize o circuito, inspecione a vedação EPDM e as superfícies de contato e confirme o aperto conforme a faixa indicada, sem exceder o torque máximo.
O conector não acopla ao dispositivo.	Diferença de gênero, codificação, número de polos ou configuração mecânica entre os conectores.	Compare o conector do dispositivo com a especificação do EVF482: M12 fêmea, reto, codificação A e 4 contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF482 (PT-BR) (Datasheet) Desenho em escala IFM EVF482 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF482 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 reto de 4 polos, indicado para alimentação de energia de módulos de campo. Seu comprimento é de 10 m.

Com quais conectores ele pode ser compatível?

A ficha especifica um conector fêmea M12 reto, codificação A, com 4 contatos. Confirme o gênero, a codificação, a pinagem e os requisitos elétricos do equipamento complementar antes da conexão.

O cabo acompanha algum acessório?

A ficha informa 1 peça por embalagem e não lista acessórios adicionais. Portanto, não há acessórios inclusos especificados nos dados disponíveis.

Posso usar este cabo com um conector M12 de outra codificação ou com outro número de polos?

A configuração especificada é M12 fêmea, codificação A, com 4 contatos. A ficha não declara compatibilidade com outras codificações ou quantidades de polos.

Este cabo serve para alimentar um equipamento que exige mais de 4 A?

Não: a capacidade de carga total especificada é 4 A. Verifique a corrente total requerida pelo circuito antes de selecionar o cabo.

O módulo não liga; o que devo verificar antes de trocar o cabo?

Confira o acoplamento, a tensão presente e a pinagem indicada para o dispositivo conectado. Verifique também se a carga total está dentro de 4 A e se a alimentação respeita os limites de tensão do cabo.

A alimentação falha quando o cabo se move; o que pode estar acontecendo?

Uma interrupção pode estar relacionada a dano mecânico ou a uma instalação que não respeita o raio mínimo de flexão para aplicação flexível. Inspecione o percurso e verifique a continuidade com o circuito desenergizado.

Como escolher entre o EVF482 e outro cabo M12?

Escolha o EVF482 quando forem necessários 10 m, conector fêmea M12 reto, codificação A e 4 contatos, com requisitos elétricos dentro dos limites informados. Se o equipamento exigir outra configuração de conector ou comprimento, procure uma versão correspondente.

Que cuidado devo ter na instalação do EVF482?

Alinhe os conectores antes de acoplar e respeite o torque indicado de 0,6...1,5 Nm. Em aplicação flexível, mantenha o raio mínimo de 10 vezes o diâmetro do cabo.

A ficha informa qual protocolo de comunicação o cabo suporta?

Não há protocolo de comunicação especificado. A ficha declara uso para alimentação de energia; consulte o datasheet e a documentação do equipamento para confirmar pinagem e requisitos da conexão.

GLOSSÁRIO TÉCNICO

M12

Tipo de conexão circular indicado para o conector do cabo. (Ref.: conector M12 fêmea, reto)

Codificação A

Configuração de codificação mecânica declarada para o conector M12. (Ref.: codificação A)

IP69K

Grau de proteção indicado na ficha para o conjunto; a proteção depende da montagem e do acoplamento corretos. (Ref.: grau de proteção IP69K)

MPPE

Material indicado para a construção do cabo. (Ref.: material do cabo MPPE)

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)
