Cabo Conector Fêmea M12 IFM EVF481

Pré-visualizar: EVF481 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Polos 5m IP69K

EVF481 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Polos 5m IP69K

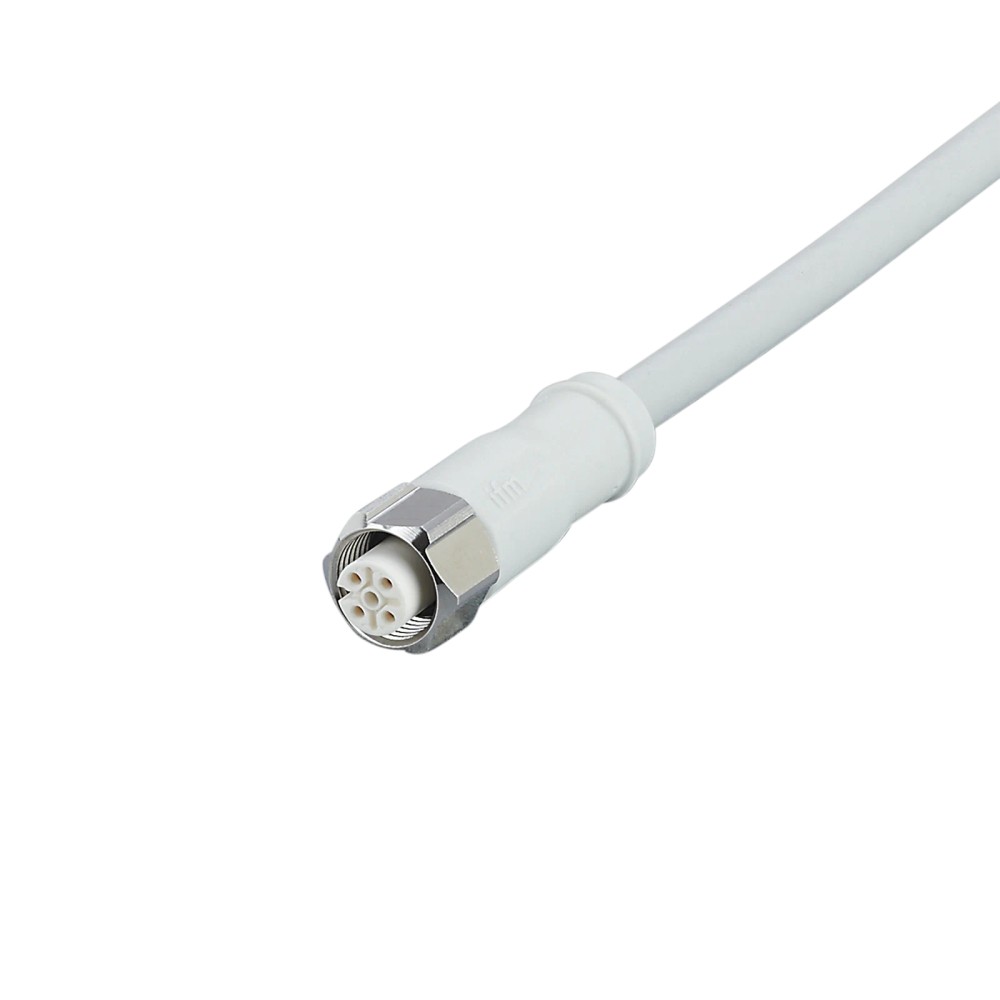

Imagem meramente ilustrativa

R$ 311,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF481
EAN: 4021179306614
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVF481 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Polos 5m IP69K"

Destaques do Produto

Tipo de Conexão

M12 Fêmea

Número de Polos

Comprimento

5 metros

Grau de Proteção

IP69K

Material de Vedação

EPDM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF481 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Polos 5m

O EVF481 é um cabo de conexão industrial de 5 metros com conector fêmea M12, ideal para ambientes higiênicos e úmidos. Fabricado com materiais isentos de halogênio e silicone, possui contatos banhados a ouro para garantir transmissão confiável de sinal. Sua construção robusta com porca de aço inoxidável 316L suporta lavagens de alta pressão (IP69K).

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF481
Comprimento	5 m
Polos	4
Tipo de Conector	Fêmea M12
Grau de Proteção	IP69K
Material da Porca	Aço Inoxidável 316L
Temperatura	-25...100 °C
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes higiênicos da indústria de alimentos.
Aplicações sujeitas a limpeza frequente com alta pressão (IP69K).
Esteiras ou braços robóticos com exigência de ciclos de curvatura (> 1 milhão).

⚠ Considere outro se precisa de:

Instalações expostas a temperaturas inferiores a -25 °C ou superiores a 100 °C.
Uso em aplicações que excedam o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Conexão com dispositivos que não utilizem o padrão M12 codificação A de 4 polos.

APLICAÇÕES E USO

Indústria alimentícia e de bebidas em áreas úmidas.
Equipamentos que requerem resistência à corrosão (uso de aço inox).
Sistemas de automação com exigência de ciclos de movimento repetitivos (mais de 1 milhão de dobras).
Conexão de sensores em máquinas com necessidade de proteção IP69K.

COMO ESCOLHER

Antes de comprar o EVF481 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Polos 5m, verifique estes pontos:

Quando escolher o EVF481

Escolha este modelo quando a aplicação exigir um cabo de 5 metros com grau de proteção IP69K para ambientes agressivos e higiênicos, utilizando conexão padrão M12 codificação A.

Quando buscar alternativas

Busque alternativas se a sua aplicação exigir um comprimento de cabo diferente, maior número de polos (ex: 5 ou 8 pinos) ou se o ambiente possuir restrições químicas específicas incompatíveis com o material MPPE.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de conector	Fêmea, reto, M12	Padrão de acoplamento mecânico
Polos	4	Número de condutores internos
Codificação	A	Tipo de chaves de alinhamento
Material da porca	1.4404 (Aço Inoxidável 316L)	Resistência contra corrosão em meios úmidos

Dados Elétricos
Tensão AC máx.	< 250 V AC	Limite de isolamento elétrico
Tensão DC máx.	< 300 V DC	Limite de isolamento elétrico
Corrente por contato	4 A	Capacidade de carga elétrica
Categoria de isolamento	Classe II	Padrão de proteção contra choque elétrico

Condições Ambientais
Faixa de temperatura	-25...100 °C	Temperatura operacional recomendada
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a fluidos e poeira
Isento de silicone	Sim	Adequado para áreas de pintura e higiene
Isento de halogênio	Sim	Segurança contra emissão de gases tóxicos

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais (IO-Link compatível devido aos 4 polos)

• Entradas e saídas binárias

Conexões

Elétrica Cabo 4 x 1,00 mm² (32 x 0,2 mm), material MPPE, cinza

Processo M12 Reto, codificação A, 4 polos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com lavagem frequente (Washdown)	✓	Possui classificação IP69K e vedação EPDM resistente a jatos de água.
Ambientes de pintura automotiva	✓	Produto isento de silicone, evitando contaminação da superfície.
Instalações em baixa temperatura (-40 °C)	✗	A temperatura mínima de operação é -25 °C.

INSTALAÇÃO

Como instalar o EVF481 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 4 Polos 5m

Certifique-se de que o equipamento onde será conectado esteja desligado.
Verifique se o conector fêmea M12 está alinhado corretamente com o conector macho do dispositivo (codificação A).
Encaixe o conector suavemente até sentir o travamento inicial.
Rosqueie a porca de aço inoxidável manualmente.
Utilize uma ferramenta adequada se necessário, respeitando o torque de 0,6 a 1,5 Nm para garantir a vedação IP69K.
Verifique se o cabo está posicionado sem dobras excessivas, respeitando o raio mínimo de 10x o diâmetro do cabo.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha intermitente na comunicação do sensor.	Aperto excessivo ou insuficiente da porca de acoplamento.	Verifique o torque de aperto recomendado entre 0,6 a 1,5 Nm.
Cabo aberto ou falta de sinal (comunicação inoperante).	Dano mecânico interno por raio de curvatura muito fechado.	Realize teste de continuidade com multímetro em cada um dos 4 condutores.
Oscilação no valor de leitura ou degradação do sinal.	Entrada de umidade por falha na vedação ou oxidação.	Inspecione visualmente o conector fêmea e a vedação EPDM em busca de rasgos ou sujeira.
Aquecimento do cabo ou fusão da capa externa.	Sobrecarga de corrente elétrica excedendo os 4A permitidos.	Verifique a carga elétrica conectada ao cabo e compare com a especificação de 4A por contato.

DOCUMENTAÇÃO TÉCNICA

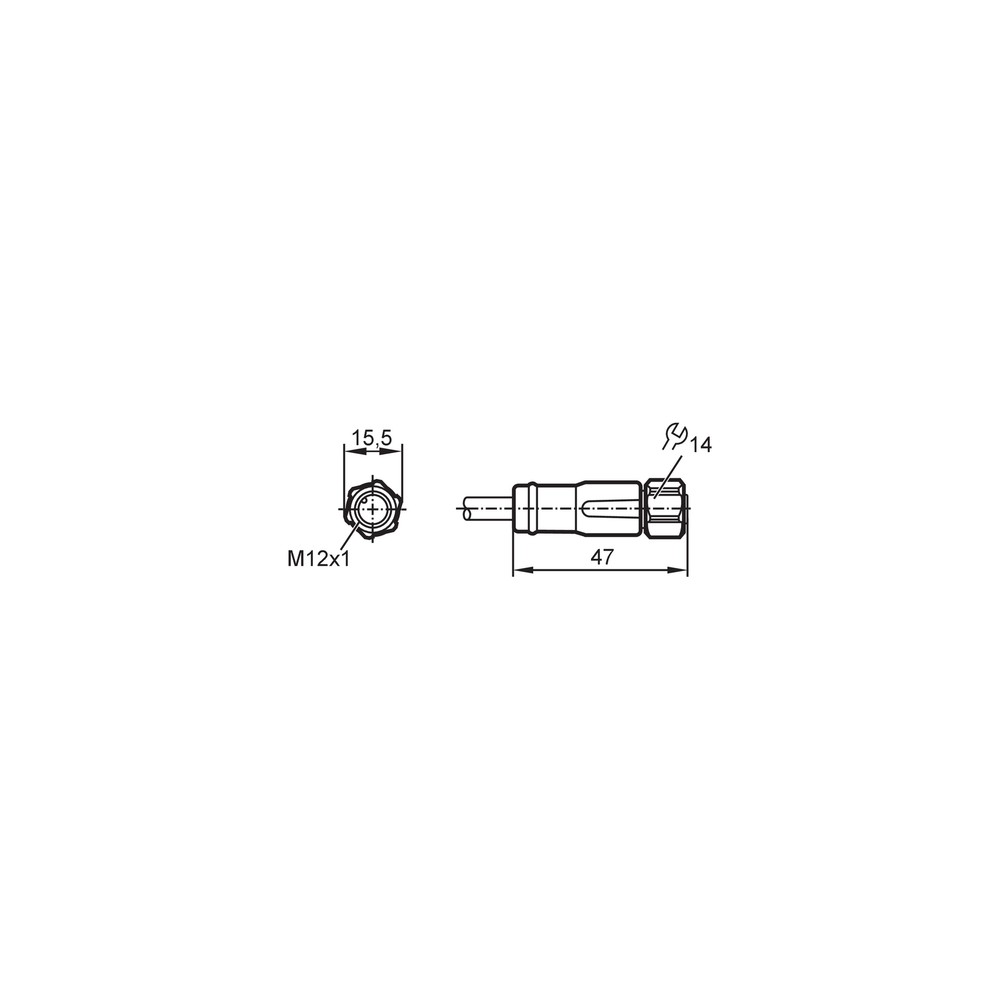

Folha de Dados Técnica (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVF481 e qual sua principal aplicação?

O EVF481 é um cabo de conexão industrial com conector fêmea M12, projetado especificamente para ambientes úmidos e higiênicos, como na indústria de alimentos.

O que acompanha o produto na embalagem?

Este cabo acompanha apenas o componente descrito. Não inclui conectores machos adicionais ou acessórios de montagem externos.

O produto pode ser usado em qualquer instalação industrial?

Este cabo não é indicado para aplicações que exijam resistência a temperaturas abaixo de -25°C ou acima de 100°C, nem para conexões que não utilizem o padrão M12 de 4 polos.

Existem restrições químicas ou de ambiente para este cabo?

O cabo não deve ser utilizado em ambientes com presença de agentes químicos agressivos não especificados para materiais MPPE ou vedação EPDM, pois pode comprometer a integridade do isolamento.

O que percebo quando o cabo apresenta falha?

Sintomas comuns incluem falhas de continuidade ou queda de sinal. A causa pode ser o rompimento interno dos fios devido a ciclos de curvatura excessivos, o que pode ser verificado com um multímetro para teste de continuidade.

Como diagnosticar intermitências na conexão?

A falha de comunicação ou intermitência pode ser causada por mau contato no conector M12. Verifique o torque de aperto da porca (0,6 a 1,5 Nm) e a integridade dos contatos banhados a ouro.

Por que escolher este modelo em vez de um cabo comum?

A escolha depende da necessidade de resistência higiênica (IP69K) e materiais isentos de halogênio. Este modelo é superior para áreas de processamento de alimentos comparado a cabos de PVC padrão.

Devo comprar este cabo ou montar um conector separado?

Este é um cabo conector fêmea pronto para uso. Não é um kit de montagem; portanto, não requer a crimpagem de contatos, simplificando a instalação em campo.

Quais cuidados devo ter ao instalar o cabo?

Certifique-se de alinhar corretamente o conector fêmea com o dispositivo de campo (codificação A) e respeitar o raio de curvatura mínimo de 10 vezes o diâmetro do cabo para evitar danos aos condutores.

Como funciona a garantia e procedência do produto?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA, garantindo a procedência do item conforme os padrões do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência à penetração de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação A

Padrão de pinagem em conectores M12 que garante a compatibilidade mecânica entre dispositivos (Ref.: IEC 61076-2-101).

Isento de Halogênio

Material que não libera gases tóxicos ou corrosivos em caso de combustão, essencial para segurança industrial (Ref.: Norma de construção de cabos).

MPPE

Polifenileno Éter Modificado, material de isolamento do cabo com alta resistência mecânica e propriedades dielétricas (Ref.: Especificação técnica do material).

1.4404

Aço inoxidável 316L, resistente à corrosão e ideal para ambientes sanitários e higiênicos (Ref.: Norma AISI).
