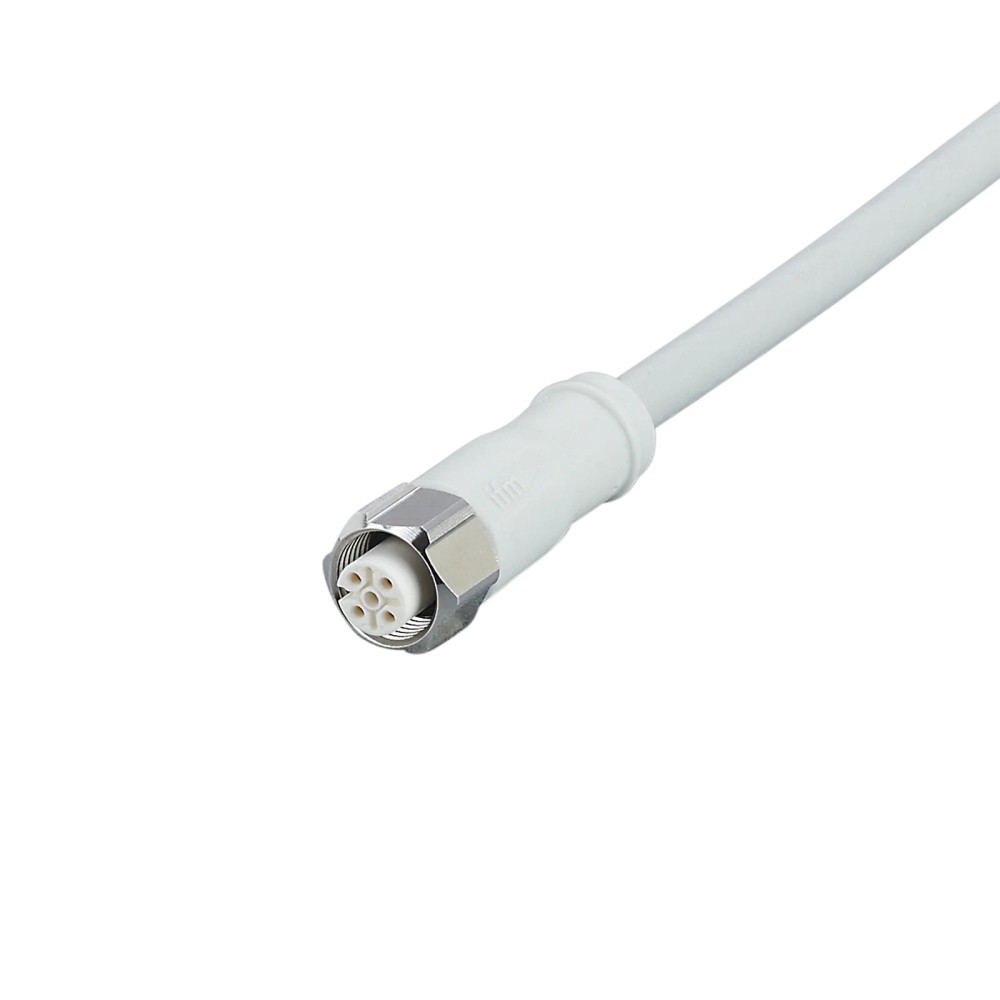

EVF480 IFM - Cabo de Conexão M12 Fêmea Indústria Alimentícia 2m IP69K

Imagem meramente ilustrativa

R$ 270,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF480
EAN: 4021179306607
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVF480 IFM - Cabo de Conexão M12 Fêmea Indústria Alimentícia 2m IP69K"

Destaques do Produto

Conector

M12 fêmea reto, codificação A, 4 contatos

Comprimento

2 m

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada pelo fabricante

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF480 – Cabo de conexão M12 fêmea reto, 4 contatos, 2 m, IP69K

O IFM EVF480 é um cabo de conexão com conector M12 fêmea reto, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 2 m de cabo MPPE, contatos banhados a ouro e proteção especificada como IP65, IP67, IP68 e IP69K. É isento de silicone e halogênio; a tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF480
Conexão do soquete	M12 fêmea, reto, codificação A, 4 contatos
Comprimento do cabo	2 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio; cabo cinza, Ø 6,2 mm
Materiais do conector	Corpo em PP; porca em aço inoxidável 316L; vedação em EPDM
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Flexibilidade e dimensões do conector	> 1.000.000 ciclos de curvatura; 15,5 × 15,5 × 47 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões que exijam cabo M12 fêmea reto, codificação A, com 4 contatos e comprimento de 2 m.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Aplicações cujos limites elétricos, ambientais e mecânicos estejam dentro das especificações listadas.

⚠ Considere outro se precisa de:

Não selecionar para instalações que exijam comprimento diferente de 2 m sem confirmar se a folga e o encaminhamento do cabo atendem ao projeto.
Não exceder a tensão de operação especificada (< 250 V AC / < 300 V DC) nem a corrente nominal de 4 A.
Não usar em aplicação móvel abaixo de 0 °C ou acima de 100 °C; a faixa informada para aplicação móvel é 0 a 100 °C.
Não presumir compatibilidade elétrica apenas pela conexão M12: confirme pinagem, codificação, tensão e função dos contatos do equipamento correspondente.

APLICAÇÕES E USO

Aplicação comprovada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos, conforme indicado no catálogo; observar a montagem e os graus de proteção declarados.
Possibilidade condicionada: instalação com movimento, desde que sejam respeitados os dados declarados para aplicação móvel, incluindo faixa de temperatura, raio de curvatura, velocidade e aceleração.
Possibilidade condicionada: conexão a dispositivo com interface M12 macho codificação A e 4 contatos, após confirmar a pinagem, a tensão e a corrente exigidas pelo equipamento.
Limitação: a ficha não identifica protocolos de comunicação nem associa funções elétricas específicas às cores dos condutores; confirmar essas informações na documentação do equipamento conectado.

COMO ESCOLHER

Antes de comprar o IFM EVF480 – Cabo de conexão M12 fêmea reto, 4 contatos, 2 m, IP69K, verifique estes pontos:

Quando escolher o EVF480

Escolha quando a instalação requer cabo de conexão de 2 m com soquete M12 fêmea reto, codificação A e 4 contatos, e quando os limites elétricos e ambientais informados atendem ao projeto.

Quando verificar outra configuração

Procure outra configuração quando forem necessários outro comprimento, outro tipo ou orientação de conector, número de contatos diferente ou limites elétricos distintos. A ficha deste modelo não informa compatibilidade universal com dispositivos M12.

Aplicação móvel

Para movimento, confirme a faixa de temperatura móvel de 0 a 100 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de velocidade e aceleração declaradas na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Modelo e SKU	EVF480	Código do produto.
Part number do catálogo	ADOGH040VAP0002P04	Identificador informado no conjunto de dados do catálogo.
GTIN	4021179306607	Identificador comercial do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto na ficha.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação explicitamente indicada no catálogo.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no catálogo.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados na ficha; não exceder.
Corrente nominal / capacidade de carga total	4 A	Valor nominal informado; verificar os requisitos do circuito conectado.
Classe de proteção	II	Classe declarada na ficha do fabricante.
Condutores	4 × 1,00 mm² (32 × Ø 0,2 mm)	Configuração do cabo informada na conexão elétrica.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida pelo catálogo; confirmar a atribuição funcional no esquema do equipamento.

Conexões e interface
Conexão do soquete	1 × M12, reto, codificação A	Interface elétrica do cabo; a compatibilidade depende também da pinagem do dispositivo.
Tipo de conector	M12 fêmea reto	Tipo e orientação indicados na ficha.
Número de contatos	4	Quantidade de contatos do conector.
Material dos contatos	Dourado / banhados a ouro	Acabamento dos contatos informado na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o aperto da conexão.
Comunicação	Não especificada	A ficha identifica um cabo de conexão, sem declarar protocolo de comunicação.

Cabo
Comprimento	2 m	Comprimento total informado para o cabo.
Material	MPPE	Material do cabo informado na ficha.
Descrição do cabo	MPPE, sem halogênio, cinza, Ø 6,2 mm	Características do cabo declaradas no catálogo.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada.
Ciclos de curvatura	> 1.000.000	Valor declarado para a característica de flexão; observar condições de ensaio e instalação do fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; não substitui o respeito ao raio mínimo de curvatura.
Esforço de torção	± 180 °/m	Limite declarado para torção por metro.
Raio mínimo de curvatura em aplicação flexível	10 × diâmetro do cabo	Raio mínimo declarado para instalação flexível; para Ø 6,2 mm, aplicar a relação indicada pelo fabricante.

Proteção e materiais do conector
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a proteção efetiva depende da montagem correta e das condições especificadas pelo fabricante.
Material do invólucro	PP, sem halogênio	Material do corpo do conector informado na ficha.
Material da porca / bloqueio	Aço inoxidável 1.4404 / 316L	Material indicado para o elemento de bloqueio.
Material da vedação	EPDM	Material de vedação declarado.

Condições ambientais
Temperatura ambiente	-25 a 100 °C	Faixa ambiente informada para uso geral.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica declarada para aplicação móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para as condições climáticas de armazenamento.

Dados mecânicos e dimensões
Dimensões do conector	15,5 × 15,5 × 47 mm	Dimensões informadas no catálogo.
Peso	149,5 g	Peso informado no conjunto de dados do catálogo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento declaradas; aplicam-se à configuração especificada.

COMPATIBILIDADE

Comunicação

• Cabo de conexão passivo; não há protocolo de comunicação especificado na ficha.

• Conector M12 codificação A, 4 contatos. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos do dispositivo conectado.

Conexões

Elétrica Um soquete M12 fêmea reto, codificação A, com 4 contatos dourados; cabo de 2 m, MPPE, 4 × 1,00 mm². Tensão de operação < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verificar pinagem e requisitos elétricos do equipamento antes da conexão.

Processo Não possui conexão de processo; trata-se de um cabo de conexão elétrica. Conexão do lado do cabo: soquete M12 fêmea reto, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com plugue M12 macho codificação A, 4 contatos e requisitos elétricos compatíveis	✓	A interface mecânica do cabo é um soquete M12 fêmea reto codificação A, com 4 contatos. A compatibilidade elétrica depende também da pinagem e dos limites do equipamento.
Equipamento que exige conexão M12 de outra codificação, outro número de contatos ou outro tipo de interface	✗	A ficha identifica este cabo como M12 reto, codificação A, com 4 contatos; não documenta outras interfaces.
Circuito com corrente superior a 4 A ou tensão acima dos limites informados	✗	A corrente nominal é 4 A e a tensão de operação é < 250 V AC / < 300 V DC.
Instalação em área úmida ou higiênica da indústria de alimentos, com condições dentro dos limites declarados	✓	Essa aplicação é indicada na ficha do produto; a proteção especificada é IP65, IP67, IP68 e IP69K.
Aplicação móvel entre 0 e 100 °C, respeitando o raio de curvatura e as condições de movimento especificadas	✓	A ficha informa temperatura ambiente móvel de 0 a 100 °C, raio mínimo de curvatura de 10 vezes o diâmetro do cabo e condições de velocidade e aceleração para deslocamento horizontal.

INSTALAÇÃO

Como instalar o IFM EVF480 – Cabo de conexão M12 fêmea reto, 4 contatos, 2 m, IP69K

Confirme que o equipamento a conectar possui interface compatível com M12 codificação A e 4 contatos; verifique a pinagem e os requisitos elétricos antes de ligar.
Desenergize o circuito antes de realizar a conexão.
Planeje o percurso considerando os 2 m de comprimento e evite tração, esmagamento ou contato com partes móveis não contempladas pela aplicação.
Em aplicação flexível, respeite o raio mínimo de curvatura declarado de 10 vezes o diâmetro do cabo.
Acople o conector alinhando as interfaces, sem forçar a rosca, e aperte dentro da faixa de 0,6 a 1,5 Nm.
Após a montagem, verifique o assentamento da conexão e a integridade do cabo; para manter a proteção declarada, siga as condições de montagem do fabricante.

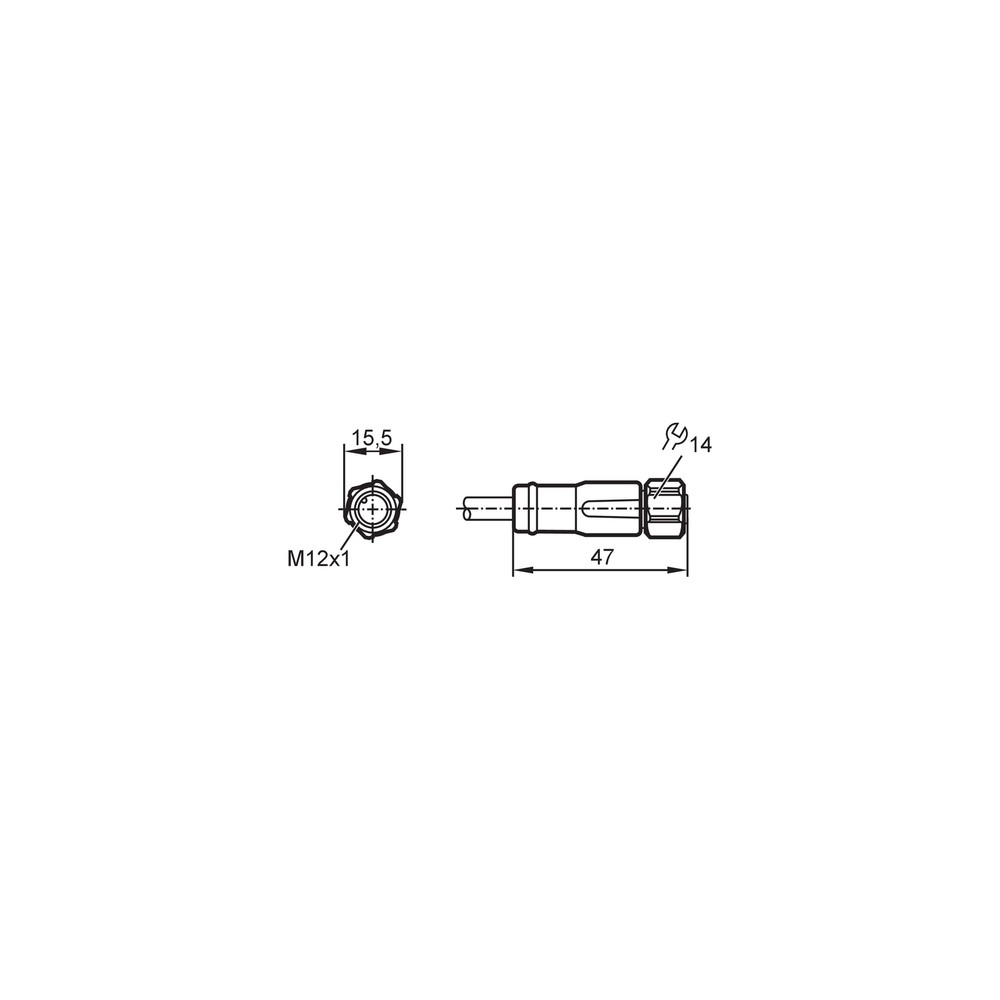

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conexão elétrica incompleta, pinagem incompatível ou requisitos elétricos do dispositivo fora dos limites do cabo.	Desenergize o circuito e confira o encaixe, a pinagem no esquema do equipamento e os valores de tensão e corrente previstos.
A conexão fica intermitente durante a operação.	Acoplamento insuficiente, cabo submetido a tração ou dano em condutores ou contatos.	Inspecione o acoplamento e o cabo; verifique se o aperto está dentro de 0,6 a 1,5 Nm e se o percurso evita esforços indevidos.
Há entrada de umidade na conexão montada.	Conector mal acoplado, vedação comprometida ou instalação fora das condições necessárias para manter o grau de proteção.	Verifique o assentamento da conexão, a condição visível da vedação e se a montagem segue as instruções do fabricante.
O cabo apresenta danos ou falha após ser instalado em movimento.	Raio de curvatura, torção, temperatura ou condições de movimento fora dos valores declarados.	Confira o raio mínimo de 10 vezes o diâmetro, o limite de torção de ± 180 °/m e as condições de temperatura, velocidade e aceleração aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF480 em português (Datasheet) Desenho dimensional do conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF480 e para que serve?

É um cabo de conexão com soquete M12 fêmea reto, codificação A e 4 contatos. O catálogo indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

O que vem com o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVF480. Não há acessórios adicionais listados.

O EVF480 serve em qualquer equipamento com conexão M12?

Não é possível afirmar compatibilidade universal. Além da interface M12 codificação A e 4 contatos, confirme a pinagem e os requisitos elétricos do dispositivo.

Posso usar este cabo em uma conexão M12 de outra codificação ou com mais contatos?

A ficha especifica M12 reto, codificação A, com 4 contatos. Não documenta compatibilidade com outras codificações ou números de contatos.

O equipamento parou de funcionar depois da instalação; o que verifico antes de trocar o cabo?

Confira o encaixe, a pinagem e se a tensão e a corrente do circuito estão dentro dos limites do cabo. Inspecione também o cabo e os contatos quanto a dano visível.

A conexão está falhando de forma intermitente; qual pode ser a causa?

Um acoplamento insuficiente, esforço mecânico ou dano no cabo pode causar falhas intermitentes. Verifique a montagem, o aperto dentro da faixa especificada e o percurso do cabo.

Devo comprar o EVF480 ou um cabo com outro comprimento ou conector?

Escolha o EVF480 quando 2 m, M12 fêmea reto, codificação A e 4 contatos atenderem ao projeto. Se o comprimento ou a interface necessários forem diferentes, selecione uma configuração que corresponda a esses requisitos.

Este cabo substitui um cabo com capacidade de corrente maior?

Não se deve presumir essa substituição: a corrente nominal informada é 4 A. Para correntes maiores, escolha uma solução cuja ficha declare capacidade compatível com o circuito.

Como devo apertar o conector durante a instalação?

Alinhe as interfaces sem forçar a rosca e respeite o torque de 0,6 a 1,5 Nm. Antes de conectar, confirme a pinagem e desenergize o circuito.

O EVF480 pode ser instalado em movimento?

A ficha informa aplicação móvel entre 0 e 100 °C, raio mínimo de curvatura de 10 vezes o diâmetro do cabo e condições específicas de velocidade e aceleração. Verifique esses limites no percurso planejado.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12 indicada para o soquete; deve corresponder à interface do dispositivo conectado.

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de elementos; depende da montagem e das condições aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material especificado para o cabo de conexão do EVF480. (Ref.: material do cabo MPPE)

Raio de curvatura

Raio mínimo permitido para a curvatura do cabo na aplicação flexível, conforme a relação declarada pelo fabricante. (Ref.: mínimo de 10 × diâmetro do cabo)

Torque de aperto

Faixa de força de rotação indicada para apertar a conexão sem exceder o valor especificado. (Ref.: 0,6 a 1,5 Nm)
