Cabo M12 Fêmea IFM 50m - Indústria Alimentícia

Pré-visualizar: EVF479 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m, IP69K, Inox

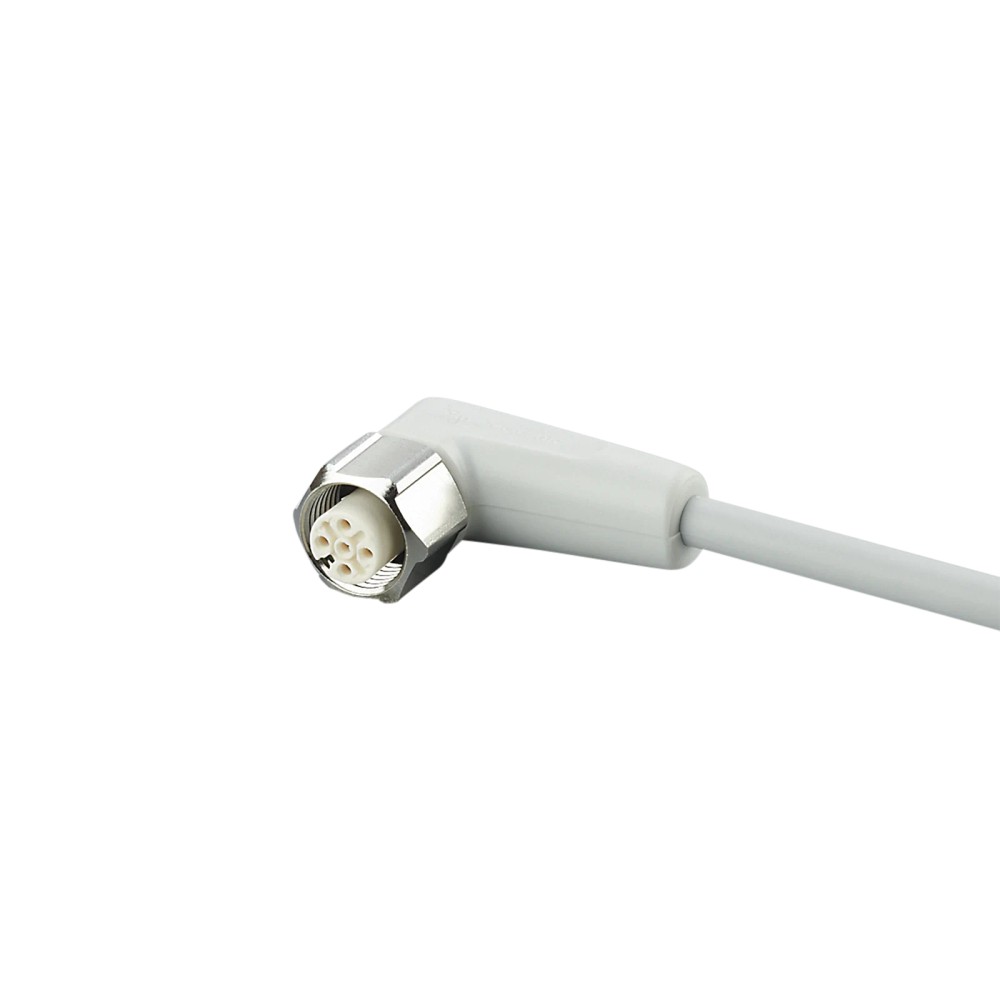

EVF479 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m, IP69K, Inox

Imagem meramente ilustrativa

R$ 878,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF479
EAN: 4021179303712
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVF479 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 50m, IP69K, Inox"

Destaques do Produto

Comprimento do cabo

50 m

Conector

Fêmea M12 angular, codificação A, 4 contatos

Tensão

Abaixo de 250 V AC ou 300 V DC

Corrente total

Até 4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada pelo fabricante

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular IFM EVF479, 50 m, IP65/IP67/IP68/IP69K, para indústria alimentícia

O IFM EVF479 é um cabo de conexão de 50 m com conector fêmea M12 angular, destinado a áreas úmidas e higiênicas da indústria de alimentos. Possui quatro contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. O cabo é de MPPE, sem silicone e sem halogênio, e opera com tensão inferior a 250 V AC ou 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea M12 angular
Comprimento	50 m
Conector	1 × M12, angular, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio, cinza, Ø 4,9 mm
Seção dos condutores	4 × 0,34 mm²
Temperatura ambiente	−25 a 100 °C; em aplicação móvel, 0 a 100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Instalações que requeiram um cabo de 50 m com conector fêmea M12 angular, codificação A e 4 contatos.
Aplicações dentro dos limites elétricos especificados: menos de 250 V AC, menos de 300 V DC e corrente total de até 4 A.
Instalações que requeiram os graus de proteção declarados IP65, IP67, IP68 ou IP69K, respeitando as condições de montagem e uso correspondentes.

⚠ Considere outro se precisa de:

Não selecione para requisitos acima de 250 V AC, 300 V DC ou 4 A; esses valores excedem os limites informados para o produto.
Não selecione se a conexão necessária não for fêmea M12 angular, codificação A, com 4 contatos; confirme separadamente o encaixe e a pinagem do equipamento conectado.
Não presuma que os graus IP asseguram proteção com o conector desconectado ou montado incorretamente; consulte as condições de instalação do fabricante.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: conexão em áreas úmidas e higiênicas da indústria de alimentos. A ficha lista graus IP65, IP67, IP68 e IP69K; a proteção efetiva depende da montagem correta e das condições correspondentes a cada grau.
Possibilidade de uso em instalação fixa ou móvel dentro das faixas ambientais declaradas. Para aplicação móvel, a temperatura ambiente informada é de 0 a 100 °C; a ficha também especifica condições de velocidade e aceleração para deslocamento horizontal de 5 m.
Em aplicações flexíveis, observar o raio mínimo de curvatura indicado como 10 vezes o diâmetro do cabo. A ficha declara mais de 1 milhão de ciclos de curvatura, sem detalhar no anúncio todas as condições do ensaio; consultar o datasheet para validar o perfil real de movimento.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular IFM EVF479, 50 m, IP65/IP67/IP68/IP69K, para indústria alimentícia, verifique estes pontos:

Escolha o EVF479 quando

A instalação exigir cabo de conexão de 50 m, conector fêmea M12 angular codificado A com 4 contatos e operação dentro dos limites de tensão e corrente informados. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, orientação ou gênero do conector, codificação, número de contatos ou valores elétricos diferentes dos especificados. Compare também o diagrama de pinos do cabo com o do dispositivo antes de conectar.

Avalie condições de movimentação

Para uso flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os dados de velocidade de movimento e aceleração declarados. A ficha informa temperatura ambiente móvel de 0 a 100 °C; confirme as condições reais de uso no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Marca informada no anúncio.
Modelo	EVF479	Código do produto informado no anúncio e no datasheet.
Part number do anúncio	EVF479	Identificação comercial exibida nos dados prioritários do anúncio.
Part number do catálogo	ADOAH040VAS0050P04	Identificação presente no conjunto de dados do catálogo.
GTIN	4021179303712	Código global de identificação do produto.
Categoria	Tecnologia de conexão / cabo de conexão	Classificação do produto.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação descrito para o produto.

Conexão elétrica
Tipo de produto	Cabo de conexão com conector fêmea	Uso como ligação elétrica entre conexões compatíveis.
Conector	1 × M12, angular	Configuração do conector fêmea.
Codificação	A	Codificação declarada para o conector; confirme correspondência com o dispositivo.
Número de contatos	4	Quantidade de contatos do conector.
Contatos	Banhados a ouro	Acabamento especificado para os contatos.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação dos condutores; valide a pinagem com a documentação dos dispositivos conectados.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o bloqueio do conector.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Corrente total declarada.
Capacidade de corrente total (UL)	4 A	Valor informado para capacidade de corrente total UL.
Classe de proteção elétrica	II	Classe de proteção declarada.

Cabo e materiais
Comprimento	50 m	Comprimento nominal do cabo.
Material do cabo	MPPE	Material indicado para o cabo.
Construção do cabo	4 × 0,34 mm² (42 × Ø 0,1 mm por condutor)	Construção e seção transversal declaradas.
Diâmetro externo do cabo	4,9 mm	Diâmetro nominal informado.
Cor do cabo	Cinza	Cor indicada na descrição da conexão elétrica.
Livre de silicone	Sim	Característica especial declarada.
Livre de halogênio	Sim	Característica especial declarada; o invólucro também é indicado como sem halogênio.
Material do invólucro do conector	PP, sem halogênio	Material indicado para o corpo do conector.
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material informado para a vedação.

Proteção e ambiente
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da montagem e das condições de uso.
Temperatura ambiente	−25 a 100 °C	Faixa ambiental declarada para o produto.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa declarada para uso móvel.
Limite de temperatura ambiente cULus	Até 65 °C	Aviso de temperatura ambiente indicado para cULus.
Temperatura de armazenamento	−25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência de condição climática de armazenamento presente na ficha.

Dados mecânicos e movimento
Dimensões informadas	26,5 × 15,5 × 36,5 mm	Dimensões do produto indicadas no conjunto de dados do catálogo.
Raio mínimo de curvatura em aplicação flexível	10 × diâmetro do cabo	Raio mínimo declarado; para diâmetro de cabo de 4,9 mm, a relação deve ser respeitada conforme a condição de aplicação.
Ciclos de curvatura	> 1 milhão	Resistência a ciclos de curvatura declarada.
Esforço de torção	± 180°/m	Valor declarado para esforço de torção.
Velocidade máxima de movimento	3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Peso	1.500,5 g	Peso informado no conjunto de dados do catálogo.

Dados comerciais e regulatórios
Unidades por embalagem	1 peça	Quantidade indicada por embalagem na ficha.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha.

• A compatibilidade de sinais depende da pinagem e dos requisitos elétricos do dispositivo conectado; valide o diagrama de pinos antes da instalação.

Conexões

Elétrica Cabo com conector fêmea M12 angular, codificação A, 4 contatos banhados a ouro; condutores BK (preto), BN (marrom), BU (azul) e WH (branco). Cabo de 50 m, 4 × 0,34 mm². Tensão de operação inferior a 250 V AC ou 300 V DC; corrente total de até 4 A. A correspondência dos pinos com o dispositivo deve ser confirmada no diagrama aplicável.

Processo Não possui conexão de processo; trata-se de um cabo de conexão elétrica. Conexão mecânica: conector fêmea M12 angular com bloqueio em aço inoxidável 1.4404 (316L); confirme que o conector correspondente é M12 codificado A e compatível mecanicamente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 codificado A que corresponda mecanicamente ao conector fêmea angular e tenha pinagem compatível	✓	O cabo possui conexão M12 angular codificada A, com 4 contatos. A compatibilidade elétrica depende da pinagem e dos limites do circuito conectado.
Circuito operando abaixo de 250 V AC ou abaixo de 300 V DC, com corrente total de até 4 A	✓	Esses são os limites elétricos declarados para o cabo; verifique também os requisitos do dispositivo e da instalação.
Conexão que exija outra codificação, gênero, orientação ou quantidade de contatos	✗	A ficha identifica este produto como conector fêmea M12 angular, codificação A, com 4 contatos; não há informação que confirme compatibilidade com outras configurações.
Aplicação que exceda 250 V AC, 300 V DC ou 4 A	✗	Os valores ultrapassam os limites declarados na ficha do produto.
Aplicação em área úmida ou higiênica na indústria de alimentos	✓	Esse cenário está indicado na descrição do produto; a instalação deve respeitar as condições de montagem associadas ao grau de proteção.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular IFM EVF479, 50 m, IP65/IP67/IP68/IP69K, para indústria alimentícia

Confirme que o receptáculo do equipamento é M12 compatível mecanicamente, codificado A, e que corresponde ao conector fêmea angular de 4 contatos.
Compare a atribuição de pinos do equipamento com o diagrama do fabricante; não determine a pinagem apenas pelas cores dos fios.
Desenergize o circuito antes de conectar e confirme que tensão e corrente permanecem dentro dos limites declarados para o cabo.
Posicione o conector sem forçar o alinhamento e aperte o bloqueio dentro da faixa de torque especificada de 0,6 a 1,5 Nm.
Roteie o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro; em instalação móvel, confira também as condições de velocidade e aceleração declaradas.
Verifique o assentamento do conector e da vedação, além da compatibilidade com o grau IP requerido, antes de colocar a instalação em serviço.

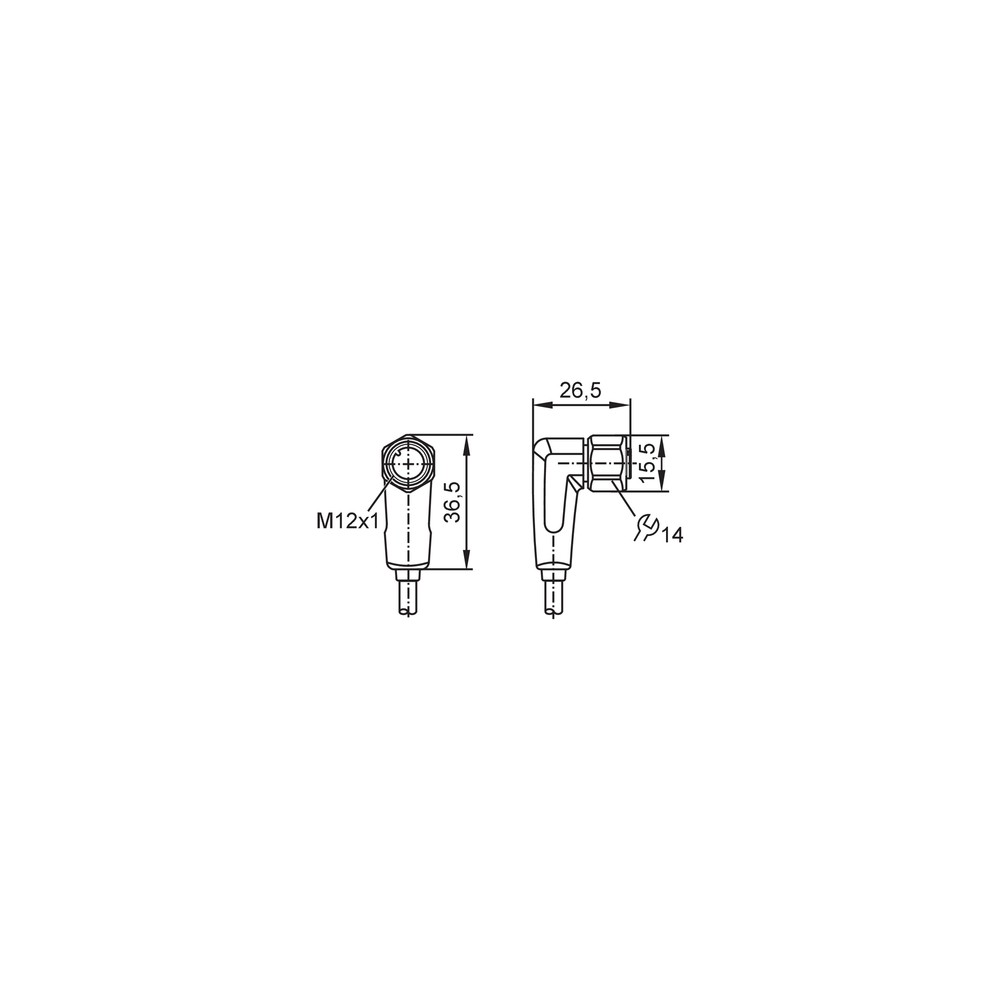

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe alimentação ou sinal.	Conector não assentado, pinagem incompatível ou condutor interrompido.	Desenergize o circuito, confira o acoplamento M12 e compare a pinagem do dispositivo com o datasheet; teste a continuidade dos condutores.
Falha intermitente durante a movimentação do cabo.	Raio de curvatura menor que o mínimo declarado, esforço mecânico ou dano em condutor.	Inspecione o trajeto e os pontos de flexão; confirme o raio mínimo de 10 vezes o diâmetro e verifique a continuidade enquanto movimenta o cabo de forma controlada.
A conexão apresenta umidade ou perde a proteção esperada.	Acoplamento ou vedação incorretos, sujeira na interface ou uso fora das condições de montagem do grau IP requerido.	Inspecione a vedação e as superfícies de contato, confirme o aperto dentro de 0,6 a 1,5 Nm e consulte o datasheet para as condições aplicáveis ao grau IP.
A conexão aquece ou apresenta falhas sob carga.	Circuito acima dos limites de tensão ou corrente declarados, ou contato elétrico inadequado.	Meça a tensão e a corrente do circuito e confirme que estão abaixo de 250 V AC ou 300 V DC e que a corrente total não excede 4 A; inspecione o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF479 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF479 e para que serve?

É um cabo de conexão de 50 m com conector fêmea M12 angular, destinado a conectar dispositivos em áreas úmidas e higiênicas da indústria de alimentos. Tem quatro contatos e os graus de proteção declarados IP65, IP67, IP68 e IP69K.

O que acompanha o produto?

A ficha indica uma peça por embalagem e descreve o cabo de conexão EVF479. Não há acessórios adicionais listados.

O EVF479 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é fêmea, angular, codificado A e tem 4 contatos. Confirme também a correspondência mecânica e a pinagem com o dispositivo conectado.

Posso usar este cabo acima de 250 V AC ou 300 V DC?

Não; a ficha especifica tensão de operação inferior a 250 V AC e inferior a 300 V DC. Para circuitos que excedam esses limites, selecione uma configuração cuja ficha cubra a tensão requerida.

O cabo não transmite sinal; o que devo verificar antes de substituí-lo?

Confira primeiro o assentamento do conector e a correspondência da pinagem entre cabo e dispositivo. Com o circuito desenergizado, teste a continuidade dos condutores e inspecione o cabo quanto a danos.

A conexão falha quando o cabo se move; qual pode ser a causa?

Uma causa possível é flexão abaixo do raio mínimo declarado ou dano mecânico no cabo. Inspecione o percurso e confirme o raio mínimo de 10 vezes o diâmetro; verifique a continuidade durante uma movimentação controlada.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVF479 é fornecido como cabo de conexão de 50 m com conector fêmea M12 angular de 4 contatos. Se a instalação exigir outra extensão, conector ou pinagem, compare a especificação necessária antes de escolher uma montagem diferente.

Como escolher entre este cabo e outra versão M12?

Escolha o EVF479 quando forem necessários 50 m, conector fêmea angular codificado A com 4 contatos e limites elétricos compatíveis. Se a aplicação exigir outra codificação, gênero, orientação, quantidade de contatos ou comprimento, procure uma versão com esses atributos especificados.

Como aperto e instalo o conector sem comprometer a conexão?

Alinhe o conector sem forçá-lo e aperte o bloqueio entre 0,6 e 1,5 Nm. Antes da energização, confira a pinagem no datasheet e mantenha o raio mínimo de curvatura indicado para a instalação.

Este cabo pode ser usado em movimento contínuo?

A ficha informa mais de 1 milhão de ciclos de curvatura e dados de movimento para deslocamento horizontal de 5 m, com velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s². Valide esses limites e o raio de curvatura com o perfil real da máquina.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico do conector M12 que deve corresponder ao receptáculo do equipamento. (Ref.: conexão elétrica — codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de agentes externos, válida sob as condições de montagem e uso aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura declarado para a instalação flexível do cabo. (Ref.: mín. 10 × diâmetro do cabo)

Corrente total

Corrente máxima total declarada para a conexão, que deve ser respeitada no circuito. (Ref.: capacidade de carga total de 4 A)

MPPE

Material indicado para a construção do cabo. (Ref.: material do cabo — MPPE)
