Cabo Conector Fêmea M12 Angular IFM EVF479 50m

Pré-visualizar: EVF479 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 50m IP69K

EVF479 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 50m IP69K

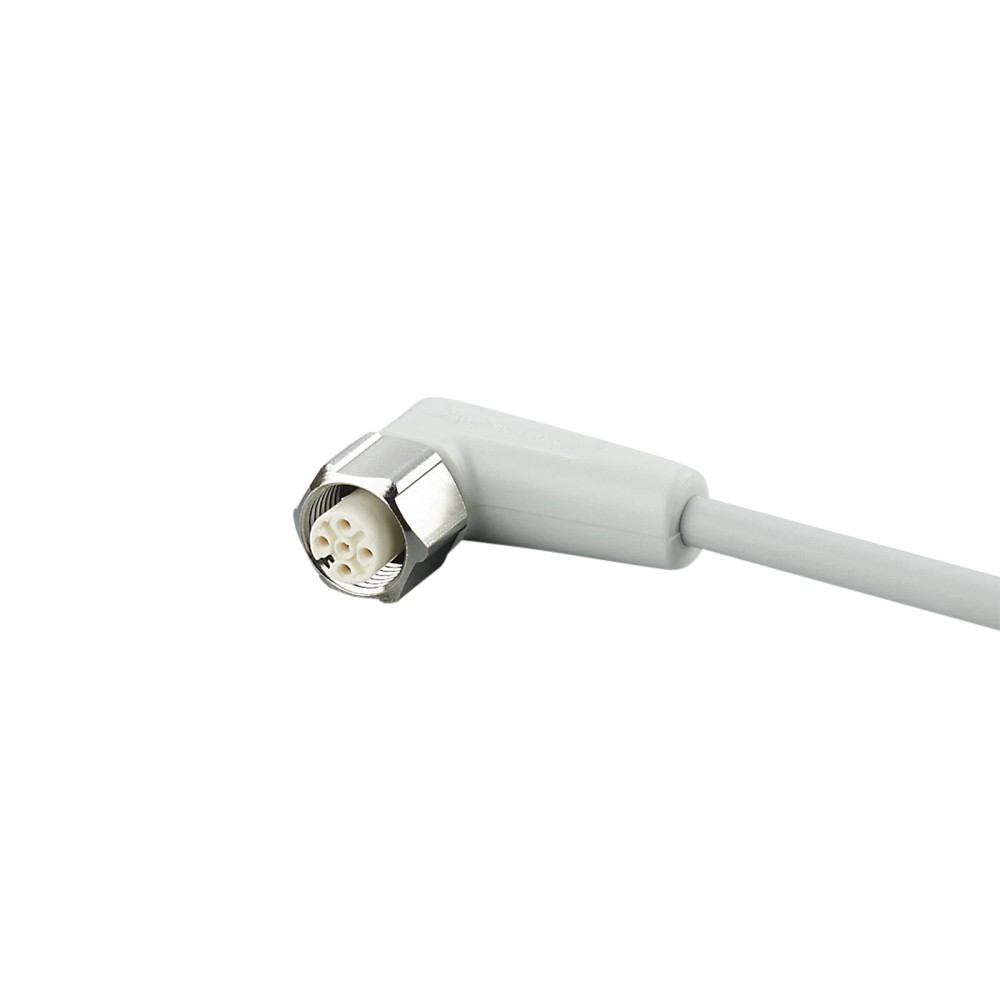

Imagem meramente ilustrativa

R$ 878,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF479
EAN: 4021179303712
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF479 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 50m IP69K"

Destaques do Produto

Tipo de Conector

M12 Angular Fêmea

Comprimento

50 metros

Proteção

IP69K (Higiênica)

Material de Vedação

EPDM

Material da Porca

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF479 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 50m IP69K

O EVF479 é um cabo de conexão com conector fêmea M12 angular, projetado especificamente para ambientes úmidos e higiênicos, como na indústria de alimentos. Oferece alta resistência com proteção IP69K e construção em materiais livres de halogênio e silicone. Suas principais características incluem contatos banhados a ouro para transmissão confiável e porca em aço inoxidável (316L) resistente à corrosão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF479
Comprimento do cabo	50 m
Tipo de Conector	M12 Angular
Grau de proteção	IP65/IP67/IP68/IP69K
Material Porca	Aço Inoxidável 316L
Corrente Nominal	4 A
Temperatura	-25 a 100 °C
Sem Silicone/Halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e higiênicas da indústria de alimentos e bebidas
Equipamentos sujeitos a jatos de água de alta pressão (IP69K)
Instalações que exigem materiais sem silicone e halogênio
Aplicações robóticas ou móveis com movimentação moderada

⚠ Considere outro se precisa de:

Locais com temperatura ambiente constante superior a 100 °C
Aplicações com necessidade de corrente superior a 4A
Uso em locais onde o raio de curvatura seja inferior a 49 mm (10x diâmetro)
Ambientes com radiação UV intensa não protegida

APLICAÇÕES E USO

Indústria alimentícia: Áreas de processamento onde ocorre lavagem frequente com jato de água.
Indústria de bebidas: Linhas de envase sujeitas a umidade constante.
Aplicações robóticas e esteiras transportadoras com movimento cíclico (até 1 milhão de ciclos).
Ambientes laboratoriais ou farmacêuticos que exigem materiais sanitários.

COMO ESCOLHER

Antes de comprar o EVF479 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 50m IP69K, verifique estes pontos:

Escolha para Ambientes de Alta Higiene

Indicado se o equipamento está em zona de lavagem frequente com jatos de alta pressão e temperatura, onde a classificação IP69K e o inox 316L são obrigatórios.

Escolha para Aplicações Dinâmicas

Indicado se o cabo será instalado em esteiras ou braços robóticos com movimento cíclico, suportando até 1 milhão de ciclos de curvatura.

Quando buscar outra opção

Se a aplicação exigir transmissão de dados de alta velocidade (Ethernet/Profinet) ou blindagem contra interferência eletromagnética, verifique cabos blindados dedicados, pois este modelo é para sinal/energia básico.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	Aço inoxidável 1.4404 (316L)	Resistência à corrosão em ambientes de lavagem industrial
Material do invólucro	PP, sem halogênio	Composição química inerte para indústria alimentícia
Material da vedação	EPDM	Material elastômero resistente a produtos químicos de limpeza

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica nominal
Corrente nominal	4 A	Capacidade de carga total do cabo
Classe de proteção	II	Isolação de segurança do componente

Condições Ambientais
Temperatura ambiente	-25...100 °C	Faixa de operação permitida sem degradação do material
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Norma de estanqueidade contra fluidos e partículas

Características do Cabo
Comprimento	50 m	Comprimento total do chicote
Diâmetro do cabo	4.9 mm	Dimensão externa nominal
Ciclos de curvatura	> 1 milhão	Vida útil em aplicações dinâmicas

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sinais Analógicos 4-20mA

• Sinais comutação DC

Conexões

Elétrica 4 x 0,34 mm² (codificação A)

Processo M12 rosca fêmea

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Indústria Alimentícia (Lavagem pesada)	✓	Materiais em inox e vedação IP69K resistem aos ciclos de limpeza.
Instalação Externa (Tempo seco)	✓	Resistente a intempéries dentro da faixa de temperatura especificada.
Aplicações de Alta Corrente (>4A)	✗	O cabo é dimensionado para até 4A; exceder esse valor causa sobreaquecimento.

INSTALAÇÃO

Como instalar o EVF479 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 50m IP69K

Desligue a alimentação do equipamento antes da instalação.
Verifique a integridade dos pinos e da vedação EPDM no conector fêmea.
Alinhe o conector M12 com o sensor/dispositivo de campo.
Rosqueie a porca de aço inoxidável manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar o torque correto entre 0,6 a 1,5 Nm.
Fixe o cabo ao longo da estrutura, respeitando o raio de curvatura mínimo de 49mm.

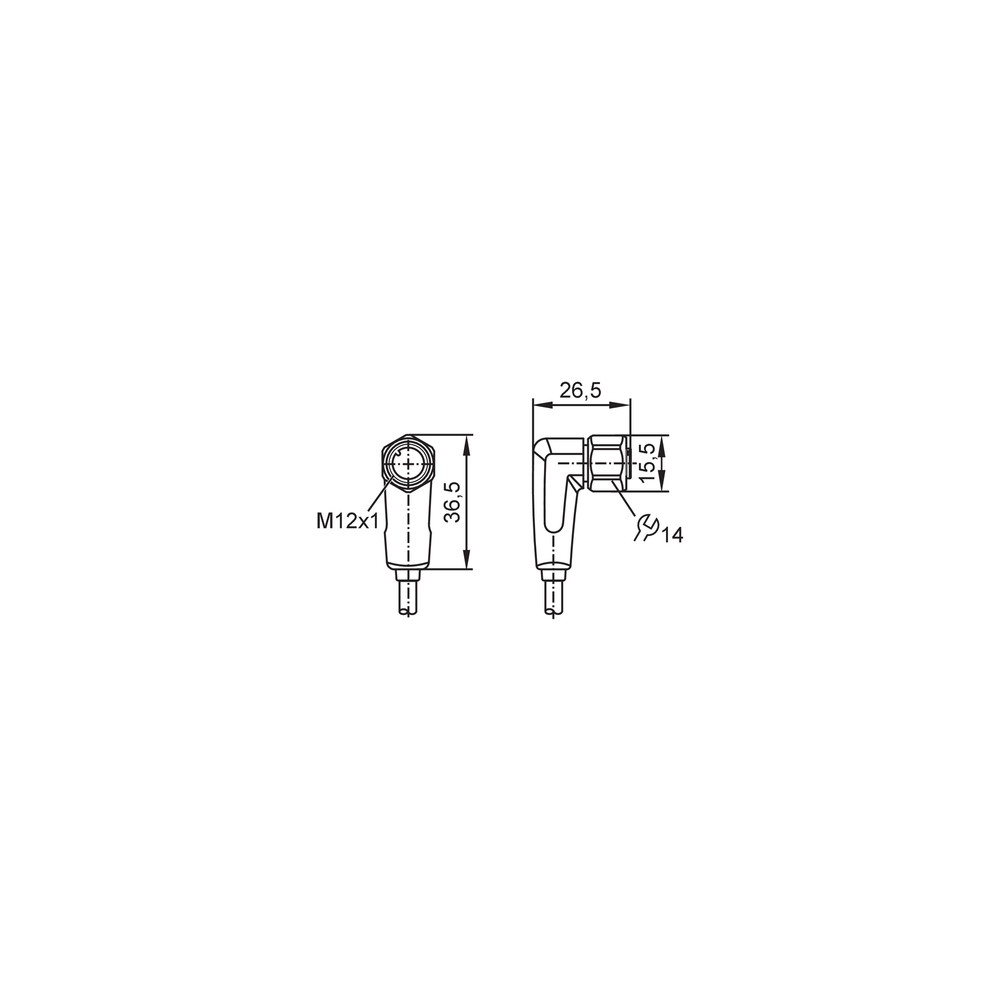

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão frouxa ou entrada de umidade no conector	Torque de aperto fora da especificação (0,6-1,5 Nm)	Verificar se o conector está firme e se a vedação EPDM não está deformada.
Falha de comunicação intermitente ou quebra de condutor	Dobramento excessivo abaixo do raio mínimo (49mm)	Inspecionar o cabo visualmente em busca de dobras vincadas ou rachaduras no revestimento.
Sinal com ruído ou perda de contato	Oxidação por agentes químicos agressivos	Inspecionar os pinos do conector fêmea buscando coloração escura ou presença de corrosão.
Aquecimento do cabo ou deformação do isolamento	Sobrecarga de corrente elétrica	Medir a corrente da carga e comparar com o limite de 4A do cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF479 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVF479 e qual sua finalidade?

O EVF479 é um cabo de conexão industrial de 50 metros equipado com conector fêmea M12 angular, desenvolvido especificamente para ambientes de higienização frequente.

O que vem na embalagem ao adquirir este produto?

Este cabo acompanha o conector moldado com porca de fixação em aço inoxidável e cabo de 50 metros, pronto para conexão em sensores M12 padrão A.

Existem restrições de uso ou limitações técnicas para este cabo?

O produto NÃO é indicado para aplicações que excedam 4 Amperes de corrente ou para ambientes com temperaturas operacionais superiores a 100°C.

Posso utilizar este cabo para qualquer tipo de sinal industrial?

O cabo não deve ser utilizado em instalações que requerem blindagem eletromagnética específica para sinais sensíveis, pois este modelo não possui blindagem mencionada na especificação.

O que devo verificar se o sensor conectado parar de responder?

Sintomas comuns incluem falhas intermitentes de sinal ou perda de conexão, frequentemente causadas por falha no travamento ou vedação comprometida.

Como diagnosticar uma falha de conexão mecânica no M12?

Verifique se o torque de aperto está entre 0,6 e 1,5 Nm e se o pino do conector apresenta oxidação ou contaminação.

Qual a vantagem deste modelo comparado a um cabo M12 padrão?

Este modelo é ideal para ambientes úmidos da indústria alimentícia devido à proteção IP69K; alternativas seriam cabos com revestimento de PVC para ambientes secos, que são mais flexíveis e econômicos.

É melhor comprar o cabo e montar o conector separadamente?

Não, este produto é vendido como um cabo de conexão pronto (cordset), sendo a melhor opção para garantir a vedação IP69K de fábrica.

Quais cuidados devo ter ao instalar o cabo em máquinas móveis?

Certifique-se de respeitar o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,9 mm) para evitar quebras internas dos condutores.

Qual a origem e confiabilidade deste componente?

A IFM garante as especificações técnicas descritas na ficha do produto, sendo a procedência assegurada pela fabricação com materiais de alta resistência (316L e PP).

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura a vedação contra poeira e jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050).

Conector M12

Padrão de conexão industrial de 12mm de diâmetro, amplamente utilizado em automação para sensores e atuadores.

Aço Inoxidável 1.4404

Aço inoxidável austenítico (também conhecido como 316L), resistente à corrosão por agentes químicos de limpeza (Ref.: Material da porca).

Sem Halogênio

Material que não libera gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em incêndios.

Raio de curvatura

Medida mínima recomendada para dobrar o cabo sem danificar a integridade dos fios internos (Ref.: 10 x diâmetro do cabo).
