Cabo M12 Fêmea IFM EVF383 10m - Indústria Alimentícia

Pré-visualizar: EVF383 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Blindado, IP69K

EVF383 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Blindado, IP69K

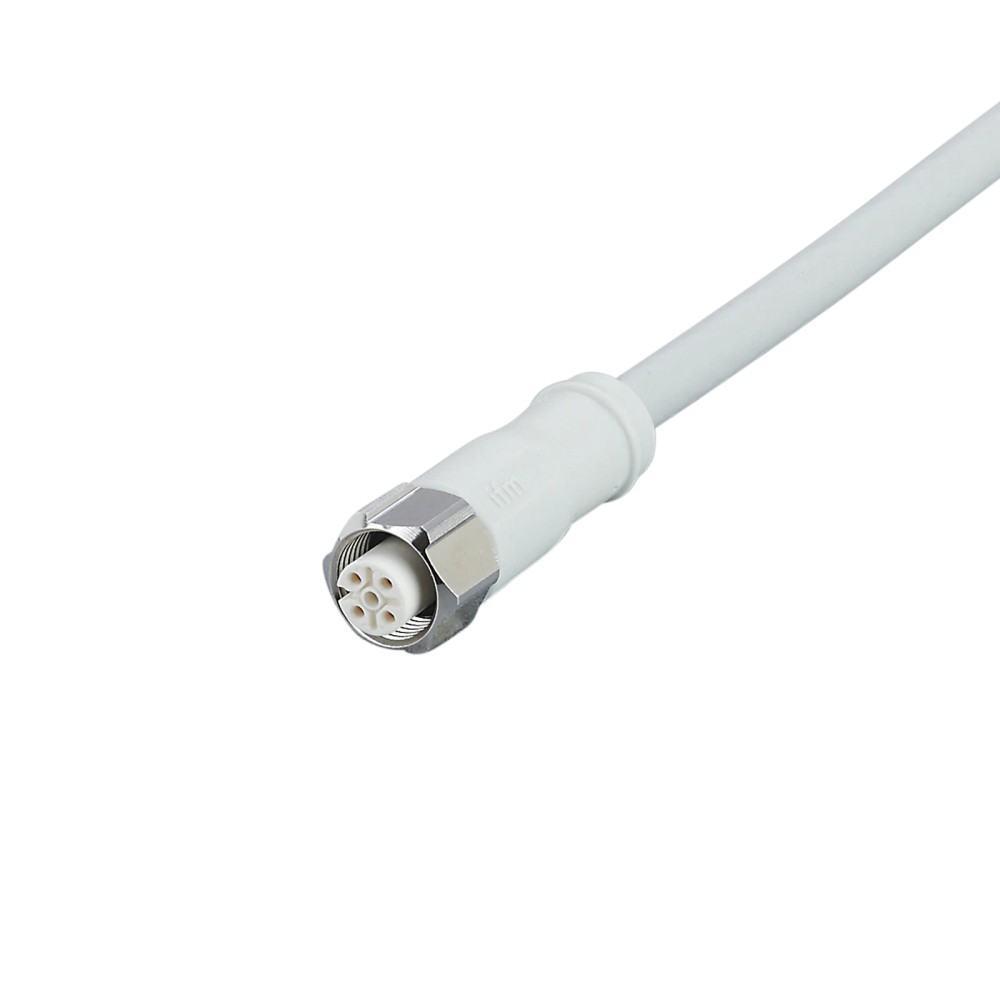

Imagem meramente ilustrativa

R$ 488,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF383
EAN: 4021179354974
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12,...mais

Fechar menu

Saiba mais sobre: "EVF383 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 10m, Blindado, IP69K"

Destaques do Produto

Conector

Fêmea M12, reto, codificação A, 4 contatos

Comprimento

10 m

Proteção

IP65, IP67, IP68 e IP69K

Tensão máxima informada

< 50 V AC; < 60 V DC

Construção do cabo

Blindado, MPPE, livre de silicone e halogênio

Corrente por contato

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 IFM EVF383, 10 m, Blindado, IP69K

O IFM EVF383 é um cabo de conexão com conector fêmea M12 para conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 10 m de comprimento, cabo blindado e proteção especificada como IP65, IP67, IP68 e IP69K. Conta com quatro contatos banhados a ouro e é livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF383
Tipo de conector	Fêmea M12, reto, codificação A, 4 contatos
Comprimento do cabo	10 m
Tensão de operação	< 50 V AC; < 60 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Cabo	Blindado, MPPE, cinza, Ø 5,2 mm; 4 x 0,34 mm²
Temperatura ambiente móvel	0 a 100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 / 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface compatível com conector fêmea M12 reto, codificação A e 4 contatos.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, respeitando os graus de proteção especificados.
Aplicações que requerem cabo blindado de 10 m e operação dentro dos limites elétricos e ambientais informados.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária exigir conector macho, outro número de contatos ou codificação diferente; confirme a interface do equipamento antes da compra.
Não utilizar acima dos limites informados de tensão e corrente por contato.
Não considerar a blindagem do cabo como aplicada no conector: a ficha informa que a blindagem não é aplicada no soquete.

APLICAÇÕES E USO

Aplicação indicada pelo catálogo: conexão em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara graus de proteção IP65, IP67, IP68 e IP69K; a proteção efetiva depende da conexão corretamente montada e das condições de uso.
Possibilidade de uso em instalação móvel apenas quando respeitadas a faixa de temperatura ambiente móvel de 0 a 100 °C e as condições declaradas de velocidade, deslocamento e aceleração. A adequação ao ciclo real deve ser validada pelo projetista.
Pode ser considerado para conexões elétricas compatíveis com M12 codificação A, 4 contatos e os limites elétricos informados. A ficha não identifica protocolo ou pinagem funcional, portanto a compatibilidade elétrica deve ser confirmada com o equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVF383, 10 m, Blindado, IP69K, verifique estes pontos:

Escolha o EVF383 quando

A instalação exigir cabo de 10 m, conector fêmea M12 reto codificado A com 4 contatos e condições compatíveis com os limites elétricos e ambientais da ficha.

Verifique outra configuração quando

O equipamento exigir conector macho, outra codificação ou quantidade de contatos, comprimento diferente, ou quando a aplicação ultrapassar os limites declarados. A ficha não identifica modelos alternativos; valide a configuração necessária no datasheet ou com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca indicada para o produto.
Modelo e SKU	EVF383	Identificação do produto no anúncio.
GTIN	4021179354974	Código global de identificação informado.
Part number do anúncio	EVF383	Código informado nos dados básicos do anúncio.
Part number do catálogo	ADOGH040VAS0010S04	Código presente no conjunto de dados do catálogo; confirme a referência ao comprar.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação indicado nos dados do produto.

Conexão elétrica
Conector	1 x M12, fêmea, reto, codificação A	Configuração mecânica do conector.
Contatos do conector	4, dourados	A ficha indica contatos banhados a ouro.
Cabo	10 m, MPPE, sem halogênio, cinza, Ø 5,2 mm, blindado	Construção e comprimento declarados para o cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição indicada para os condutores.
Aplicação da blindagem no soquete	Não aplicada	A ficha informa que a blindagem do cabo não é aplicada no soquete.
Tensão AC	< 50 V AC	Limite informado; não operar no limite ou acima dele.
Tensão DC	< 60 V DC	Limite informado nos atributos técnicos do catálogo.
Corrente por contato	4 A	Valor máximo informado por contato.
Categoria de sobretensão	III	Classificação indicada na ficha.

Materiais e construção
Material do cabo	MPPE	Material informado nos dados básicos do anúncio e nas especificações do cabo.
Material declarado no catálogo	PP, sem halogênio	Campo de material do catálogo; a ficha também identifica o revestimento do cabo como MPPE.
Cor do cabo	Cinza	Cor especificada para o cabo.
Material do corpo do conector	PP, sem halogênio	Material indicado para o corpo do soquete.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material declarado para a vedação.
Livre de silicone	Sim	Característica indicada nos atributos do anúncio.
Livre de halogênio	Sim	Característica indicada nos atributos do anúncio.
Contatos	Banhados a ouro	Acabamento informado para os contatos.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a adequação depende da instalação correta e das condições de ensaio aplicáveis.
Temperatura ambiente móvel	0 a 100 °C	Faixa indicada para ambiente móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Temperatura ambiente do produto	-25 a 100 °C	Faixa de temperatura indicada nos dados do catálogo; observar que a faixa móvel é especificada separadamente.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada nos dados do catálogo.

Dados mecânicos e movimento
Raio de flexão mínimo	10 x diâmetro do cabo	Raio mínimo informado; aplicar ao diâmetro do cabo de 5,2 mm conforme condição de instalação.
Esforço de torção	± 180 °/m	Valor indicado para torção.
Ciclos de curvatura	> 1 milhão	Quantidade de ciclos indicada nos dados do catálogo; condições completas de ensaio não detalhadas no contexto.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite condicionado à configuração de deslocamento e aceleração informada.
Tolerância a dobras e deslocamentos	Sim	Característica indicada no catálogo; respeitar as condições de movimento especificadas.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto do conector.
Dimensões informadas	15,5 x 15,5 x 47 mm	Dimensões publicadas no conjunto de atributos do catálogo.
Peso informado	916,35 g	Peso registrado nos dados do catálogo; o anúncio não apresenta unidade de peso consistente em todas as fontes.

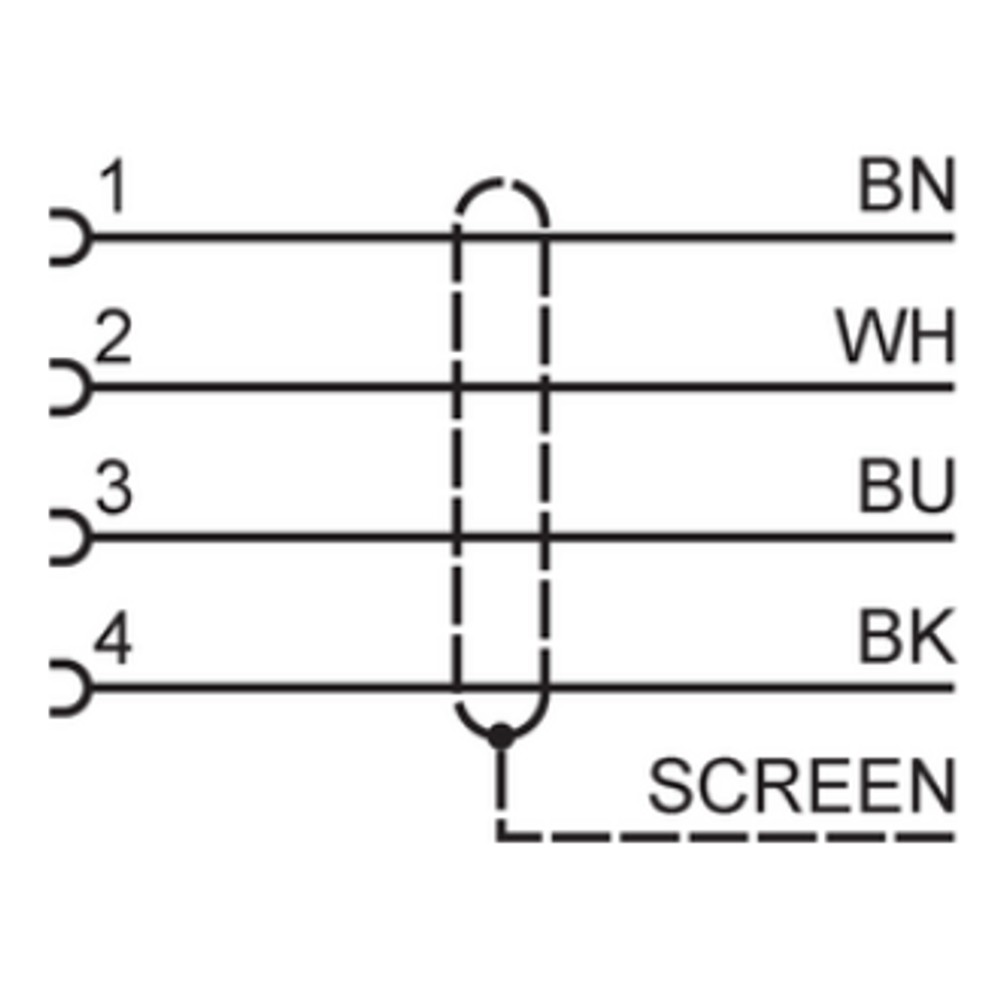

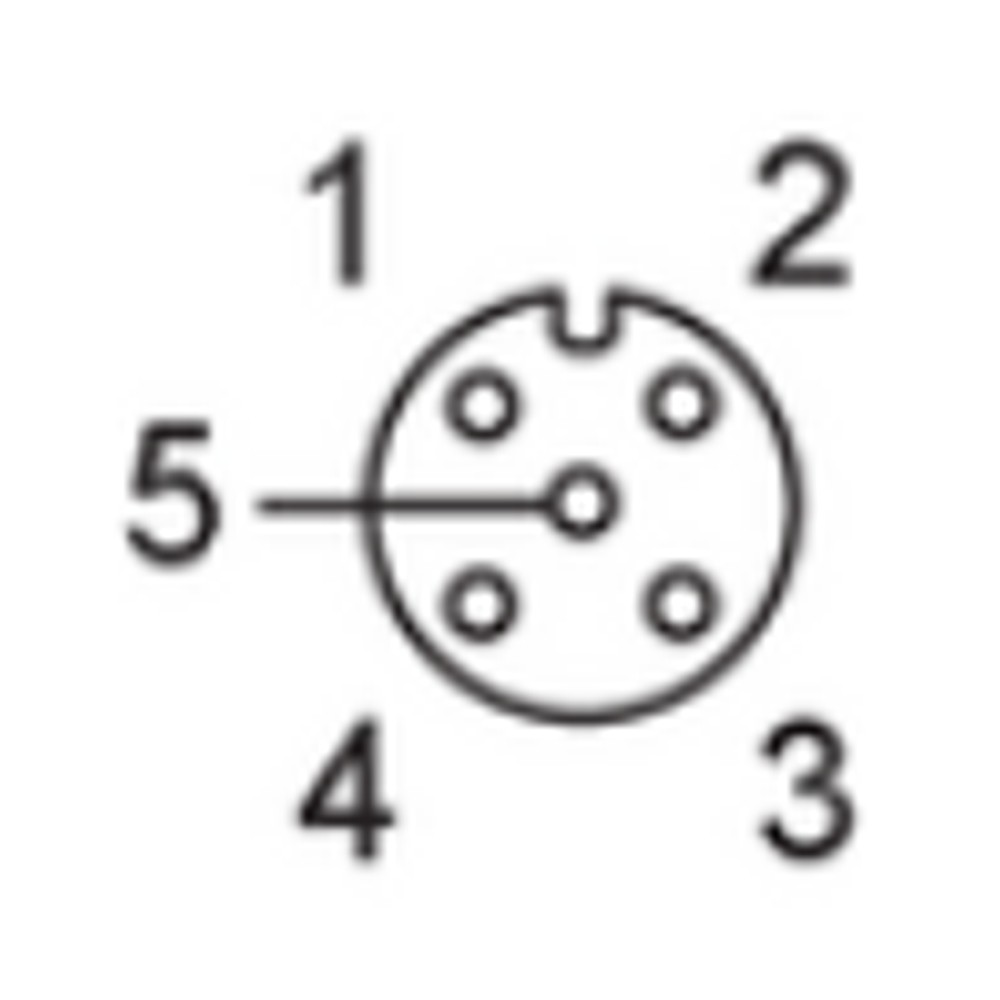

Identificação dos condutores
BK	Preto	Código de cor do fio conforme dados do catálogo.
BN	Marrom	Código de cor do fio conforme dados do catálogo.
BU	Azul	Código de cor do fio conforme dados do catálogo.
WH	Branco	Código de cor do fio conforme dados do catálogo.

Dados comerciais e classificação
Quantidade de embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal registrada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende dos equipamentos conectados e da atribuição dos pinos; confirme no datasheet de ambos.

Conexões

Elétrica Cabo de conexão blindado de 10 m, 4 x 0,34 mm²; conector fêmea M12 reto, codificação A, 4 contatos dourados. Limites informados: < 50 V AC, < 60 V DC e 4 A por contato. A blindagem não é aplicada no soquete.

Processo Não se aplica como conexão de processo. A conexão disponível é elétrica, por conector fêmea M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface fêmea/macho complementar M12 codificada A, 4 contatos e atribuição elétrica compatível	✓	A configuração mecânica do cabo é fêmea M12 reta, codificação A, com 4 contatos; a atribuição elétrica deve ser confirmada no equipamento.
Aplicação dentro dos limites de tensão e corrente informados	✓	A ficha indica < 50 V AC, < 60 V DC e 4 A por contato.
Equipamento que exige conector de outra codificação ou quantidade de contatos	✗	A configuração declarada é M12 codificação A com 4 contatos.
Instalação que exige que a blindagem esteja aplicada eletricamente no soquete	✗	A ficha informa que a blindagem do cabo não é aplicada no soquete.
Aplicação cujo protocolo ou pinagem não foi confirmado	✗	A ficha não especifica protocolo nem atribuição detalhada dos pinos; verifique a documentação do equipamento conectado.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVF383, 10 m, Blindado, IP69K

Confirme que o equipamento a conectar possui interface complementar compatível com M12 codificação A e 4 contatos; valide também a pinagem no datasheet do equipamento.
Verifique o comprimento de 10 m e planeje o percurso sem exceder os limites de tensão e corrente especificados.
Inspecione o conector, os contatos, a vedação e o cabo antes da montagem; não utilize componentes com danos visíveis.
Acople o conector alinhando corretamente a codificação e aperte dentro da faixa indicada de 0,6 a 1,5 Nm.
Roteie o cabo respeitando o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e evitando esforços incompatíveis com as condições de movimento declaradas.
Após a conexão, confira a fixação, a pinagem e a continuidade elétrica conforme o procedimento do equipamento; não presuma que a blindagem esteja conectada no soquete.

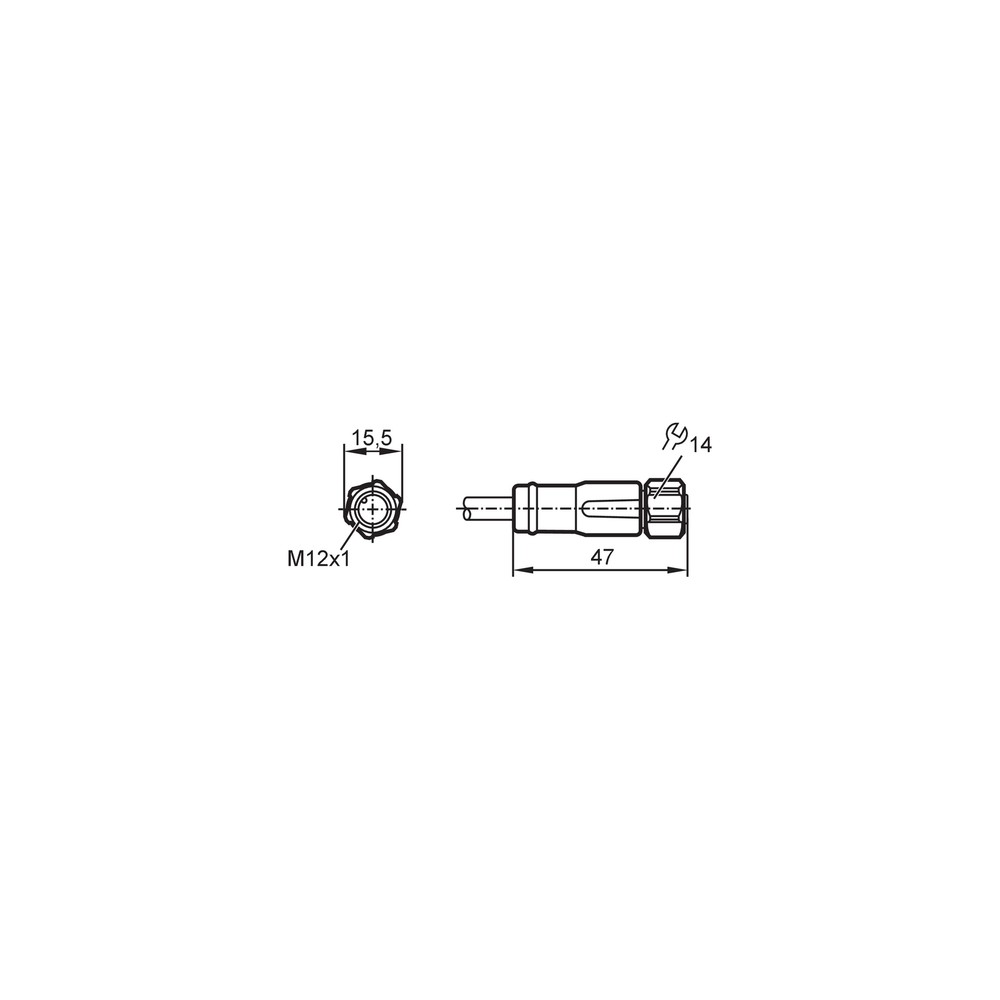

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Possível incompatibilidade de pinagem, codificação, interface complementar ou contato elétrico.	Confirme a codificação M12, o número de contatos e a atribuição de pinos nos documentos do cabo e do equipamento; inspecione o acoplamento e a continuidade.
Falha intermitente ao movimentar o cabo.	Possível dano ou esforço excessivo por curvatura, torção ou movimento fora das condições especificadas.	Inspecione o percurso, meça o raio de curvatura em relação ao diâmetro de 5,2 mm e compare velocidade, deslocamento e aceleração com os limites declarados.
Há entrada de umidade na conexão.	Possível conexão incompleta, vedação danificada ou instalação fora das condições necessárias para manter o grau de proteção.	Desenergize conforme o procedimento da instalação, inspecione a vedação e o conector, confira o aperto indicado e verifique a montagem do conjunto.
O cabo ou a conexão apresenta aquecimento ou interrupção sob carga.	Possível operação acima dos limites de tensão ou corrente, ou contato inadequado.	Meça a tensão e a corrente por contato em operação e compare com os limites declarados; inspecione contatos e terminação antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVF383 (PT-BR) (Datasheet) Desenho em escala IFM EVF383 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF383 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 para conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. A configuração inclui cabo de 10 m e conector reto codificado A com 4 contatos.

Que conector e quantidade de contatos ele tem?

O EVF383 possui conector fêmea M12 reto, codificação A, com 4 contatos banhados a ouro. Confirme a interface complementar e a pinagem do equipamento antes de conectar.

O que acompanha o produto?

A ficha informa 1 peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial do pedido.

Este cabo serve para qualquer equipamento M12?

Não é possível afirmar compatibilidade com qualquer equipamento M12. A ficha especifica codificação A e 4 contatos; tipo de conector, pinagem e limites elétricos do equipamento precisam ser compatíveis.

Ele serve para uma conexão que exige conector macho ou outra codificação?

Não, a configuração declarada é conector fêmea M12 codificado A. Para uma interface com tipo de conector ou codificação diferente, selecione uma configuração compatível.

Posso usar o cabo acima de 50 V AC ou 60 V DC?

Não; a ficha informa tensão de operação inferior a 50 V AC e inferior a 60 V DC. Verifique também a corrente, indicada como 4 A por contato.

O equipamento não funciona depois de conectar o cabo: o que verifico antes de trocar?

Confira se a interface é M12 codificação A com 4 contatos e se a pinagem corresponde ao equipamento. Inspecione também o acoplamento e a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; o que pode causar isso?

Uma causa possível é esforço mecânico ou curvatura incompatível com as condições declaradas. Verifique o percurso, o raio mínimo de curvatura e os limites de movimento antes de substituir o cabo.

Como devo montar o conector e acomodar o cabo?

Alinhe a codificação antes do acoplamento e aplique torque de 0,6 a 1,5 Nm. No roteamento, respeite o raio mínimo de curvatura informado de 10 vezes o diâmetro do cabo.

O cabo é adequado quando preciso que a blindagem chegue ao soquete?

A ficha informa que a blindagem do cabo não é aplicada no soquete. Se a instalação exigir continuidade da blindagem pelo conector, confirme a solução necessária antes de selecionar este modelo.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de codificação do conector M12 indicada para este cabo, com 4 contatos. (Ref.: conector 1 x M12, reto, codificação A, 4 contatos)

IP69K

Grau de proteção declarado para o produto; a manutenção da proteção depende da montagem e das condições de uso. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

MPPE

Material identificado para o cabo nos dados do produto. (Ref.: material do cabo MPPE)

Raio mínimo de curvatura

Limite geométrico indicado para curvar o cabo sem exceder a condição especificada. (Ref.: mínimo 10 x diâmetro do cabo)

Blindagem

Camada de proteção do cabo indicada como blindada; a ficha especifica que ela não é aplicada no soquete. (Ref.: cabo blindado; blindagem não aplicada no soquete)
