Cabo de Ligação IFM EVF371 M12

Pré-visualizar: EVF371 IFM - Cabo de Ligação ifm Indústria Alimentícia 1m, M12, IP69K, Inox

EVF371 IFM - Cabo de Ligação ifm Indústria Alimentícia 1m, M12, IP69K, Inox

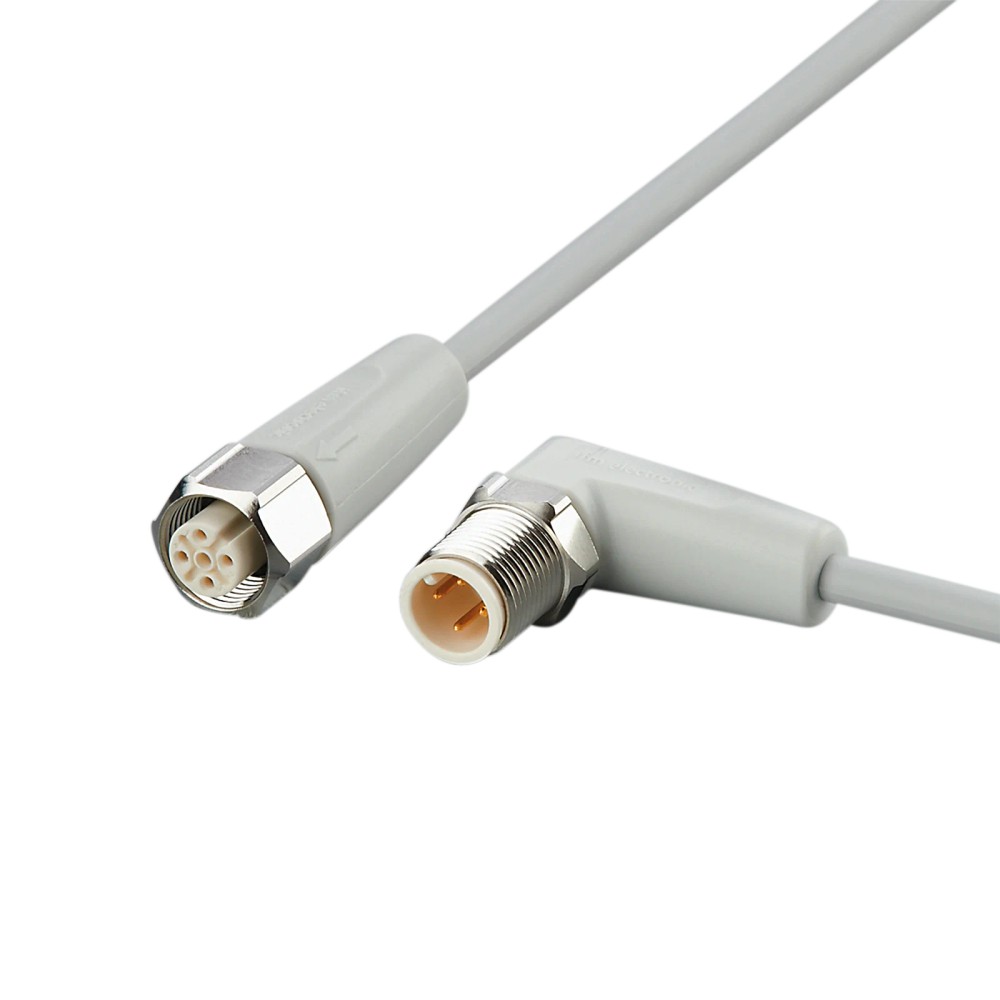

Imagem meramente ilustrativa

R$ 457,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF371
EAN: 4021179310451
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVF371 IFM - Cabo de Ligação ifm Indústria Alimentícia 1m, M12, IP69K, Inox"

Destaques do Produto

Comprimento

1 m

Conexão

M12, codificação A, 4 contatos; um lado reto e outro angular

Limite elétrico

< 250 V AC / < 300 V DC; capacidade de carga total de 4 A

Proteção

IP65, IP67, IP68 e IP69K

Ambiente

Áreas úmidas e higiênicas na indústria de alimentos; temperatura ambiente de -25 a 100 °C, com condição específica para aplicação móvel

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVF371 para indústria alimentícia, 1 m, M12, IP69K, bloqueio em aço inoxidável 316L

O ifm EVF371 é um cabo de ligação de 1 m com conexão M12, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e construção sem silicone e sem halogênio. O cabo é de MPPE e o bloqueio da conexão é de aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	1 m
Conexões	1 x M12 reto e 1 x M12 angular; codificação A
Contatos	4, banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Materiais principais	Cabo MPPE; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Diâmetro do cabo	4,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de equipamentos com interface M12 codificação A e configuração correspondente: um conector reto e um angular, ambos com 4 contatos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observados os limites elétricos, ambientais e de montagem da ficha técnica.
Aplicações que requerem cabo de 1 m, contatos banhados a ouro e construção sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecione quando o comprimento de 1 m ou a configuração de conectores M12 não atender ao arranjo da instalação.
Não exceda a tensão de operação indicada (< 250 V AC / < 300 V DC) nem a capacidade de carga total de 4 A.
Para aplicação móvel, não utilize abaixo de 0 °C; a ficha especifica faixa móvel de 0 a 100 °C.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos; observe a instalação e o fechamento corretos das conexões para manter o grau de proteção especificado.
Possibilidade de uso em instalação com movimento: a ficha declara tolerância a dobras e deslocamentos e informa parâmetros de ciclos, velocidade, aceleração e raio mínimo. A adequação ao percurso real depende de atender às condições especificadas e deve ser confirmada no datasheet.
A ficha não identifica equipamentos ou protocolos específicos compatíveis. Confirme a codificação, a atribuição dos contatos e os limites elétricos com os dispositivos conectados antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVF371 para indústria alimentícia, 1 m, M12, IP69K, bloqueio em aço inoxidável 316L, verifique estes pontos:

Escolha o EVF371 quando

A instalação exigir cabo de 1 m, conexões M12 codificação A de 4 contatos, uma reta e outra angular, proteção indicada até IP69K e uso em áreas úmidas e higiênicas de processamento de alimentos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outra codificação ou geometria de conector, ou quando a tensão, corrente ou temperatura da aplicação ultrapassar os limites informados. Compare a ficha do dispositivo e do cabo antes de conectar; a aparência mecânica M12, isoladamente, não confirma compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada na ficha do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada nos dados do produto.
Característica especial	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o conjunto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Limite de carga total indicado.
Classe de proteção elétrica	II	Classe indicada nos dados técnicos.

Conexões elétricas
Conexão elétrica — cabo	1 m, MPPE, sem halogênio, cinza, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões do cabo conforme a ficha.
Conexão elétrica — soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM; torque máximo de aperto de 0,6 a 1,5 Nm	Características do lado com soquete; aplicar o torque conforme a ficha.
Conexão elétrica — conector	1 x M12, angular; codificação A; 4 contatos dourados; corpo em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L); torque máximo de aperto de 0,6 a 1,2 Nm	Características do lado com conector; aplicar o torque conforme a ficha.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a montagem correta das conexões é necessária para preservar a proteção.
Material do cabo	MPPE	Material informado para o revestimento/cabo.
Material do corpo dos conectores	PP, sem halogênio	Material declarado para os corpos das conexões.
Material do bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para os bloqueios das conexões.
Material da vedação	EPDM	Material da vedação informado na ficha.
Contatos	4, banhados a ouro	Acabamento e quantidade de contatos indicados para as conexões.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.

Condições ambientais e movimento
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica para uso móvel; não confundir com a faixa ambiente geral.
Aviso de temperatura cULus	Até 65 °C	Limite indicado para a condição cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento indicada.
Condições climáticas de armazenamento	Classe 1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado para a característica de flexão; observar as condições de aplicação do fabricante.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; não é um valor em milímetros.
Esforço de torção	± 180 °/m	Tolerância de torção declarada.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento informada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.

Dados mecânicos e identificação logística
Comprimento	1 m	Comprimento nominal do cabo.
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas nos dados do produto.
Peso	60 g	Peso indicado no conjunto de dados do produto.
Quantidade por embalagem	1 peça	Unidades por embalagem informadas.
SKU / código do produto	EVF371	Identificador do produto.
GTIN	4021179310451	Identificador comercial informado.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• A ficha informa conexão M12 codificação A com 4 contatos; não especifica protocolo de comunicação. A compatibilidade de protocolo depende dos equipamentos conectados e da atribuição de contatos definida por eles.

Conexões

Elétrica Cabo de 1 m, MPPE, 4 x 0,34 mm²; conexão de um lado com soquete M12 reto e do outro com conector M12 angular, ambos codificação A e 4 contatos banhados a ouro. Limites informados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Consulte o datasheet para a atribuição dos pinos; ela não está detalhada nesta descrição.

Processo Não possui conexão de processo. São conexões elétricas M12; a compatibilidade mecânica e elétrica deve ser confirmada com as interfaces dos equipamentos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 codificação A, 4 contatos, geometria correspondente e requisitos elétricos dentro dos limites informados.	✓	A configuração do cabo é 1 x M12 reto e 1 x M12 angular, codificação A e 4 contatos; ainda é necessário validar a atribuição dos contatos no datasheet dos equipamentos.
Equipamento com outro tipo de conexão ou codificação M12 diferente.	✗	A ficha especifica M12 codificação A; não há evidência de compatibilidade mecânica ou elétrica com outras codificações.
Aplicação que excede < 250 V AC / < 300 V DC ou 4 A de capacidade de carga total.	✗	Esses são os limites elétricos informados para o produto.
Aplicação móvel em temperatura abaixo de 0 °C.	✗	A faixa indicada para temperatura ambiente em aplicação móvel é de 0 a 100 °C.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVF371 para indústria alimentícia, 1 m, M12, IP69K, bloqueio em aço inoxidável 316L

Confirme que as interfaces dos equipamentos são M12 codificação A, 4 contatos, e correspondem ao lado reto e ao lado angular do cabo.
Verifique a atribuição dos contatos e os limites elétricos nos documentos dos equipamentos e no datasheet do EVF371 antes de energizar.
Inspecione o cabo, os contatos, as roscas e as vedações; não instale componentes danificados ou contaminados.
Posicione o conector sem forçar o cabo e sem exceder o raio mínimo de flexão indicado para aplicação flexível.
Aperte as conexões respeitando os torques máximos específicos: 0,6 a 1,5 Nm no soquete e 0,6 a 1,2 Nm no conector.
Após a montagem, confira o assentamento das conexões e faça a verificação elétrica e funcional conforme os procedimentos do equipamento conectado.

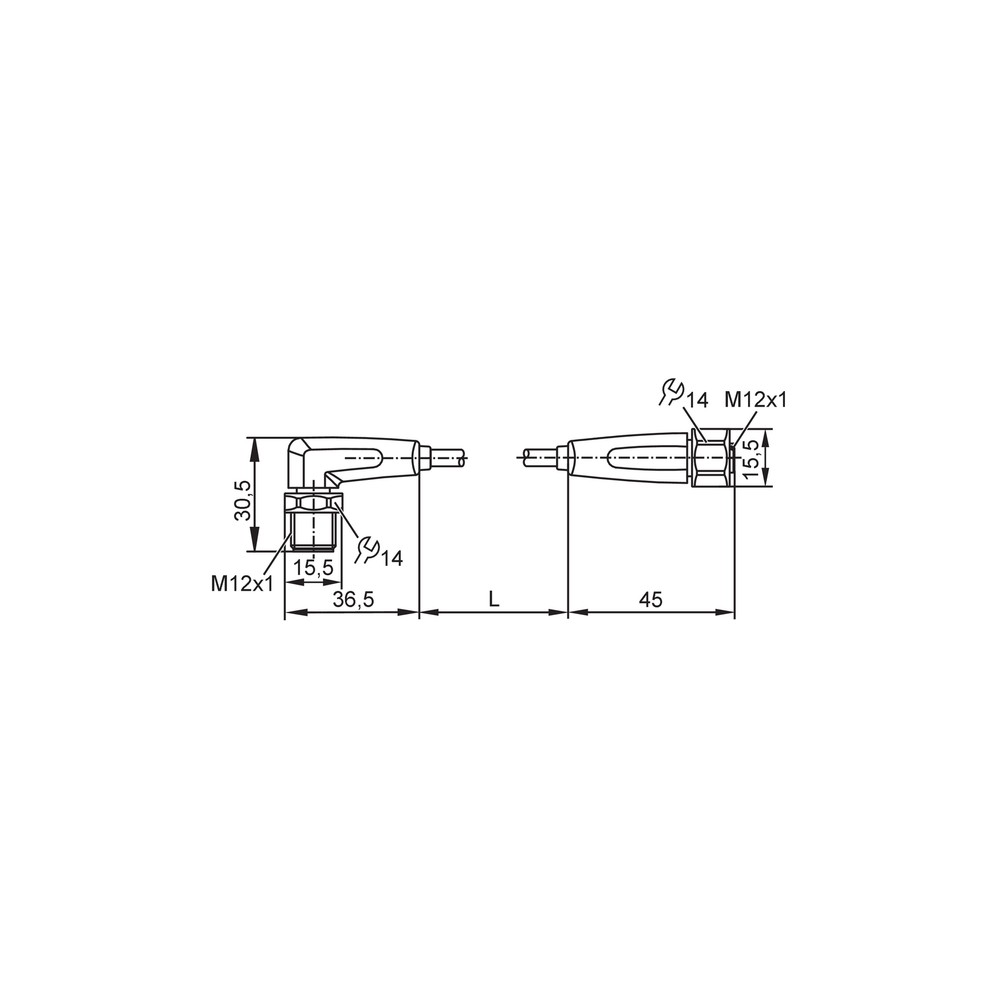

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não inicia ou não reconhece a conexão.	Conector não assentado corretamente, contatos contaminados ou atribuição de contatos incompatível com o equipamento.	Desenergize o circuito, inspecione e reconecte os M12; compare a atribuição dos pinos com os diagramas dos dispositivos e verifique continuidade conforme o procedimento de manutenção.
Há interrupções intermitentes durante o movimento do cabo.	Curvatura ou movimentação fora das condições indicadas, ou dano no cabo/conexão.	Inspecione o percurso e o estado do cabo; compare o raio de flexão e as condições de movimento com os valores do datasheet e teste continuidade durante a movimentação controlada.
A conexão apresenta aquecimento ou falha elétrica sob carga.	Corrente ou tensão acima dos limites indicados, contato inadequado ou conexão mal apertada.	Meça tensão e corrente no circuito desenergizado/energizado conforme procedimento seguro e compare com os limites da ficha; verifique o assentamento e o torque aplicável.
Há ingresso de umidade após lavagem ou exposição a líquidos.	Conexão mal encaixada, vedação danificada ou montagem inadequada, apesar dos graus de proteção declarados para o produto.	Inspecione a vedação EPDM e as superfícies de acoplamento, confirme o aperto conforme o datasheet e procure danos antes de recolocar em serviço.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do EVF371 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF371 e para que tipo de instalação ele serve?

É um cabo de ligação ifm de 1 m com conexões M12, indicado para áreas úmidas e higiênicas na indústria de alimentos. A ficha informa conectores de 4 contatos, proteção até IP69K e construção sem silicone e sem halogênio.

O cabo acompanha quais conexões e acessórios?

A configuração informada inclui um soquete M12 reto e um conector M12 angular, ambos codificação A e com 4 contatos. Não há acessórios adicionais listados na ficha.

Ele serve em equipamento com M12 de outra codificação?

A ficha especifica codificação A, portanto não confirma compatibilidade com outras codificações. Verifique também a atribuição dos contatos e a interface do equipamento; formato M12 semelhante não basta para confirmar compatibilidade elétrica.

Posso usar o EVF371 acima de 4 A ou da tensão especificada?

Não: a ficha indica capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC e 300 V DC. Para circuitos acima desses limites, selecione um cabo cuja especificação atenda à aplicação.

O equipamento não funciona depois que conectei o cabo; o que verifico antes de trocar?

Verifique se os conectores estão totalmente assentados e se a codificação e a atribuição dos contatos correspondem aos equipamentos. Inspecione contatos e cabo e confirme a continuidade conforme o procedimento de manutenção.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Uma causa possível é dano ou esforço de flexão fora das condições especificadas. Inspecione o percurso, confira o raio mínimo de flexão no datasheet e teste a continuidade durante uma movimentação controlada.

Como escolho entre este cabo e outro modelo?

Escolha o EVF371 se a aplicação requer 1 m, conexões M12 codificação A de 4 contatos com uma ponta reta e outra angular, e os limites elétricos e ambientais forem atendidos. Se comprimento, codificação ou geometria forem diferentes, compare outra configuração e valide os pinos com os equipamentos.

Este produto é um kit com mais de um cabo?

Não há indicação de kit: a ficha informa uma peça por embalagem. O produto descrito é o cabo EVF371.

Há algum cuidado específico na instalação?

Respeite os torques máximos informados para cada conexão e o raio mínimo de flexão em aplicação flexível. Confirme também a atribuição dos contatos e os limites elétricos antes de energizar.

Como evito comprometer a proteção contra umidade na montagem?

Mantenha as superfícies de acoplamento e a vedação limpas e sem danos, encaixe corretamente as conexões e respeite o torque especificado. A proteção declarada depende da montagem adequada.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Padrão de codificação da conexão M12 indicado para este cabo; confirme que a interface do equipamento e a atribuição de contatos correspondem. (Ref.: conexão elétrica M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, dependente da montagem correta. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para o cabo. (Ref.: conexão elétrica — cabo, MPPE)

Raio mínimo de flexão

Limite mínimo para a curvatura do cabo em aplicação flexível; a ficha expressa o valor como múltiplo do diâmetro. (Ref.: mín. 10 x diâmetro do cabo)

Codificação dos contatos

Configuração que identifica a disposição elétrica dos contatos da conexão; deve ser conferida com o equipamento conectado. (Ref.: M12, codificação A, 4 contatos)
