Cabo de Conexão M8 IFM EVF135

Pré-visualizar: EVF135 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m IP69K

EVF135 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m IP69K

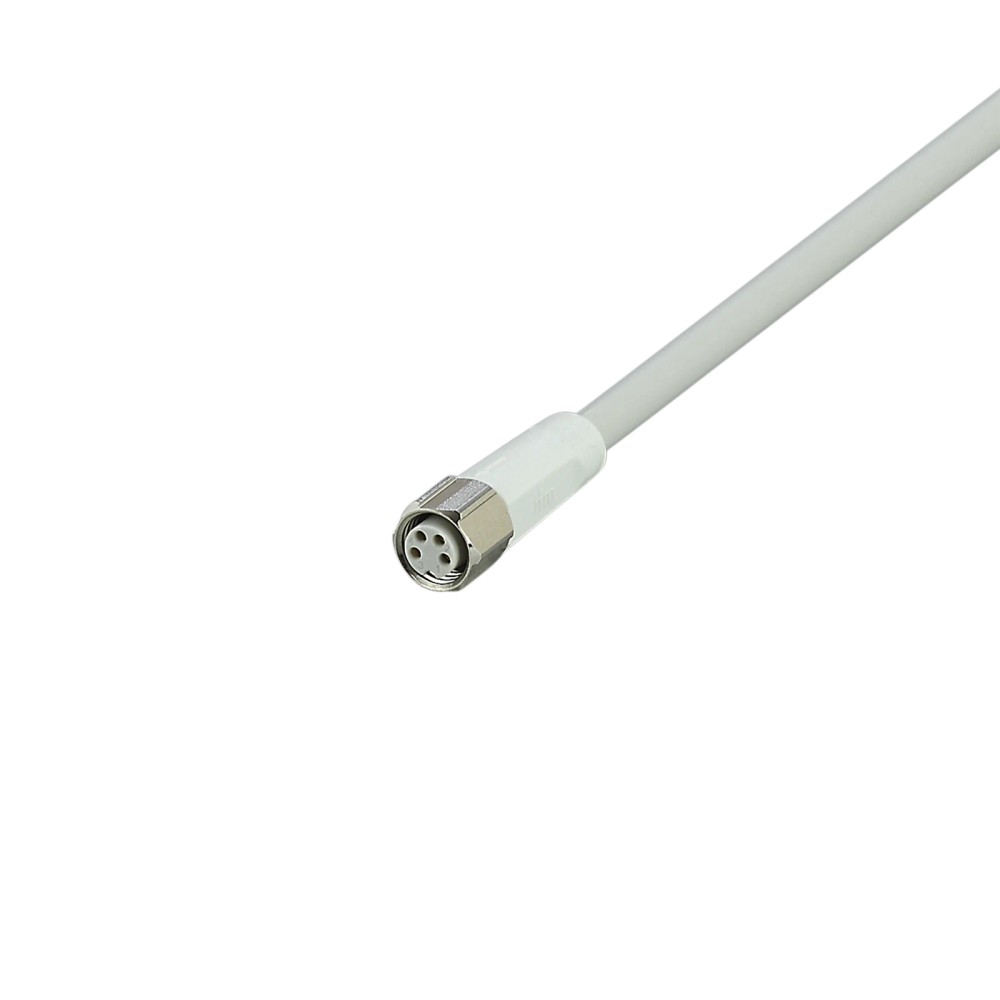

Imagem meramente ilustrativa

R$ 245,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF135
EAN: 4021179318105
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF135 IFM - Cabo de Conexão Fêmea M8 Indústria Alimentícia 5m IP69K"

Destaques do Produto

Comprimento

5 m

Conector

Fêmea M8 reto, codificação A, 4 contatos

Limite elétrico

< 50 V AC / < 60 V DC; carga total de até 3 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Ambiente de aplicação

Áreas úmidas e higiênicas da indústria de alimentos

Composição do cabo

MPPE; sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Sobre o Cabo de Conexão IFM EVF135 — conector fêmea M8 reto, 5 m, IP69K

O EVF135 é um cabo de conexão com conector fêmea M8, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 5 m de comprimento, quatro contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. O cabo é isento de silicone e halogênio e tem tensão de operação inferior a 50 V AC e inferior a 60 V DC, conforme a ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF135
Tipo de conector	Fêmea M8 reto, codificação A
Comprimento do cabo	5 m
Contatos	4, banhados a ouro
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	3 A
Proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, cinza, Ø 4,9 mm
Temperatura ambiente	−25 a 80 °C
Material do bloqueio	Aço inoxidável 316L (1.4404)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface correspondente ao conector fêmea M8 reto, codificação A, em aplicações que respeitem os limites elétricos e ambientais informados.
Uso em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada na ficha do produto.
Instalações que necessitem de cabo de 5 m e de tolerância a dobras e deslocamentos, respeitando o raio mínimo de flexão e os limites de movimento especificados.

⚠ Considere outro se precisa de:

Não aplicar acima dos limites declarados de tensão de operação ou corrente nominal.
Não selecionar quando a instalação exigir comprimento diferente de 5 m ou um tipo de conector diferente sem validar a configuração necessária.
Não usar em aplicação móvel abaixo de 5 °C, pois a faixa indicada para temperatura ambiente móvel é de 5 a 80 °C.

APLICAÇÕES E USO

Aplicação comprovada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos, conforme indicado na ficha do produto.
Possibilidade a validar: instalação com deslocamento do cabo, pois a ficha declara tolerância a dobras e deslocamentos e especifica parâmetros de movimento. Verifique raio mínimo, temperatura móvel, velocidade e aceleração antes de projetar a instalação.
A ficha não identifica dispositivos específicos nem protocolos; valide pinagem, sinais e limites elétricos com os equipamentos conectados.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVF135 — conector fêmea M8 reto, 5 m, IP69K, verifique estes pontos:

Escolha o EVF135 quando

A instalação exigir cabo de 5 m com conector fêmea M8 reto, codificação A, quatro contatos, e os valores de tensão, corrente e ambiente estiverem dentro dos limites especificados.

Verifique outra configuração quando

O projeto exigir comprimento, gênero ou geometria de conector diferentes, ou quando os limites elétricos e de temperatura do EVF135 não atenderem à aplicação. A ficha disponível não identifica modelos alternativos; confirme a configuração necessária no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF135	Identificação do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional informada na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada pelo fabricante.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no cadastro técnico.
SKU	EVF135	Código do produto no anúncio.
GTIN	4021179318105	Identificador comercial informado no anúncio.
Part number	EVF135 no anúncio; ADOGF040VAS0005P04 no cadastro do catálogo	Os registros apresentam códigos diferentes; confirme o código de pedido com o fabricante antes da compra.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de operação declarados; a fonte primária do anúncio informa < 50 V AC.
Tensão de operação cULus	30 V AC / 30 V DC	Limite indicado para a condição cULus.
Corrente nominal / capacidade de carga total	3 A	Valor máximo de carga total informado na ficha.
Classe de proteção	III	Classificação indicada na ficha técnica.
Certificado UL	Fontes de alimentação Class 2	Declaração registrada no cadastro técnico; não representa, por si só, indicação de compatibilidade com qualquer fonte.

Conexão elétrica
Conexão elétrica — soquete	1 × M8, reto; codificação A; 4 contatos dourados	Configuração do conector fêmea informada na ficha.
Material do corpo do soquete	PP, cinza	Material e cor declarados para o corpo do conector.
Material do bloqueio	1.4404, aço inoxidável 316L	Material declarado para o elemento de bloqueio.
Material da vedação	EPDM	Material de vedação informado na ficha.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa máxima de torque especificada para o aperto da conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação dos condutores indicada no cadastro técnico; confirme a pinagem no datasheet para a aplicação.

Cabo e construção
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	MPPE	Material declarado para o cabo.
Construção do cabo	4 × 0,34 mm² (42 × Ø 0,1 mm)	Composição dos condutores informada na ficha.
Diâmetro do cabo	Ø 4,9 mm	Dimensão do cabo declarada no cadastro técnico.
Cor do cabo	Cinza	Cor indicada na especificação do cabo.
Isento de silicone	Sim	Característica declarada pelo fabricante.
Isento de halogênio	Sim	Característica declarada pelo fabricante.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Dimensões	10 × 10 × 31 mm	Dimensões registradas no cadastro técnico; consulte o desenho dimensional para referência geométrica.
Peso	161,6 g	Peso informado no cadastro técnico.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados para o produto; a instalação deve preservar a conexão e as condições de montagem aplicáveis.
Temperatura ambiente	−25 a 80 °C	Faixa de temperatura ambiente informada para a condição especificada na ficha.
Temperatura ambiente em aplicação móvel	5 a 80 °C	Faixa específica declarada para uso móvel.
Temperatura de armazenamento	−25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento declarada.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada no cadastro técnico para condições climáticas de armazenamento.

Dados mecânicos e movimento
Ciclos de curvatura	> 1 milhão	Resistência declarada a ciclos de curvatura; não substitui o respeito ao raio mínimo.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Raio de flexão em aplicação flexível	Mínimo de 10 × o diâmetro do cabo	Limite mínimo declarado para aplicação flexível; com diâmetro de 4,9 mm, use a relação especificada pelo fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar separadamente os limites de movimento.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada à velocidade declarada; não extrapolar para outros percursos ou acelerações.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. O cabo estabelece uma conexão elétrica; a compatibilidade de protocolo depende dos dispositivos conectados e não pode ser confirmada apenas pelos dados disponíveis.

Conexões

Elétrica Um soquete fêmea M8 reto, codificação A, com 4 contatos dourados; cabo de 5 m, 4 × 0,34 mm². Tensão de operação: < 50 V AC / < 60 V DC (cULus: 30 V AC / 30 V DC). Corrente nominal/capacidade de carga total: 3 A. A compatibilidade elétrica deve ser validada com os sinais e limites dos dispositivos conectados.

Processo Não há conexão de processo especificada. A conexão informada é elétrica, por conector M8; não confundir com conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface elétrica fêmea ou correspondente compatível com plugue M8 reto, codificação A, quatro contatos, e limites elétricos atendidos	✓	A configuração do soquete e os limites elétricos estão identificados na ficha; confirme a correspondência do conector do dispositivo e a pinagem da aplicação.
Aplicação com tensão ou corrente superior aos limites indicados	✗	A ficha especifica tensão inferior a 50 V AC e inferior a 60 V DC, além de capacidade de carga total de 3 A.
Aplicação móvel entre 5 e 80 °C, respeitando os demais parâmetros mecânicos declarados	✓	A faixa de temperatura ambiente para uso móvel informada é de 5 a 80 °C; a adequação também depende dos parâmetros de movimento especificados.
Aplicação móvel abaixo de 5 °C	✗	A faixa declarada para temperatura ambiente móvel começa em 5 °C.
Conexão a equipamento cujo protocolo ou pinagem não foi verificado	✗	O cabo não tem protocolo declarado, e a compatibilidade elétrica depende da pinagem e dos sinais dos equipamentos; valide esses dados antes da conexão.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVF135 — conector fêmea M8 reto, 5 m, IP69K

Confirme que o equipamento a conectar aceita a configuração M8 fêmea, reta, codificação A, com quatro contatos, e verifique a pinagem necessária no datasheet.
Desenergize os equipamentos antes de conectar ou desconectar o cabo, seguindo os procedimentos da instalação.
Planeje o percurso para evitar exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Se houver movimento, valide a faixa de temperatura móvel e os limites de velocidade, percurso e aceleração especificados.
Acople o conector sem forçar o alinhamento e aperte respeitando o torque máximo indicado de 0,3 a 0,5 Nm.
Após a montagem, verifique o assentamento da conexão, a identificação dos condutores e o funcionamento elétrico dentro dos limites declarados.

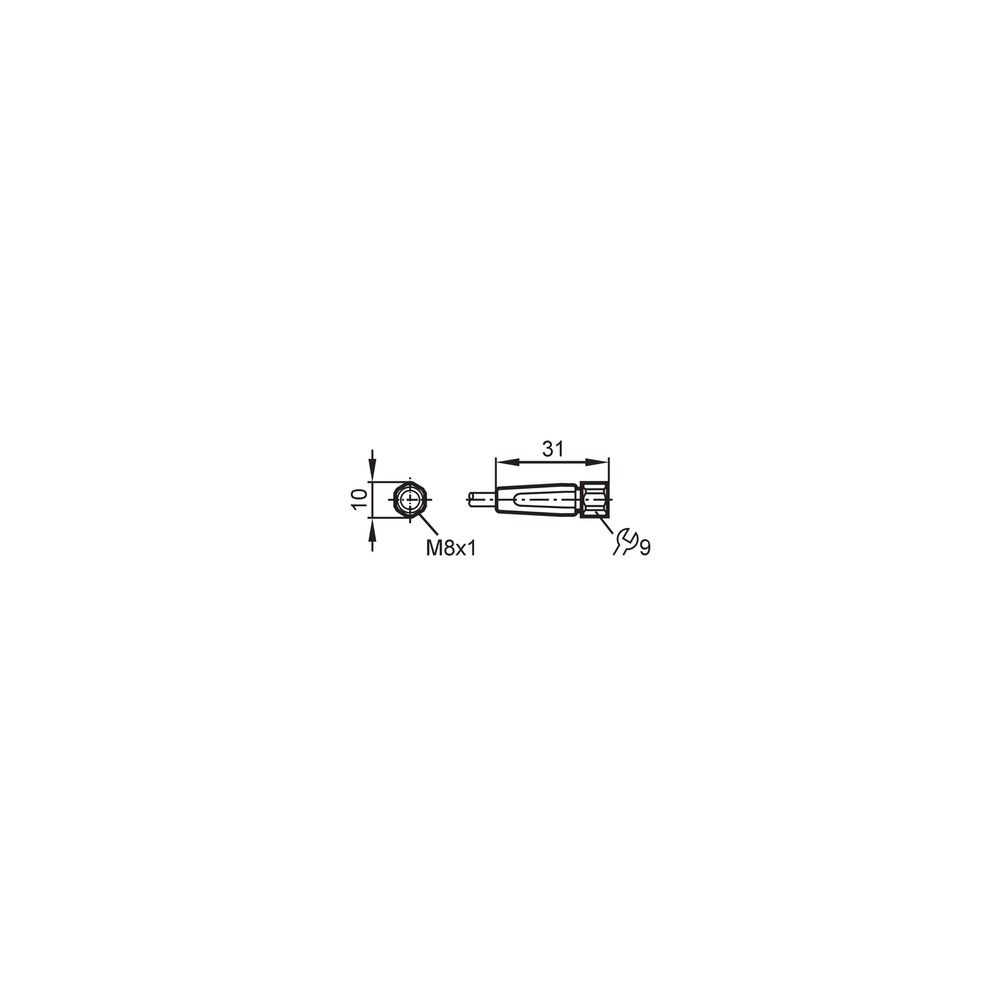

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe alimentação ou não apresenta sinal.	Conector não assentado corretamente, condutor interrompido ou pinagem incompatível com o equipamento.	Desenergize o circuito, confira a pinagem no datasheet e inspecione a conexão e a continuidade dos condutores.
A conexão apresenta funcionamento intermitente durante o movimento do cabo.	Flexão abaixo do raio mínimo ou movimento fora das condições declaradas para temperatura, velocidade ou aceleração.	Inspecione o percurso e compare o raio de flexão e os parâmetros de movimento com os limites da ficha.
Há aquecimento ou queda de funcionamento sob carga.	Tensão ou corrente acima dos limites especificados, ou carga total superior a 3 A.	Meça a tensão e a corrente em operação e compare com os limites elétricos do produto e do equipamento conectado.
A conexão apresenta entrada de umidade após a montagem.	Acoplamento ou assentamento inadequado da conexão, ou condição de instalação que não preserva a proteção declarada.	Inspecione o assentamento e o aperto do conector, verifique danos e confirme as condições de montagem no datasheet; não conclua que o grau IP elimina a necessidade de montagem correta.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF135 — português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF135 e para que serve?

É um cabo de conexão de 5 m com conector fêmea M8, indicado para aplicações em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa quatro contatos banhados a ouro e proteção até IP69K.

Com quais conectores e limites elétricos devo conferir a compatibilidade?

Confira a interface M8 reta, codificação A, com quatro contatos, além da pinagem dos dispositivos. Os limites informados são < 50 V AC / < 60 V DC e corrente nominal de 3 A.

O produto acompanha algum acessório?

A ficha disponível não relaciona acessórios inclusos. O item identificado é o cabo de conexão EVF135.

Posso usar este cabo em uma aplicação que exija mais de 3 A?

Não, a ficha especifica capacidade de carga total de 3 A. Para uma carga superior, selecione uma solução cujos limites declarados atendam ao circuito.

Este cabo serve para uma conexão diferente de M8 reto, codificação A?

A ficha identifica um conector fêmea M8 reto, codificação A. Se a conexão necessária for diferente, confirme outro cabo com a configuração correspondente; a ficha não lista modelos alternativos.

O sinal fica intermitente quando o cabo se movimenta: o que verifico antes de trocar?

Verifique se o cabo está sendo flexionado abaixo do raio mínimo ou submetido a condições de movimento fora das declaradas. Confira também o assentamento do conector e a continuidade dos condutores.

O conector está montado, mas o equipamento não comunica: o que devo conferir?

O EVF135 não tem protocolo de comunicação especificado na ficha. Antes de trocar o cabo, confira a pinagem, a continuidade e a compatibilidade elétrica entre os dispositivos.

Como decido entre este cabo e uma versão de outro comprimento?

Escolha o EVF135 se os 5 m e a configuração M8 fêmea reta, codificação A, atenderem ao projeto. Se precisar de outro comprimento ou configuração, valide o código correspondente no catálogo da IFM.

Que cuidados devo ter ao instalar o cabo?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e o torque máximo de 0,3 a 0,5 Nm no conector. Em aplicações móveis, verifique também os limites específicos de temperatura e movimento.

Posso usar o EVF135 em movimento abaixo de 5 °C?

A faixa de temperatura ambiente móvel declarada é de 5 a 80 °C. Para movimento abaixo de 5 °C, a ficha não confirma a adequação do produto.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8 indicada para o soquete do cabo. (Ref.: conexão elétrica — soquete: M8 reto, codificação A.)

Grau de proteção IP

Classificação de proteção declarada para o produto contra ingresso de elementos conforme a condição de ensaio aplicável. (Ref.: IP65, IP67, IP68 e IP69K.)

Raio mínimo de flexão

Limite mínimo de curvatura especificado para aplicação flexível do cabo. (Ref.: mínimo de 10 × o diâmetro do cabo.)

Corrente nominal

Valor de corrente declarado para a carga total do cabo. (Ref.: 3 A.)

MPPE

Material indicado para o cabo na ficha técnica. (Ref.: material do cabo — MPPE.)
