Cabo Conector Fêmea M8 IFM 10m - Indústria Alimentícia

Pré-visualizar: EVF128 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m IP69K Inox

EVF128 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m IP69K Inox

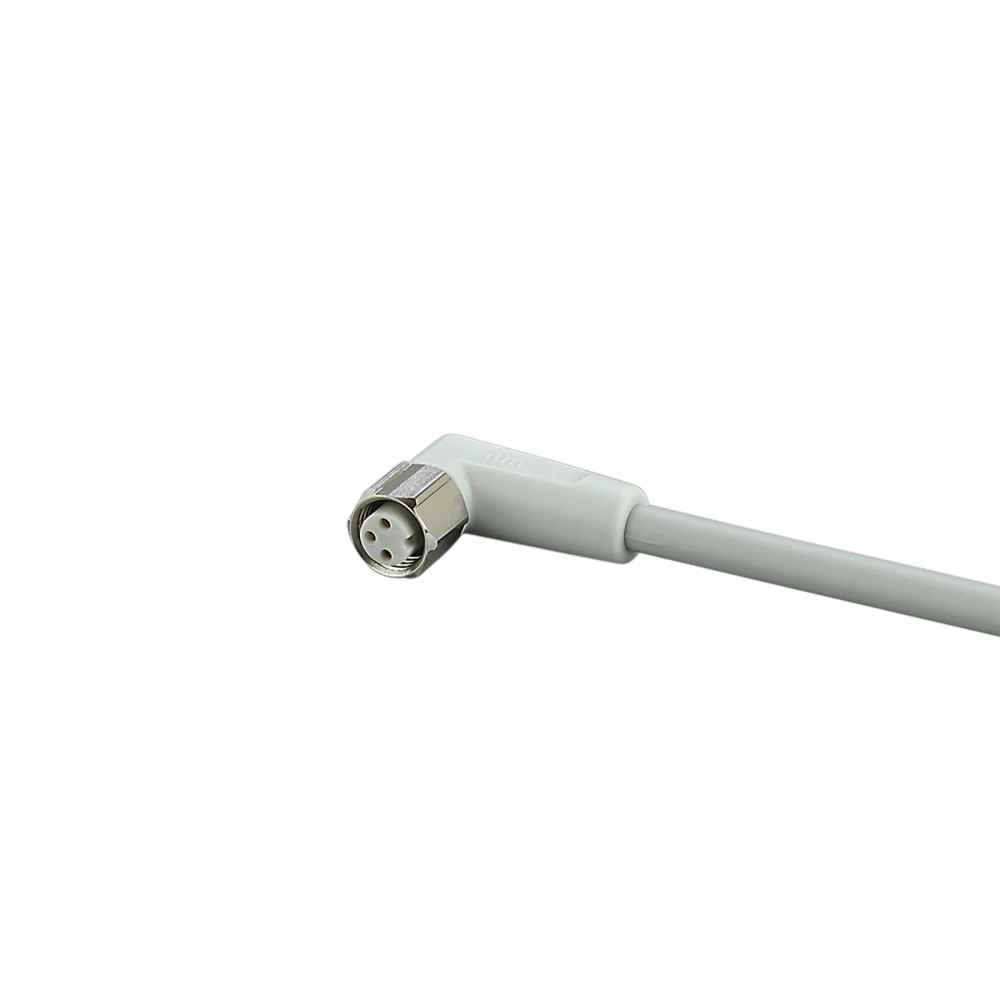

Imagem meramente ilustrativa

R$ 309,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF128
EAN: 4021179318174
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF128 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m IP69K Inox"

Destaques do Produto

Comprimento

10 m

Tipo de conector

M8 fêmea angular, codificação A

Número de contatos

3, banhados a ouro

Proteção declarada

IP65, IP67, IP68 e IP69K

Limite elétrico

Até 3 A; tensão conforme classificação AC/DC e cULus

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF128, conector fêmea M8 angular, 10 m, para áreas úmidas e higiênicas na indústria de alimentos

O IFM EVF128 é um cabo de conexão de 10 m com conector fêmea M8 angular, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui proteção IP65, IP67, IP68 e IP69K, cabo MPPE sem silicone e sem halogênio e contatos banhados a ouro. A conexão tem 3 contatos e suporta até 3 A de capacidade de carga total; confirme tensão e pinagem com o equipamento conectado.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF128
Conector	Fêmea M8, angular, codificação A, 3 contatos
Comprimento do cabo	10 m
Tensão de operação	< 50 V AC / < 60 V DC; cULus: 30 V AC / 30 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio, cinza; Ø 4,9 mm; 3 × 0,34 mm²
Materiais do conector	Corpo em PP; porca de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Temperatura ambiente	-25 a 80 °C; em aplicação móvel: 5 a 80 °C
Torque máximo de aperto	0,3 a 0,5 Nm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface M8 fêmea/macho mecanicamente correspondente, codificação A e 3 contatos, após confirmar a pinagem e os requisitos elétricos do equipamento.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Aplicações que exijam cabo de 10 m, carga total de até 3 A e operação dentro dos limites de tensão e temperatura especificados.

⚠ Considere outro se precisa de:

Não utilizar quando a tensão, a corrente total ou as condições ambientais excederem os limites especificados para o cabo.
Não presumir compatibilidade com conectores M8 de outra codificação, número de contatos ou disposição de pinos sem conferir o encaixe e a pinagem do equipamento.
Não aplicar em movimento fora das condições declaradas: temperatura móvel de 5 a 80 °C, velocidade máxima de 3,3 m/s no ensaio indicado e raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Comprovada: conexão em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante; observar a montagem correta e os graus de proteção especificados.
Possibilidade condicionada: uso em instalação com movimento de cabo somente se a temperatura, o raio de flexão, a torção, a velocidade e a aceleração permanecerem dentro dos valores declarados.
Antes de aplicar em qualquer equipamento, verificar correspondência do conector, codificação, número e atribuição dos pinos, além de tensão e corrente; a ficha não identifica protocolos ou dispositivos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF128, conector fêmea M8 angular, 10 m, para áreas úmidas e higiênicas na indústria de alimentos, verifique estes pontos:

Escolha o EVF128 quando

A instalação exigir um cabo de 10 m com conector fêmea M8 angular, codificação A, 3 contatos, destinado a áreas úmidas e higiênicas, e os requisitos elétricos e ambientais estiverem dentro dos limites da ficha.

Procure outra configuração quando

O equipamento exigir outro comprimento, outra codificação ou número de contatos, ou quando a tensão, corrente, temperatura ou condições de movimento ultrapassarem os limites informados. Verifique a pinagem e os requisitos do dispositivo antes de selecionar o cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic	Marca indicada na ficha do produto.
Modelo / SKU	EVF128	Código do produto e SKU do anúncio.
Part number do anúncio	EVF128	Identificação informada nos dados básicos do anúncio.
Part number do catálogo	ADOAF030VAS0010P03	Código adicional associado ao registro de catálogo.
GTIN	4021179318174	Identificador comercial informado para o produto.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do componente.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação explicitamente informada na descrição do fabricante.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC; cULus: 30 V AC / 30 V DC	Limites informados para operação; observar o limite específico indicado para cULus.
Capacidade de carga total	3 A	Capacidade total declarada para a conexão.
Classe de proteção	III	Classificação declarada na ficha.
Certificado UL	Fontes de alimentação Class 2	Escopo de certificação indicado; não representa uma especificação de protocolo.

Conexão elétrica e contatos
Conector	1 × M8, fêmea, angular, codificação A	Configuração mecânica informada para o soquete.
Contatos	3, banhados a ouro	Número e acabamento dos contatos do conector.
Cabo	10 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 3 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e dimensões elétricas do cabo conforme dados do fabricante.
Corpo do conector	PP, cinza	Material e cor declarados para o corpo do soquete.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material da porca de bloqueio.
Material da vedação	EPDM	Material de vedação especificado.
Torque máximo de aperto	0,3 a 0,5 Nm	Intervalo indicado para o aperto da conexão.
Ausência de silicone	Sim	Característica declarada para o produto.
Ausência de halogênio	Sim	Característica declarada para o cabo.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a proteção efetiva depende da conexão corretamente montada e das condições de uso aplicáveis.
Temperatura ambiente	-25 a 80 °C	Faixa ambiente informada para a aplicação.
Temperatura ambiente em aplicação móvel	5 a 80 °C	Faixa indicada especificamente para condição móvel.

Dados mecânicos e movimento
Tolerância a dobras e deslocamentos	Sim	Característica declarada pelo fabricante.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Esforço de torção	±180°/m	Limite de torção informado.
Raio de flexão em aplicação flexível	Mínimo de 10 × o diâmetro do cabo	Raio mínimo especificado para aplicação flexível; não deve ser interpretado como raio para instalação fixa.
Velocidade de movimento	Máximo de 3,3 m/s	Condição declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Diâmetro do cabo	4,9 mm	Dimensão indicada na especificação da conexão elétrica do cabo.
Dimensões informadas	19 × 10 × 25,5 mm	Dimensões associadas ao produto no registro de catálogo.
Peso	288,9 g	Peso informado no registro de catálogo; a variante também aparece arredondada para 0,29 kg.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica fornecida. O cabo é um componente de conexão; a compatibilidade de sinal depende da pinagem e dos requisitos do dispositivo conectado.

Conexões

Elétrica Cabo de 10 m, MPPE, 3 × 0,34 mm², Ø 4,9 mm; conector fêmea M8 angular, codificação A, 3 contatos banhados a ouro. Tensão: < 50 V AC / < 60 V DC; cULus: 30 V AC / 30 V DC. Capacidade de carga total: 3 A. Confirmar a atribuição dos pinos no dispositivo; não há diagrama de pinagem detalhado disponível nos dados fornecidos.

Processo Conector M8 fêmea angular. A compatibilidade mecânica requer contraparte correspondente; a ficha não informa conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 correspondente, codificação A e 3 contatos, com pinagem e limites elétricos compatíveis	✓	A configuração do conector e o número de contatos correspondem; é necessário verificar a pinagem e os limites elétricos do dispositivo.
Aplicação que exige corrente total superior a 3 A	✗	A capacidade de carga total especificada é 3 A.
Aplicação acima dos limites de tensão indicados	✗	A ficha especifica < 50 V AC / < 60 V DC e, para cULus, 30 V AC / 30 V DC.
Conexão que exige outra codificação ou quantidade de contatos	✗	O conector informado é M8, codificação A, com 3 contatos; não há evidência de compatibilidade com outra configuração.
Área úmida e higiênica na indústria de alimentos, dentro das condições ambientais especificadas	✓	Essa aplicação é indicada na descrição do produto; os graus de proteção declarados são IP65, IP67, IP68 e IP69K.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF128, conector fêmea M8 angular, 10 m, para áreas úmidas e higiênicas na indústria de alimentos

Confirme no equipamento a compatibilidade mecânica do conector M8, da codificação A e dos 3 contatos.
Verifique a pinagem do equipamento e os limites de tensão e corrente antes de conectar; a ficha disponível não detalha a atribuição dos pinos.
Inspecione cabo, conector, contatos e vedação; não instale componentes com dano visível.
Acople o conector alinhando as partes sem forçar os contatos e aperte dentro do torque especificado de 0,3 a 0,5 Nm.
Posicione o cabo sem exceder os limites de flexão, torção e movimento declarados para a aplicação.
Após a montagem, confira a conexão e valide o funcionamento do circuito conforme o procedimento do equipamento conectado.

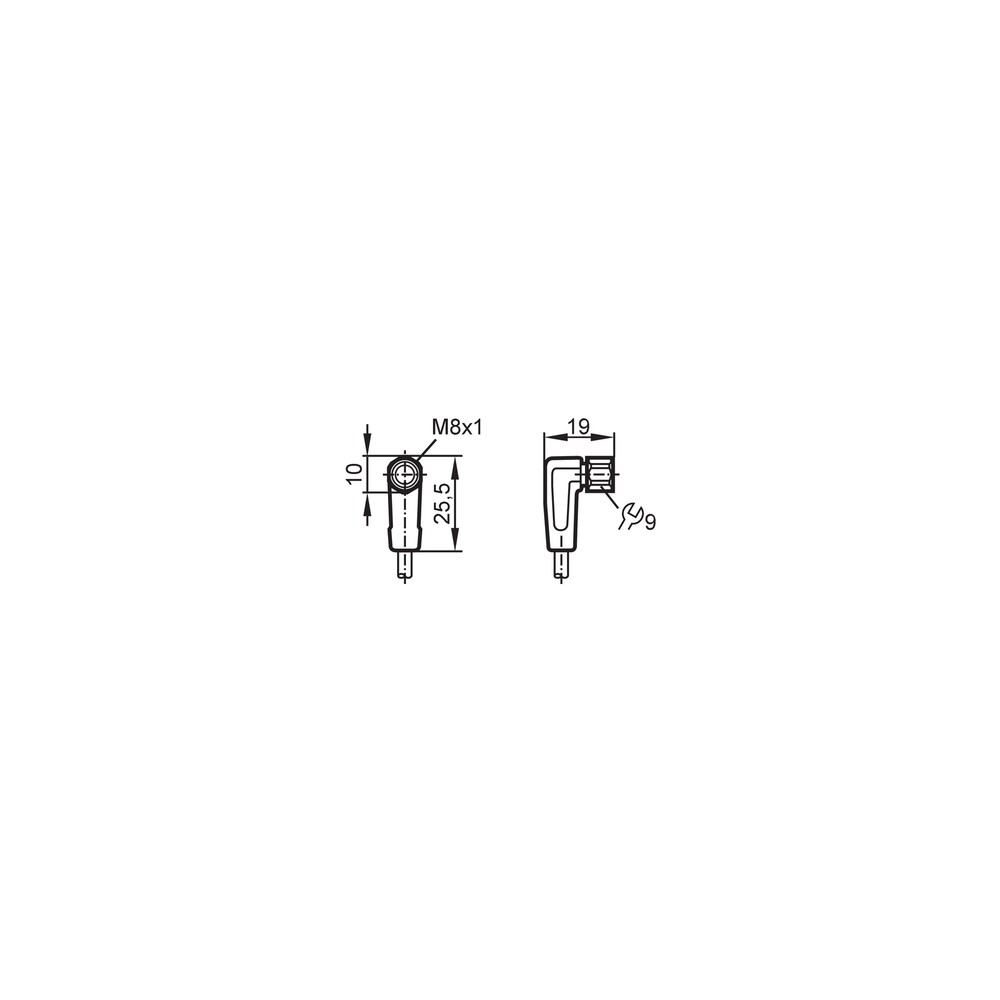

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta sinal ou alimentação.	Possível incompatibilidade de pinagem, contato incompleto ou circuito fora dos limites elétricos do cabo.	Confira a atribuição dos pinos no manual do dispositivo, confirme o acoplamento e meça tensão e continuidade com o circuito desenergizado conforme procedimento seguro.
Intermitência quando o cabo se movimenta.	Possível dano por flexão, torção ou movimento acima das condições especificadas.	Inspecione o cabo e a conexão e compare raio de flexão, torção, velocidade e aceleração da instalação com os limites declarados.
Umidade ou contaminação é observada na conexão.	Possível acoplamento incompleto, dano na vedação ou montagem fora das condições necessárias para manter a proteção.	Verifique o estado da vedação EPDM, a limpeza das superfícies e o acoplamento; confirme se a instalação corresponde às condições de proteção exigidas.
A conexão ou o cabo apresenta aquecimento durante a operação.	Possível corrente total acima de 3 A ou condição elétrica incompatível.	Meça a corrente do circuito e compare-a com a capacidade total declarada; verifique também os limites de tensão aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF128 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF128 e para que serve?

É um cabo de conexão de 10 m com conector fêmea M8 angular, indicado para áreas úmidas e higiênicas na indústria de alimentos. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado.

O conector tem quantos pinos e qual é a codificação?

O conector é M8, angular, codificação A, com 3 contatos banhados a ouro. Confirme a atribuição dos pinos no equipamento antes da ligação.

O EVF128 serve para aplicações acima de 3 A?

Não, a ficha informa capacidade de carga total de 3 A. Para correntes superiores, selecione uma conexão cuja especificação atenda à corrente exigida.

Posso usar este cabo em qualquer conexão M8?

Não se deve presumir compatibilidade apenas pelo tamanho M8. A ficha especifica codificação A e 3 contatos; confira também a contraparte e a pinagem.

O cabo é indicado para áreas secas ou uso fora da indústria de alimentos?

A aplicação explicitamente indicada é em áreas úmidas e higiênicas da indústria de alimentos. A ficha não permite concluir uma exclusão geral de outros ambientes, que devem ser avaliados conforme os requisitos da instalação.

O EVF128 pode ser usado em qualquer temperatura quando está em movimento?

Não. Para aplicação móvel, a faixa informada é de 5 a 80 °C; a faixa ambiente geral indicada é de -25 a 80 °C.

O que verificar se a conexão está intermitente?

Verifique o acoplamento, a pinagem e possíveis danos no cabo ou nos contatos. Se houver movimento, confira também os limites especificados de flexão, torção e velocidade.

O que pode causar umidade na conexão mesmo com a proteção IP declarada?

Uma conexão incompleta ou uma vedação danificada pode comprometer a montagem. Inspecione a vedação e o acoplamento e confirme as condições de instalação.

Devo comprar o EVF128 como kit ou como peça avulsa?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Se a aplicação exigir outros componentes, verifique separadamente quais itens são necessários.

Como aperto o conector durante a instalação?

A ficha especifica torque máximo de aperto de 0,3 a 0,5 Nm. Alinhe as partes antes do acoplamento e evite forçar os contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M8; deve corresponder à contraparte. (Ref.: conector M8, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o produto, dependente da montagem e das condições de uso. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para o cabo de conexão. (Ref.: cabo MPPE, sem halogênio)

Raio mínimo de flexão

Menor raio especificado para flexão em aplicação flexível, calculado como múltiplo do diâmetro do cabo. (Ref.: mínimo de 10 × diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a conexão. (Ref.: 3 A)
