Cabo Conector Fêmea M8 IFM EVF124

Pré-visualizar: EVF124 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m, IP69K, 3 Pinos

EVF124 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m, IP69K, 3 Pinos

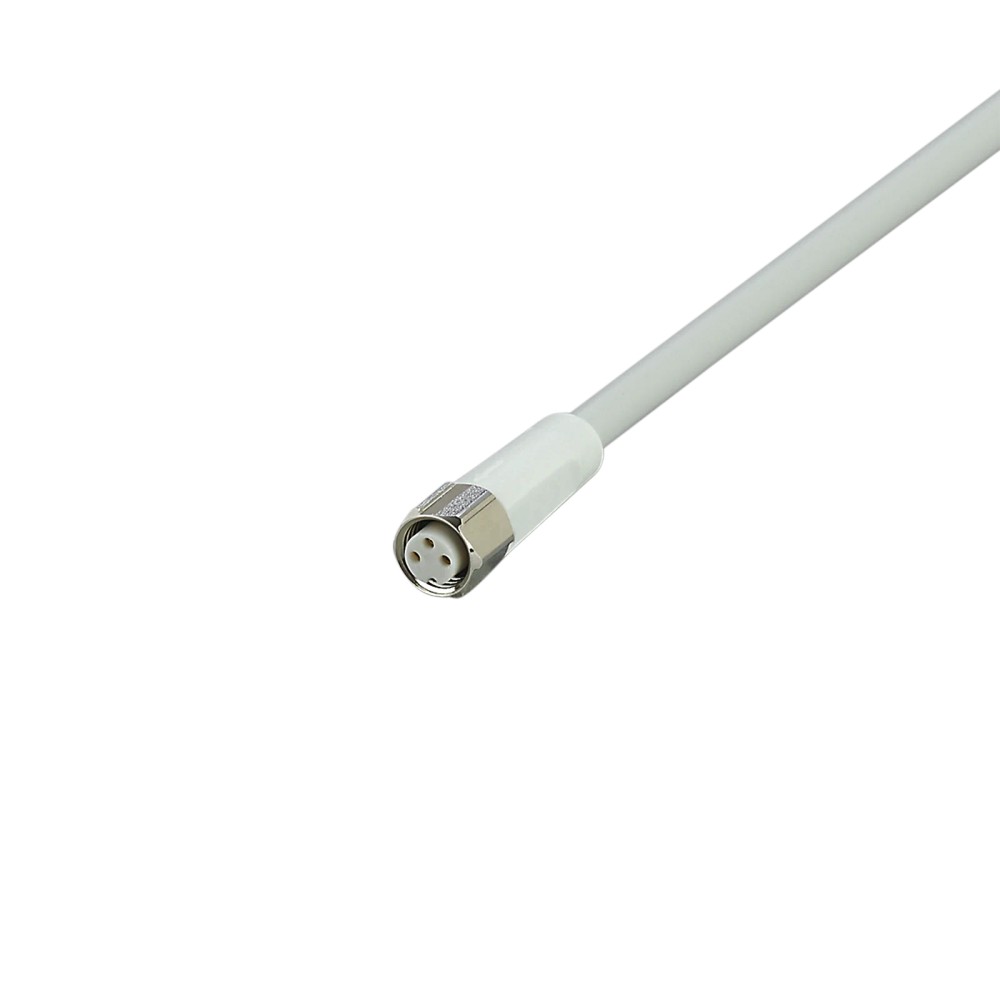

Imagem meramente ilustrativa

R$ 309,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF124
EAN: 4021179318211
NCM do produto: 85444200

Destaques do Produto Conector M8 fêmea,...mais

Fechar menu

Saiba mais sobre: "EVF124 IFM - Cabo Conector Fêmea M8 Indústria Alimentícia 10m, IP69K, 3 Pinos"

Destaques do Produto

Conector

M8 fêmea, reto, A-coded, 3 pinos

Comprimento

10 m

Limite de corrente

3 A de capacidade de carga total

Tensão de operação

< 50 V AC / < 60 V DC; limites cULus: 30 V AC / 30 V DC

Ambiente

Áreas úmidas e higiênicas; IP65, IP67, IP68 e IP69K conforme condições de uso

Composição declarada

MPPE sem silicone e sem halogênio; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF124, conector fêmea M8 reto A-coded, 3 pinos, 10 m, IP65/IP67/IP68/IP69K

O IFM EVF124 é um cabo de conexão com conector fêmea M8 de 3 pinos, destinado a áreas úmidas e higiênicas na indústria de alimentos. Possui 10 m de comprimento, contatos banhados a ouro e cabo em MPPE sem silicone e sem halogênio. O fabricante informa graus de proteção IP65, IP67, IP68 e IP69K; a aplicação deve respeitar as condições de montagem e os requisitos de cada grau de proteção.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF124
Marca	IFM
Tipo de conector	Fêmea M8, reto, codificação A
Contatos	3, banhados a ouro
Comprimento do cabo	10 m
Material do cabo	MPPE, sem halogênio; sem silicone
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Capacidade de carga total	3 A
Tensão de operação	< 50 V AC / < 60 V DC; cULus: 30 V AC / 30 V DC
Aplicação indicada pelo fabricante	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de sensores ou dispositivos com interface mecânica M8 A-coded fêmea compatível, 3 pinos, em áreas úmidas e higiênicas da indústria de alimentos.
Instalações que necessitem de cabo de 10 m e cujos requisitos elétricos permaneçam dentro da tensão e da capacidade de carga informadas.
Aplicações que exijam cabo sem silicone e sem halogênio, com contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecione para uma interface que exija conector com número de pinos, gênero, tamanho ou codificação diferente de M8 fêmea A-coded de 3 pinos.
Não utilize além dos limites elétricos especificados: capacidade de carga total de 3 A e tensão de operação indicada na ficha.
Não presuma compatibilidade com um protocolo de comunicação ou atribuição de pinos sem confirmar os requisitos do dispositivo e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos.
Pode ser considerado em instalações com movimentação do cabo apenas dentro das condições declaradas: temperatura ambiente móvel de 5...80 °C, raio de flexão mínimo de 10 vezes o diâmetro do cabo e, quando aplicável, velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s².
A presença de graus IP65, IP67, IP68 e IP69K na ficha não define, por si só, todas as condições de instalação ou exposição; confirme a montagem e o requisito de proteção aplicável.
A compatibilidade com um dispositivo específico ou protocolo não é identificada na ficha. Confirme a pinagem e os requisitos elétricos antes de conectar.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF124, conector fêmea M8 reto A-coded, 3 pinos, 10 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF124

Quando a conexão requerida for M8 fêmea, reta, A-coded, com 3 contatos, o comprimento necessário for 10 m e os limites elétricos do circuito estiverem dentro dos valores informados.

Confirme antes de instalar

Verifique o gênero, a codificação e o número de pinos do dispositivo correspondente, além da pinagem, tensão e corrente do circuito. A ficha não identifica um protocolo ou um modelo de dispositivo específico.

Procure outra configuração quando necessário

Se a instalação exigir outro comprimento, outra configuração de conector ou valores elétricos diferentes, procure uma variante que corresponda a esses requisitos. A ficha deste produto não informa outras configurações disponíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de conexão com conector fêmea	Tipo de produto declarado pelo fabricante.
Marca	IFM	Fabricante indicado no anúncio.
SKU	EVF124	Código do produto no anúncio.
GTIN	4021179318211	Identificador comercial informado.
Part number do anúncio	EVF124	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ADOGF030VAS0010P03	Código identificado nos dados do catálogo associados ao produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conector	1 x M8, fêmea, reto, codificação A	Configuração mecânica do soquete; confirmar correspondência com o receptáculo do equipamento.
Contatos	3, banhados a ouro	Quantidade e acabamento dos contatos declarados.
Cor do corpo	Cinza	Cor indicada para o corpo do soquete.
Material do corpo	PP	Material informado para o corpo do conector.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio do conector.
Material da vedação	EPDM	Material informado para a vedação do conector.
Tensão de operação	< 50 V AC / < 60 V DC; cULus: 30 V AC / 30 V DC	Limites elétricos informados na ficha; observar o limite específico cULus quando aplicável.
Capacidade de carga total	3 A	Valor máximo declarado para a capacidade de carga total.
Certificado UL	Fontes de alimentação Class 2	Referência declarada na ficha; não substitui a verificação das condições de certificação aplicáveis.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação de cores dos condutores. A ficha fornecida não especifica a atribuição funcional de cada pino.

Cabo
Comprimento	10 m	Comprimento nominal informado.
Material	MPPE	Material do cabo declarado na ficha.
Composição	Sem halogênio e sem silicone	Características especiais declaradas.
Cor	Cinza	Cor indicada para o cabo.
Diâmetro externo	Ø 4,9 mm	Dimensão declarada para o cabo.
Seção e composição dos condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores informada na ficha.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura; a ficha não detalha neste dado o método de ensaio.
Esforço de torção	± 180°/m	Valor declarado para torção.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Limite mínimo informado para aplicação flexível; com Ø 4,9 mm, a referência corresponde a 49 mm.
Velocidade de movimento	Máx. 3,3 m/s	Limite informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; a obtenção da proteção depende da instalação e das condições correspondentes a cada grau.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente em movimento	5...80 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação e referência normativa declaradas para armazenamento.
Classe de proteção	III	Classe de proteção declarada na ficha.

Montagem e dados mecânicos
Torque de aperto máximo	0,3...0,5 Nm	Faixa de torque declarada para aperto do conector.
Dimensões informadas	10 x 10 x 31 mm	Dimensões listadas nos dados do catálogo; consultar o desenho dimensional para referência geométrica.
Peso	288,1 g	Peso informado nos dados do catálogo.
Material do corpo do conector	PP	Material do invólucro indicado para o soquete.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação nem dispositivos compatíveis por modelo.

• A conexão mecânica informada é M8 fêmea, reta, A-coded, com 3 contatos; a compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado.

Conexões

Elétrica Cabo de 10 m em MPPE, sem halogênio, cinza, Ø 4,9 mm, com condutores 3 x 0,34 mm² (42 x Ø 0,1 mm). Capacidade de carga total: 3 A. Tensão: < 50 V AC / < 60 V DC; cULus: 30 V AC / 30 V DC. Cores informadas: BK = preto, BN = marrom, BU = azul. Confirmar a atribuição de pinos e a pinagem do equipamento na documentação aplicável.

Processo Não possui conexão de processo informada. A conexão disponível é elétrica: 1 x M8 fêmea, reta, codificação A, 3 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M8 macho A-coded de 3 pinos, pinagem e requisitos elétricos compatíveis	✓	A interface do cabo é M8 fêmea, reta, A-coded, com 3 contatos. A compatibilidade elétrica deve ser confirmada pela pinagem e pelos limites do circuito.
Conexão que exija outro gênero, outra codificação ou outro número de pinos	✗	A ficha identifica o EVF124 como conector fêmea M8 A-coded de 3 pinos; não corresponde mecanicamente a uma interface com configuração diferente.
Circuito que exceda 3 A de capacidade de carga total ou os limites de tensão declarados	✗	A ficha informa capacidade de carga total de 3 A e tensão < 50 V AC / < 60 V DC; para cULus, informa 30 V AC / 30 V DC.
Aplicação que exija identificação de protocolo ou compatibilidade garantida com um modelo específico	✗	A ficha não declara protocolo de comunicação nem lista modelos de dispositivos compatíveis; essa correspondência não pode ser confirmada apenas pelo conector.
Área úmida ou higiênica da indústria de alimentos, dentro das condições de instalação e proteção requeridas	✓	Essa aplicação é indicada na ficha. Os graus IP informados não substituem a verificação das condições de montagem e de uso.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF124, conector fêmea M8 reto A-coded, 3 pinos, 10 m, IP65/IP67/IP68/IP69K

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que o receptáculo do equipamento corresponde a M8 macho, A-coded, 3 pinos, e que a configuração elétrica é compatível.
Verifique a pinagem e a função dos condutores na documentação do equipamento; não deduza a função apenas pelas cores.
Posicione o conector alinhado ao receptáculo e evite forçar o acoplamento ou danificar a rosca e a vedação.
Aperte respeitando o torque informado de 0,3...0,5 Nm e verifique o assentamento da conexão.
Instale o cabo respeitando o raio de flexão mínimo indicado para aplicação flexível e os limites de movimento aplicáveis; inspecione a conexão antes de energizar.

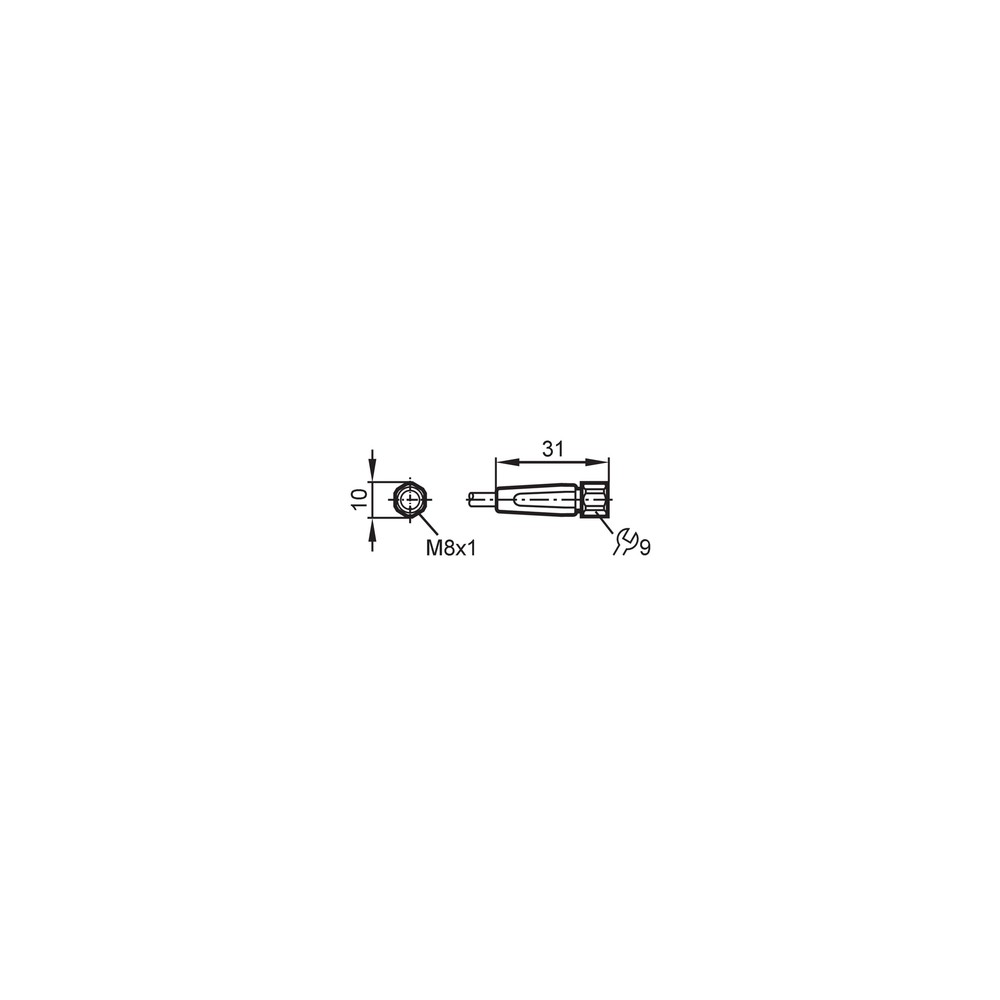

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sensor ou não recebe sinal.	Possível incompatibilidade de pinagem, conexão incompleta ou divergência entre a configuração elétrica do cabo e a do dispositivo.	Desenergize o circuito, confira o encaixe M8 e compare a pinagem do equipamento com a documentação do fabricante; não use somente as cores dos fios como confirmação funcional.
Há interrupções de sinal quando o cabo se movimenta.	Possível dano ou esforço excessivo no cabo por curvatura ou movimentação fora das condições especificadas.	Inspecione o trajeto e o cabo; verifique o raio de flexão e compare velocidade, comprimento de deslocamento e aceleração com os limites informados.
A conexão apresenta umidade ou perda de proteção no ponto de acoplamento.	Possível acoplamento incompleto, vedação mal assentada, dano à vedação ou montagem inadequada para o grau IP requerido.	Com o circuito desenergizado, inspecione a vedação e o assentamento do conector e confirme se a montagem atende às condições de proteção necessárias.
O conector não acopla ou não aperta corretamente no equipamento.	Possível divergência de gênero, tamanho, codificação ou configuração mecânica entre o EVF124 e o receptáculo.	Confirme que o receptáculo é compatível com M8 fêmea A-coded de 3 pinos e verifique o alinhamento antes de tentar o acoplamento, sem forçar a conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF124 (PT-BR) (Datasheet) Desenho dimensional IFM EVF124 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF124 e para que serve?

É um cabo de conexão IFM com conector fêmea M8 reto A-coded de 3 pinos. O fabricante indica seu uso em áreas úmidas e higiênicas na indústria de alimentos.

Com quais conectores ele pode ser usado?

A interface indicada é M8 fêmea, reta, A-coded, com 3 contatos, destinada a acoplar com uma interface mecânica correspondente. A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo.

O produto acompanha os dois conectores ou outros acessórios?

A ficha descreve um cabo com conector fêmea M8 e informa uma peça por embalagem. Não lista acessórios adicionais nem especifica um segundo conector.

Posso usar este cabo em uma conexão M8 de 4 pinos ou com outra codificação?

Não, a configuração declarada para este produto é M8 fêmea A-coded de 3 pinos. Uma interface com número de pinos ou codificação diferente não corresponde à configuração mecânica informada.

O EVF124 serve para um circuito acima de 3 A?

A ficha informa capacidade de carga total de 3 A, portanto não confirma uso acima desse valor. Verifique também os limites de tensão antes de selecionar o cabo.

O equipamento não recebe sinal; o que devo verificar antes de trocar o cabo?

Verifique se o conector está totalmente acoplado e se a pinagem do dispositivo corresponde à ligação realizada. A ficha informa as cores dos condutores, mas não atribui a função elétrica de cada pino.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico acima das condições indicadas para flexão ou movimento. Inspecione o cabo e confira o raio de flexão, a velocidade, o deslocamento e a aceleração da aplicação.

É melhor comprar este cabo ou escolher outro comprimento?

Escolha o EVF124 quando o comprimento de 10 m atender à instalação e as demais interfaces e condições elétricas forem compatíveis. Se for necessário outro comprimento, selecione uma variante cuja ficha confirme essa dimensão.

Como devo instalar e apertar o conector?

Alinhe o conector ao receptáculo correspondente e não force o acoplamento. A ficha informa torque de aperto de 0,3...0,5 Nm; consulte a documentação do equipamento para confirmar pinagem e procedimento de conexão.

Qual raio de curvatura devo respeitar em uma aplicação flexível?

A ficha indica raio mínimo de 10 vezes o diâmetro do cabo para aplicação flexível. Para o diâmetro declarado de 4,9 mm, isso corresponde a 49 mm.

GLOSSÁRIO TÉCNICO

A-coded

Codificação mecânica do conector que auxilia no alinhamento e na correspondência entre interfaces; não confirma, por si só, compatibilidade elétrica. (Ref.: conexão elétrica do soquete: M8, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos conforme condições especificadas; a montagem influencia o resultado. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para o cabo de conexão. (Ref.: conexão elétrica - cabo)

Raio de flexão

Raio mínimo indicado para a curvatura do cabo em aplicação flexível. (Ref.: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente informado para a carga total do cabo. (Ref.: 3 A)
