Cabo de Ligação IFM EVF118 5m - IP69K Alimentício

Pré-visualizar: EVF118 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 Angular IP69K

EVF118 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 Angular IP69K

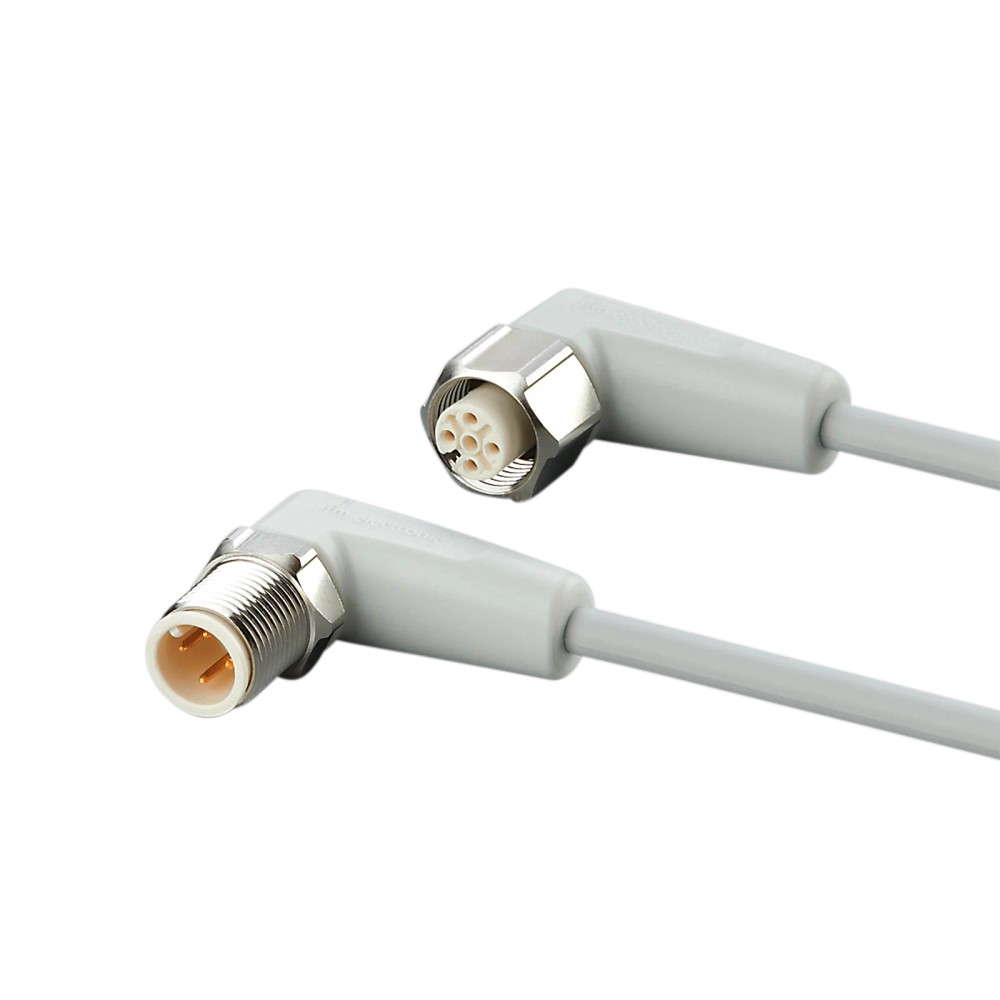

Imagem meramente ilustrativa

R$ 489,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF118
EAN: 4021179333337
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF118 IFM - Cabo de Ligação ifm Indústria Alimentícia 5m M12 Angular IP69K"

Destaques do Produto

Comprimento

5 m

Tipo de conexão

M12 angular, codificação A

Número de contatos

Corrente máxima informada

4 A de capacidade de carga total

Proteção

IP65, IP67, IP68 e IP69K

Ambiente de aplicação

Áreas úmidas e higiênicas da indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVF118, 5 m, M12 angular, para indústria alimentícia

O ifm EVF118 é um cabo de ligação de 5 m com conexão M12 angular, destinado à interligação elétrica em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e construção sem silicone e sem halogênio. O cabo é de MPPE e admite tensão de operação inferior a 250 V AC e inferior a 300 V DC, conforme a ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF118
Comprimento	5 m
Conexões	M12 angular, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio
Características do material	Sem silicone; contatos banhados a ouro
Temperatura ambiente	-25 a 100 °C; em movimento, 0 a 100 °C
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação elétrica em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha.
Instalações que necessitam de cabo de 5 m com conexão M12 angular, codificação A e 4 contatos.
Aplicações dentro dos limites declarados de tensão, capacidade de carga e temperatura.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir comprimento diferente de 5 m sem confirmar a necessidade de extensão ou outra versão.
Não usar fora dos limites declarados de tensão, capacidade de carga e temperatura; consultar a ficha técnica para validar as condições específicas.
Não presumir compatibilidade com conectores de outra codificação, quantidade de contatos ou geometria: confirmar a correspondência mecânica e elétrica do equipamento conectado.

APLICAÇÕES E USO

Uso indicado: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara os graus de proteção IP65, IP67, IP68 e IP69K; a proteção efetiva requer montagem correta e respeito às condições do fabricante.
Uso em instalação móvel somente após verificar os limites informados: temperatura ambiente móvel de 0 a 100 °C (cULus: até 65 °C), raio mínimo de curvatura de 10 vezes o diâmetro do cabo e, para a velocidade máxima de 3,3 m/s, deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A compatibilidade com sensores, atuadores ou distribuidores específicos não está identificada por modelo na ficha. Confirme codificação, número de contatos, pinagem e requisitos elétricos antes da conexão.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVF118, 5 m, M12 angular, para indústria alimentícia, verifique estes pontos:

Escolha o EVF118 quando

A aplicação pedir cabo de 5 m com conexão M12 angular, codificação A, 4 contatos e uso em áreas úmidas e higiênicas da indústria de alimentos. Confirme também que os valores de tensão, corrente e temperatura da instalação estão dentro dos limites declarados.

Avalie outra configuração quando

O comprimento requerido, a codificação M12, o número de contatos ou a orientação do conector não corresponderem à instalação. A ficha disponível não identifica versões alternativas; compare os requisitos do equipamento e consulte a documentação ifm antes de especificar outro modelo.

Verifique a montagem móvel

Para aplicações com movimento, considere a temperatura ambiente móvel informada e o raio mínimo de curvatura indicado pelo fabricante: 10 vezes o diâmetro do cabo. A velocidade máxima informada depende de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação ifm EVF118	Identificação do produto no anúncio.
Fabricante	ifm / ifm electronic	Marca informada na ficha.
SKU e Part Number do anúncio	EVF118	Códigos apresentados nos dados primários do anúncio.
GTIN	4021179333337	Identificador comercial informado no anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Categoria	Tecnologia de conexão; cabo de ligação	Classificação do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Capacidade de carga informada para o conjunto.
Classe de proteção	II	Classe indicada na ficha.

Conexões elétricas
Conexão M12	1 x M12, angular, codificação A, 4 contatos dourados	Configuração indicada para as conexões; confirmar a pinagem do equipamento correspondente.
Corpo da conexão	PP	Material declarado para o corpo.
Bloqueio da conexão	Aço inoxidável 1.4404 / 316L	Material declarado para o sistema de bloqueio.
Vedação da conexão	EPDM	Material da vedação indicado na ficha.
Torque máximo de aperto — conector	0,6 a 1,2 Nm	Faixa de torque declarada para o conector.
Torque máximo de aperto — soquete	0,6 a 1,5 Nm	Faixa de torque declarada para o soquete.

Cabo e dados mecânicos
Comprimento do cabo	5 m	Comprimento nominal informado.
Especificação do cabo	MPPE, sem halogênio, cinza, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões declaradas do cabo.
Material do cabo	MPPE	Material informado para o cabo.
Dimensões do conector	30,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	118,7 g	Peso informado na ficha do produto.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo indicado para aplicação flexível; considerar o diâmetro de 4,9 mm do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada pelo fabricante.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor condicionado a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Materiais e características construtivas
Contatos	Banhados a ouro	Acabamento dos contatos declarado na ficha.
Livre de silicone	Sim	Característica declarada do produto.
Livre de halogênio	Sim	Característica declarada do cabo.
Material do invólucro	PP	Material do invólucro indicado na ficha.
Material da porca / bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para o componente de bloqueio.
Material da vedação	EPDM	Material declarado para vedação.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; dependem da montagem correta e das condições especificadas pelo fabricante.
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Faixa informada para temperatura ambiente, incluindo a condição cULus indicada na ficha.
Temperatura ambiente em movimento	0 a 100 °C; cULus: até 65 °C	Faixa separada indicada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Intervalo declarado para armazenamento.
Umidade de armazenamento	10 a 100 %	Intervalo informado para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Dados comerciais e embalagem
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Código fiscal informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão M12, por si só, não identifica um protocolo; valide o equipamento e a pinagem no datasheet.

Conexões

Elétrica 1 conexão M12 angular, codificação A, com 4 contatos dourados; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado, que devem ser conferidos na documentação aplicável.

Processo Não possui conexão de processo informada; trata-se de um cabo de ligação elétrico com conexão M12 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 codificação A, 4 contatos, pinagem correspondente e requisitos elétricos dentro dos limites do cabo	✓	A ficha informa conexão M12 angular codificação A, 4 contatos, tensão de operação inferior a 250 V AC / 300 V DC e carga total de 4 A. É necessário confirmar a pinagem do equipamento.
Equipamento que exige conexão M12 de outra codificação ou quantidade de contatos diferente	✗	A interface declarada para este cabo é M12 codificação A com 4 contatos; a ficha não confirma correspondência com outras configurações.
Aplicação que requer protocolo de comunicação específico	✗	Não há protocolo declarado na ficha. A compatibilidade de comunicação não pode ser confirmada apenas pelo formato M12.
Aplicação em área úmida ou higiênica da indústria de alimentos	✓	Esse cenário consta como aplicação do produto, com graus de proteção IP65, IP67, IP68 e IP69K declarados. A instalação deve manter as condições de conexão e vedação previstas pelo fabricante.
Instalação que ultrapassa a tensão, a carga ou a faixa de temperatura declaradas	✗	A ficha limita a tensão a < 250 V AC / < 300 V DC, a capacidade de carga total a 4 A e especifica faixas de temperatura para condições ambientais e móveis.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVF118, 5 m, M12 angular, para indústria alimentícia

Confirme que o dispositivo a conectar usa M12 codificação A com 4 contatos e verifique a pinagem na documentação dos equipamentos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Verifique se o comprimento de 5 m atende ao percurso e se o cabo não ficará sujeito a tensão mecânica indevida.
Alinhe os conectores M12 sem forçar os contatos e acople-os corretamente.
Aperte as conexões respeitando os limites informados: 0,6 a 1,2 Nm para o conector e 0,6 a 1,5 Nm para o soquete.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e confirme as condições de movimento no datasheet.

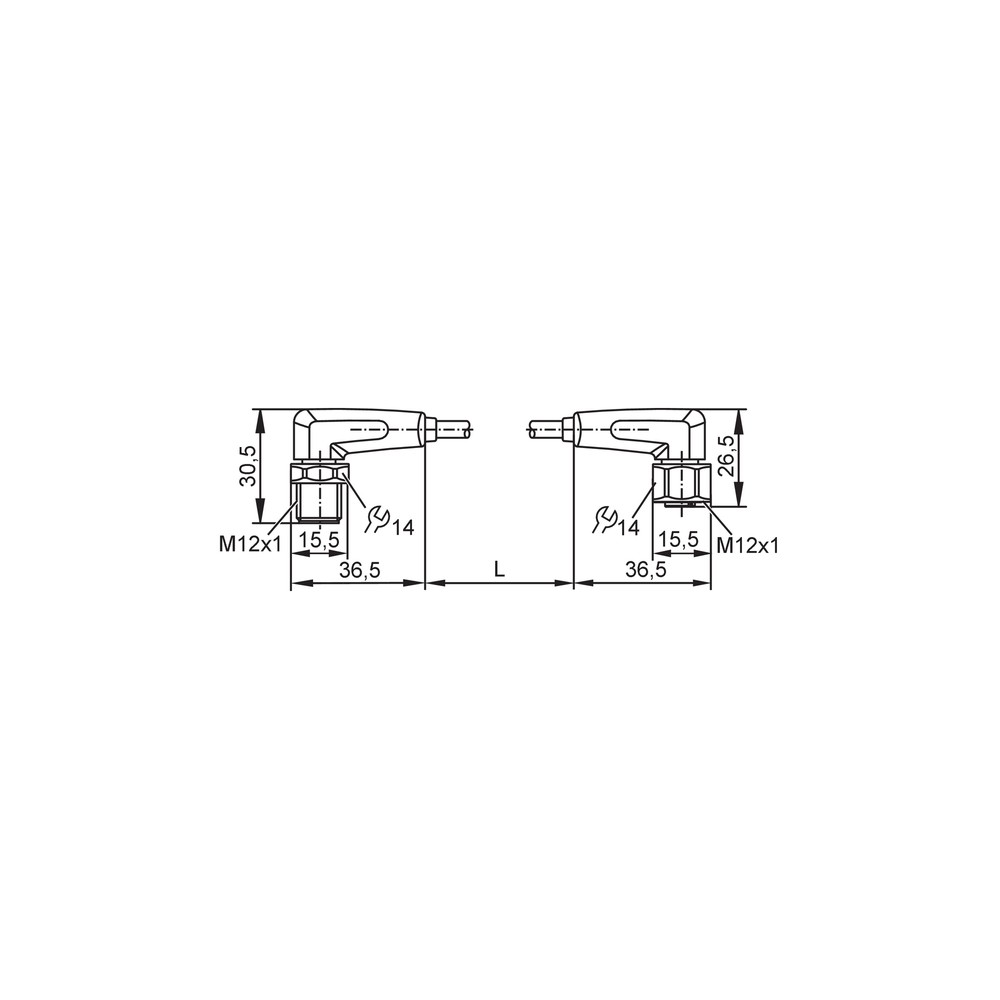

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não opera após a instalação.	Pinagem incompatível, conexão não correspondente ou requisitos elétricos do dispositivo fora dos limites declarados.	Compare a pinagem dos equipamentos com o datasheet e verifique se a conexão é M12 codificação A de 4 contatos; confirme também tensão e carga.
Há interrupção elétrica intermitente durante movimento do cabo.	Curvatura abaixo do mínimo informado, esforço mecânico ou condições de movimento fora dos parâmetros declarados.	Inspecione o percurso e meça o raio de curvatura; confira a aplicação móvel, incluindo velocidade, comprimento de deslocamento e aceleração.
A conexão apresenta infiltração ou perda de vedação após a montagem.	Acoplamento incompleto, vedação danificada ou montagem incompatível com as condições necessárias para manter o grau de proteção.	Verifique o estado da vedação, o alinhamento e o aperto das conexões; consulte o datasheet para as condições de instalação.
O conector ou cabo apresenta aquecimento em serviço.	Corrente ou tensão acima dos limites declarados, ou contato elétrico inadequado.	Meça tensão e corrente em operação, compare com os limites da ficha e inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF118 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF118 e para quem ele serve?

É um cabo de ligação ifm de 5 m com conexões M12 angulares, indicado para uso em áreas úmidas e higiênicas da indústria de alimentos. A aplicação precisa corresponder à conexão e aos limites elétricos da ficha.

O que acompanha a embalagem?

A ficha informa 1 peça por embalagem: o cabo de ligação EVF118. Não há acessórios adicionais listados.

Este cabo serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: o EVF118 especifica codificação A e 4 contatos. Confirme também a pinagem e os requisitos elétricos do dispositivo conectado.

Posso usar o EVF118 em um equipamento que exige outra codificação ou mais contatos?

A ficha não confirma essa compatibilidade; ela especifica M12 codificação A com 4 contatos. Não force o acoplamento e valide a interface do equipamento antes da seleção.

O equipamento parou de funcionar depois que conectei o cabo; o que verifico antes de trocar?

Confira se as conexões são M12 codificação A com 4 contatos e se a pinagem corresponde à documentação dos equipamentos. Verifique também tensão e corrente da aplicação frente aos limites do cabo.

A conexão está falhando quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura abaixo do mínimo ou esforço mecânico incompatível com a instalação. Inspecione o trajeto e compare raio, velocidade e aceleração com os parâmetros informados pelo fabricante.

Quando devo escolher este cabo em vez de outro modelo?

Escolha o EVF118 quando forem necessários 5 m, conexão M12 angular codificação A com 4 contatos e a aplicação indicada para áreas úmidas e higiênicas. Se comprimento, orientação, codificação ou contatos forem diferentes, compare outra configuração após validar os requisitos.

É melhor comprar este cabo ou um conjunto com acessórios?

A ficha identifica a embalagem como 1 peça e não lista acessórios. Se a instalação exigir outros componentes, confirme separadamente quais itens são necessários e compatíveis com o equipamento.

Que cuidado devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento especificadas pelo fabricante. Antes da montagem, confira também a pinagem e os torques indicados para cada conexão.

O EVF118 tem proteção para ambientes úmidos e lavagens?

A ficha declara IP65, IP67, IP68 e IP69K e indica aplicação em áreas úmidas e higiênicas da indústria de alimentos. A proteção depende da instalação e das condições de uso previstas pelo fabricante.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de conexão circular especificada para este cabo; deve corresponder à interface do equipamento conectado. (Ref.: conexão M12 angular, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso conforme condições de ensaio e instalação especificadas. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para a construção do cabo EVF118. (Ref.: material do cabo MPPE)

Raio mínimo de curvatura

Menor raio de curvatura indicado para aplicação flexível, expresso em função do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Codificação de conector

Identificação da configuração mecânica da conexão M12, que precisa corresponder à interface do dispositivo. (Ref.: codificação A)
