Cabo de Ligação ifm EVF117 M12 Angular 2m IP69K

Pré-visualizar: EVF117 IFM - Cabo de Ligação ifm M12 Angular Indústria Alimentícia 2m, IP69K, 4 Pinos

EVF117 IFM - Cabo de Ligação ifm M12 Angular Indústria Alimentícia 2m, IP69K, 4 Pinos

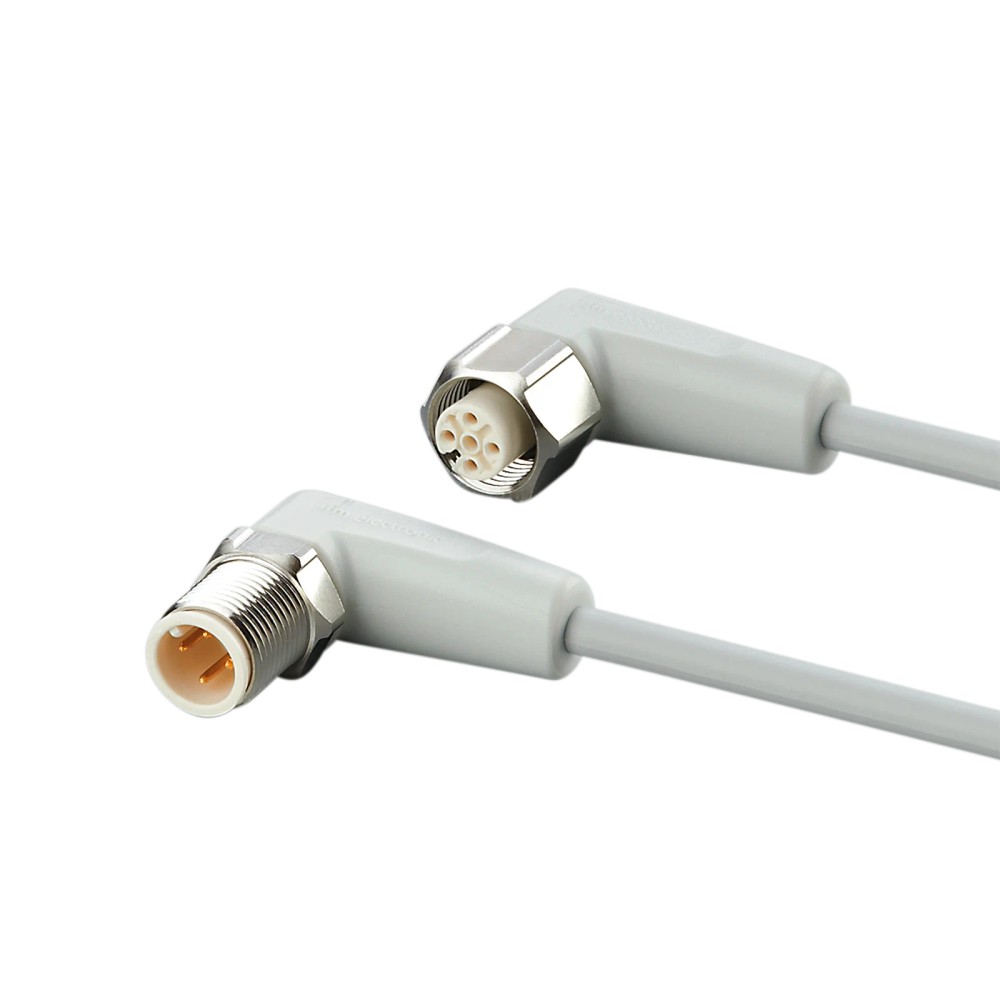

Imagem meramente ilustrativa

R$ 453,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF117
EAN: 4021179333320
NCM do produto: 85444200

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVF117 IFM - Cabo de Ligação ifm M12 Angular Indústria Alimentícia 2m, IP69K, 4 Pinos"

Destaques do Produto

Conexão

M12 angular, codificação A, 4 contatos

Comprimento

2 m

Tensão de operação

< 250 V AC / < 300 V DC

Carga total

Até 4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVF117 M12 Angular, 4 Pinos, 2 m, IP69K

O ifm EVF117 é um cabo de ligação de 2 m com conector M12 angular de 4 contatos, para conectar componentes compatíveis em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção declarada IP65, IP67, IP68 e IP69K, contatos dourados e revestimento MPPE sem silicone e sem halogênio. A tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF117
Tipo de conector	M12 angular, codificação A
Contatos	4, banhados a ouro
Comprimento do cabo	2 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem silicone e sem halogênio
Temperatura ambiente	-25...100 °C; cULus: até 65 °C
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface M12, codificação A, 4 contatos e requisitos elétricos dentro dos limites especificados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, observando as condições de montagem e os graus de proteção declarados.
Aplicações que exigem cabo de 2 m, conector angular e tolerância declarada a dobras e deslocamentos.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir outro tipo de conector, codificação, quantidade de contatos ou comprimento; a compatibilidade deve ser conferida com a interface do dispositivo.
Não utilizar em condições que excedam a tensão, a capacidade de carga ou a temperatura especificadas.
Não presumir compatibilidade com protocolos ou pinagens específicos: esses dados não estão detalhados na ficha fornecida.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Respeite as condições de montagem para manter a proteção especificada.
Possibilidade condicionada: instalações com movimento do cabo, desde que sejam respeitados o raio mínimo de curvatura, os limites de temperatura e as condições de velocidade e aceleração informadas.
A ficha não identifica dispositivos, pinagens ou protocolos específicos; a compatibilidade com um equipamento particular deve ser confirmada na documentação do equipamento.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVF117 M12 Angular, 4 Pinos, 2 m, IP69K, verifique estes pontos:

Escolha o EVF117 quando

A interface requerida for M12 angular, codificação A, 4 contatos, o comprimento necessário for 2 m e os limites de tensão, carga e temperatura da instalação forem atendidos.

Verifique outra configuração quando

A aplicação exigir comprimento diferente, conector reto, codificação ou número de contatos distintos. Compare a interface e os dados elétricos do equipamento com a ficha técnica antes da seleção.

Considere o ambiente de instalação

Para instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Os graus IP declarados não dispensam o acoplamento correto nem autorizam exceder as condições especificadas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação ifm EVF117	Identificação do modelo.
Marca	ifm / ifm electronic	Fabricante informado na ficha do produto.
SKU e part number do anúncio	EVF117	Código do produto no anúncio.
GTIN	4021179333320	Identificador comercial informado.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha.
Característica especial	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados pelo fabricante.
Capacidade de carga total	4 A	Limite de carga total especificado.
Classe de proteção	II	Classificação indicada na ficha.

Conexões elétricas
Conector	1 x M12 angular; codificação A; 4 contatos dourados	Configuração do conector; confirmar a pinagem no equipamento conectado.
Corpo do conector	PP	Material informado para o corpo.
Bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o elemento de bloqueio.
Torque máximo de aperto do conector	0,6...1,2 Nm	Faixa especificada para a conexão elétrica do conector.
Torque máximo de aperto do soquete	0,6...1,5 Nm	Faixa especificada para a conexão elétrica do soquete.
Cabo	2 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas informadas para o cabo.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.

Materiais e construção
Material do cabo	MPPE	Material declarado para o revestimento do cabo.
Material do invólucro	PP	Material indicado para o invólucro.
Material da vedação	EPDM	Material indicado para a vedação.
Material da porca / bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o componente metálico de bloqueio.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP65; IP67; IP68; IP69K	Graus declarados; dependem da montagem e do acoplamento corretos.
Temperatura ambiente	-25...100 °C (cULus: até 65 °C)	Faixa ambiente indicada, com limite específico cULus.
Temperatura ambiente em movimento	0...100 °C (cULus: até 65 °C)	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10...100 %	Faixa de umidade de armazenamento indicada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1 conforme a classe indicada	Referência declarada para armazenamento.

Dados mecânicos e movimento
Comprimento do cabo	2 m	Comprimento nominal do cabo.
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	88,5 g	Massa indicada na ficha.
Ciclos de curvatura	> 1 milhão	Tolerância declarada para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Esforço de torção	± 180 °/m	Tolerância de torção informada.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar os limites mecânicos especificados.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica indicada para a velocidade de movimento.

Dados de fornecimento e classificação
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8544.42.00	Classificação informada no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não especifica protocolo de comunicação. A compatibilidade de protocolo não pode ser confirmada somente pelos dados deste cabo.

Conexões

Elétrica Conector M12 angular, codificação A, 4 contatos dourados; cabo de 2 m, 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Confirmar pinagem e requisitos elétricos do equipamento conectado na documentação correspondente.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de ligação com conector elétrico M12 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 codificação A, 4 contatos, e requisitos elétricos dentro dos limites especificados	✓	A ficha informa conector M12 angular, codificação A, 4 contatos, tensão inferior a 250 V AC / 300 V DC e carga total de 4 A; a pinagem deve ser conferida no equipamento.
Instalação em área úmida ou higiênica da indústria de alimentos, com conexão devidamente montada	✓	Essa aplicação é declarada para o produto e a ficha informa graus de proteção IP65, IP67, IP68 e IP69K.
Circuito que exige tensão ou carga acima dos limites especificados	✗	A tensão de operação é inferior a 250 V AC / 300 V DC e a capacidade de carga total é 4 A.
Equipamento que exige conector com outra codificação ou quantidade de contatos	✗	O conector informado é M12, codificação A, com 4 contatos; a interface mecânica e elétrica não corresponde ao requisito descrito.
Aplicação que depende de protocolo ou pinagem não informados na ficha do cabo	✗	A ficha não declara protocolos nem detalha a atribuição de pinos; confirme esses requisitos com o fabricante do equipamento e a documentação técnica.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVF117 M12 Angular, 4 Pinos, 2 m, IP69K

Confirme que o equipamento possui conexão M12 codificação A e 4 contatos, e valide a pinagem na documentação do equipamento.
Verifique se tensão, carga e temperatura da aplicação permanecem dentro dos limites especificados para o cabo.
Inspecione o conector, a vedação e as superfícies de acoplamento antes da montagem; não use componentes danificados.
Alinhe os conectores antes de acoplar e aperte dentro do torque especificado para a conexão correspondente.
Roteie o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e sem impor esforços além dos limites declarados.
Após a instalação, confira o assentamento do acoplamento e a continuidade da conexão; consulte a folha de dados do fabricante para orientações específicas.

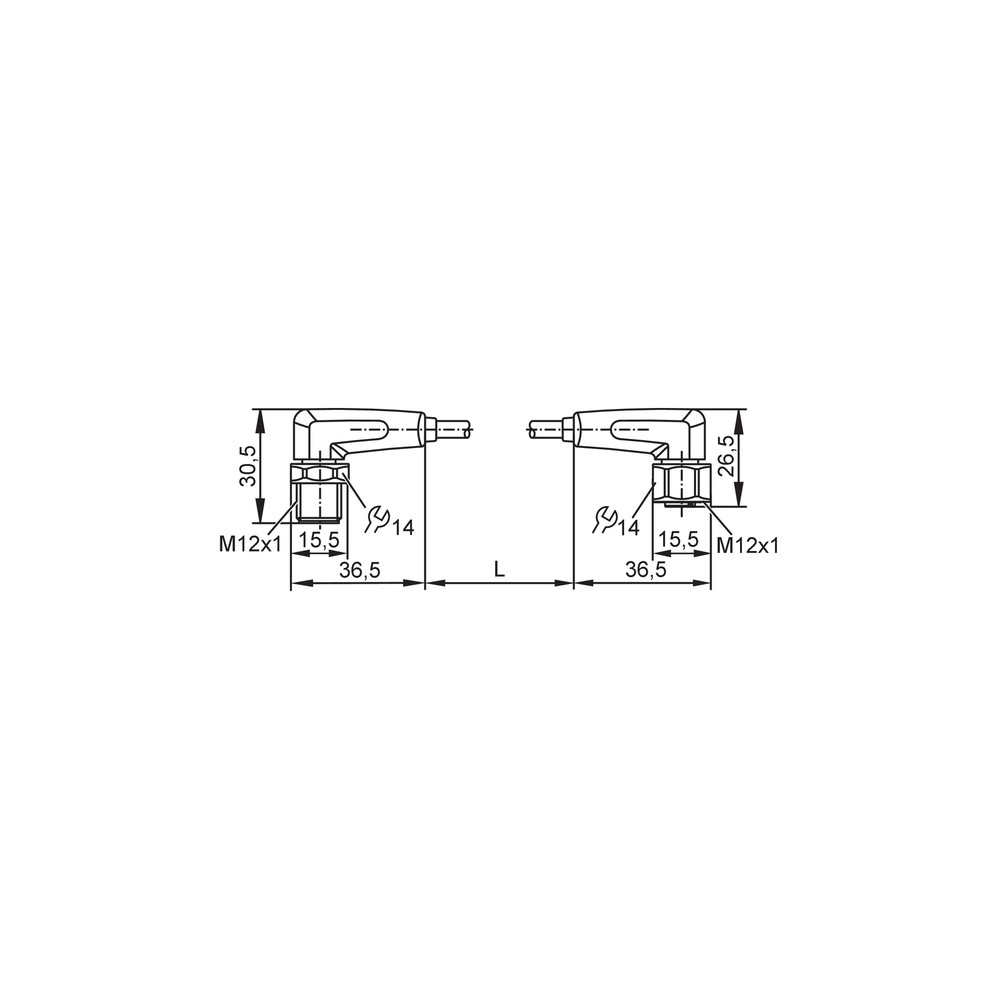

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no dispositivo conectado.	Conector não acoplado corretamente, contato danificado ou incompatibilidade de pinagem no equipamento.	Verifique o acoplamento e consulte a pinagem indicada na documentação dos dispositivos; teste a continuidade com o circuito desenergizado.
A conexão apresenta interrupções durante movimento do cabo.	Raio de curvatura abaixo do mínimo especificado, esforço mecânico excessivo ou dano no cabo/contato.	Inspecione o trajeto e o cabo, confirme o raio mínimo de 10 vezes o diâmetro e verifique a continuidade enquanto movimenta o cabo de forma controlada.
Há aquecimento ou falha elétrica na conexão.	Requisitos de tensão ou carga acima dos limites do cabo, ou contato/acoplamento com problema.	Meça a tensão e a corrente do circuito e compare-as com os limites especificados; inspecione o conector com o circuito desenergizado.
Umidade é percebida na região da conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada, comprometendo a proteção do conjunto.	Desenergize o circuito, examine a vedação e as superfícies de acoplamento e confirme a montagem. Os graus IP declarados pressupõem instalação adequada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVF117 em português (Datasheet) Desenho em escala do EVF117 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF117 e para que tipo de instalação ele serve?

É um cabo de ligação ifm com conector M12 angular de 4 contatos e 2 m. A aplicação indicada na ficha são áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o cabo e qual é a configuração do conector?

A ficha informa uma peça por embalagem. O cabo possui um conector M12 angular, codificação A, com 4 contatos dourados.

Este cabo serve para qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas por ter uma interface M12. Confira codificação, número de contatos, pinagem e requisitos elétricos do dispositivo.

Posso usar o EVF117 em um circuito acima de 4 A?

Não, a capacidade de carga total especificada é 4 A. A ficha também limita a tensão a menos de 250 V AC e menos de 300 V DC.

O dispositivo não liga depois da instalação: o que devo verificar antes de trocar o cabo?

Confira o acoplamento e a pinagem indicada pelo fabricante do dispositivo. Com o circuito desenergizado, verifique a continuidade do cabo e inspecione os contatos.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão abaixo do raio mínimo ou dano mecânico no cabo ou nos contatos. Inspecione o trajeto e verifique a continuidade durante uma movimentação controlada.

Devo escolher este cabo ou uma versão com conector reto?

Escolha o EVF117 se a instalação exigir conector angular M12 codificação A, 4 contatos e cabo de 2 m. Se a orientação ou o comprimento requerido forem diferentes, selecione uma configuração que corresponda à interface da instalação.

O EVF117 é compatível com um protocolo de comunicação específico?

A ficha fornecida não especifica protocolos. Confirme a pinagem e os requisitos de comunicação na documentação dos equipamentos conectados.

Que cuidado devo ter ao instalar o cabo em uma aplicação flexível?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Também confira o torque de aperto aplicável à conexão: a ficha especifica valores diferentes para conector e soquete.

Como confirmar que a conexão ficou adequada para uma área úmida?

Verifique o assentamento do acoplamento e o estado da vedação, seguindo as instruções do fabricante. A ficha declara graus IP65, IP67, IP68 e IP69K, mas não informa um vídeo ou procedimento específico de instalação.

GLOSSÁRIO TÉCNICO

M12 codificação A

Tipo e codificação da conexão circular especificada para o conector do cabo (Ref.: conexão elétrica — conector).

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso de elementos, condicionada à montagem correta (Ref.: IP65, IP67, IP68 e IP69K).

MPPE

Material informado para o cabo, declarado sem silicone e sem halogênio (Ref.: conexão elétrica — cabo).

Raio de curvatura

Raio mínimo de dobra indicado para aplicação flexível, medido em relação ao diâmetro do cabo (Ref.: mín. 10 x diâmetro do cabo).

Codificação A

Identificação da configuração do conector M12 indicada na ficha do produto (Ref.: conexão elétrica — conector).
