- Referência do fabricante: EVF105
- EAN: 4021179333306
- NCM do produto: 85444200
Destaques do Produto
Comprimento
3 metros...mais
Saiba mais sobre: "EVF105 IFM - Cabo de Ligação IFM Indústria Alimentícia 3m M12 IP69K Inox"
Destaques do Produto
Comprimento
3 metros
Tipo de Conector
M12 Reto
Material de Bloqueio
Aço Inoxidável (316L)
Proteção
IP69K
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

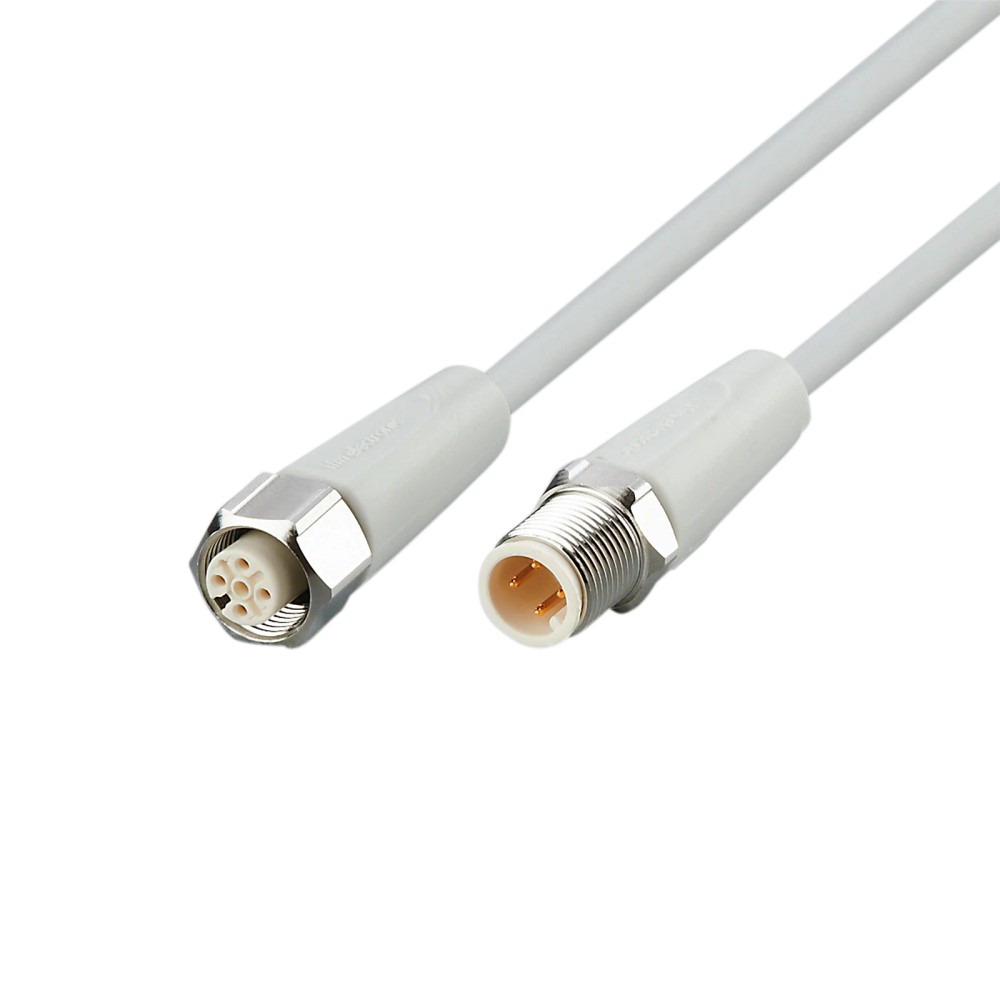

Sobre o Cabo de Ligação IFM EVF105 3m M12 Aço Inoxidável IP69K
O EVF105 é um cabo de conexão industrial M12 de alta performance, projetado pela IFM para resistir a ambientes agressivos de higienização na indústria alimentícia. Com contatos banhados a ouro, material isento de halogênio e silicone, este cabo garante integridade do sinal e durabilidade superior sob lavagens de alta pressão. É a solução ideal para sensores e atuadores que demandam grau de proteção IP69K e resistência mecânica elevada.
PRINCIPAIS ESPECIFICAÇÕES
| Comprimento | 3 m |
| Grau de Proteção | IP65, IP67, IP68, IP69K |
| Material da Porca | Aço Inoxidável 316L |
| Conector | M12 Reto |
| Temperatura | -25...100 °C |
| Isento de Halogênio | Sim |
| Corrente Máx. | 4 A |
| Contatos | Banhados a ouro |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Indústria de alimentos e bebidas (processamento e envase).
- Áreas sujeitas a lavagem frequente com jatos de alta pressão.
- Máquinas com movimento constante ou robótica leve.
⚠ Considere outro se precisa de:
- Ambientes com temperaturas contínuas acima de 100 °C.
- Locais com exposição a substâncias químicas agressivas incompatíveis com EPDM.
- Uso em sistemas de alta potência excedendo 4 A de corrente nominal.
APLICAÇÕES E USO
- Linhas de processamento de alimentos e bebidas onde a esterilização é mandatória.
- Equipamentos sujeitos a ciclos de limpeza diários com jatos de água.
- Ambientes industriais que exigem resistência à corrosão (inox 316L).
- Sistemas automatizados com movimentação repetitiva (robótica leve).
COMO ESCOLHER
Antes de comprar o Cabo de Ligação IFM EVF105 3m M12 Aço Inoxidável IP69K, verifique estes pontos:
Escolha para ambientes higiênicos
Indispensável quando a norma IP69K e a resistência do aço inox 316L são necessárias para evitar corrosão e falhas por entrada de fluidos.
Verifique a compatibilidade elétrica
Certifique-se de que a aplicação não excede 250V AC e que a pinagem M12 de 4 pinos (codificação A) atende ao seu dispositivo.
ESPECIFICAÇÕES TÉCNICAS
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | < 250 V AC / < 300 V DC | Limite máximo para operação segura |
| Capacidade de carga | 4 A | Corrente máxima permitida |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP65, IP67, IP68, IP69K | Nível de vedação contra sólidos e líquidos |
| Temperatura ambiente | -25...100 °C | Faixa operacional recomendada |
| Dados Mecânicos | ||
|---|---|---|
| Material da porca | 1.4404 (Aço inoxidável / 316L) | Material resistente à corrosão |
| Ciclos de curvatura | > 1.000.000 | Vida útil mecânica em movimentação |
| Esforço de torção | ± 180 °/m | Tolerância mecânica para robótica |
COMPATIBILIDADE
Comunicação
• Padrão M12 A-coded
• Sinais digitais analógicos de baixa tensão
Conexões
Elétrica
Cabo 4 x 0,34 mm², 3 metros, MPPE, sem halogênio
Processo
Conector M12 (Reto, Codificação A)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Processamento de alimentos (Área úmida) | ✓ | Materiais higiênicos (inox 316L, PP) e proteção IP69K. |
| Uso em alta temperatura (> 100°C) | ✗ | Excede o limite operacional dos materiais de isolamento. |
| Instalação com robótica (Movimentação) | ✓ | Alta flexibilidade e tolerância a ciclos de curvatura. |
INSTALAÇÃO
Como instalar o Cabo de Ligação IFM EVF105 3m M12 Aço Inoxidável IP69K
- Desligue a fonte de alimentação do sistema antes de manusear os conectores.
- Verifique se o conector M12 da contraparte está limpo e sem resíduos.
- Alinhe o pino guia do cabo com a fenda do dispositivo.
- Encaixe o conector e rosqueie a porca de aço inoxidável manualmente até sentir resistência.
- Utilize uma ferramenta adequada para aplicar o torque recomendado (0,6 a 1,5 Nm).
- Certifique-se de que o raio de curvatura mínimo de 10x o diâmetro do cabo seja respeitado na instalação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Entrada de umidade no conector M12. | Aperto insuficiente ou excessivo do conector. | Inspecione a vedação e o torque de aperto (0,6 a 1,5 Nm). |
| Rompimento interno dos condutores. | Dobra do cabo abaixo do raio mínimo permitido. | Verifique a continuidade elétrica e respeite o raio de 10x o diâmetro do cabo. |
| Degradação visual ou endurecimento do isolamento. | Exposição a produtos químicos incompatíveis. | Verifique a compatibilidade química dos materiais (PP/EPDM) com o ambiente. |
| Superaquecimento do conector. | Sobrecarga de corrente elétrica. | Confirme se a corrente do circuito não excede 4A. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é exatamente o cabo IFM EVF105?
O EVF105 é um cabo de conexão industrial M12 de 3 metros, projetado especificamente para áreas úmidas e higiênicas, como as encontradas na indústria alimentícia.
O que acompanha este item na embalagem?
O produto acompanha uma unidade do cabo montado com conectores M12 retos, possuindo porca de bloqueio em aço inoxidável 1.4404 e vedações em EPDM.
O produto pode ser usado em qualquer temperatura?
Não utilize este cabo em ambientes com temperatura operacional acima de 100 °C ou em contato contínuo com agentes químicos que não sejam compatíveis com o revestimento PP e a vedação EPDM.
Existe alguma aplicação onde este cabo não deve ser instalado?
Ele não é recomendado para aplicações submersas permanentes de longa duração ou em atmosferas explosivas (ATEX) sem a certificação específica, que este modelo não possui.
Como identificar se o cabo está com falha?
O sintoma comum é a perda intermitente de sinal ou falha de comunicação, frequentemente causada pelo desgaste mecânico extremo do cabo ou entrada de umidade por torque de aperto incorreto.
O que verificar antes de solicitar a substituição?
Verifique a continuidade dos condutores com um multímetro e inspecione visualmente o corpo do conector em busca de fissuras, além de validar se o torque de aperto (0,6 a 1,5 Nm) foi respeitado.
O cabo é vendido como parte de um kit?
Este produto é vendido como uma unidade avulsa. Não se trata de um kit, permitindo a compra da quantidade exata necessária para a sua instalação.
Devo comprar este modelo ou uma alternativa mais simples?
Este modelo foca em ambientes higiênicos com porca de aço inoxidável. Caso sua aplicação seja de uso geral (não higiênica), considere cabos da linha padrão IFM que podem possuir custos menores sem a proteção IP69K.
Qual o cuidado principal na instalação?
A instalação exige um torque de aperto entre 0,6 e 1,5 Nm. Utilize ferramentas adequadas para não danificar a porca de aço inoxidável ou a vedação.
Como garantir que estou comprando o produto original?
A aquisição é realizada diretamente através do fornecedor IFM, garantindo a procedência técnica e suporte documental completo conforme especificado na ficha técnica.
GLOSSÁRIO TÉCNICO
IP69K
Grau de proteção que assegura resistência a lavagens de alta pressão e temperatura. (Ref.: DIN 40050-9)
MPPE
Polifenileno Éter Modificado, material de isolamento do cabo com alta resistência térmica e dielétrica.
1.4404
Aço inoxidável 316L, conhecido pela excelente resistência à corrosão em ambientes salinos ou ácidos. (Ref.: Aço inox 316L)
EPDM
Elastômero de etileno-propileno-dieno, utilizado nas vedações pela sua resistência a intempéries e agentes químicos.
Codificação A
Padrão de pinagem para conectores M12, garantindo que o acoplamento seja realizado apenas em dispositivos compatíveis.
