Cabo Conector Fêmea M12 Angular 20m IFM EVF095

Pré-visualizar: EVF095 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 20m, 4 Polos, IP69K

EVF095 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 20m, 4 Polos, IP69K

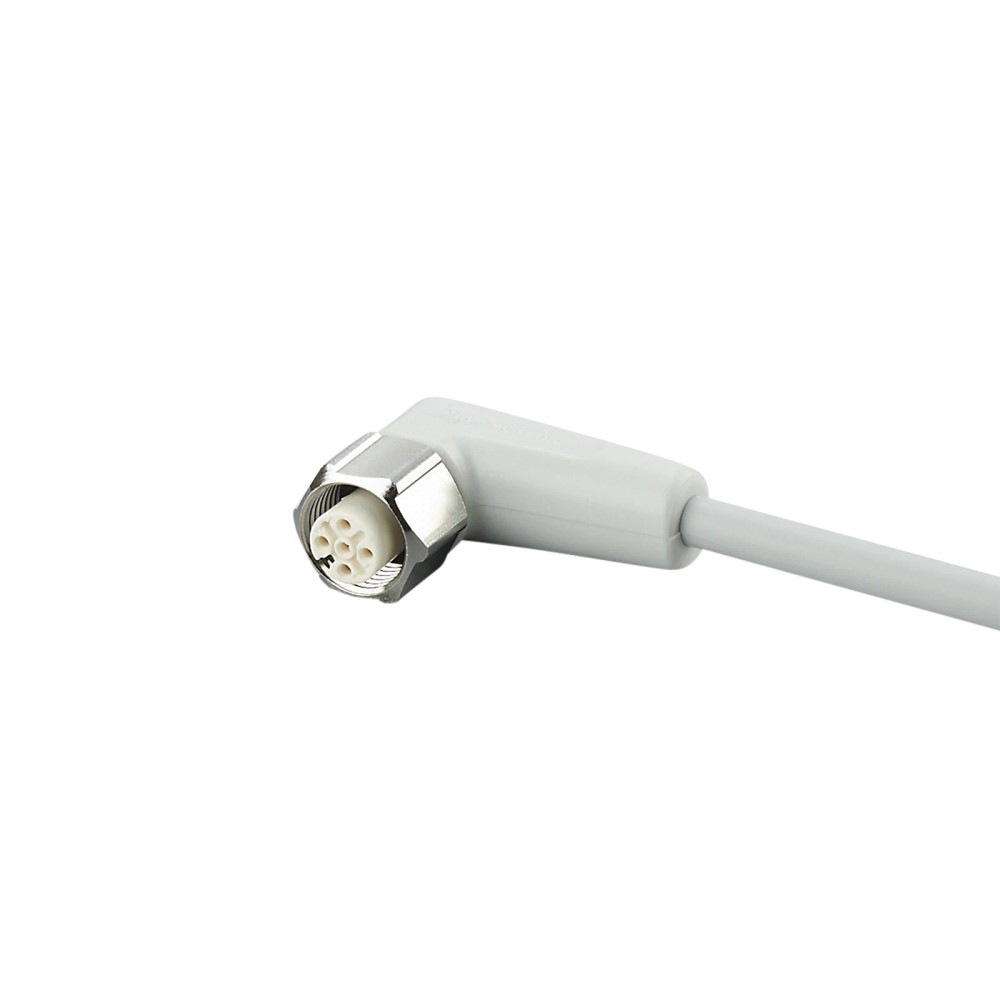

Imagem meramente ilustrativa

R$ 457,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF095
EAN: 4021179303705
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVF095 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 20m, 4 Polos, IP69K"

Destaques do Produto

Comprimento

20 m

Conector

M12 fêmea, angular, codificação A, 4 polos

Tensão máxima especificada

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Ambiente de aplicação

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF095, conector fêmea M12 angular de 4 polos, 20 m, IP65/IP67/IP68/IP69K

O IFM EVF095 é um cabo de conexão de 20 m com conector fêmea M12 angular de 4 polos, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui contatos banhados a ouro, cabo sem silicone e sem halogênio e grau de proteção informado como IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 250 V AC e inferior a 300 V DC, com corrente nominal de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF095
Tipo de conexão	1 x M12 fêmea, angular, codificação A, 4 polos
Comprimento do cabo	20 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE; cinza; Ø 4,9 mm; 4 x 0,34 mm²
Temperatura ambiente	-25 a 100 °C; para cULus, até 65 °C
Materiais do conector	Porca de bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM
Peso	618 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface M12 fêmea, codificação A e 4 polos, desde que a contraparte e a pinagem sejam compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, dentro dos limites elétricos e ambientais informados.
Percursos que necessitem de 20 m de cabo e permitam a instalação de um conector angular.

⚠ Considere outro se precisa de:

Não especificado para aplicações que excedam 4 A, tensão inferior a 250 V AC ou inferior a 300 V DC; confirme que os valores do circuito permanecem dentro desses limites.
Não selecionar para uma contraparte com formato, codificação, número de polos ou pinagem diferentes sem confirmar a compatibilidade mecânica e elétrica.
Não exceder a temperatura ambiente especificada: -25 a 100 °C, ou até 65 °C em condições cULus.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. A ficha identifica o cabo como isento de silicone e halogênio e lista graus de proteção IP65, IP67, IP68 e IP69K.
Possibilidade condicionada: ligação de equipamentos com interface M12 macho, codificação A e 4 polos, desde que a pinagem, a tensão e a corrente sejam compatíveis; valide os dados dos equipamentos conectados.
Em instalações com movimento, observe o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites declarados de velocidade, deslocamento e aceleração. As condições específicas de aplicação devem ser conferidas na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF095, conector fêmea M12 angular de 4 polos, 20 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF095 quando

A instalação exigir um cabo de 20 m com conector fêmea M12 angular, codificação A e 4 polos, e os limites de tensão, corrente, temperatura e proteção informados forem atendidos.

Avalie outra configuração quando

O percurso exigir comprimento diferente de 20 m ou a interface precisar de conector reto, outra codificação, quantidade de polos ou configuração elétrica. A ficha fornecida não identifica modelos alternativos; compare os requisitos com o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Marca e fabricante indicados no cadastro do produto.
Modelo e SKU	EVF095	Identificação do produto.
GTIN	4021179303705	Código global de identificação informado no anúncio.
Part number do anúncio	EVF095	Código de peça apresentado nos dados prioritários do anúncio.
Part number no catálogo	ADOAH040VAS0020P04	Código informado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação do produto.
Quantidade por embalagem	1 peça	Quantidade informada para a embalagem.
NCM	8544.42.00	Classificação fiscal indicada no cadastro.

Aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Uso declarado na descrição do produto.
Sem silicone	Sim	Característica declarada para o cabo.
Sem halogênio	Sim	Característica declarada para o cabo e o corpo indicado em PP.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; consultar limites de curvatura e movimento antes de projetar a instalação.

Conexão elétrica
Conexão do soquete	1 x M12 fêmea, angular, codificação A	Configuração da conexão informada pelo fabricante.
Número de contatos	4	Contatos dourados; conferir a pinagem da aplicação.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; não substitui a verificação do esquema de ligação do equipamento.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados.
Corrente nominal	4 A	Capacidade de corrente indicada no cadastro técnico.
Classe de proteção	II	Classificação declarada pelo fabricante.
Protocolo de comunicação	Não especificado	A ficha não declara protocolo; a adequação depende da aplicação elétrica e da pinagem.

Cabo
Comprimento	20 m	Comprimento do cabo informado.
Material de isolamento	MPPE	Material indicado para o cabo.
Cor	Cinza	Cor indicada na ficha.
Diâmetro externo	Ø 4,9 mm	Dimensão do cabo indicada na especificação.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores informada no cadastro técnico.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro especificado do cabo.
Ciclos de curvatura	> 1.000.000	Valor informado para ciclos de curvatura; condições de ensaio não detalhadas no contexto.
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite declarado nas condições de deslocamento indicadas.

Materiais e construção do conector
Acabamento do conector	Metálico e plástico	Descrição do anúncio.
Corpo	PP, sem halogênio	Material e característica indicados para o corpo do conector.
Porca de bloqueio	Aço inoxidável 1.4404 / 316L	Material especificado para o bloqueio.
Vedação	EPDM	Material declarado para a vedação.
Contatos	Banhados a ouro	Acabamento dos contatos informado.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o aperto; confirmar procedimento de montagem do fabricante.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados no cadastro; a proteção depende da conexão e montagem corretas.
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Faixa declarada, com limite específico indicado para condição cULus.
Temperatura ambiente em movimento	0 a 100 °C; cULus: até 65 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limite declarado para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

Dados mecânicos e dimensões
Formato do conector	Angular, 90 graus	Geometria do conector fêmea.
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões informadas no cadastro.
Peso	618 g	Peso registrado para o produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Conexão do cabo: 1 x M12 fêmea, angular, codificação A, 4 contatos banhados a ouro. Limites declarados: < 250 V AC / < 300 V DC e 4 A. Confirmar a pinagem dos dois dispositivos antes da ligação; as cores de fio informadas são BK = preto, BN = marrom, BU = azul e WH = branco.

Processo Não se aplica: é um cabo de conexão elétrica, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar equipamento com contraparte M12 macho, codificação A, 4 polos e pinagem correspondente	✓	A ficha identifica conector fêmea M12 angular, codificação A e 4 contatos. A compatibilidade elétrica depende da pinagem e dos limites do circuito.
Conectar um circuito dentro dos limites de < 250 V AC / < 300 V DC e corrente de até 4 A	✓	Esses são os limites de tensão e a corrente nominal informados para o produto.
Conectar diretamente uma interface com formato, codificação ou número de polos diferentes	✗	A ficha especifica M12 angular, codificação A e 4 polos; não informa adaptadores nem compatibilidade com outras interfaces.
Usar em temperatura ambiente acima de 100 °C, ou acima de 65 °C em condição cULus	✗	A faixa informada é de -25 a 100 °C, com limite cULus de até 65 °C.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF095, conector fêmea M12 angular de 4 polos, 20 m, IP65/IP67/IP68/IP69K

Confirme que a contraparte é compatível mecanicamente: M12 macho, codificação A e 4 polos; verifique separadamente a pinagem elétrica.
Verifique que a tensão e a corrente do circuito permanecem dentro dos limites declarados para o cabo.
Planeje o percurso de 20 m e confira o espaço necessário para o conector angular e as dimensões informadas.
Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de movimento aplicáveis.
Alinhe o conector com a contraparte e acople sem forçar ou torcer a conexão; aperte conforme a especificação de torque declarada e o procedimento do fabricante.
Após a montagem, confira o assentamento da vedação, a retenção da conexão e a continuidade elétrica antes de colocar o circuito em operação.

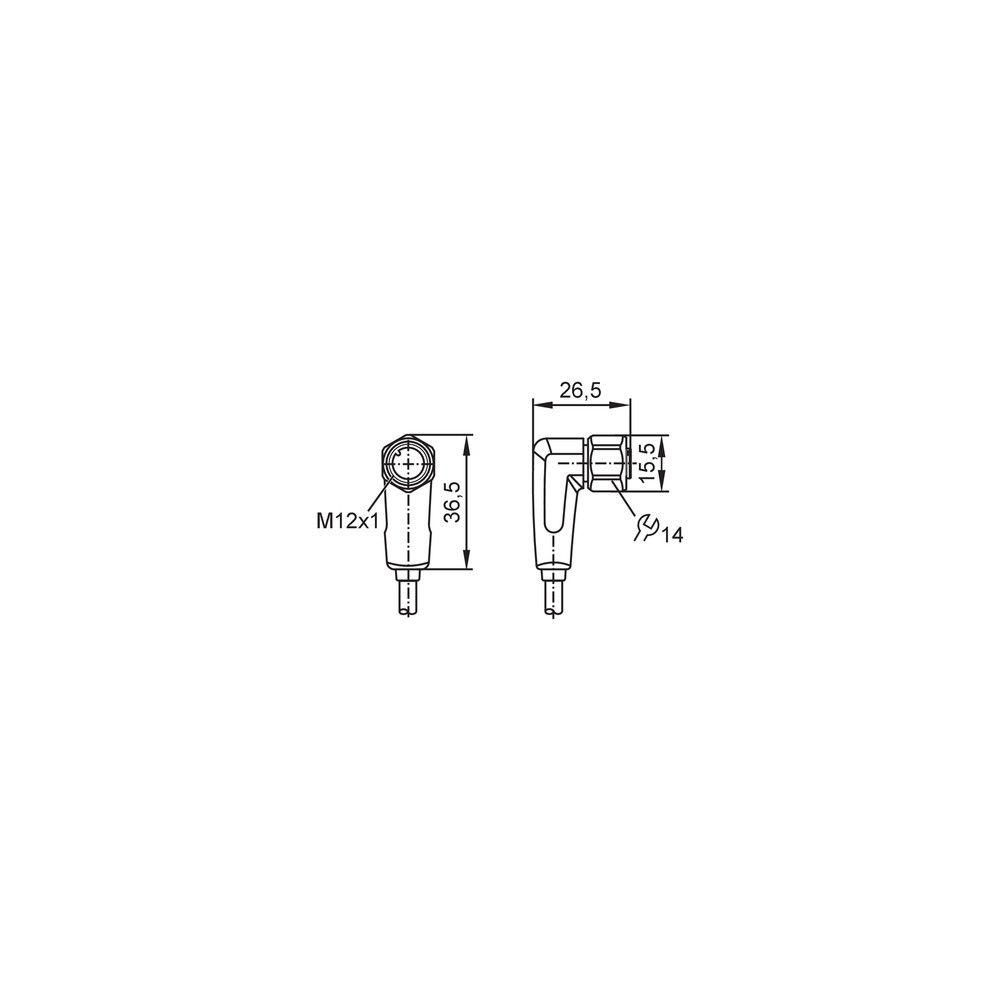

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe o sinal esperado.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Desenergize o circuito, confira o acoplamento e compare a pinagem dos equipamentos com a documentação; teste continuidade dos condutores.
A conexão apresenta aquecimento durante a operação.	Corrente acima do limite nominal indicado ou contato elétrico deficiente.	Meça a corrente do circuito e inspecione o acoplamento e os contatos; confirme que a corrente não excede 4 A.
Há umidade na conexão ou perda de proteção no ponto de acoplamento.	Acoplamento incompleto, vedação mal assentada ou dano na vedação/conector.	Inspecione o estado e o assentamento da vedação e confirme a montagem correta da contraparte; não presuma o grau de proteção sem conexão corretamente montada.
O cabo apresenta falha intermitente durante movimento ou flexão.	Curvatura abaixo do mínimo declarado, esforço mecânico ou instalação fora dos limites de movimento informados.	Inspecione o trajeto e o raio de curvatura; compare velocidade, deslocamento e aceleração com os limites declarados e teste continuidade enquanto movimenta o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF095 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF095 e para que serve?

É um cabo de conexão de 20 m com conector fêmea M12 angular de 4 polos. A aplicação indicada é conectar componentes em áreas úmidas e higiênicas da indústria de alimentos.

O cabo acompanha qual tipo de conector e quantos contatos?

A ficha informa uma conexão fêmea M12 angular, codificação A, com 4 contatos banhados a ouro. A embalagem é indicada como uma peça.

Posso usar o EVF095 com qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo apenas pelo formato M12. Confira codificação, número de polos, pinagem e limites elétricos da contraparte.

Este cabo serve para um circuito acima de 4 A?

A corrente nominal informada é 4 A, portanto a ficha não sustenta uso acima desse valor. Verifique a corrente da aplicação antes de selecionar o cabo.

O que verificar se o equipamento não funcionar após conectar o cabo?

Confira primeiro o acoplamento, a pinagem e a continuidade dos condutores. As cores informadas são preto, marrom, azul e branco, mas a ligação deve ser validada com a documentação dos dispositivos.

O que pode causar falha intermitente quando o cabo se movimenta?

Curvatura excessiva ou esforço mecânico podem estar envolvidos. Inspecione o trajeto e verifique o raio mínimo declarado de 10 vezes o diâmetro do cabo, além dos limites de movimento aplicáveis.

É melhor comprar o EVF095 ou procurar outra versão de cabo?

Escolha o EVF095 se a instalação exigir 20 m, M12 fêmea angular, codificação A e 4 polos. Se o comprimento ou a configuração da conexão forem diferentes, compare com outra referência do fabricante; a ficha não especifica uma alternativa equivalente.

O EVF095 é um kit com adaptadores ou acessórios?

O cadastro informa embalagem de uma peça e não lista acessórios inclusos. Adaptadores ou componentes adicionais não estão especificados.

Que cuidados devo tomar ao instalar o conector?

Alinhe a conexão antes de acoplar, evite forçar ou torcer o conector e confira o assentamento da vedação. A ficha informa torque máximo de aperto de 0,6 a 1,5 Nm; consulte o datasheet para o procedimento aplicável.

O cabo pode ser usado em qualquer temperatura até 100 °C?

A faixa ambiente informada é de -25 a 100 °C, mas para condição cULus o limite indicado é até 65 °C. Para aplicação móvel, a ficha especifica faixa de 0 a 100 °C, com o mesmo limite cULus de até 65 °C.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de interface circular M12 identificada na ficha para o conector do cabo. (Ref.: 1 x M12 angular, codificação A)

IP69K

Grau de proteção listado para o produto; a aplicação da proteção depende da montagem adequada da conexão. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

MPPE

Material especificado para o isolamento do cabo. (Ref.: material de isolamento MPPE)

Raio mínimo de curvatura

Raio mínimo declarado para instalação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Codificação de cores dos fios

Identificação dos condutores por cor conforme os códigos registrados na ficha. (Ref.: BK = preto, BN = marrom, BU = azul, WH = branco)
