Cabo de Conexão Fêmea M12 IFM EVF094 15m IP69K

Pré-visualizar: EVF094 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m IP69K

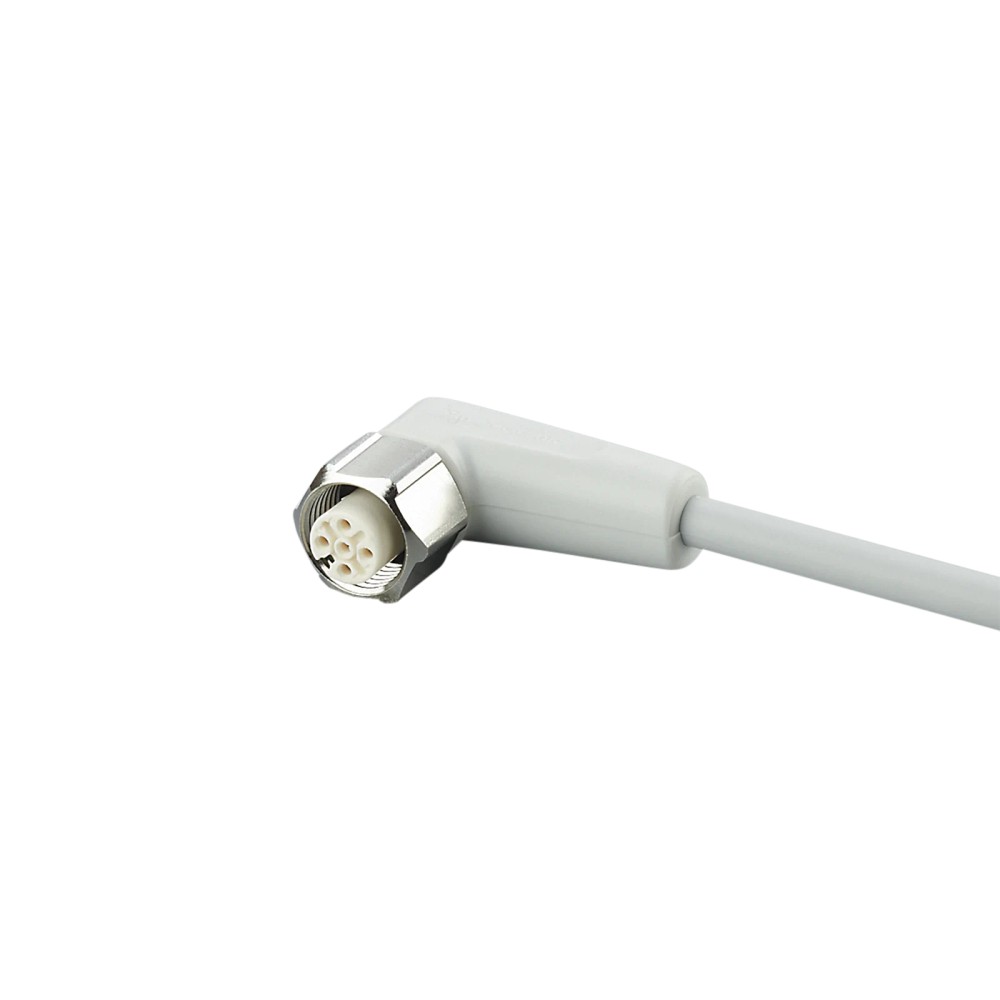

EVF094 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m IP69K

Imagem meramente ilustrativa

R$ 400,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF094
EAN: 4021179303699
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVF094 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 15m IP69K"

Destaques do Produto

Comprimento

15 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Tensão máxima de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Ambiente de aplicação

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF094, conector fêmea M12 angular, 15 m, IP65/IP67/IP68/IP69K

O IFM EVF094 é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 15 m de comprimento, cabo MPPE sem silicone e sem halogênio, e contatos banhados a ouro. O conjunto apresenta graus de proteção IP65, IP67, IP68 e IP69K, quando instalado nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF094
Tipo de conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	15 m
Material do cabo	MPPE, sem halogênio; Ø 4,9 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...100 °C; cULus: até 65 °C
Material da porca de bloqueio	1.4404, aço inoxidável / 316L
Peso	462,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requeiram um conector fêmea M12 angular, codificação A, com 4 contatos e cabo de 15 m.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando os limites elétricos, ambientais e de montagem do fabricante.
Aplicações com movimentação do cabo dentro das condições declaradas: velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

⚠ Considere outro se precisa de:

Aplicações que exijam mais de 4 A ou tensão igual ou superior aos limites declarados de < 250 V AC / < 300 V DC.
Conexões que requeiram conector macho, outra codificação, outra quantidade de contatos ou geometria diferente da configuração M12 angular fêmea; confirme o encaixe e a pinagem do dispositivo antes da instalação.
Instalações que não permitam respeitar o raio de curvatura mínimo de 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Uso comprovado: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada na ficha e respeitando a montagem necessária para atingir os graus de proteção declarados.
Uso condicionado: instalações com movimentação do cabo dentro dos limites declarados de velocidade, aceleração e raio mínimo de curvatura; confirmar que as condições reais correspondem às condições de referência do fabricante.
A ficha não identifica dispositivos específicos nem protocolos compatíveis. Para cada aplicação, verificar interface M12, codificação, pinagem, tensão e corrente no datasheet do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF094, conector fêmea M12 angular, 15 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF094 quando

A instalação requerer cabo de conexão de 15 m com soquete fêmea M12 angular, codificação A e 4 contatos, para uso dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir conector macho, codificação ou número de contatos diferentes, cabo de outro comprimento, corrente acima de 4 A ou tensão fora dos limites declarados. Compare a interface e os requisitos do circuito com a documentação do dispositivo conectado.

Confirme as condições de instalação

Para uso flexível, confira o raio mínimo de curvatura e os limites de movimentação indicados na ficha. A proteção IP do conjunto depende da montagem correta e das condições previstas pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	EVF094	Código do produto do anúncio.
Part number	ADOAH040VAS0015P04	Referência de peça informada nos dados do produto.
GTIN	4021179303699	Identificador comercial informado.
Categoria	Tecnologia de conexão; cabos e conectores / automação industrial	Classificação do produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento informada.
Peso	462,2 g	Massa informada para o produto.

Área de aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação informado na ficha; observar as condições de instalação e os graus de proteção declarados.

Conexão elétrica
Tipo de produto	Cabo de conexão com conector fêmea	Função e terminação informadas na ficha.
Conexão do soquete	1 x M12, angular; codificação A	Interface mecânica informada; não define por si só a pinagem do dispositivo conectado.
Contatos do soquete	4, banhados a ouro	Quantidade e acabamento dos contatos.
Condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção elétrica do cabo informada pelo fabricante.
Identificação das cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Código de cores informado; confirmar atribuição de pinos no datasheet e no dispositivo conectado.
Comprimento	15 m	Comprimento nominal do cabo.
Diâmetro do cabo	Ø 4,9 mm	Dimensão do cabo informada na ficha.
Tensão de operação	< 250 V AC / < 300 V DC	Limite de operação declarado; não exceder.
Capacidade de carga total	4 A	Corrente nominal total indicada na ficha.
Classe de proteção elétrica	II	Classificação declarada pelo fabricante.

Materiais e construção
Material do cabo	MPPE, sem halogênio, cinza	Material e característica declarados para o cabo.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada para o cabo e o corpo do soquete.
Material do corpo do soquete	PP, sem halogênio	Material informado para o corpo da conexão.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o elemento de bloqueio.
Material da vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para o aperto da conexão; seguir o datasheet.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; a proteção efetiva depende da conexão e da instalação conforme o fabricante.
Temperatura ambiente	-25...100 °C; cULus: até 65 °C	Faixa de temperatura declarada, com limite específico para cULus.
Temperatura ambiente em aplicação móvel	0...100 °C; cULus: até 65 °C	Faixa informada para aplicação móvel.
Temperatura de armazenamento	-25...55 °C	Limite declarado para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.

Dados mecânicos e movimentação
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas na ficha; consultar o desenho dimensional para orientação e cotas.
Ciclos de curvatura	> 1 milhão	Valor declarado para ciclos de curvatura; consultar as condições de ensaio do fabricante.
Tolerância a dobras e deslocamentos	Sim	Característica declarada; respeitar os limites de instalação e movimentação.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Mínimo informado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite declarado para as condições de deslocamento especificadas.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A configuração informada é um cabo passivo com conector M12 fêmea, codificação A e 4 contatos; a compatibilidade de sinal depende dos dispositivos e da pinagem.

Conexões

Elétrica Cabo com soquete fêmea M12 angular, codificação A, 4 contatos banhados a ouro; condutores BK (preto), BN (marrom), BU (azul) e WH (branco); cabo de 15 m, MPPE, 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verifique a atribuição de pinos no datasheet e nos equipamentos conectados.

Processo Não se aplica: trata-se de um cabo elétrico de conexão, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 macho, codificação A e 4 contatos, cuja pinagem e requisitos elétricos correspondam ao cabo.	✓	A ficha especifica soquete fêmea M12 angular, codificação A e 4 contatos. A compatibilidade elétrica deve ser confirmada pela pinagem e pelos limites do circuito.
Circuito dentro dos limites de tensão e corrente declarados.	✓	A tensão de operação é < 250 V AC / < 300 V DC e a corrente nominal é 4 A.
Aplicação que exige protocolo específico ou atribuição de sinais não confirmada pela ficha do cabo.	✗	A ficha não declara protocolo nem garante compatibilidade de pinagem com um dispositivo específico; verificar a documentação de ambos os equipamentos.
Aplicação que demande corrente superior a 4 A ou tensão igual ou superior aos limites informados.	✗	Esses requisitos excedem os valores declarados para o EVF094.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF094, conector fêmea M12 angular, 15 m, IP65/IP67/IP68/IP69K

Confirme que a interface do equipamento é compatível com conector M12 fêmea angular, codificação A e 4 contatos.
Verifique no datasheet do equipamento conectado a pinagem e a função de cada condutor; não presuma a atribuição apenas pela cor dos fios.
Desenergize o circuito antes de realizar a conexão e confirme que tensão e corrente estão dentro dos limites especificados para o cabo.
Posicione o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo quando usado em aplicação flexível.
Acople e aperte a conexão conforme o torque indicado de 0,6...1,5 Nm, sem exceder o limite informado.
Após a montagem, confira o assentamento da conexão e se a instalação atende às condições necessárias para a proteção IP pretendida.

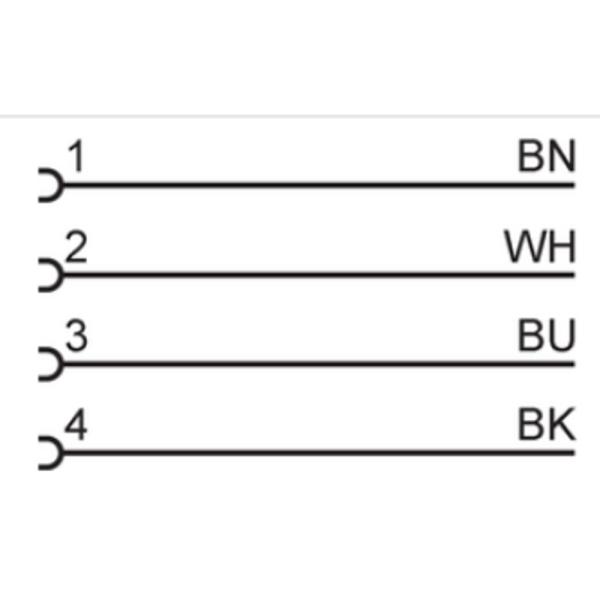

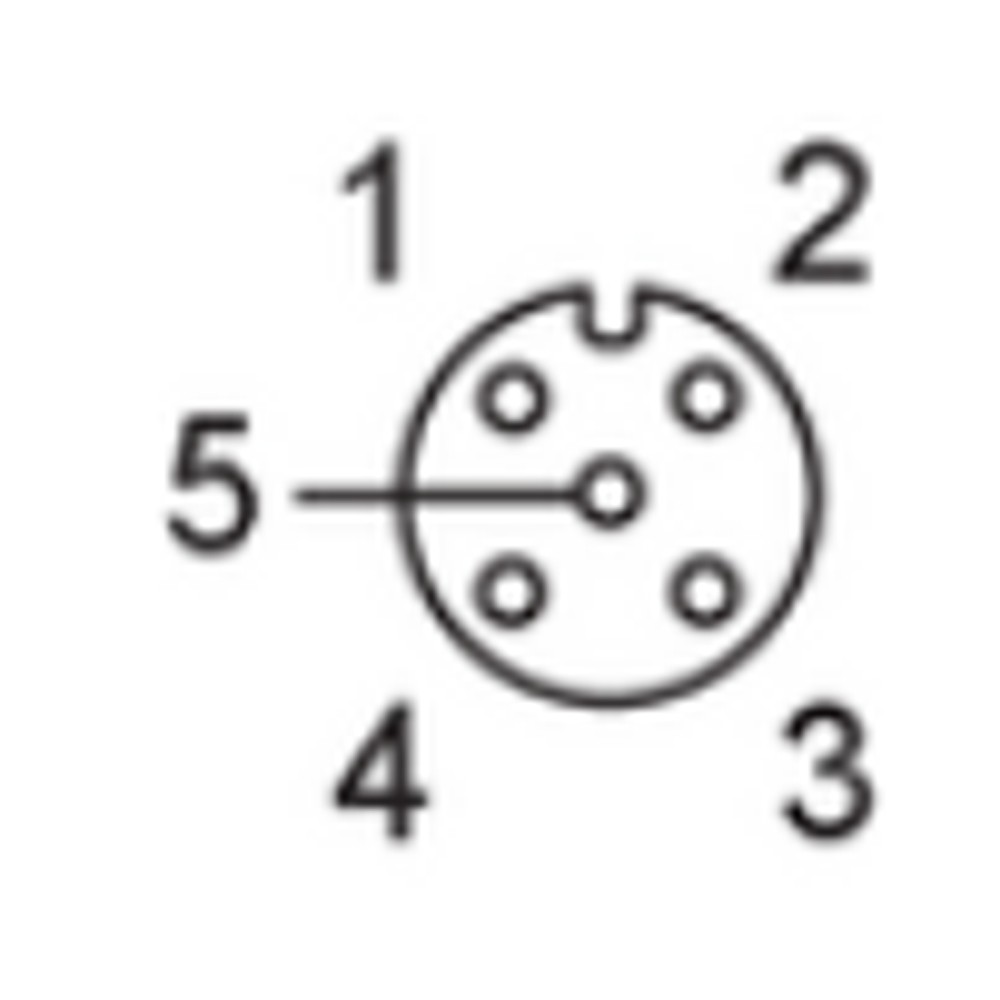

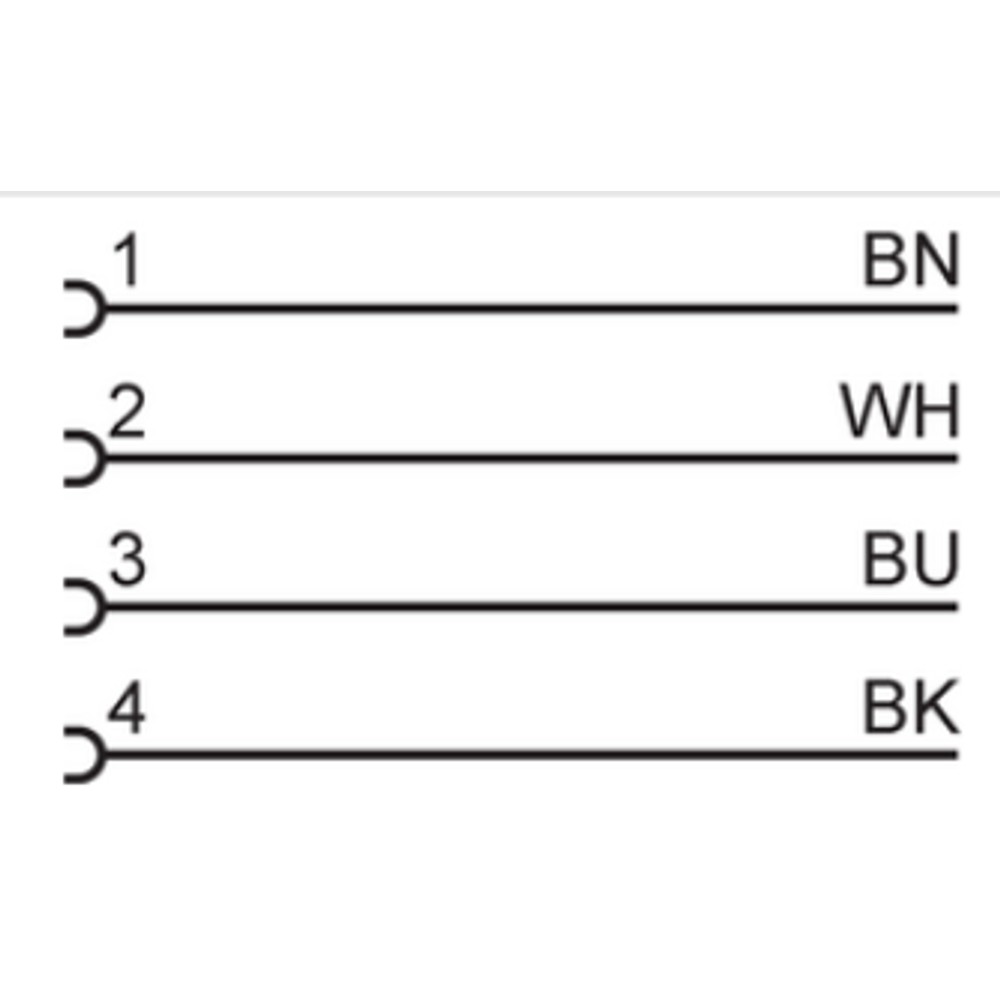

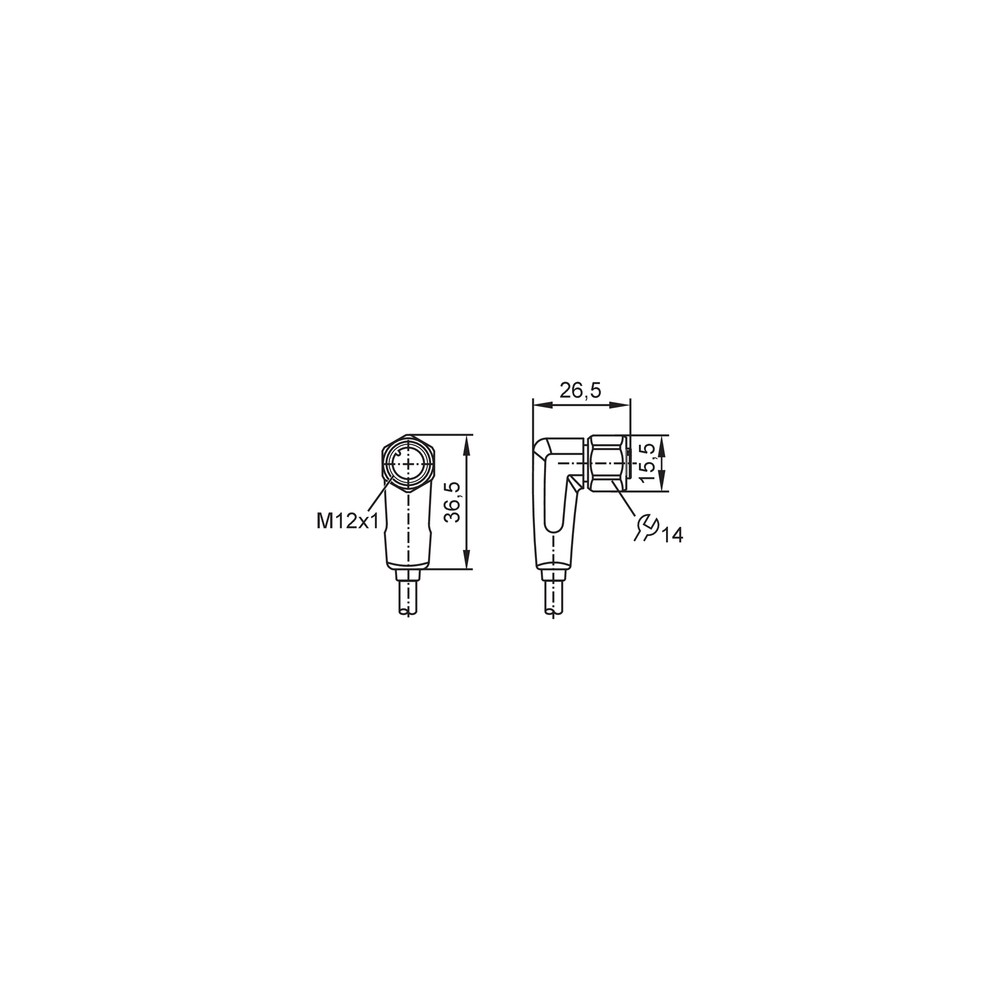

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece a conexão elétrica.	Interface, codificação, pinagem ou atribuição dos condutores incompatível com o equipamento.	Compare o conector e a codificação com a ficha do dispositivo e confira a pinagem e a função dos quatro condutores nos datasheets.
Falha ou interrupção do sinal durante a movimentação do cabo.	Movimentação fora dos limites declarados, curvatura abaixo do mínimo ou esforço mecânico na conexão.	Inspecione o percurso e a conexão; confira o raio de curvatura mínimo, a velocidade e a aceleração da aplicação frente aos limites informados.
A conexão apresenta entrada de umidade após a instalação.	Acoplamento incompleto, aperto fora da faixa especificada ou condição de instalação incompatível com o grau IP pretendido.	Verifique o assentamento da conexão e o torque de aperto, respeitando 0,6...1,5 Nm; confirme as instruções do fabricante para a proteção requerida.
A conexão aquece ou o circuito opera fora das condições previstas.	Tensão ou corrente acima dos limites declarados, ou mau contato na conexão.	Meça tensão e corrente em operação e compare com < 250 V AC / < 300 V DC e 4 A; inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVF094 em português (Datasheet) Desenho em escala IFM EVF094 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF094 e para que serve?

É um cabo de conexão de 15 m com soquete fêmea M12 angular, codificação A e 4 contatos. A ficha indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

Posso usar o EVF094 com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Confira codificação, número de contatos, pinagem, tensão e corrente nas documentações do cabo e do dispositivo.

Ele serve para uma conexão que exige conector macho ou outra codificação?

Não: a configuração especificada é um soquete fêmea M12 angular com codificação A. Para outra geometria ou codificação, selecione uma versão que corresponda à interface requerida.

O equipamento não reconhece a conexão; o que verifico antes de trocar o cabo?

Confira primeiro se codificação e pinagem correspondem ao dispositivo conectado. Verifique também o acoplamento e a continuidade dos condutores conforme os procedimentos de manutenção da instalação.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Curvatura ou movimentação fora das condições declaradas pode contribuir para a falha. Inspecione o trajeto, o raio de curvatura e os esforços aplicados antes de substituir o cabo.

É melhor comprar este cabo ou escolher outro comprimento?

Escolha o EVF094 quando 15 m atenderem ao trajeto e a interface M12 fêmea angular codificação A de 4 contatos corresponder ao equipamento. Se o comprimento ou a interface diferirem, procure uma versão compatível com esses requisitos.

Como decido entre este cabo e um cabo com outra conexão?

Use a interface do equipamento como critério: o EVF094 tem soquete M12 fêmea angular, codificação A e 4 contatos. Confirme também os requisitos elétricos e a pinagem antes da seleção.

Que cuidado devo ter ao instalar o cabo?

Em aplicação flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Para a conexão, observe a faixa de torque de 0,6...1,5 Nm e as instruções do fabricante.

Como verificar se a montagem mantém a proteção IP prevista?

Confira o acoplamento completo e as instruções de instalação do fabricante; a classificação do cabo não confirma, por si só, a proteção de uma montagem incorreta. Consulte o datasheet para as condições aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12 especificada para o soquete; deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação de proteção declarada para o produto; a proteção efetiva depende também da montagem e das condições de uso.

Raio de curvatura

Raio mínimo permitido para a curvatura do cabo em aplicação flexível, conforme especificado na ficha.

MPPE

Material especificado para a capa do cabo; a ficha também declara o cabo sem halogênio.

Contato banhado a ouro

Acabamento superficial declarado para os contatos do conector; não substitui a verificação da compatibilidade elétrica e da pinagem.
