Cabo de Conexão M12 Angular IFM EVF088

Pré-visualizar: EVF088 IFM - Cabo de Conexão M12 Angular Indústria Alimentícia 2m, IP69K, Aço Inox

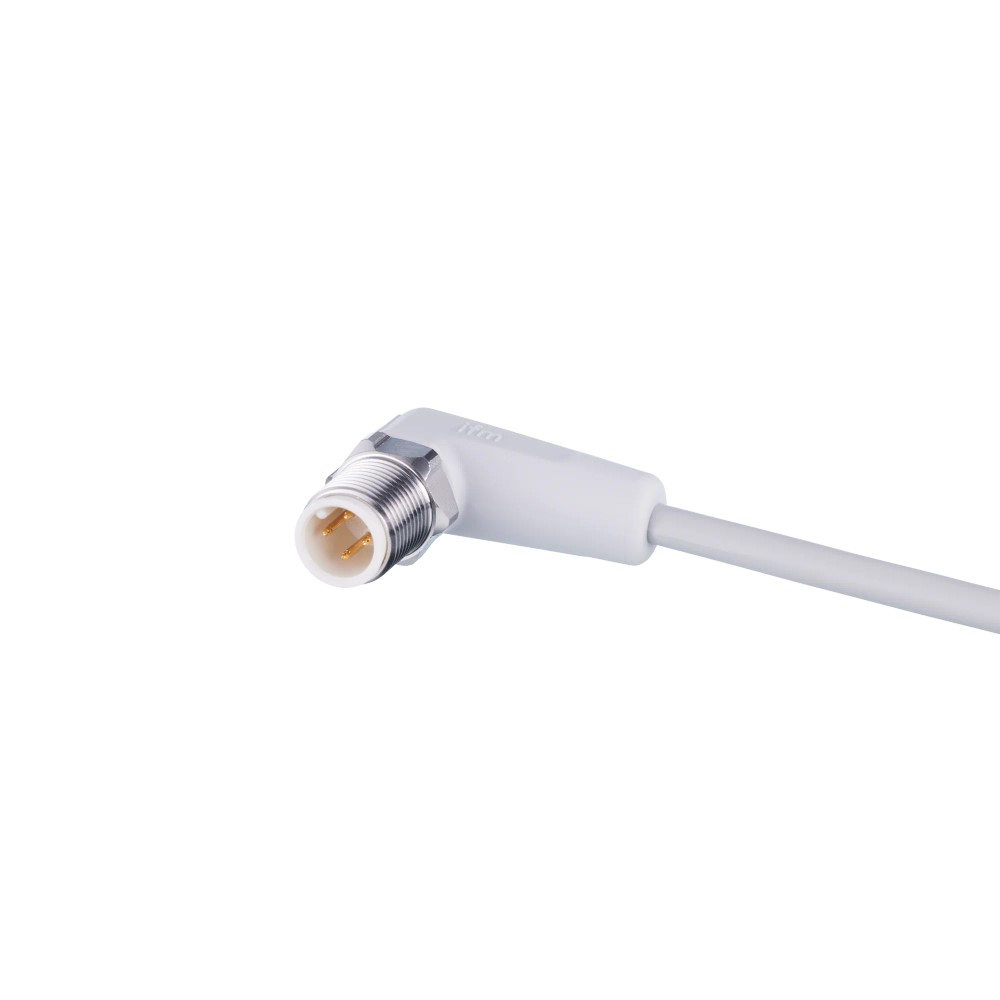

EVF088 IFM - Cabo de Conexão M12 Angular Indústria Alimentícia 2m, IP69K, Aço Inox

Imagem meramente ilustrativa

R$ 255,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF088
EAN: 4021179296465
NCM do produto: 85444200

Destaques do Produto Conexão M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVF088 IFM - Cabo de Conexão M12 Angular Indústria Alimentícia 2m, IP69K, Aço Inox"

Destaques do Produto

Conexão

M12 angular, codificação A, 4 contatos

Comprimento

2 m

Proteção

IP65, IP67, IP68 e IP69K

Carga elétrica

4 A; tensão < 250 V AC / < 300 V DC

Aplicação declarada

Áreas úmidas e higiênicas na indústria de alimentos

Composição

Cabo MPPE sem silicone e sem halogênio; contatos banhados a ouro

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVF088, conector M12 angular, 4 polos, 2 m, para indústria alimentícia

O IFM EVF088 é um cabo de conexão com conector M12 angular, destinado a áreas úmidas e higiênicas na indústria de alimentos. Tem 2 m de comprimento, contatos banhados a ouro e grau de proteção IP65, IP67, IP68 e IP69K. O cabo é de MPPE, sem silicone e sem halogênio; a porca de bloqueio é de aço inoxidável 1.4404 (316L).

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector
Conector	1 x M12 angular, codificação A, 4 contatos
Comprimento do cabo	2 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio; cinza; Ø 4,9 mm
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)
Temperatura ambiente	-25...100 °C (cULus: até 65 °C)
SKU / GTIN	EVF088 / 4021179296465

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface M12 compatível com conector macho M12, codificação A e 4 contatos, em aplicações que atendam aos limites elétricos e ambientais informados.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação declarada pelo fabricante.
Montagens que requeiram cabo de 2 m, proteção IP65/IP67/IP68/IP69K e materiais sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não especificar para aplicações que excedam 4 A, < 250 V AC ou < 300 V DC.
Não especificar para temperaturas ambiente acima de 100 °C; para aplicações cULus, o limite informado é 65 °C.
Não utilizar em montagem flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação declarada: conexão em áreas úmidas e higiênicas na indústria de alimentos; conferir a vedação do conjunto instalado e os graus IP exigidos pelo processo.
Possibilidade de uso em instalações com deslocamento: a ficha informa tolerância para dobras e deslocamentos, mais de 1 milhão de ciclos de curvatura e velocidade máxima de movimento de 3,3 m/s sob as condições indicadas. Validar a geometria, aceleração e percurso reais antes de aplicar.
Possibilidade de uso em ambiente com temperatura ambiente entre -25 e 100 °C, observando o limite cULus de até 65 °C e a faixa móvel de 0 a 100 °C.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVF088, conector M12 angular, 4 polos, 2 m, para indústria alimentícia, verifique estes pontos:

Escolha o EVF088 quando

A aplicação exigir cabo de 2 m com conector M12 angular, codificação A, 4 contatos, e atender à capacidade total de 4 A, às tensões declaradas e às condições ambientais especificadas.

Verifique outra configuração quando

A instalação exigir comprimento diferente de 2 m, outra codificação ou quantidade de contatos, conector reto, ou parâmetros elétricos e ambientais fora dos limites desta ficha. Confirme a configuração necessária no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector	Classificação do produto na ficha técnica.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada pelo fabricante.
SKU / Part number do anúncio	EVF088	Identificação usada no anúncio.
GTIN	4021179296465	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Capacidade total declarada.
Classe de proteção	II	Classe de proteção especificada pelo fabricante.

Conexões e condutores
Conexão elétrica do conector	1 x M12 angular; codificação A; 4 contatos, dourados	Configuração do conector; verifique a atribuição dos contatos no datasheet.
Conexão elétrica do cabo	2 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo informadas.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; não define, por si só, a função de cada contato.
Material do invólucro do conector	PP, sem halogênio	Material declarado para o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o bloqueio.
Torque máximo de aperto	0,6...1,2 Nm	Faixa de torque informada para o bloqueio do conector.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus declarados pelo fabricante; a proteção depende da montagem correta.
Material do cabo	MPPE	Material informado para o revestimento do cabo.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada para o cabo; o corpo do conector também é indicado como sem halogênio.
Contatos	Banhados a ouro	Acabamento informado para os contatos.

Condições ambientais
Temperatura ambiente	-25...100 °C (cULus: até 65 °C)	Faixa declarada para condição ambiente; limite cULus indicado separadamente.
Temperatura ambiente em movimento	0...100 °C (cULus: até 65 °C)	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Limites informados para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento indicada na ficha.

Dados mecânicos e movimento
Comprimento	2 m	Comprimento total informado.
Peso	81,2 g	Peso informado no dataset do produto.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível.
Tolerância para dobras e deslocamentos	Sim	Característica declarada; não substitui os limites de movimento especificados.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado na ficha.
Esforço de torção	± 180 °/m	Limite de torção informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de ensaio/uso especificada; não extrapolar para outras configurações.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12, codificação A, com 4 contatos; não especifica protocolo de comunicação. A compatibilidade de protocolo depende dos dispositivos conectados e da atribuição dos pinos.

Conexões

Elétrica 1 x conector macho M12 angular, codificação A, 4 contatos banhados a ouro; cabo de 2 m, 4 x 0,34 mm². Tensão de operação informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. A pinagem funcional deve ser confirmada no datasheet e nos dispositivos conectados.

Processo Não possui conexão de processo informada. A conexão do produto é elétrica, por conector M12 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector fêmea M12, codificação A, 4 polos, e requisitos elétricos dentro dos limites declarados	✓	A configuração mecânica do conector corresponde; confirme também a atribuição dos contatos e a função elétrica no datasheet dos dispositivos.
Aplicação com corrente acima de 4 A ou tensão igual ou superior aos limites declarados	✗	A ficha indica capacidade total de 4 A e tensão < 250 V AC / < 300 V DC.
Aplicação em ambiente úmido ou higiênico na indústria de alimentos, com exigência de grau de proteção listado	✓	Essa aplicação é declarada para o cabo, que apresenta IP65, IP67, IP68 e IP69K; a montagem deve manter as condições de vedação.
Sistema que exige protocolo ou pinagem específica não confirmada para o cabo e os dispositivos	✗	A ficha não declara protocolo nem atribuição funcional dos pinos; a compatibilidade elétrica deve ser conferida antes da ligação.
Instalação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	O raio de flexão mínimo informado para aplicação flexível é 10 x o diâmetro do cabo.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVF088, conector M12 angular, 4 polos, 2 m, para indústria alimentícia

Confirme que o dispositivo a conectar aceita conector M12 fêmea, codificação A e 4 contatos; valide a função elétrica dos pinos nos documentos dos equipamentos.
Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Inspecione o conector, os contatos e as superfícies de vedação; não instale componentes danificados ou contaminados.
Alinhe a codificação do M12 e acople sem forçar ou torcer o conector.
Aperte o bloqueio dentro do torque informado de 0,6...1,2 Nm.
Disponha o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro e os limites de temperatura, corrente, tensão e movimento aplicáveis.

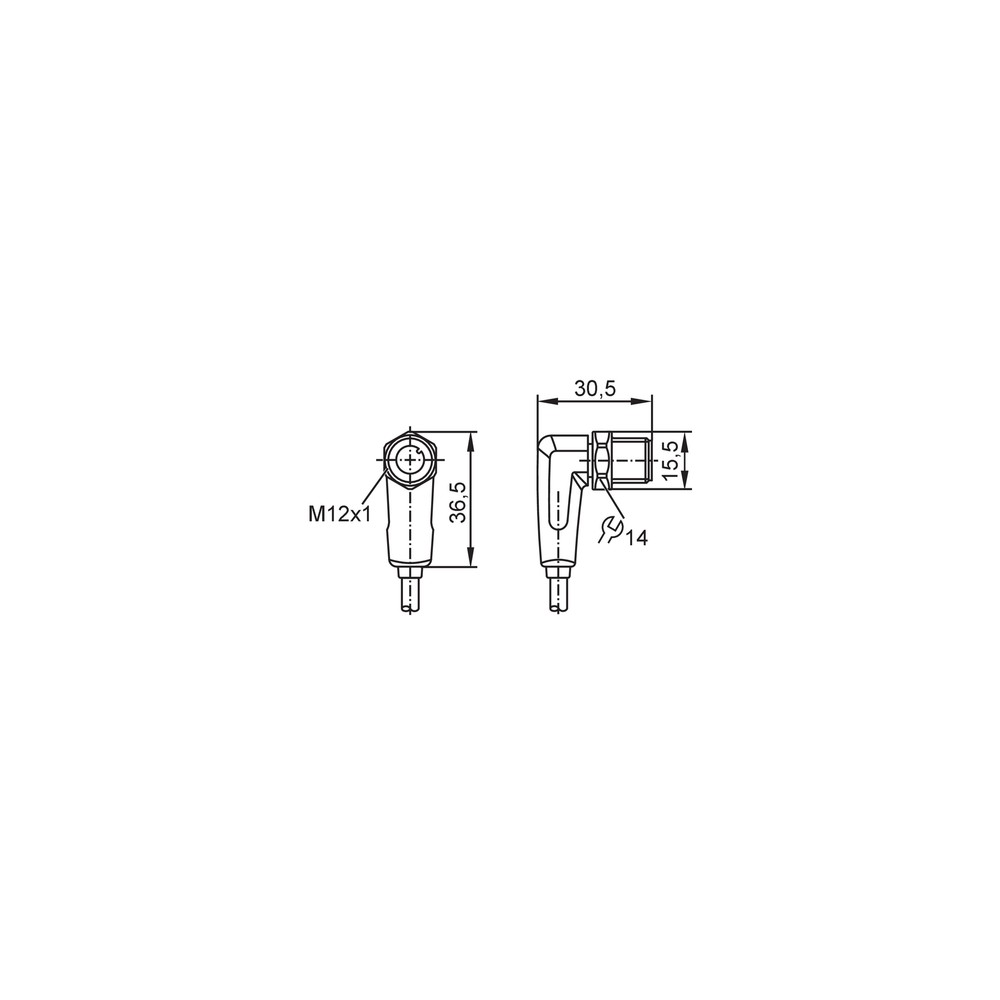

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há conexão elétrica após o acoplamento.	Conector não totalmente acoplado, contatos contaminados ou atribuição dos pinos incompatível com o dispositivo.	Desenergize o sistema; confira o encaixe e inspecione os contatos. Compare a pinagem do cabo e do dispositivo com os respectivos documentos.
Interrupção intermitente durante o movimento do cabo.	Raio de curvatura abaixo do mínimo ou esforço de torção/tração além das condições de aplicação.	Inspecione o percurso e as regiões de dobra; compare o raio aplicado com o mínimo de 10 x o diâmetro e verifique a condição de movimento.
Umidade ou falha de vedação no ponto de conexão.	Conector mal acoplado, superfície de vedação contaminada ou montagem que não mantém o grau de proteção requerido.	Verifique o acoplamento, as superfícies de vedação e a integridade do conjunto; confirme a condição de instalação indicada pelo fabricante.
Aquecimento ou falha elétrica no circuito conectado.	Corrente ou tensão acima dos limites declarados, ou incompatibilidade elétrica entre os dispositivos.	Meça os parâmetros do circuito e compare-os com os limites de 4 A e < 250 V AC / < 300 V DC; confirme a pinagem antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF088 (PT-BR) (Datasheet) Desenho em escala do EVF088 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF088 e para que serve?

É um cabo de conexão de 2 m com conector M12 angular, codificação A e 4 contatos. A aplicação declarada é a conexão de equipamentos em áreas úmidas e higiênicas da indústria de alimentos.

O que acompanha o produto?

A ficha informa uma unidade por embalagem. Não especifica acessórios adicionais inclusos.

Este cabo serve para qualquer dispositivo M12?

Não é possível concluir isso apenas pelo formato M12. A ficha identifica conector angular, codificação A e 4 contatos; confirme também a pinagem e os requisitos elétricos dos dispositivos.

Posso usar o EVF088 em uma aplicação que exige mais de 4 A?

Não, a capacidade de carga total declarada é 4 A. Para corrente superior, selecione uma configuração cuja ficha técnica atenda ao requisito.

O cabo é indicado para uso em temperatura acima de 100 °C?

A ficha informa temperatura ambiente de até 100 °C, portanto não especifica operação acima desse valor. Para aplicações cULus, o limite indicado é 65 °C.

O conector encaixa, mas o equipamento não comunica: o que devo verificar?

Confira a pinagem funcional e a compatibilidade elétrica dos dois dispositivos. O formato M12 e a codificação A não confirmam, por si só, protocolo ou atribuição dos contatos.

A conexão falha quando o cabo se move; preciso trocar o cabo?

Antes da troca, inspecione danos e verifique o raio de curvatura, que deve ser no mínimo 10 vezes o diâmetro do cabo. Confira também se o movimento está dentro das condições declaradas.

Como escolher entre este cabo e outra versão?

Escolha o EVF088 se a instalação requerer 2 m, M12 angular codificado A com 4 contatos e seus limites elétricos e ambientais forem atendidos. Se precisar de outro comprimento ou configuração de conector, compare com a ficha técnica da versão correspondente.

Que cuidado devo ter ao instalar o conector?

Alinhe a codificação antes de acoplar, evite forçar o encaixe e respeite o torque de bloqueio de 0,6...1,2 Nm. Mantenha o cabo dentro do raio mínimo de curvatura especificado.

Qual é a função das cores dos fios e elas identificam a pinagem?

A ficha associa BK a preto, BN a marrom, BU a azul e WH a branco, mas não informa a função elétrica de cada fio nesse dado. Consulte o datasheet e a documentação dos equipamentos para confirmar a pinagem.

GLOSSÁRIO TÉCNICO

Codificação A M12

Padrão de codificação mecânica do conector M12 indicado para este produto; não define sozinho o protocolo ou a função elétrica. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de sólidos e água, condicionada à montagem correta. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para o cabo de conexão. (Ref.: material do cabo: MPPE)

Raio de flexão

Raio mínimo a manter ao curvar o cabo em aplicação flexível. (Ref.: mín. 10 x diâmetro do cabo)

Contatos banhados a ouro

Acabamento especificado para os contatos do conector. (Ref.: contatos dourados)
