Cabo de Conexão IFM EVF071 M12 4 Polos 2m IP69K

Pré-visualizar: EVF071 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 4 Polos 2m IP69K

EVF071 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 4 Polos 2m IP69K

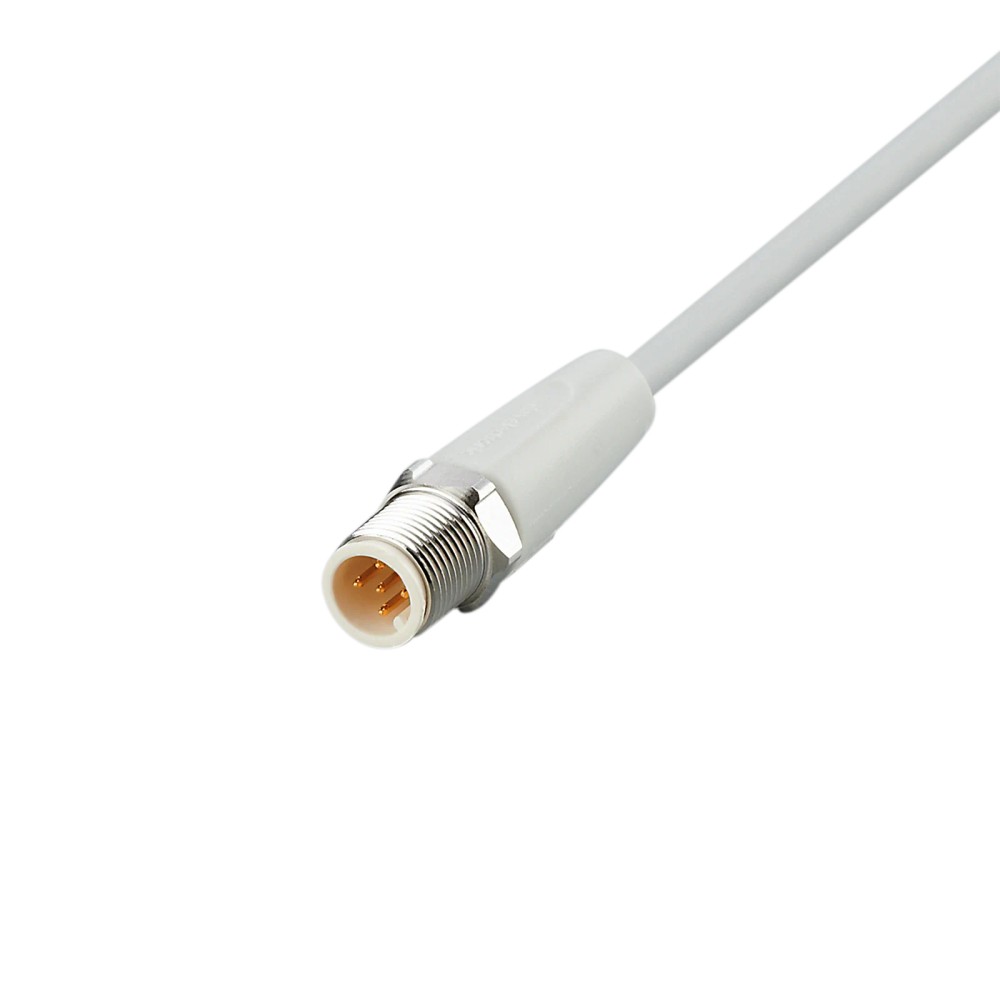

Imagem meramente ilustrativa

R$ 251,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF071
EAN: 4021179291248
NCM do produto: 85444200

Destaques do Produto Conector M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVF071 IFM - Cabo de Conexão ifm M12 Indústria Alimentícia 4 Polos 2m IP69K"

Destaques do Produto

Conector

M12 reto, codificação A

Polos

Comprimento

2 m

Proteção

IP 65, IP 67, IP 68 e IP 69K

Tensão

< 250 V AC ou < 300 V DC

Corrente por contato

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF071 IFM – Cabo de conexão M12 reto, 4 polos, 2 m, IP 69K

O EVF071 é um cabo de conexão com conector M12 reto de 4 polos, destinado à ligação de componentes em áreas úmidas e higiênicas da indústria de alimentos. Tem 2 m de comprimento, contatos banhados a ouro e cabo em MPPE sem silicone e sem halogênio. O grau de proteção especificado é IP 65, IP 67, IP 68 e IP 69K, conforme as condições de instalação e uso.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF071
Tipo de conector	M12 reto, codificação A
Número de polos	4
Comprimento do cabo	2 m
Material do cabo	MPPE, sem silicone e sem halogênio; cinza, Ø 4,9 mm
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Tensão de operação	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Temperatura de operação	-25 a 100 °C; móvel: 0 a 100 °C; cULus: máx. 65 °C
Material do corpo e da porca	Corpo: PP; porca: aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões M12 de 4 polos com codificação A, desde que o equipamento correspondente tenha interface elétrica compatível.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, respeitando as condições de montagem e os graus de proteção especificados.
Aplicações dentro dos limites declarados de tensão, corrente por contato e temperatura.

⚠ Considere outro se precisa de:

Não selecionar para uma interface com quantidade de polos, codificação ou geometria de conexão diferente sem confirmar a compatibilidade no equipamento.
Não exceder os limites declarados de tensão, corrente por contato ou temperatura; para condições cULus, observar o máximo de 65 °C.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara graus de proteção IP 65, IP 67, IP 68 e IP 69K; a adequação depende da montagem e das condições de uso especificadas pelo fabricante.
Possibilidade de uso: ligação entre dispositivos com conexão M12 codificação A de 4 polos, após confirmar pinagem, sinais e limites elétricos nos documentos dos equipamentos. A ficha não identifica dispositivos específicos nem protocolos compatíveis.
Respeite as condições térmicas: -25 a 100 °C em geral, 0 a 100 °C em uso móvel e máximo de 65 °C na condição cULus. Não exceda os limites de tensão e corrente declarados.

COMO ESCOLHER

Antes de comprar o EVF071 IFM – Cabo de conexão M12 reto, 4 polos, 2 m, IP 69K, verifique estes pontos:

Escolha o EVF071 quando

A instalação exigir cabo de 2 m com conector M12 reto, codificação A e 4 polos, e a interface do equipamento for eletricamente compatível. A ficha também indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique outra configuração quando

A distância exigir comprimento diferente, ou quando o equipamento exigir outra codificação, número de polos ou geometria de conector. Confirme também os limites elétricos e de temperatura da aplicação antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVF071	Código do produto informado para identificação.
Tipo de produto	Cabo de conexão com conector	Classificação do componente.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Marca	ifm	Fabricante informado no anúncio.
GTIN	4021179291248	Identificador comercial informado na ficha.

Conexão e construção

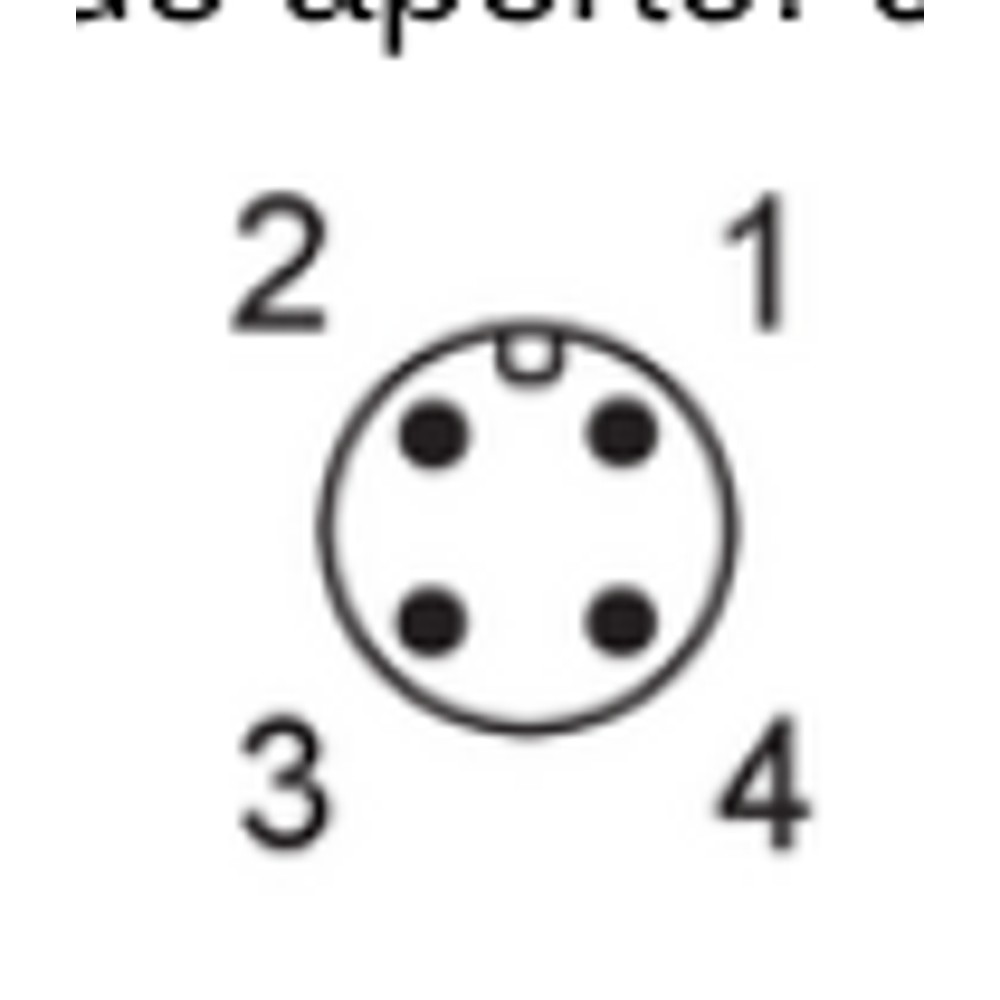

Conector	1 × M12, reto; codificação A	Configuração mecânica declarada para a conexão.
Número de contatos	4	Quantidade de contatos do conector.
Acabamento dos contatos	Dourado / banhados a ouro	Material de contato informado na ficha.
Corpo do conector	PP, sem halogênio	Material declarado para o corpo.
Porca de bloqueio	Aço inoxidável 1.4404 (316L)	Material declarado para o bloqueio.
Torque de aperto	0,6 a 1,2 Nm	Faixa indicada para o aperto da conexão.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite declarado para operação em corrente alternada.
Tensão de operação DC	< 300 V DC	Limite declarado para operação em corrente contínua.
Corrente por contato	4 A	Limite declarado por contato; não representa necessariamente a corrente total do conjunto.
Categoria de isolamento	Classe II	Classificação informada na ficha.
Pinagem e protocolo	Não especificados na ficha fornecida	Confirmar a atribuição dos contatos e os sinais requeridos nos documentos do equipamento conectado.

Cabo
Comprimento	2 m	Comprimento declarado do cabo.
Material	MPPE	Material declarado para o cabo.
Composição e dimensões	4 × 0,34 mm² (42 × Ø 0,1 mm); Ø externo 4,9 mm	Construção do cabo informada na ficha.
Cor	Cinza	Cor declarada para o cabo.
Características	Sem silicone; sem halogênio; tolerâncias para dobras e deslocamentos	Características declaradas, sem valor de raio mínimo de curvatura especificado.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus declarados; a proteção efetiva depende da montagem correta e das condições previstas pelo fabricante.
Temperatura de operação	-25 a 100 °C	Faixa geral declarada.
Temperatura em uso móvel	0 a 100 °C	Faixa específica indicada para condição móvel.
Temperatura cULus	Máx. 65 °C	Limite indicado para a condição cULus.

Dados mecânicos e fornecimento
Dimensões indicadas	15,5 × 15,5 × 49 mm	Dimensões informadas na ficha; consulte o desenho dimensional para referência geométrica.
Peso	79 g	Massa indicada no conjunto de dados do produto.
Conteúdo confirmado	1 cabo de conexão	A ficha identifica o produto como cabo de conexão; não relaciona acessórios adicionais.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. A compatibilidade de sinal depende dos dispositivos conectados e da atribuição elétrica dos contatos.

Conexões

Elétrica Conector M12 reto, codificação A, 4 contatos; contatos banhados a ouro. Limites declarados: < 250 V AC, < 300 V DC e 4 A por contato. Verifique a atribuição dos pinos e os requisitos elétricos dos equipamentos antes da ligação.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, não de uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12, codificação A, 4 polos e atribuição elétrica compatível	✓	A configuração mecânica declarada é M12 reto, codificação A, com 4 contatos; a compatibilidade elétrica deve ser confirmada no equipamento.
Aplicação dentro dos limites de tensão, corrente por contato e temperatura declarados	✓	A ficha especifica < 250 V AC, < 300 V DC, 4 A por contato e faixa de temperatura conforme a condição de uso.
Equipamento com conexão de outra codificação ou quantidade de polos	✗	A configuração declarada para este cabo é M12 codificação A, 4 polos; a ficha não confirma compatibilidade mecânica com outras configurações.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não informa protocolo nem compatibilidade com protocolos específicos; é necessário validar os sinais e a pinagem com os dispositivos conectados.

INSTALAÇÃO

Como instalar o EVF071 IFM – Cabo de conexão M12 reto, 4 polos, 2 m, IP 69K

Confirme que os conectores dos equipamentos são M12 retos, codificação A, com 4 polos, e verifique a pinagem nos documentos dos dispositivos.
Desenergize os equipamentos antes de conectar o cabo e confirme que tensão e corrente previstas estão dentro dos limites declarados.
Inspecione o conector e o cabo; não instale componentes com danos visíveis ou contaminação nas superfícies de contato.
Alinhe o conector sem forçar e acople-o corretamente ao receptáculo correspondente.
Aperte a porca de bloqueio dentro da faixa indicada de 0,6 a 1,2 Nm, seguindo também as instruções do fabricante do equipamento conectado.
Organize o cabo sem tração ou esmagamento e valide a conexão e a proteção após a instalação, considerando as condições ambientais da aplicação.

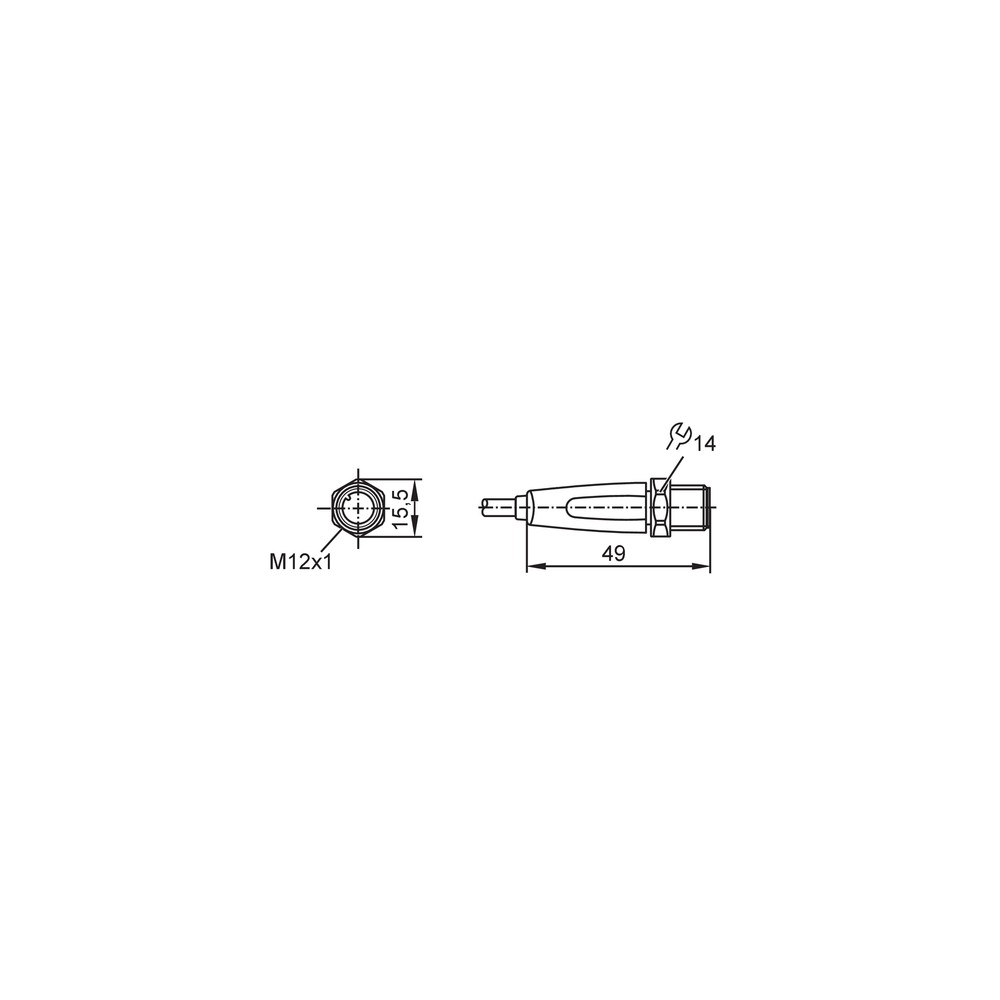

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não apresenta sinal ou alimentação.	Conector não acoplado corretamente, pinagem incompatível ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito; confira o acoplamento, a atribuição dos contatos nos documentos dos dispositivos e os valores de tensão e corrente.
Há interrupções intermitentes durante a operação.	Conexão frouxa ou esforço mecânico sobre o cabo ou o conector.	Inspecione o assentamento do conector, a fixação e o percurso do cabo; verifique se há danos visíveis.
A conexão apresenta umidade ou perda de proteção na instalação.	Acoplamento incompleto, superfícies de vedação contaminadas ou montagem fora das instruções do equipamento.	Verifique a montagem e as superfícies de conexão conforme os manuais dos dispositivos; confirme as condições necessárias para o grau de proteção na instalação.
O conector não acopla ao equipamento.	Diferença de codificação, número de polos ou geometria entre as interfaces.	Compare a identificação e a configuração física do conector do cabo com a interface do equipamento antes de tentar novamente.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVF071 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF071 e para que serve?

É um cabo de conexão ifm com conector M12 reto de 4 polos. A ficha indica uso em áreas úmidas e higiênicas da indústria de alimentos.

Com quais conexões e sinais ele é compatível?

A conexão declarada é M12 codificação A, com 4 contatos. A ficha não informa pinagem ou protocolo; confirme os sinais nos documentos dos dispositivos conectados.

O que acompanha o produto?

A ficha identifica o item como um cabo de conexão EVF071 de 2 m. Não há acessórios adicionais listados.

Ele serve para uma conexão M12 de outra codificação ou com outro número de polos?

A configuração declarada é M12 codificação A, 4 polos. Não selecione para outra configuração sem validar a compatibilidade mecânica e elétrica com o equipamento.

Posso usar este cabo acima de 100 °C ou com corrente maior que 4 A por contato?

Não: esses valores excedem os limites declarados. Para a condição cULus, a ficha indica temperatura máxima de 65 °C.

O equipamento parou de funcionar depois da instalação; o cabo pode ser a causa?

Pode haver acoplamento incompleto, pinagem incompatível ou valores elétricos fora dos limites. Antes de substituir, confira a conexão e a pinagem com o circuito desenergizado.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Verifique o acoplamento e inspecione o cabo e o conector quanto a danos ou esforço mecânico. A ficha informa tolerâncias para dobras e deslocamentos, mas não declara um raio mínimo de curvatura.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVF071 é um cabo de conexão de 2 m com conector M12 reto de 4 polos. Se a instalação exigir outro comprimento ou outra configuração de conector, procure uma opção correspondente às especificações necessárias.

Qual torque devo usar ao apertar a conexão?

A faixa indicada é de 0,6 a 1,2 Nm. Alinhe o conector antes do aperto e siga também as instruções do equipamento conectado.

Como confirmo que o EVF071 atende à minha instalação?

Compare a codificação, a quantidade de polos e a pinagem exigida pelo equipamento com os dados do cabo e do fabricante. Verifique também os limites de tensão, corrente e temperatura da aplicação.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular especificado para o conector deste cabo (Ref.: tipo de conector M12 reto).

Codificação A

Identificação de configuração do conector; deve corresponder à interface do equipamento (Ref.: codificação A).

Grau de proteção IP

Classificação de proteção declarada para o produto, condicionada à montagem correta e ao uso previsto (Ref.: IP 65, IP 67, IP 68 e IP 69K).

MPPE

Material especificado para a construção do cabo (Ref.: material do cabo MPPE).

Corrente por contato

Limite de corrente indicado individualmente para cada contato, não necessariamente para o conjunto (Ref.: 4 A por contato).
