Cabo Conector Fêmea M12 Angular IFM EVF067 2m

Pré-visualizar: EVF067 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 4 Pinos 2m IP69K

EVF067 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 4 Pinos 2m IP69K

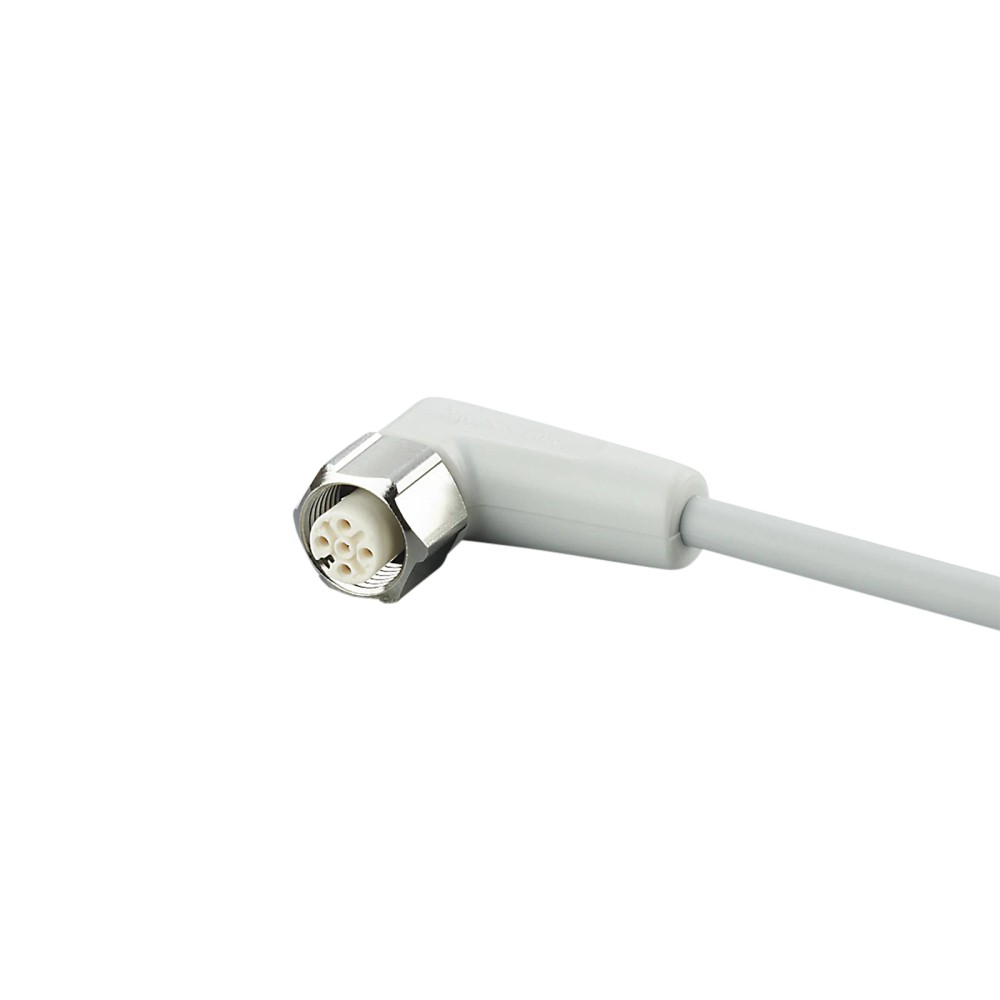

Imagem meramente ilustrativa

R$ 256,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF067
EAN: 4021179303521
NCM do produto: 85444200

Destaques do Produto Tipo e orientação...mais

Fechar menu

Saiba mais sobre: "EVF067 IFM - Cabo Conector Fêmea M12 Angular Indústria Alimentícia 4 Pinos 2m IP69K"

Destaques do Produto

Tipo e orientação

Conector fêmea M12 angular, codificação A

Número de contatos

Comprimento

2 m

Condições de proteção

IP65, IP67, IP68 e IP69K

Limites elétricos

< 250 V AC / < 300 V DC; carga total de 4 A

Aplicação indicada pelo fabricante

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo conector fêmea M12 angular IFM EVF067, 4 pinos, 2 m, IP65/IP67/IP68/IP69K

O IFM EVF067 é um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado a interligar componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui cabo de 2 m em MPPE, contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. A tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC; a capacidade de carga total é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Código do fabricante / SKU	EVF067
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	2 m
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	MPPE, sem halogênio, cinza; Ø 4,9 mm; 4 x 0,34 mm²
Contatos	Banhados a ouro
Faixa de temperatura ambiente	-25...100 °C; em condição móvel: 0...100 °C
Porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação por conector M12 fêmea angular de 4 pinos em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação indicada pelo fabricante.
Instalações que requeiram cabo de 2 m e cujos limites elétricos, ambientais e de conexão estejam de acordo com os dados técnicos do EVF067.

⚠ Considere outro se precisa de:

Não selecione quando a interface requerida não for M12 fêmea angular, codificação A, de 4 contatos; confirme também o encaixe mecânico e a pinagem do dispositivo correspondente.
Não utilize em condições que excedam os limites elétricos, ambientais ou de instalação informados para o cabo; verifique as condições específicas no datasheet.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; confirme que o conector correspondente, a pinagem e as condições de instalação atendem ao equipamento.
Possibilidade inferida: interligação de dispositivos com interface M12 A de 4 contatos em instalações industriais. A ficha não identifica dispositivos específicos nem protocolos; valide a pinagem e os limites elétricos antes do uso.
Para instalação móvel, considere a faixa de temperatura móvel de 0...100 °C e os parâmetros de movimento especificados: até 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMO ESCOLHER

Antes de comprar o Cabo conector fêmea M12 angular IFM EVF067, 4 pinos, 2 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF067 quando

A aplicação exigir um cabo de conexão de 2 m com conector fêmea M12 angular A de 4 contatos e os limites de tensão, corrente, temperatura e proteção do componente forem compatíveis com a instalação.

Verifique outra configuração quando

O equipamento exigir outro tipo ou orientação de conector, outra codificação, outra quantidade de contatos ou outro comprimento. Compare a interface e os requisitos elétricos no datasheet do cabo e do dispositivo antes de substituir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação indicada no anúncio e no catálogo.
Modelo e código do fabricante	EVF067	Código do produto.
Part number do catálogo	ADOAH040VAS0002P04	Identificador listado no dataset do catálogo; confirme com o fabricante em caso de divergência com o código EVF067.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Interface mecânica indicada para conexão; validar o encaixe no dispositivo.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos especificados.
Cabo	2 m, MPPE, sem halogênio, cinza, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas e físicas do cabo.
Material do invólucro do conector	PP, sem halogênio	Material especificado para o corpo do conector.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o bloqueio rosqueado.
Material da vedação	EPDM	Material informado para a vedação do conector.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque de aperto especificada para a conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada no dataset; consulte o datasheet para a atribuição dos contatos.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados para o produto.
Capacidade de carga total	4 A	Capacidade total especificada; não representa uma corrente por contato.
Classe de proteção	II	Classe de proteção declarada na ficha.

Proteção e construção
Grau de proteção	IP65; IP67; IP68; IP69K	Graus de proteção informados pelo fabricante; a condição de montagem e o acoplamento devem ser considerados.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo e indicada também para o corpo do conector.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha; observe os limites de instalação e movimentação.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa ambiente informada; a ficha também apresenta condições específicas para uso móvel.
Temperatura ambiente em condição móvel	0...100 °C	Faixa indicada para a condição móvel.
Aviso sobre temperatura ambiente	cULus: até 65 °C	Limite indicado na observação associada à aprovação cULus.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para condições climáticas de armazenamento.

Dados mecânicos e movimentação
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no dataset; consulte o desenho dimensional para interpretação geométrica.
Peso	78,2 g	Peso informado no dataset.
Ciclos de curvatura	> 1 milhão	Quantidade declarada para os ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo relativo ao diâmetro do cabo, para aplicação flexível.
Esforço de torção	± 180 °/m	Valor declarado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento especificadas; não generalizar para outras trajetórias ou acelerações.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica. A conexão deve ser validada pela codificação, número de contatos e pinagem exigidos pelo dispositivo.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos banhados a ouro; cabo de 2 m, 4 x 0,34 mm². Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. A compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de conexão elétrica com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada compatível com conector M12 fêmea angular, codificação A, 4 contatos, e pinagem correspondente	✓	A ficha especifica esse tipo de conector; confirme a pinagem do equipamento antes da conexão.
Instalação em área úmida ou higiênica na indústria de alimentos, dentro das condições de uso e instalação do produto	✓	Essa aplicação é indicada na ficha, que informa graus de proteção IP65, IP67, IP68 e IP69K.
Circuito que exceda a tensão ou a capacidade de carga informadas	✗	A ficha limita a operação a menos de 250 V AC, menos de 300 V DC e carga total de 4 A.
Dispositivo que exija conector diferente, outra codificação ou quantidade de contatos diferente	✗	A interface especificada é M12 fêmea angular, codificação A, com 4 contatos; outra interface não corresponde à especificação do cabo.

INSTALAÇÃO

Como instalar o Cabo conector fêmea M12 angular IFM EVF067, 4 pinos, 2 m, IP65/IP67/IP68/IP69K

Confirme que o dispositivo a conectar requer interface M12 fêmea angular, codificação A, de 4 contatos; verifique também a pinagem nos documentos do equipamento.
Confira se a tensão, a carga total e as condições ambientais da aplicação respeitam os limites especificados para o cabo.
Planeje o trajeto do cabo e, em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Alinhe o conector com a interface correspondente antes de rosquear, sem forçar o encaixe ou os contatos.
Aperte a conexão dentro da faixa especificada de 0,6...1,5 Nm.
Após a instalação, verifique o assentamento da vedação e do bloqueio, a continuidade da conexão e a ausência de esforço indevido sobre o cabo.

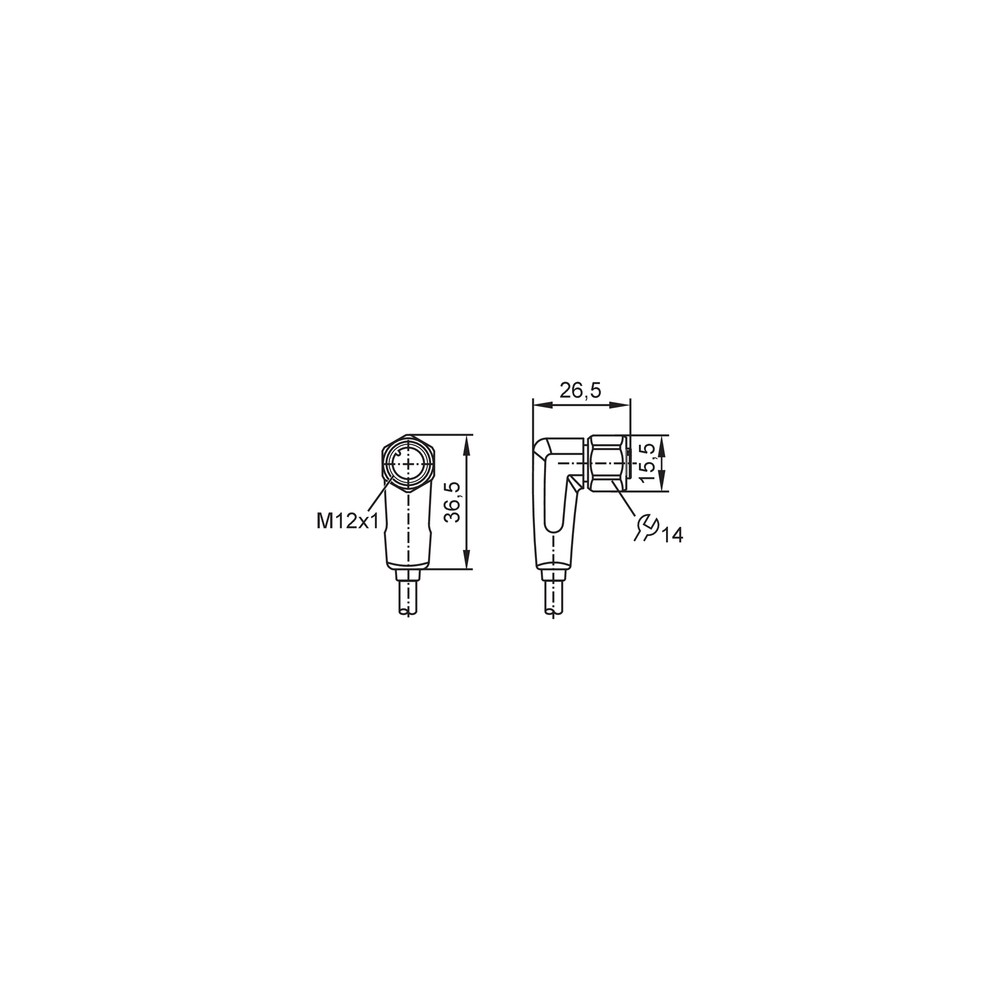

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não reconhece o sinal ou não opera.	Pinagem incompatível, conexão incompleta ou mau contato entre os conectores.	Compare a pinagem do cabo com a do dispositivo no datasheet; inspecione o encaixe e verifique continuidade com o circuito desenergizado.
Há interrupções elétricas durante a movimentação do cabo.	Condutor ou contato danificado por esforço de flexão, torção ou tração fora das condições de instalação.	Inspecione o trajeto e o conector; confira o raio mínimo de curvatura e os parâmetros de movimentação aplicáveis. Com o circuito desenergizado, teste continuidade enquanto movimenta cuidadosamente o cabo.
Umidade aparece na conexão ou há falha após limpeza.	Acoplamento incompleto, vedação danificada ou condição de uso que não corresponde à montagem necessária para o grau de proteção.	Verifique o estado da vedação e do conector correspondente, confirme o aperto dentro da faixa especificada e consulte o datasheet para as condições de proteção aplicáveis.
A conexão aquece ou o circuito apresenta falha sob carga.	Tensão, corrente total ou contato fora dos limites especificados, ou contato elétrico deficiente.	Meça a tensão e a corrente do circuito e compare com os limites do cabo; inspecione os contatos e confirme o encaixe antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF067 em português (Datasheet) Desenho em escala do IFM EVF067 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF067 e para que tipo de aplicação ele serve?

É um cabo de conexão IFM com conector fêmea M12 angular de 4 contatos. O fabricante indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Qual é o comprimento do cabo e quais são os limites elétricos?

O cabo tem 2 m e a ficha informa tensão inferior a 250 V AC e inferior a 300 V DC, com capacidade de carga total de 4 A.

O EVF067 funciona com qualquer dispositivo M12 de 4 pinos?

Não é possível afirmar compatibilidade universal. Confirme que o dispositivo requer M12 fêmea angular, codificação A, de 4 contatos, e compare a pinagem e os limites elétricos das duas fichas técnicas.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

Posso usar este cabo com um conector de outra codificação ou com mais contatos?

A especificação do EVF067 é M12 angular, codificação A, com 4 contatos. Interfaces com outra codificação ou quantidade de contatos não correspondem à conexão descrita; verifique a ficha do equipamento antes de selecionar.

Ele pode ser usado em qualquer condição de temperatura?

Não. A ficha indica -25...100 °C para temperatura ambiente e 0...100 °C em condição móvel; para a observação cULus, informa limite de até 65 °C. Consulte a condição aplicável à sua instalação.

O sinal falha quando o cabo se movimenta; o que devo verificar antes de trocar?

Verifique o encaixe, a continuidade e possíveis danos no cabo ou nos contatos. Confira também se o trajeto respeita o raio mínimo de curvatura e os parâmetros de movimentação especificados.

A conexão apresenta entrada de umidade; o problema é necessariamente o cabo?

Não necessariamente. Inspecione o acoplamento, a vedação e o conector correspondente, e confirme que a instalação atende às condições necessárias para os graus de proteção informados.

Devo comprar o EVF067 ou um cabo de outra configuração?

Escolha o EVF067 se a aplicação exigir 2 m, M12 fêmea angular A de 4 contatos e os limites elétricos e ambientais forem atendidos. Se o equipamento exigir outra orientação, codificação, quantidade de contatos ou comprimento, selecione uma configuração correspondente após validar a documentação.

Que cuidado devo ter ao instalar e apertar o conector?

Alinhe os conectores sem forçar e aperte dentro da faixa de 0,6...1,5 Nm. Para aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

GLOSSÁRIO TÉCNICO

M12

Tipo de interface de conexão circular especificada para o conector deste cabo. (Ref.: conector M12 angular)

Codificação A

Identificação da codificação do conector M12, que deve corresponder à interface do dispositivo conectado. (Ref.: conexão elétrica - soquete)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, condicionada à instalação adequada. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para o cabo na ficha do produto. (Ref.: conexão elétrica (cabo))

Raio mínimo de curvatura

Raio mínimo indicado para flexão do cabo em aplicação flexível, definido em relação ao diâmetro do próprio cabo. (Ref.: mín. 10 x diâmetro do cabo)
