Cabo de Conexão M12 IFM EVF064

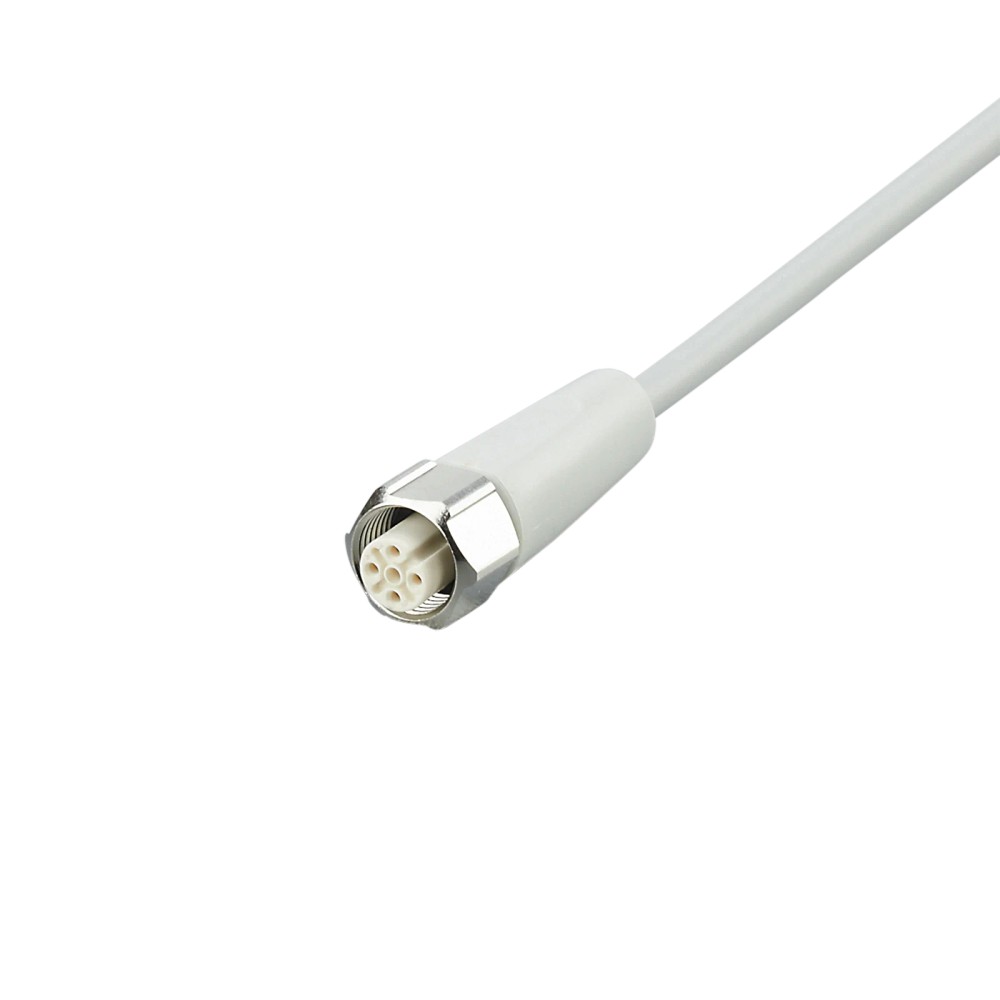

Pré-visualizar: EVF064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m IP69K Inox

EVF064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m IP69K Inox

Imagem meramente ilustrativa

R$ 253,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF064
EAN: 4021179303514
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVF064 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 2m IP69K Inox"

Destaques do Produto

Conector

Fêmea M12 reto, codificação A, 4 contatos

Comprimento

2 m

Tensão

< 250 V AC / < 300 V DC

Corrente total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 ifm EVF064, 2 m, IP69K, para indústria alimentícia

O ifm EVF064 é um cabo de conexão com conector fêmea M12 reto, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Tem 2 m de comprimento, contatos banhados a ouro e proteção especificada como IP65, IP67, IP68 e IP69K. Sua tensão de operação é inferior a 250 V AC ou 300 V DC, e a capacidade de carga total é de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF064
Tipo de conexão	Conector fêmea M12 reto, codificação A, 4 contatos
Comprimento do cabo	2 m
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio; cinza, Ø 4,9 mm; 4 x 0,34 mm²
Material do bloqueio	Aço inoxidável 1.4404 / 316L
Temperatura ambiente	-25...100 °C; em movimento: 0...100 °C (cULus: até 65 °C)
Dimensões / peso	15,5 x 15,5 x 45 mm / 78,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, aplicação indicada na ficha do produto.
Interfaces que aceitem conector fêmea M12 reto, codificação A, com 4 contatos, respeitando os limites elétricos e ambientais especificados.
Instalações que necessitem de cabo de 2 m e de grau de proteção declarado até IP69K, quando a conexão estiver corretamente montada.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 2 m sem confirmar que a instalação comporta esse cabo.
Não usar fora dos limites elétricos declarados: menos de 250 V AC ou menos de 300 V DC e carga total de até 4 A.
Não presumir compatibilidade com conectores M12 de outra codificação, número de contatos, gênero ou geometria; confirmar o encaixe e a pinagem do dispositivo correspondente.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. A ficha especifica proteção IP65, IP67, IP68 e IP69K; o grau efetivo depende da instalação e do acoplamento corretos.
Uso móvel: a ficha declara temperatura ambiente de 0...100 °C (cULus: até 65 °C), velocidade máxima de 3,3 m/s nas condições de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além de raio mínimo de flexão de 10 vezes o diâmetro do cabo.
Possibilidade a confirmar: conexão a equipamentos com interface M12 macho, codificação A e 4 contatos. A adequação elétrica exige verificar pinagem, tensão e corrente do equipamento; a ficha não identifica protocolos nem dispositivos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 ifm EVF064, 2 m, IP69K, para indústria alimentícia, verifique estes pontos:

Escolha o EVF064 quando

O equipamento aceitar conector fêmea M12 reto, codificação A, com 4 contatos, e a instalação exigir cabo de 2 m para uso em áreas úmidas e higiênicas da indústria de alimentos. Confirme também tensão, corrente total, temperatura e montagem dentro dos limites da ficha.

Procure outra configuração quando

A instalação exigir outro comprimento, conector com codificação ou número de contatos diferente, ou exceder os limites de tensão e corrente do EVF064. A ficha fornecida não identifica modelos alternativos; consulte o catálogo ifm para selecionar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada no anúncio.
Modelo / SKU / Part number	EVF064	Código do produto.
GTIN	4021179303514	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica
Conexão do soquete	1 x M12, reto; codificação A; 4 contatos dourados	Interface física do conector; verificar a pinagem do equipamento correspondente.
Conexão do cabo	2 m, MPPE, sem halogênio, cinza, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e configuração declaradas do cabo.
Tipo de conector	Fêmea M12 reto	Tipo e geometria informados no anúncio e na ficha.
Tensão de operação	< 250 V AC / < 300 V DC	Limite de operação especificado.
Capacidade de carga total	4 A	Corrente total máxima declarada; considerar os requisitos do circuito conectado.
Classe de proteção elétrica	II	Classificação indicada na ficha.

Materiais e construção
Material do cabo	MPPE	Material de isolamento informado.
Material do corpo	PP, sem halogênio	Material do invólucro do conector.
Material do bloqueio / porca	Aço inoxidável 1.4404 / 316L	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material de vedação especificado.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada para o cabo; o corpo também é descrito como sem halogênio.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados; a proteção efetiva depende de montagem e acoplamento adequados.
Temperatura ambiente	-25...100 °C; cULus: até 65 °C	Faixa indicada na ficha; a limitação cULus é explicitamente identificada.
Temperatura ambiente em movimento	0...100 °C; cULus: até 65 °C	Faixa especificada para uso móvel.
Temperatura de armazenamento	-25...55 °C	Condição de armazenamento declarada.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada na ficha.

Dados mecânicos e movimentação
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas para o produto.
Peso	78,5 g	Massa informada na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para o bloqueio do conector.
Ciclos de curvatura	> 1 milhão	Resistência a ciclos de curvatura declarada.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; usar como múltiplo do diâmetro do cabo.
Esforço de torção	± 180 °/m	Valor declarado de tolerância à torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite associado às condições de deslocamento especificadas.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para uso com movimentação.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão física informada é M12 reto, codificação A, com 4 contatos; isso, por si só, não confirma compatibilidade elétrica ou de protocolo com um dispositivo.

Conexões

Elétrica Cabo de 2 m, MPPE, 4 x 0,34 mm² (42 x Ø 0,1 mm), com conector fêmea M12 reto, codificação A, 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC; capacidade de carga total de 4 A. Confirmar pinagem e requisitos elétricos do equipamento antes da ligação.

Processo Não possui conexão de processo especificada; trata-se de um cabo de conexão elétrica. O lado do conector é fêmea M12 reto, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 macho, codificação A, 4 contatos e requisitos elétricos dentro dos limites do cabo	✓	A interface física informada corresponde ao conector fêmea M12 reto, codificação A, com 4 contatos. A pinagem e a compatibilidade elétrica devem ser confirmadas para o equipamento específico.
Aplicação com tensão abaixo de 250 V AC ou 300 V DC e carga total de até 4 A	✓	Esses são os limites elétricos declarados na ficha; não exceder a capacidade de carga total.
Aplicação em área úmida ou higiênica na indústria de alimentos	✓	Esse é o uso informado para o produto. A proteção depende da instalação e do acoplamento corretos.
Conexão que exige conector de outro gênero, codificação, quantidade de contatos ou geometria	✗	A ficha identifica conector fêmea M12 reto, codificação A, com 4 contatos. Outra configuração não corresponde à interface descrita.
Aplicação que excede a tensão ou a carga total declaradas	✗	A aplicação ultrapassaria os limites especificados de < 250 V AC / < 300 V DC ou 4 A de carga total.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 ifm EVF064, 2 m, IP69K, para indústria alimentícia

Confirme que o equipamento correspondente aceita conector fêmea M12 reto, codificação A, com 4 contatos; verifique a pinagem na documentação do equipamento.
Desenergize o circuito antes de conectar o cabo e confirme que a tensão e a carga total estão dentro dos limites da ficha.
Inspecione o conector, os contatos e a vedação; não instale se houver dano ou contaminação visível.
Alinhe o conector com a interface correspondente e acople sem forçar os contatos ou a rosca.
Aperte o bloqueio dentro da faixa indicada de 0,6...1,5 Nm, sem exceder o limite.
Em instalação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo e as condições de movimentação especificadas; depois, verifique o acoplamento e a operação do circuito.

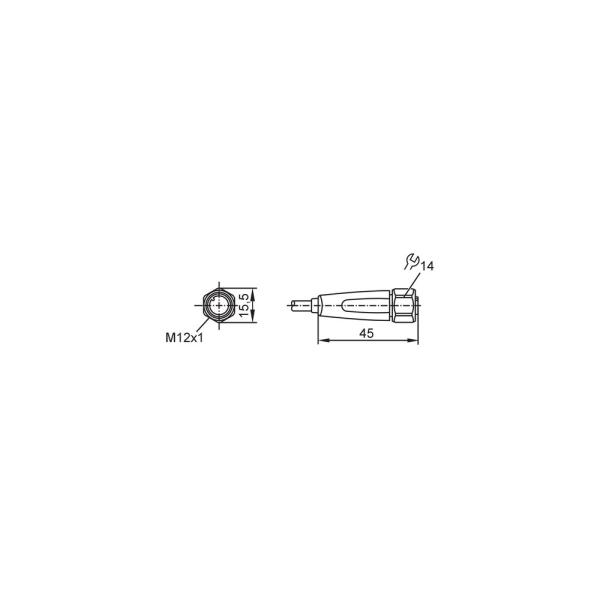

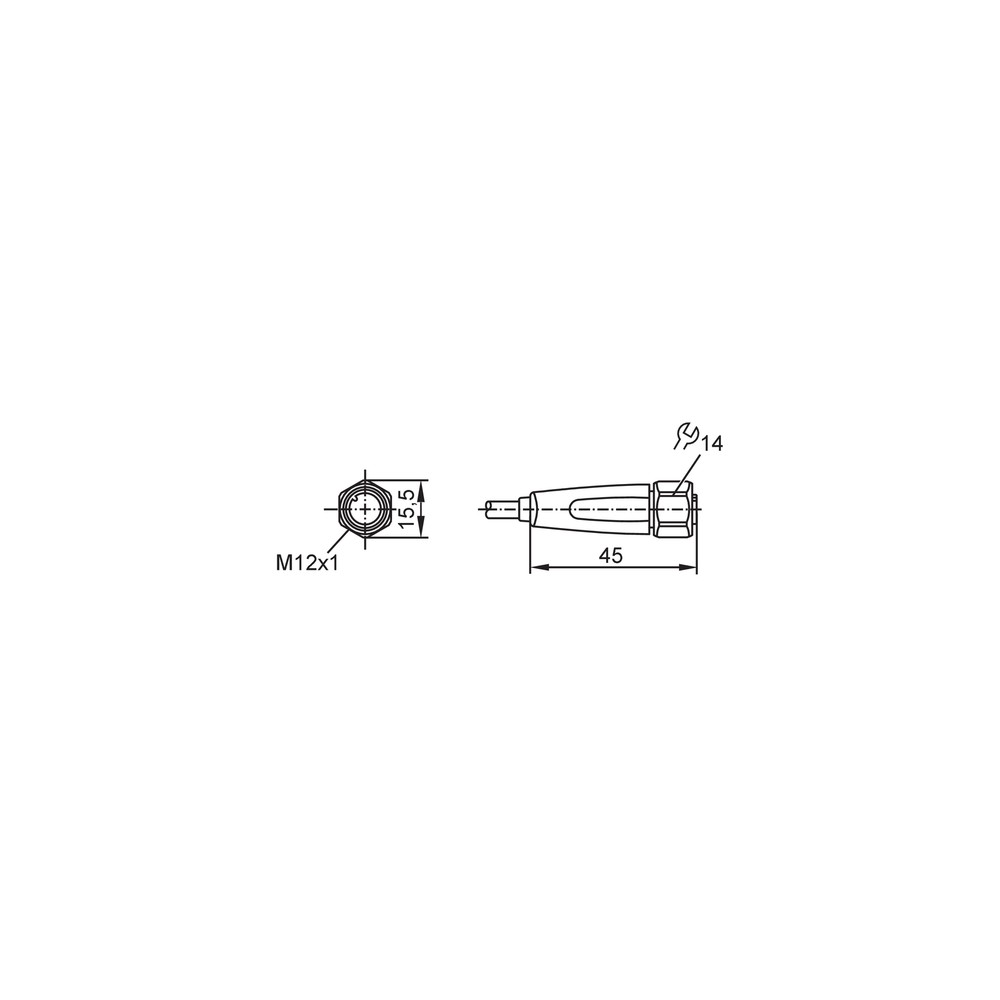

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação após a conexão.	Conector incompatível, acoplamento incompleto ou pinagem diferente da requerida pelo dispositivo.	Confirme gênero, codificação e número de contatos; consulte a pinagem do equipamento e verifique a continuidade do cabo com o circuito desenergizado.
A conexão apresenta interrupções durante a movimentação.	Cabo submetido a flexão abaixo do raio mínimo, esforço mecânico ou condições de movimento fora das especificadas.	Inspecione o percurso e compare o raio de flexão e as condições de movimento com os valores declarados na ficha.
Há aquecimento ou interrupção sob carga.	Carga total acima de 4 A, tensão fora dos limites especificados ou conexão elétrica inadequada.	Meça tensão e corrente do circuito e confirme que não excedem < 250 V AC / < 300 V DC e 4 A de carga total.
Há entrada de umidade ou perda de vedação no ponto de conexão.	Acoplamento incorreto, vedação danificada ou montagem incompatível com a proteção declarada.	Desenergize e inspecione a vedação, o estado do conector e o acoplamento; verifique se a montagem segue as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVF064 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF064 e para que serve?

É um cabo de conexão com conector fêmea M12 reto, destinado a conectar componentes em áreas úmidas e higiênicas da indústria de alimentos. Tem 2 m e 4 contatos.

O que vem junto com o EVF064?

A ficha informa uma peça por embalagem. Não lista acessórios inclusos.

Ele funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade com qualquer dispositivo apenas pelo tipo M12. A ficha especifica conector fêmea reto, codificação A e 4 contatos; confirme também pinagem e requisitos elétricos do equipamento.

Posso usar este cabo acima de 4 A ou dos limites de tensão indicados?

Não. A ficha especifica carga total de 4 A e tensão inferior a 250 V AC ou 300 V DC.

Serve para uma conexão que precisa de conector macho ou de outra codificação?

Não corresponde à configuração descrita: o EVF064 tem conector fêmea M12 reto, codificação A. Para outra interface, selecione uma versão compatível com o equipamento.

Posso usar o EVF064 em uma aplicação fora de áreas úmidas e higiênicas de alimentos?

A aplicação explicitamente informada é em áreas úmidas e higiênicas da indústria de alimentos. A ficha não permite afirmar a adequação a outras aplicações; consulte o datasheet e valide as condições específicas.

O cabo está conectado, mas o equipamento não funciona. O que verifico antes de trocar?

Verifique o acoplamento, a compatibilidade da codificação e dos 4 contatos, a pinagem do equipamento e a continuidade do cabo com o circuito desenergizado.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Uma causa possível é flexão ou movimentação fora das condições especificadas. Inspecione o trajeto e confirme o raio mínimo de flexão de 10 vezes o diâmetro do cabo.

Como devo apertar o conector e acomodar o cabo na instalação?

A faixa de torque especificada para o bloqueio é de 0,6...1,5 Nm. Em aplicação flexível, mantenha raio de flexão de pelo menos 10 vezes o diâmetro do cabo.

O EVF064 é um kit ou uma peça avulsa?

A ficha informa uma peça por embalagem e não lista acessórios. Portanto, não há indicação de que seja fornecido como kit.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de conector M12 identificada na ficha; neste produto, é uma conexão fêmea reta de 4 contatos. (Ref.: Conexão elétrica - soquete)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: Grau de proteção)

MPPE

Material indicado para o cabo de conexão. (Ref.: Conexão elétrica - cabo)

Raio mínimo de flexão

Limite geométrico de curvatura especificado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Torque de aperto

Faixa de torque indicada para o bloqueio do conector, a ser respeitada na montagem. (Ref.: 0,6...1,5 Nm)
