Cabo de Ligação IFM EVF063 10m

Pré-visualizar: EVF063 IFM - Cabo de Ligação IFM Áreas Higiênicas 10m M12 IP69K

EVF063 IFM - Cabo de Ligação IFM Áreas Higiênicas 10m M12 IP69K

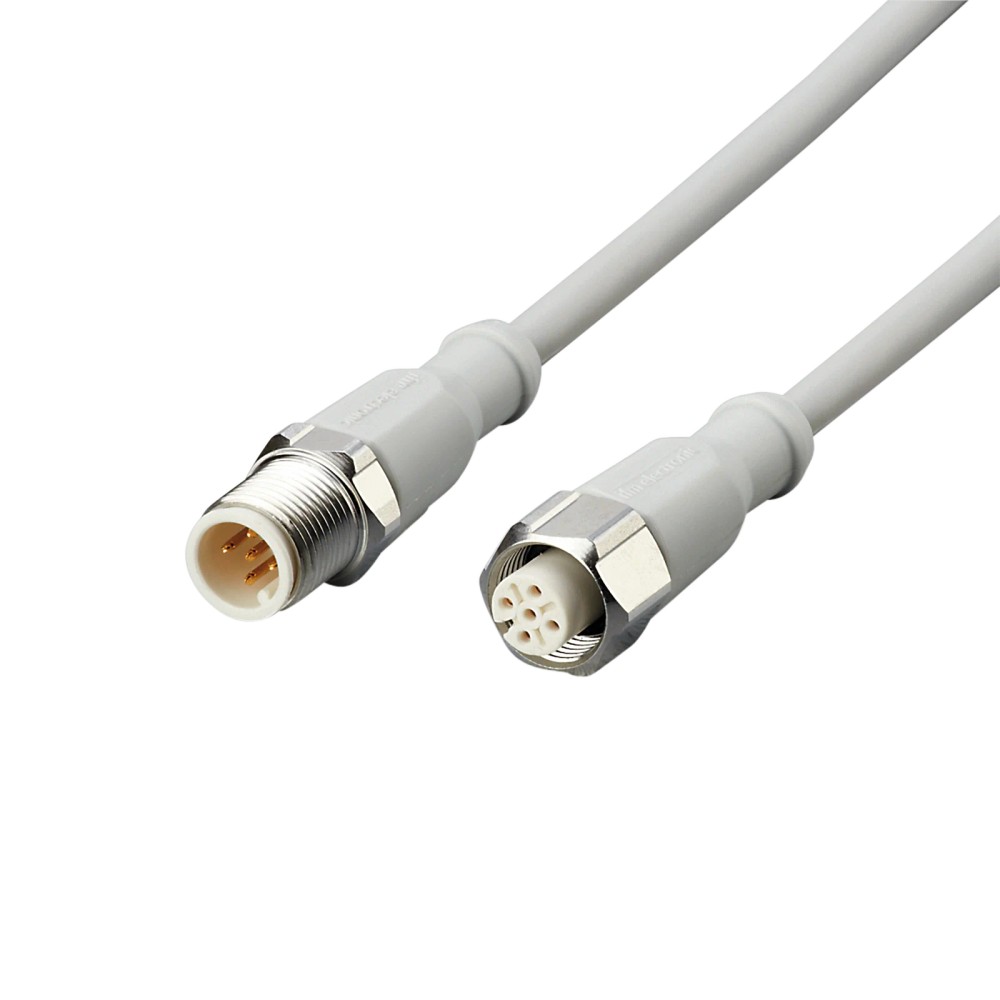

Imagem meramente ilustrativa

R$ 601,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF063
EAN: 4021179293754
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF063 IFM - Cabo de Ligação IFM Áreas Higiênicas 10m M12 IP69K"

Destaques do Produto

Comprimento

10 m

Tipo de Conector

M12

Proteção

IP69K

Material Porca

Aço Inox 1.4404

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF063, 10m, M12, IP69K

O cabo EVF063 é uma solução de conexão de 10 metros projetada para ambientes industriais exigentes, como a indústria alimentícia. Ele garante vedação contra lavagens de alta pressão com classificação IP69K e utiliza materiais como o aço inox 1.4404 na porca. É isento de silicone e halogênio, assegurando a integridade em zonas de higiene rigorosa.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	10 m
Conector	M12
Grau de Proteção	IP65/67/68/69K
Material Porca	Aço Inox 316L
Temperatura	-25 a 100 °C
Isento de Halogênio	Sim
Corrente	4 A
Ciclos de curvatura	> 1 Milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria alimentícia e de bebidas
Áreas sujeitas a lavagem de alta pressão (IP69K)
Linhas de envase e empacotamento

⚠ Considere outro se precisa de:

Atmosferas potencialmente explosivas (ATEX)
Aplicações com torção contínua superior a ± 180°/m
Ambientes com exposição a químicos incompatíveis com PP ou EPDM

APLICAÇÕES E USO

Indústria alimentícia e de bebidas
Áreas de processamento com lavagem frequente
Linhas de montagem e automação higiênica

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF063, 10m, M12, IP69K, verifique estes pontos:

Aplicações de Higiene Intensa

Escolha este modelo quando a aplicação exigir proteção IP69K, essencial para equipamentos submetidos a jatos de água quentes e agentes de limpeza agressivos.

Restrições de Comprimento

O cabo é fixado em 10 metros; caso sua aplicação demande distâncias maiores ou menores com margens específicas, verifique se a queda de tensão não afetará a comunicação.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (Aço inoxidável 316L)	Resistência à corrosão em ambientes agressivos
Grau de Proteção	IP65, IP67, IP68, IP69K	Capacidade de vedação contra líquidos e sólidos

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limites de tensão para operação segura
Capacidade de carga	4 A	Corrente nominal suportada pelo condutor

Condições Ambientais
Temperatura ambiente	-25 a 100 °C	Faixa operacional tolerada em regime móvel
Isenção de substâncias	Sem silicone e sem halogênio	Requisito para evitar contaminação em processos alimentícios

COMPATIBILIDADE

Comunicação

• Sinal Analógico

• Sinal Digital

• Protocolos IO-Link

Conexões

Elétrica 5 pinos, A-coded

Processo Interface M12 padrão higiênico

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente alimentício com lavagem	✓	Materiais resistentes e classificação IP69K.
Exposição a solventes e ácidos	✗	O material PP/EPDM pode degradar dependendo da concentração química.
Conectividade M12 padrão	✓	Totalmente compatível com soquetes A-coded padrão M12.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF063, 10m, M12, IP69K

Limpe o soquete M12 do dispositivo alvo.
Verifique se o conector está livre de sujeira.
Alinhe a codificação (rasgo guia) do conector com a base do soquete.
Insira o conector de forma reta, sem forçar.
Rosqueie manualmente a porca de aço inoxidável.
Aperte finalizando com torque de 0,6 a 1,5 Nm para assegurar a vedação.

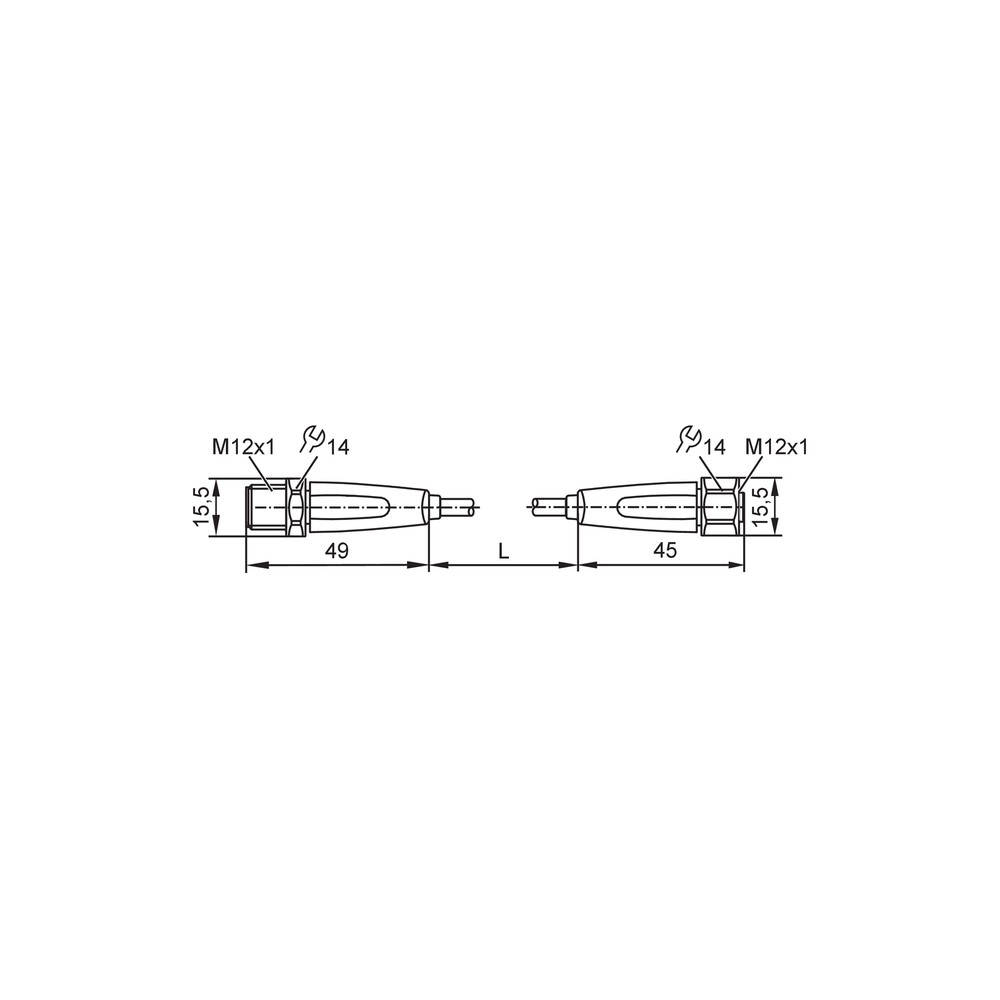

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou curto-circuito.	Entrada de umidade por torque insuficiente.	Verificar aperto da porca inox e integridade da vedação.
Rompimento do revestimento externo.	Dano por flexão excessiva fora da especificação.	Inspecionar raio de curvatura e esforço de torção aplicado.
Falhas de comunicação.	Oxidação ou detritos nos pinos.	Limpeza dos contatos dourados.
Impossibilidade de encaixe.	Desalinhamento do conector no plugue.	Confirmar codificação A do conector.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF063 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo e para onde ele é indicado?

O EVF063 é um cabo de ligação de 10 metros com conector M12, projetado especificamente para uso em áreas higiênicas da indústria de alimentos.

Quais são as especificações técnicas básicas do EVF063?

Este cabo possui 10 metros de comprimento, possui 5 contatos banhados a ouro e grau de proteção IP69K, ideal para ambientes úmidos.

Para quais aplicações o cabo não deve ser utilizado?

O produto não é adequado para áreas com risco de explosão (atmosferas ATEX) nem para uso em locais onde o esforço de torção exceda ± 180°/m.

Existe alguma restrição de compatibilidade química?

O cabo não deve ser submetido a produtos químicos que não sejam compatíveis com os materiais de revestimento MPPE e vedação EPDM.

O que pode causar falha na transmissão de dados durante o uso?

Sintomas de perda de sinal ou oscilação podem indicar entrada de umidade, devendo-se verificar o torque e a integridade da vedação.

Como diagnosticar problemas de conexão intermitente?

Verifique se o conector está devidamente encaixado e se não há acúmulo de detritos nos pinos dourados, que pode causar resistência de contato elevada.

Por que escolher este modelo em vez de um cabo M12 comum?

Este cabo é superior para ambientes com lavagem de alta pressão devido à sua proteção IP69K, enquanto cabos padrão geralmente suportam apenas IP67.

O produto precisa de algum acessório extra para funcionar?

Este item é fornecido como uma unidade única e não requer kits adicionais, sendo uma solução direta para interligação de sensores em máquinas.

Quais cuidados tomar ao instalar o cabo?

Para a instalação, certifique-se de alinhar a codificação do conector e apertar a porca de aço inoxidável manualmente, com torque entre 0,6 e 1,5 Nm.

Qual a procedência deste componente?

A IFM realiza o gerenciamento de estoque e despacho, garantindo que o produto siga os padrões técnicos especificados no datasheet.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de pó e água em alta pressão e temperatura (Ref.: DIN 40050-9).

MPPE

Polifenileno éter modificado, material isolante livre de halogênio utilizado no revestimento do cabo (Ref.: Ficha técnica).

Codificação A

Padrão de conectores M12 para sensores e dispositivos de sinal, garantindo o alinhamento correto dos pinos (Ref.: Normas de Conectividade).

1.4404

Aço inoxidável austenítico (AISI 316L) de alta resistência à corrosão, utilizado na porca de travamento (Ref.: ISO 15510).

EPDM

Elastômero de etileno-propileno-dieno, material da vedação resistente a produtos químicos de limpeza (Ref.: Especificação técnica).
