Cabo de Ligação IFM EVF062 M12 5m

Pré-visualizar: EVF062 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 5 Polos 5m IP69K

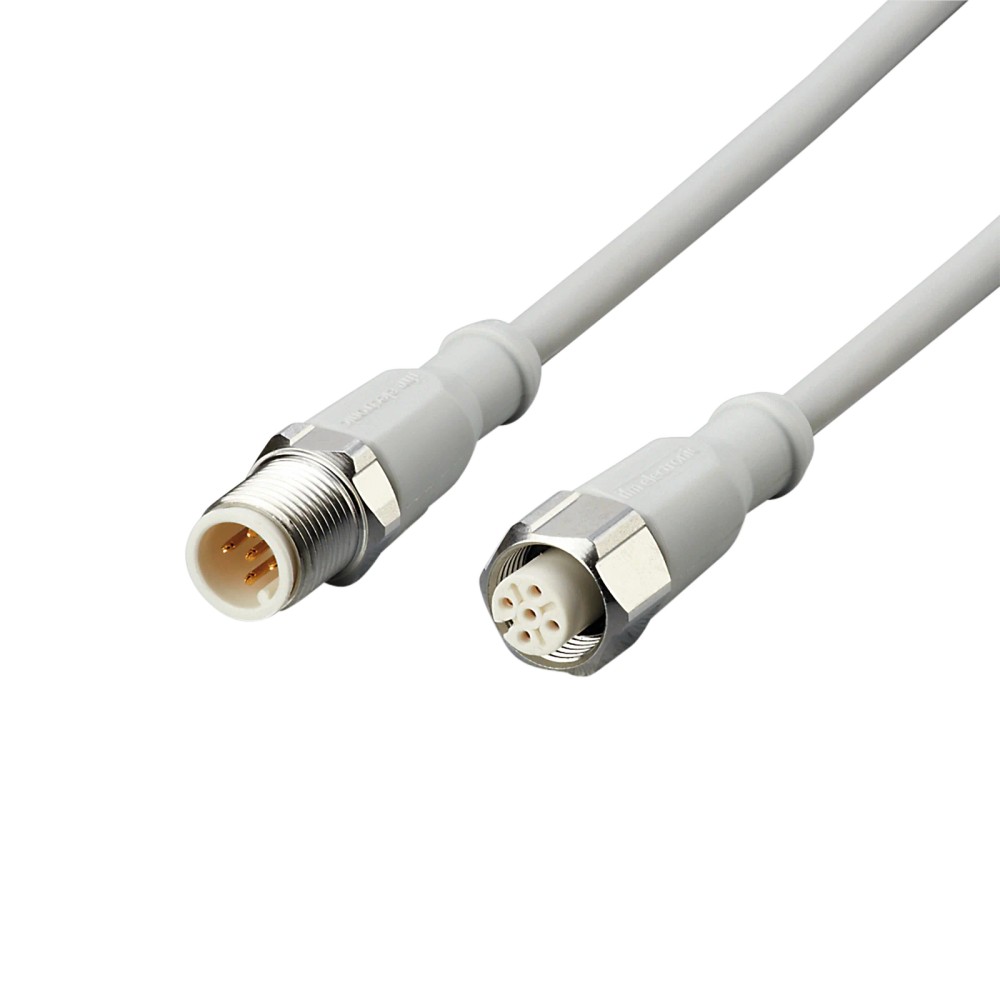

EVF062 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 5 Polos 5m IP69K

Imagem meramente ilustrativa

R$ 560,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF062
EAN: 4021179293747
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVF062 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 5 Polos 5m IP69K"

Destaques do Produto

Comprimento

5 metros

Tipo de Conexão

M12 Reto / M12 Reto

Número de Polos

Material

Aço Inoxidável 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF062 IFM - Cabo de Ligação para Indústria Alimentícia M12 5 Polos 5m IP69K

O cabo de ligação IFM EVF062 é uma solução robusta com 5 metros de comprimento, projetada para automação em ambientes higiênicos e úmidos. Equipado com conectores M12 de 5 polos e contatos banhados a ouro, ele garante alta confiabilidade. Possui certificação IP69K, sendo ideal para indústrias que exigem resistência a lavagens frequentes e condições severas de trabalho.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Código (SKU)	EVF062
Comprimento	5 m
Conector	M12 5 Polos
Grau de Proteção	IP69K
Material Porca	Aço Inoxidável 316L
Corrente Nominal	4 A
Tensão	< 60 V AC/DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas)
Aplicações robóticas e esteiras (devido à tolerância de torção)
Ambientes com lavagem de alta pressão (IP69K)

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 100 °C
Aplicações com tensão superior a 60 V AC/DC
Locais com produtos químicos agressivos que degradam EPDM ou MPPE

APLICAÇÕES E USO

Sistemas de automação em plantas de processamento de alimentos.
Aplicações industriais com exposição constante a umidade e vapores.
Movimentação mecânica leve onde o cabo sofre flexão repetida (esteiras e braços móveis).

COMO ESCOLHER

Antes de comprar o EVF062 IFM - Cabo de Ligação para Indústria Alimentícia M12 5 Polos 5m IP69K, verifique estes pontos:

Quando utilizar o EVF062

Utilize quando o ambiente for de alta higiene (alimentícia) ou exigir proteção IP69K, onde conectores padrão falhariam por oxidação ou entrada de líquido.

Quando buscar outra alternativa

Busque alternativas se o comprimento de 5 metros for insuficiente ou se a aplicação envolver agentes químicos que requerem cabos com isolamento especial diferente de MPPE.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (aço inoxidável 316L)	Material resistente à corrosão para ambientes higiênicos
Material do invólucro	PP, sem halogênio	Construção para segurança em caso de fogo
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra líquidos e partículas

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolação elétrica
Capacidade de carga total	4 A	Corrente máxima permitida

Condições Ambientais
Temperatura ambiente	-25...100 °C	Faixa de operação dinâmica
Umidade de armazenamento	10...100 %	Condições de conservação

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (24V)

• Sinais analógicos (dependendo da configuração do sensor)

Conexões

Elétrica M12 reto, 5 polos

Processo M12 reto, 5 polos

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem IP69K	✓	O produto possui vedação e materiais resistentes a alta pressão.
Uso em temperaturas de 120°C	✗	O limite de temperatura especificado é de 100°C.
Conexão com sensores M12 5 polos padrão	✓	Segue a codificação A padrão industrial.

INSTALAÇÃO

Como instalar o EVF062 IFM - Cabo de Ligação para Indústria Alimentícia M12 5 Polos 5m IP69K

Limpe a superfície de acoplamento do sensor e do cabo.
Verifique se o O-ring de vedação está posicionado corretamente no conector.
Alinhe os pinos do conector M12 com o soquete correspondente.
Rosqueie manualmente a porca de travamento de aço inoxidável até sentir resistência.
Utilize uma chave dinamométrica para aplicar o torque correto (0,6 a 1,5 Nm) sem exceder o limite.
Certifique-se de que o cabo tenha uma curvatura suave (raio mínimo de 10x o diâmetro) para evitar estresse mecânico.

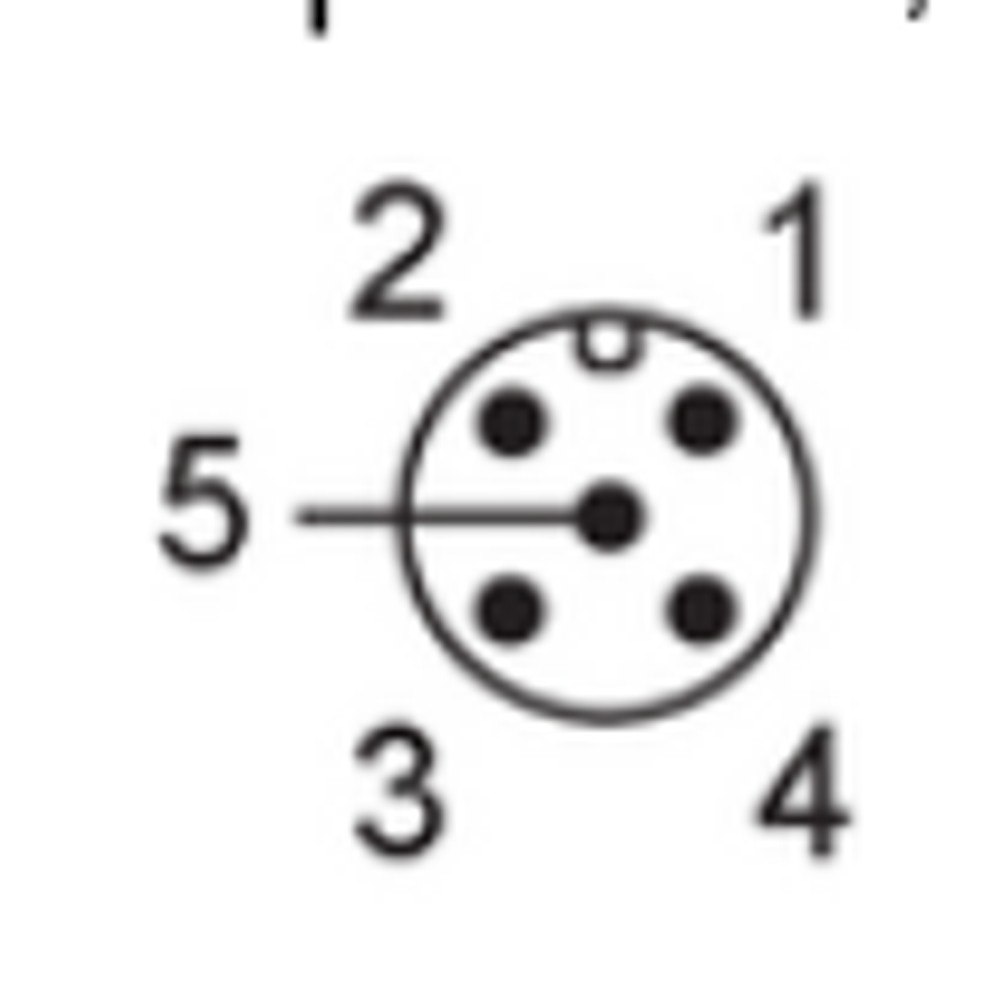

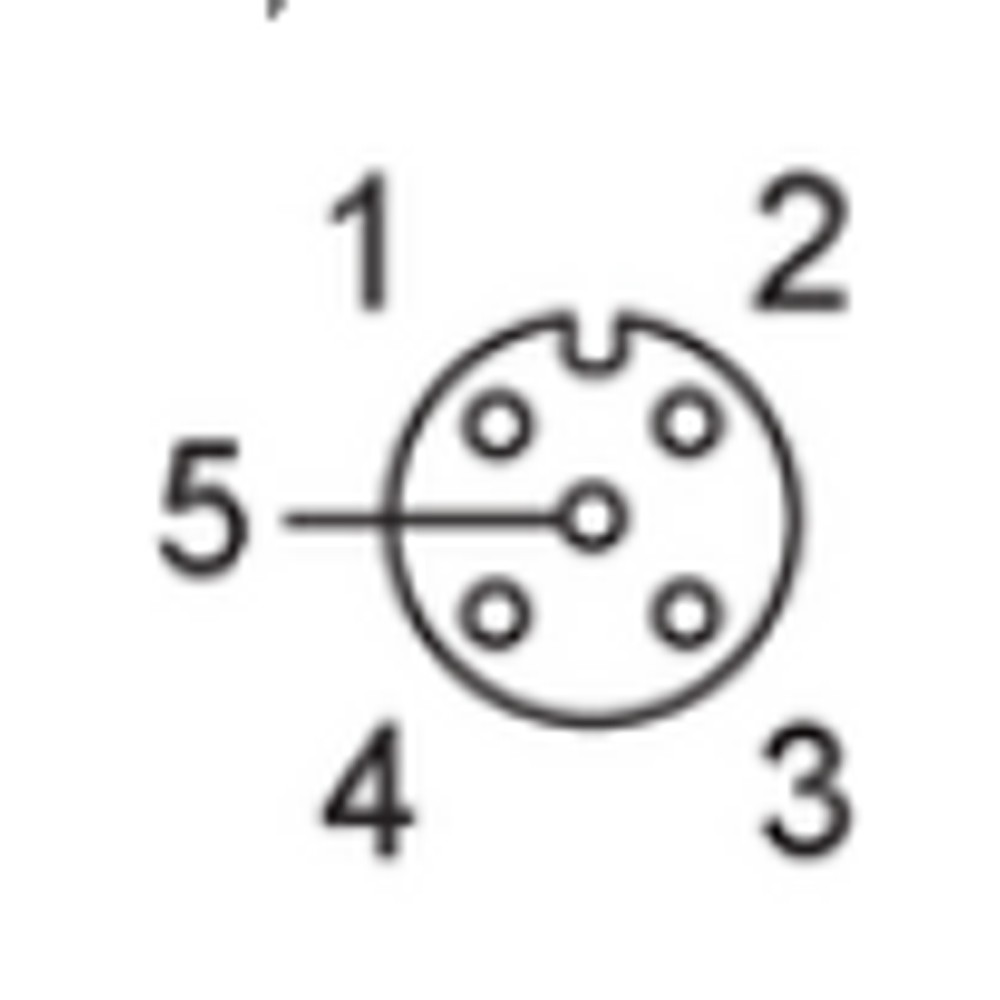

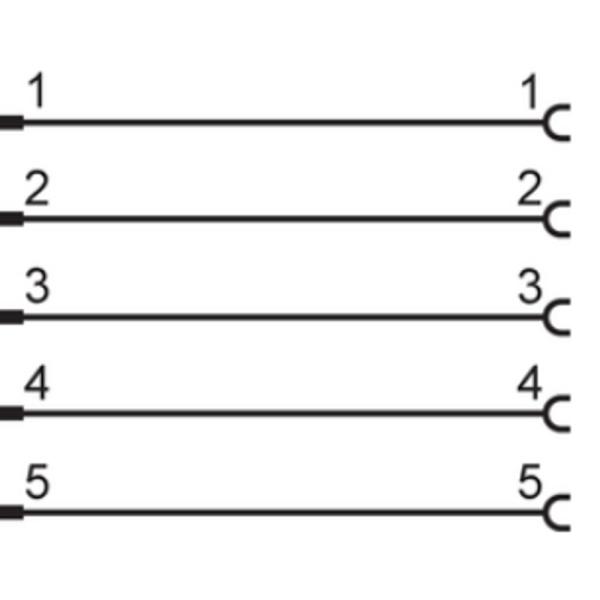

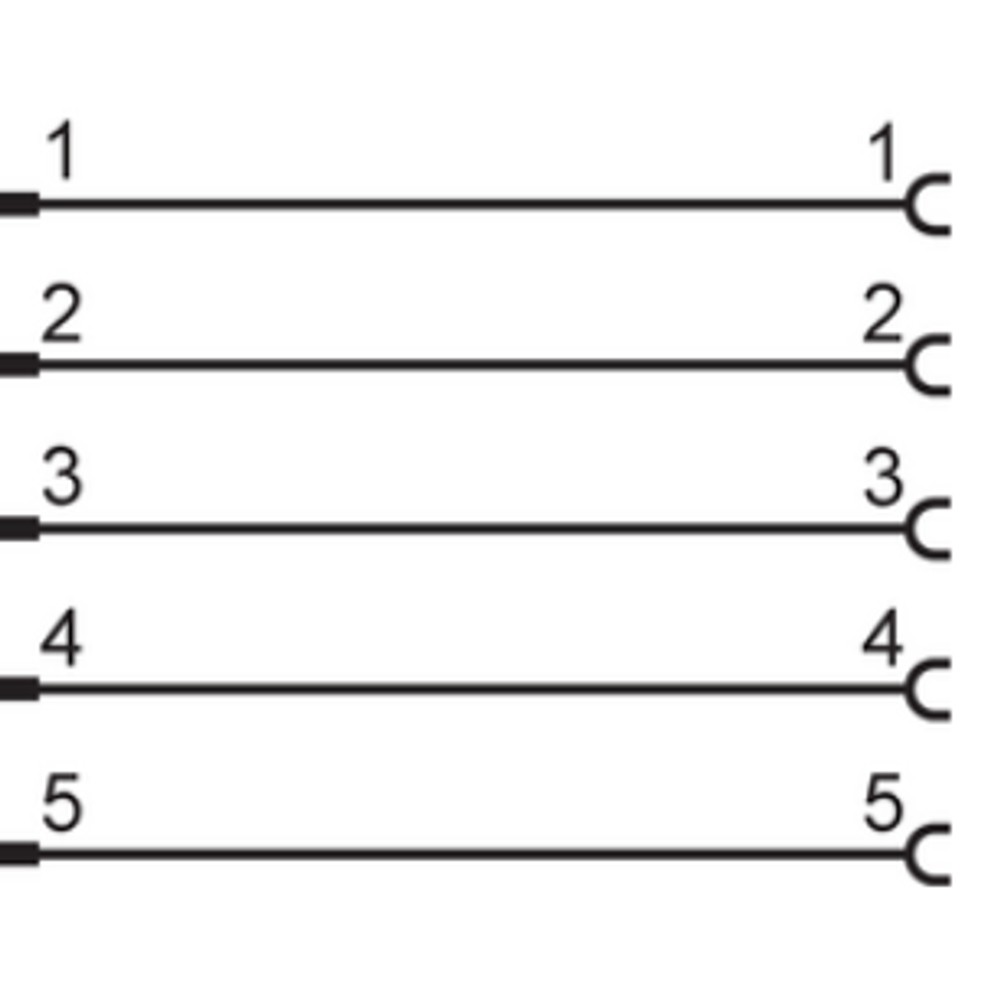

Diagrama Elétrico

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Dano na rosca do conector ou falha na vedação	Uso de torque excessivo durante a instalação	Verificar se o torque aplicado está dentro de 0,6-1,5 Nm
Quebra interna de condutores e perda de sinal	Excesso de torção além do limite especificado	Testar continuidade entre pinos
Oxidação nos contatos internos	Entrada de umidade por vedação mal apertada	Inspeção visual do O-ring e dos contatos
Aquecimento do cabo ou derretimento da isolação	Sobrecarga de corrente elétrica	Medir a carga do circuito vs. capacidade de 4A

DOCUMENTAÇÃO TÉCNICA

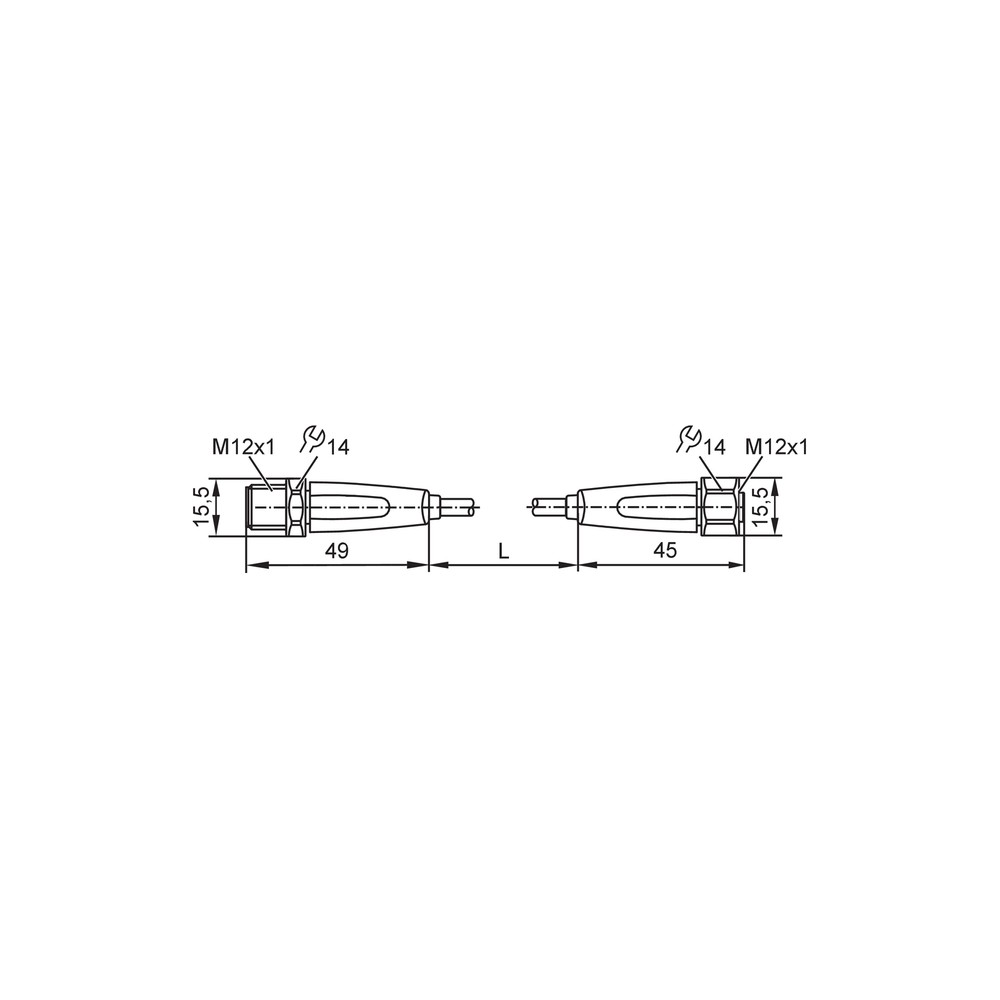

Datasheet Técnico EVF062 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVF062?

O EVF062 é um cabo de ligação com conectores M12 (5 polos) em ambas as pontas, projetado especificamente para áreas úmidas e higiênicas da indústria alimentícia, com vedação IP69K.

O que acompanha o cabo de ligação EVF062?

Ele acompanha um cabo de 5 metros, conectores M12 retos em ambos os lados com contatos banhados a ouro e corpo em PP sem halogênio.

Para quais situações o produto não é indicado?

Não é adequado para aplicações com temperaturas de ambiente acima de 100 °C ou situações que exijam resistência a produtos químicos corrosivos não compatíveis com os materiais MPPE e EPDM.

Quais são as limitações elétricas deste cabo?

Não utilize este cabo em aplicações que excedam a tensão de 60 V AC/DC ou que demandem corrente nominal superior a 4 A, respeitando sempre o limite de 3 A para certificação UL.

O que fazer em caso de falha na transmissão de dados?

Se houver perda de sinal, verifique primeiro a integridade física do cabo, especialmente se foi submetido a torções superiores a ± 180 °/m, e teste a continuidade dos 5 polos.

Como identificar se o cabo está com defeito interno?

Sintomas como intermitência na conexão ou erros de comunicação podem indicar fadiga do condutor interno, causada por ciclos de curvatura que excederam a capacidade do cabo.

Devo usar este cabo pronto ou montar um conector separado?

Este cabo é uma solução completa com conectores moldados, superior a cabos montados em campo que podem comprometer a vedação IP69K em ambientes de alta pressão.

Como decidir entre este cabo e um modelo padrão?

A escolha entre este modelo e outros depende estritamente da necessidade de comprimento (5m neste caso) e da exigência de materiais em conformidade com a indústria alimentícia (sem silicone/halogênio).

Qual o cuidado na instalação dos conectores M12?

Para a instalação, garanta que o torque de aperto esteja entre 0,6 e 1,5 Nm para o soquete e 0,6 a 1,2 Nm para o conector, assegurando a vedação IP69K.

Qual a procedência deste material?

A IFM garante o produto e a origem direta de fábrica, sendo um componente robusto para ambientes industriais exigentes de MRO (Manutenção, Reparo e Operação).

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água. (Ref.: IP69K)

MPPE

Polifenileno Éter modificado, material isolante livre de halogênio. (Ref.: Material)

Codificação A

Padrão de disposição de pinos no conector M12 para sinais padrão e sensores. (Ref.: M12)

Torção

Capacidade de resistir a movimentos de rotação do cabo. (Ref.: ± 180 °/m)

Sem halogênio

Cabo que não libera gases tóxicos ou corrosivos em caso de incêndio. (Ref.: Material)
