Cabo de Ligação IFM EVF061 M12 5 Pinos

Pré-visualizar: EVF061 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 5 Pinos 2m Inox

EVF061 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 5 Pinos 2m Inox

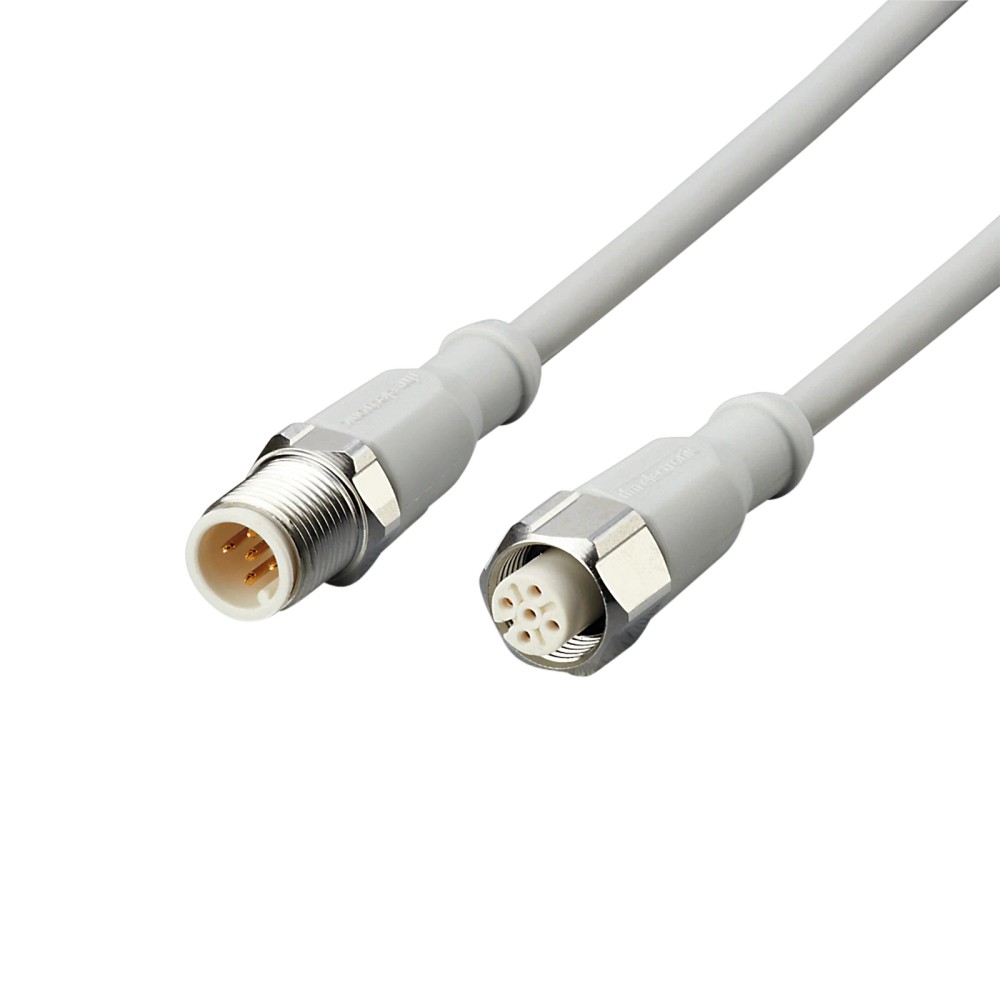

Imagem meramente ilustrativa

R$ 506,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF061
EAN: 4021179293730
NCM do produto: 85444200

Destaques do Produto Conector M12 reto,...mais

Fechar menu

Saiba mais sobre: "EVF061 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 5 Pinos 2m Inox"

Destaques do Produto

Conector

M12 reto, codificação A, 5 contatos

Comprimento

2 m

Tensão de operação

Menor que 60 V AC/DC

Corrente total

Até 4 A; capacidade UL informada: 3 A

Proteção

IP 65, IP 67, IP 68 e IP 69K

Ambiente de aplicação indicado

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF061 M12 reto, 5 pinos, 2 m, para indústria alimentícia

O IFM EVF061 é um cabo de ligação para conectar dispositivos com conexão M12 de 5 pinos. É indicado para áreas úmidas e higiênicas na indústria de alimentos, conforme a aplicação informada na ficha. Possui comprimento de 2 m, contatos banhados a ouro e graus de proteção IP 65, IP 67, IP 68 e IP 69K. O cabo é sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF061
Conexão	M12 reto, codificação A, 5 pinos
Comprimento do cabo	2 m
Tensão de operação	< 60 V AC/DC
Capacidade de corrente total	4 A
Revestimento do cabo	MPPE, sem halogênio
Proteção	IP 65, IP 67, IP 68 e IP 69K
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25 a 100 °C; em aplicação móvel, 0 a 100 °C
Comprimento e seção dos condutores	5 x 0,34 mm²; diâmetro externo do cabo de 5,1 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface M12 reta, codificação A e 5 contatos, desde que os requisitos elétricos e mecânicos do conjunto sejam atendidos.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, aplicação indicada na ficha do produto.
Circuitos com tensão de operação inferior a 60 V AC/DC e corrente total de até 4 A; observar o limite UL informado de 3 A quando aplicável.

⚠ Considere outro se precisa de:

Não selecionar para conexões que exijam número de contatos, codificação, geometria ou interface diferente de M12 reto, codificação A, 5 contatos.
Não usar em condições que excedam os limites elétricos informados, incluindo tensão de operação inferior a 60 V AC/DC e capacidade de corrente de 4 A (3 A UL).
Não presumir adequação a uma aplicação específica apenas com base no grau IP: confirmar requisitos de instalação e condições de exposição no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos. A ficha informa proteção IP 65, IP 67, IP 68 e IP 69K; a adequação depende da montagem e das condições especificadas pelo fabricante.
Em instalação flexível, considerar o raio mínimo indicado de 10 vezes o diâmetro do cabo e os limites de temperatura e movimento declarados. A ficha não especifica protocolo de comunicação nem pinagem funcional por aplicação; confirmar esses dados no datasheet e no dispositivo conectado.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF061 M12 reto, 5 pinos, 2 m, para indústria alimentícia, verifique estes pontos:

Escolha o EVF061 quando

A aplicação exigir cabo de 2 m com conector M12 reto, codificação A e 5 contatos, e os limites elétricos, ambientais e de proteção declarados forem compatíveis com o equipamento.

Verifique outra configuração quando

O equipamento exigir outro comprimento, quantidade de contatos, codificação ou formato de conector. A ficha deste modelo não especifica compatibilidade com interfaces diferentes; confira a conexão do dispositivo e o datasheet antes da seleção.

Confira os limites antes da instalação

Valide tensão, corrente e temperatura no circuito real. Para instalação flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo; a ficha indica diâmetro externo de 5,1 mm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante do produto.
Modelo / SKU	EVF061	Código do produto indicado no anúncio e na ficha.
Tipo de produto	Cabo de ligação	Classificação do componente.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação informado na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação declarado.
Capacidade de corrente total	4 A	Capacidade de corrente total informada.
Capacidade de corrente total (UL)	3 A	Limite de corrente informado para condição UL.
Classe de proteção	II	Classe de proteção declarada na ficha.
Condutores	5 x 0,34 mm² (42 x Ø 0,1 mm)	Composição e seção dos condutores informadas para o cabo.

Conexões elétricas
Conector	1 x M12 reto, codificação A, 5 contatos	Tipo de conexão elétrica especificado.
Soquete	1 x M12 reto, codificação A, 5 contatos	Configuração do soquete indicada na ficha.
Contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.
Corpo do conector	PP, sem halogênio	Material e característica declarados para o corpo do conector.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material declarado para o mecanismo de bloqueio.
Vedação	EPDM	Material declarado para a vedação.
Torque máximo de aperto do soquete	0,6 a 1,5 Nm	Faixa informada para o soquete.
Torque máximo de aperto do conector	0,6 a 1,2 Nm	Faixa informada para o conector.

Cabo e materiais
Comprimento	2 m	Comprimento total declarado.
Material do cabo	MPPE, sem halogênio	Material e característica do revestimento informados.
Diâmetro externo do cabo	5,1 mm	Dimensão declarada para o cabo.
Material do invólucro	PP, sem halogênio	Material do invólucro informado na ficha.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do produto.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus de proteção declarados; observar as condições e a montagem indicadas pelo fabricante.
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Faixa de temperatura ambiente informada, com limite específico indicado para cULus.
Temperatura ambiente em aplicação móvel	0 a 100 °C; cULus: até 65 °C	Faixa informada para uso móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa permitida de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento informada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Dados mecânicos e movimento
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; usar o diâmetro externo de 5,1 mm como referência.
Ciclos de curvatura	> 1 milhão	Número de ciclos de curvatura informado na ficha.
Esforço de torção	± 180 °/m	Limite de torção declarado por metro.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada para essa velocidade.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.
Peso	100 g	Peso informado nos dados do produto.

Identificação comercial
GTIN	4021179293730	Identificador comercial informado no anúncio.
Part number	EVF061	Número de peça prioritário informado nos dados do anúncio.
NCM	8544.42.00	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico; trata-se de um cabo de ligação.

Conexões

Elétrica Cabo de 2 m, 5 x 0,34 mm², com um conector M12 reto, codificação A, 5 contatos banhados a ouro. Tensão de operação < 60 V AC/DC; capacidade de corrente total de 4 A e capacidade de corrente total UL de 3 A. Confirmar a atribuição de pinos no datasheet e no dispositivo conectado.

Processo Não se aplica como conexão de processo; o produto possui conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 reta, codificação A e 5 contatos, dentro dos limites elétricos declarados.	✓	A geometria e a configuração de contatos correspondem às especificações do cabo; confirmar também a pinagem do dispositivo.
Instalação em área úmida ou higiênica na indústria de alimentos, respeitando as condições de uso do fabricante.	✓	Essa aplicação é indicada na ficha e o produto informa graus de proteção IP 65, IP 67, IP 68 e IP 69K.
Circuito que exige tensão igual ou superior a 60 V AC/DC.	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Circuito com corrente acima de 4 A, ou acima de 3 A quando se aplica o limite UL informado.	✗	A ficha declara capacidade de corrente total de 4 A e capacidade UL de 3 A.
Equipamento com M12 de outra codificação, outro número de contatos ou outra geometria.	✗	A conexão especificada é M12 reto, codificação A, com 5 contatos; a compatibilidade física e elétrica com outras configurações não está declarada.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF061 M12 reto, 5 pinos, 2 m, para indústria alimentícia

Confirme que a conexão do equipamento é M12 reta, codificação A, com 5 contatos, e valide a pinagem no datasheet e no dispositivo.
Verifique se a tensão e a corrente do circuito respeitam os limites declarados para o cabo e a condição aplicável.
Inspecione o conector, os contatos e a vedação antes da montagem; não conecte componentes danificados ou contaminados.
Alinhe o conector com a interface correspondente e rosqueie sem forçar ou cruzar a rosca.
Aperte respeitando o torque aplicável indicado na ficha: 0,6 a 1,2 Nm para o conector ou 0,6 a 1,5 Nm para o soquete, conforme o lado utilizado.
Posicione o cabo respeitando o raio mínimo de curvatura e verifique o assentamento da conexão antes de energizar o circuito.

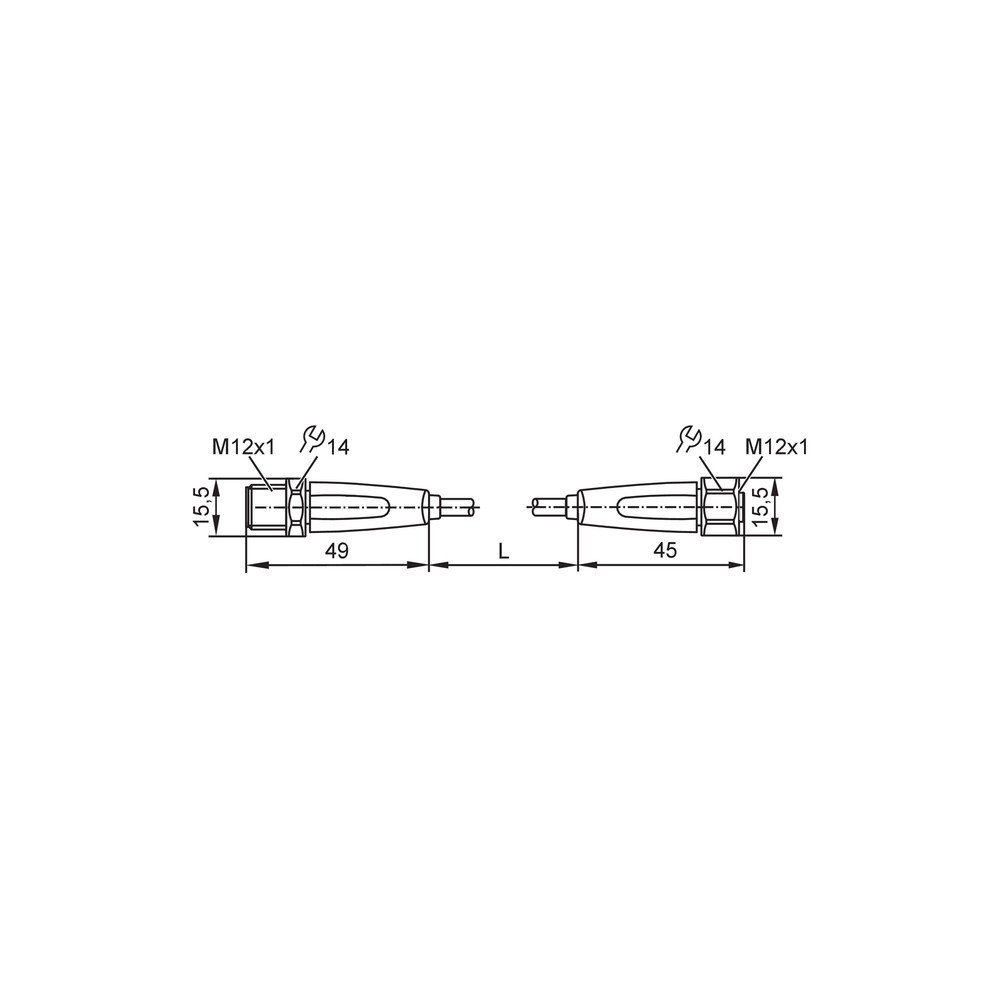

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece comunicação ou não é reconhecido.	Conector incompatível, pinagem diferente da requerida pelo dispositivo ou contato elétrico inadequado.	Confirme M12 reto, codificação A e 5 contatos; compare a pinagem do cabo e do equipamento com os diagramas do datasheet.
Interrupção intermitente do sinal durante movimento do cabo.	Raio de curvatura inferior ao mínimo especificado, torção acima do limite ou dano mecânico nos condutores.	Inspecione o percurso do cabo e verifique o raio de curvatura, a torção e a continuidade elétrica com o circuito desenergizado.
Aquecimento ou falha no circuito conectado.	Tensão ou corrente acima dos limites declarados para o cabo ou para a condição UL aplicável.	Meça a tensão e a corrente do circuito e compare com os limites de < 60 V AC/DC, 4 A total e 3 A UL.
Umidade ou contaminação observada na conexão.	Conector mal assentado, vedação comprometida ou instalação fora das condições de montagem previstas.	Inspecione a vedação EPDM e as superfícies de acoplamento, confirme o aperto dentro da faixa indicada e consulte as condições de proteção no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF061 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF061 e para que serve?

É um cabo de ligação de 2 m com conexão M12 reta, codificação A e 5 contatos. A aplicação informada é a conexão de dispositivos em áreas úmidas e higiênicas da indústria de alimentos.

O EVF061 funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo M12. A ficha especifica conector reto, codificação A e 5 contatos; também é necessário conferir pinagem e limites elétricos do equipamento.

O que vem junto com o EVF061?

A ficha indica uma peça por embalagem e descreve o cabo de ligação. Não informa acessórios adicionais incluídos.

Esse cabo serve para um equipamento que exige M12 de 4 pinos?

A ficha deste modelo especifica 5 contatos, portanto não corresponde à configuração de 4 pinos. Selecione uma configuração confirmada para o equipamento.

Posso usar o EVF061 em um circuito acima de 60 V?

Não: a tensão de operação especificada é inferior a 60 V AC/DC. A ficha também informa capacidade de corrente de 4 A, com limite UL de 3 A.

O sinal falha de forma intermitente; o cabo pode ser a causa?

Pode haver incompatibilidade de pinagem, contato inadequado ou dano associado à flexão e à torção. Verifique a pinagem, a continuidade e o encaminhamento do cabo antes de substituí-lo.

A conexão apresenta umidade; o que devo verificar antes de trocar o cabo?

Verifique o assentamento do conector, a condição da vedação EPDM e o aperto dentro da faixa especificada. A classificação IP não elimina a necessidade de montagem correta.

Devo comprar este modelo ou procurar outro cabo M12?

Escolha o EVF061 se a aplicação exigir 2 m, M12 reto codificação A com 5 contatos e respeitar os limites elétricos declarados. Para outro comprimento, número de contatos, codificação ou geometria, confirme uma configuração alternativa.

Como devo instalar o EVF061 sem danificar o cabo?

Alinhe a conexão antes de rosquear e não force a rosca. Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os torques indicados na ficha.

Há um diagrama de pinagem disponível para o EVF061?

A ficha fornecida não apresenta uma URL separada de pinagem. Consulte o datasheet oficial e a documentação do dispositivo conectado para confirmar a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração mecânica da conexão M12 especificada para este cabo; deve corresponder à interface do dispositivo conectado. (Ref.: conexão elétrica M12 reta, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, sujeita às condições de montagem e uso do fabricante. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

MPPE

Material indicado para o cabo na ficha do produto. (Ref.: material do cabo MPPE)

Raio de curvatura

Raio mínimo de dobra permitido para a condição de aplicação especificada. (Ref.: aplicação flexível, mínimo de 10 x diâmetro do cabo)

Codificação de contatos

Configuração de conexão e contatos que deve ser conferida com a interface e a pinagem do equipamento. (Ref.: M12, codificação A, 5 contatos)
