Cabo de Ligação IFM EVF051 10m

Pré-visualizar: EVF051 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 10m IP69K

EVF051 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 10m IP69K

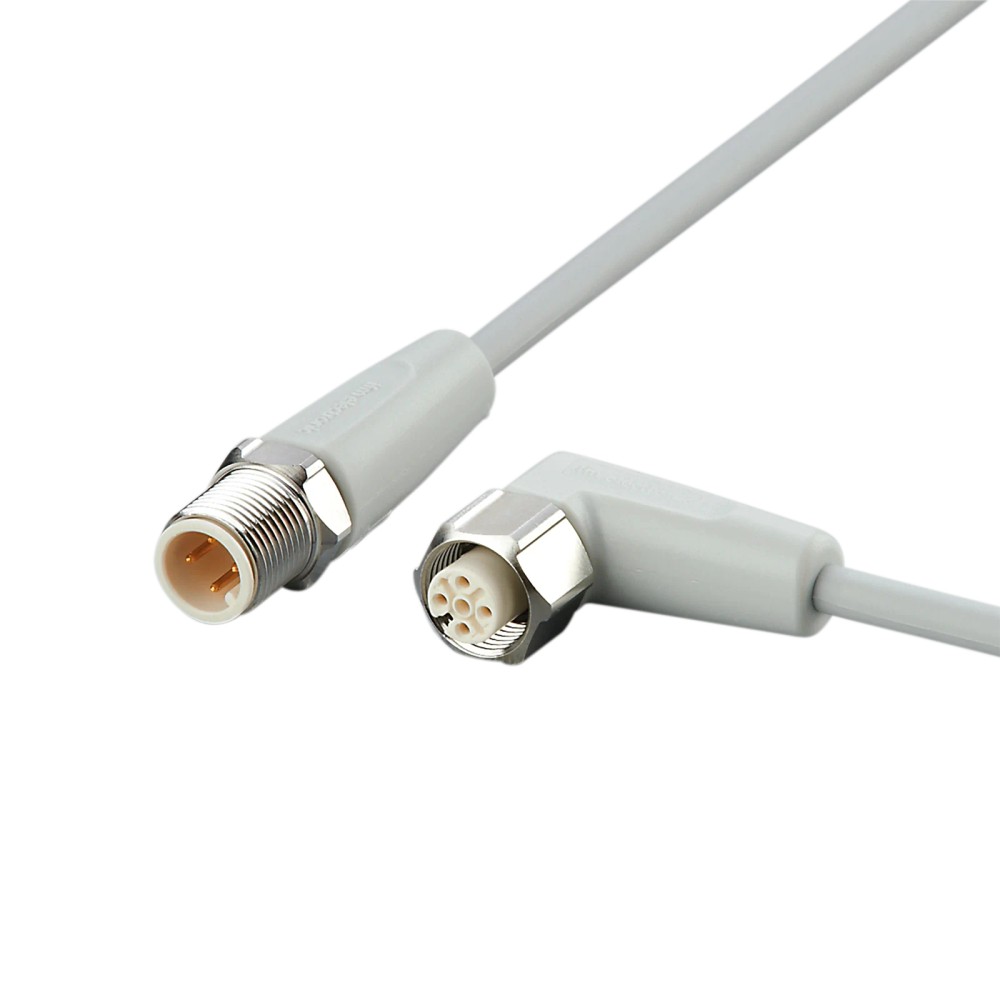

Imagem meramente ilustrativa

R$ 585,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF051
EAN: 4021179307611
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVF051 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 10m IP69K"

Destaques do Produto

Comprimento do cabo

10 m

Conexão

M12, codificação A, 4 contatos; um conector angular e um reto

Tensão de operação

< 250 V AC; < 300 V DC

Capacidade de carga total

4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Ambiente de aplicação informado

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVF051, 10 m, M12, IP69K

O IFM EVF051 é um cabo de ligação de 10 m para conectar dispositivos com interface M12 em áreas úmidas e higiênicas da indústria de alimentos. Possui conexão M12 A-coded de 4 contatos, contatos banhados a ouro e revestimento MPPE sem silicone e sem halogênio. A ficha informa graus de proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Marca e modelo	IFM EVF051
Comprimento	10 m
Conexões	1 x M12 angular e 1 x M12 reto; codificação A
Contatos	4 em cada conector; banhados a ouro
Tensão de operação	< 250 V AC; < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem silicone e sem halogênio
Diâmetro do cabo	4,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos com interfaces M12 A-coded compatíveis, 4 contatos, respeitando a configuração angular e reta dos conectores.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, considerando as condições de instalação e os graus de proteção declarados pelo fabricante.
Aplicações que exijam cabo de 10 m, capacidade de carga total de até 4 A e operação dentro dos limites elétricos informados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 10 m ou configuração de conectores distinta sem confirmar a compatibilidade com o fabricante.
Não utilizar em condições que excedam os limites elétricos, de temperatura ou de movimento indicados na ficha técnica.
Não presumir compatibilidade com conectores de codificação diferente de A, número de contatos diferente de 4 ou pinagem não confirmada pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada: ligação em áreas úmidas e higiênicas da indústria de alimentos; consultar a ficha e as instruções do fabricante para condições de instalação e limpeza aplicáveis.
Possibilidade de uso em instalações com movimento do cabo, desde que respeitados os parâmetros declarados de temperatura móvel, velocidade, aceleração, torção e raio mínimo de flexão. A adequação depende do percurso real e das condições de operação.
Para instalações com exposição a líquidos ou limpeza, os graus IP informados aplicam-se considerando montagem e acoplamento corretos; a ficha não detalha procedimentos de limpeza nem agentes químicos compatíveis.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVF051, 10 m, M12, IP69K, verifique estes pontos:

Escolha o EVF051 quando

A instalação exigir cabo de 10 m com conectores M12 A-coded de 4 contatos, um angular e um reto, e os limites de tensão e corrente da aplicação forem compatíveis com os dados da ficha.

Verifique a instalação antes da seleção

Confirme a geometria e a codificação das conexões do dispositivo, a pinagem necessária, o percurso do cabo e as condições ambientais. O produto não substitui a verificação de compatibilidade elétrica e de pinagem.

Busque outra configuração quando

A aplicação exigir outro comprimento, outra quantidade ou codificação de contatos, conectores em outra configuração ou condições fora dos limites declarados. A ficha não especifica alternativas compatíveis; confirme o modelo adequado com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada para o produto.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU	EVF051	Código do produto.
GTIN	4021179307611	Identificador comercial informado no anúncio.
Aplicação declarada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados.
Capacidade de carga total	4 A	Capacidade de carga informada na ficha.
Classe de proteção	II	Classificação indicada nos dados técnicos.

Conexões elétricas
Conexão do cabo	10 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões da ligação elétrica do cabo.
Conector	1 x M12 reto; codificação A; 4 contatos dourados; corpo PP sem halogênio; bloqueio em aço inoxidável 1.4404 / 316L; torque máximo de aperto 0,6...1,2 Nm	Características declaradas para o conector reto.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados; corpo PP sem halogênio; bloqueio em aço inoxidável 1.4404 / 316L; vedação EPDM; torque máximo de aperto 0,6...1,5 Nm	Características declaradas para o soquete angular.
Contatos	Banhados a ouro	Material de contato especificado para as conexões.

Materiais e construção
Material do cabo	MPPE	Material do revestimento informado.
Material do invólucro	PP, sem halogênio	Material declarado para o corpo do conector.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material especificado para o sistema de bloqueio das conexões.
Material da vedação	EPDM	Material de vedação indicado para o soquete.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada para o cabo e os materiais indicados.
Cor do cabo	Cinza	Cor indicada na especificação da conexão do cabo.

Proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados; dependem da montagem e do acoplamento corretos.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa informada para a condição ambiente.
Temperatura ambiente móvel	0...100 °C	Faixa indicada para condição móvel.
Limite de temperatura cULus	Até 65 °C	Limite indicado com a observação cULus na ficha.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para outras condições climáticas de armazenamento.

Dados mecânicos e movimento
Comprimento	10 m	Comprimento nominal do cabo.
Diâmetro do cabo	4,9 mm	Diâmetro externo informado.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro do cabo.
Ciclos de curvatura	> 1 milhão	Durabilidade de curvatura declarada pelo fabricante.
Esforço de torção	± 180 °/m	Limite de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento associadas ao valor máximo declarado.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Peso	329,2 g	Peso informado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Dados regulatórios e comerciais
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica fornecida. A compatibilidade de comunicação depende dos dispositivos conectados e de sua pinagem.

Conexões

Elétrica Cabo com 4 condutores de 0,34 mm², conexão M12 A-coded de 4 contatos em cada extremidade; um conector angular e um reto. Tensão de operação informada: < 250 V AC / < 300 V DC. Capacidade de carga total: 4 A. Confirmar pinagem e requisitos elétricos dos equipamentos antes da conexão.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de ligação com conectores elétricos M12; verificar separadamente a compatibilidade mecânica dos conectores e a compatibilidade elétrica dos dispositivos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação entre dispositivos com conectores M12 A-coded de 4 contatos e pinagem compatível	✓	A ficha identifica conectores M12, codificação A e 4 contatos; a pinagem dos dispositivos deve ser confirmada.
Instalação que requer um conector M12 angular e outro reto	✓	Essa configuração é informada para o cabo.
Aplicação que exige mais de 4 A de capacidade de carga total	✗	A ficha informa capacidade de carga total de 4 A.
Aplicação com tensão acima dos limites declarados	✗	A ficha informa < 250 V AC e < 300 V DC.
Dispositivos com codificação M12 diferente de A ou quantidade de contatos diferente de 4	✗	A ficha especifica codificação A e 4 contatos; não há evidência de compatibilidade com outras configurações.
Uso em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é declarada na descrição do produto; devem ser observadas as condições de montagem e os graus de proteção informados.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVF051, 10 m, M12, IP69K

Desenergize os dispositivos antes de realizar a conexão e confirme os requisitos elétricos da instalação.
Verifique se as duas interfaces são M12 A-coded de 4 contatos e se a pinagem dos equipamentos corresponde à aplicação.
Confirme que a configuração dos conectores atende à montagem: um M12 angular e um M12 reto.
Roteie o cabo de 10 m sem exceder os limites de flexão, torção, velocidade e aceleração informados para a aplicação.
Acople e aperte os conectores conforme o torque máximo indicado para cada lado: 0,6...1,2 Nm no conector reto e 0,6...1,5 Nm no soquete angular.
Inspecione o assentamento das conexões e verifique a continuidade e o funcionamento do circuito conforme o procedimento dos equipamentos conectados.

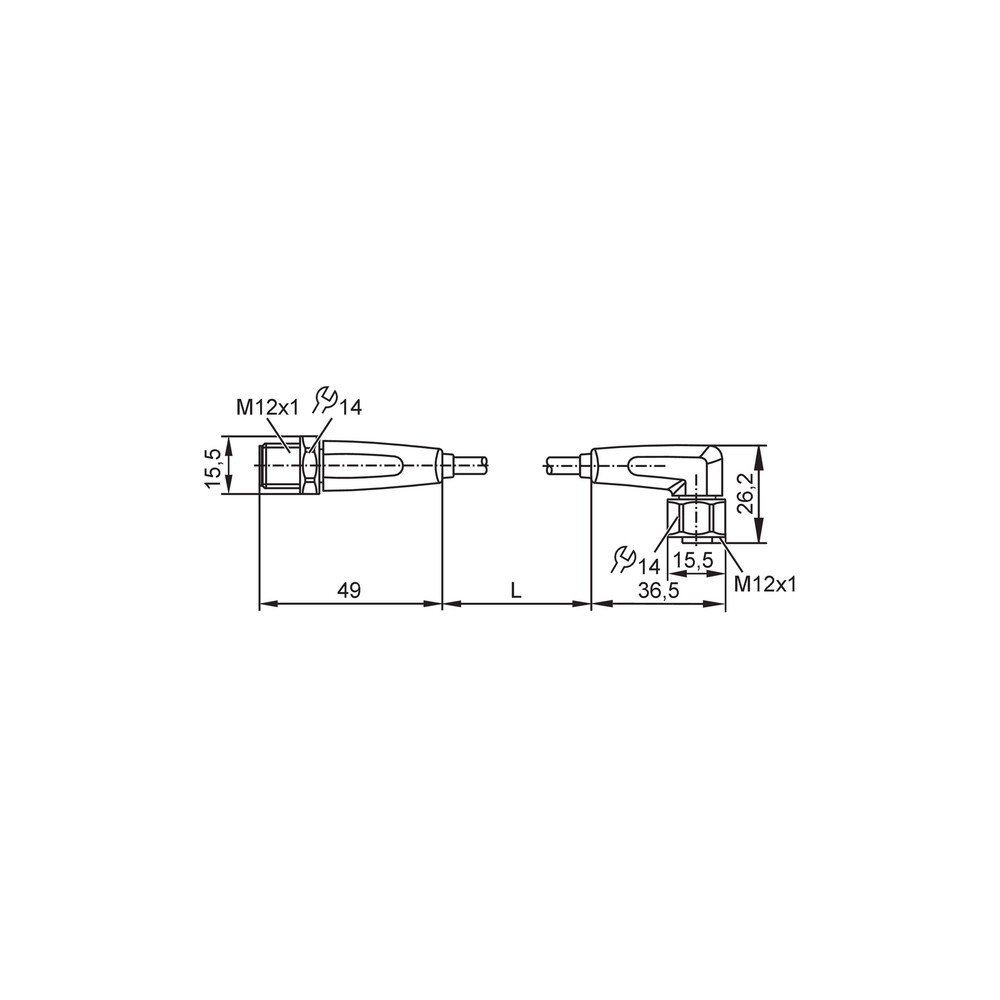

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece comunicação ou não funciona.	Pinagem ou atribuição de contatos incompatível entre os dispositivos, ou conexão M12 não totalmente acoplada.	Confirme a pinagem nos documentos dos equipamentos, verifique a codificação e o número de contatos e inspecione o acoplamento das conexões.
Interrupções elétricas durante o movimento do cabo.	Raio de flexão, torção ou condições de movimento fora dos limites declarados, ou dano no cabo/conector.	Inspecione o percurso e o estado do cabo; compare o raio de flexão, a torção, a velocidade e a aceleração com os limites da ficha.
Umidade observada na conexão ou falha após exposição a líquidos.	Conector mal acoplado, vedação danificada ou montagem em condição que não preserve o grau de proteção declarado.	Desenergize e inspecione o assentamento, a vedação EPDM e o estado das superfícies de acoplamento; consulte as instruções do fabricante para montagem.
Aquecimento ou falha elétrica sob carga.	Tensão ou corrente da aplicação acima dos limites informados, conexão frouxa ou problema no circuito conectado.	Meça a tensão e a corrente em condições de operação, confira o aperto dentro dos limites especificados e verifique o circuito antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF051 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF051 e em que aplicação é usado?

É um cabo de ligação IFM de 10 m destinado a áreas úmidas e higiênicas na indústria de alimentos. A configuração de conectores é M12 A-coded, com um lado angular e outro reto.

Quais conectores e limites elétricos preciso conferir antes de comprar?

Confira se os equipamentos usam M12 A-coded de 4 contatos e se a pinagem é compatível. A ficha informa < 250 V AC, < 300 V DC e capacidade de carga total de 4 A.

O que acompanha o produto?

A ficha indica uma peça por embalagem. O produto é o cabo com conectores M12 angular e reto; não há acessórios adicionais listados.

Posso usar o EVF051 com uma interface M12 de codificação diferente?

A ficha especifica codificação A e 4 contatos, sem declarar compatibilidade com outras codificações. Não presuma compatibilidade mecânica ou elétrica sem confirmar os conectores e a pinagem dos dispositivos.

Esse cabo serve para uma aplicação que exige mais de 4 A?

Não, a capacidade de carga total informada é 4 A. Para correntes superiores, selecione uma solução cuja ficha técnica atenda ao requisito.

O equipamento conectado parou de funcionar; como verifico se o cabo é a causa?

Antes de trocar o cabo, confirme a pinagem e o acoplamento dos conectores e verifique a continuidade do circuito. Inspecione também o cabo quanto a danos e interrupções associadas ao movimento.

A conexão falha quando o cabo se movimenta; o que devo verificar?

Inspecione danos, raio de flexão e torção no percurso. Compare também velocidade e aceleração da instalação com as condições especificadas na ficha.

Devo comprar o cabo completo ou procurar conectores avulsos?

O EVF051 é fornecido como cabo de ligação completo, com um conector M12 angular e um reto. A ficha não informa disponibilidade ou compatibilidade de peças avulsas; confirme essa opção com o fabricante.

Como devo apertar os conectores durante a instalação?

Respeite o torque máximo informado: 0,6...1,2 Nm no conector reto e 0,6...1,5 Nm no soquete angular. Confirme também o assentamento correto antes de energizar.

O cabo tem garantia ou uma condição de procedência especificada?

A ficha técnica fornecida não informa condições de garantia ou procedência comercial. Consulte o fornecedor para obter essas informações.

GLOSSÁRIO TÉCNICO

M12 A-coded

Conexão circular M12 com codificação A; neste cabo, cada conexão tem 4 contatos. (Ref.: Conexão elétrica - conector e soquete)

IP69K

Grau de proteção declarado para o produto; a proteção depende da montagem correta das conexões. (Ref.: Grau de proteção)

MPPE

Material especificado para o cabo. (Ref.: Conexão elétrica - cabo)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, definido como 10 vezes o diâmetro do cabo. (Ref.: Raio de flexão em aplicação flexível)

Capacidade de carga total

Limite de corrente informado para a carga conectada ao cabo. (Ref.: Capacidade de carga total)
