Cabo de Ligação IFM M12 EVF050

Pré-visualizar: EVF050 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 5m IP69K Higiênico

EVF050 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 5m IP69K Higiênico

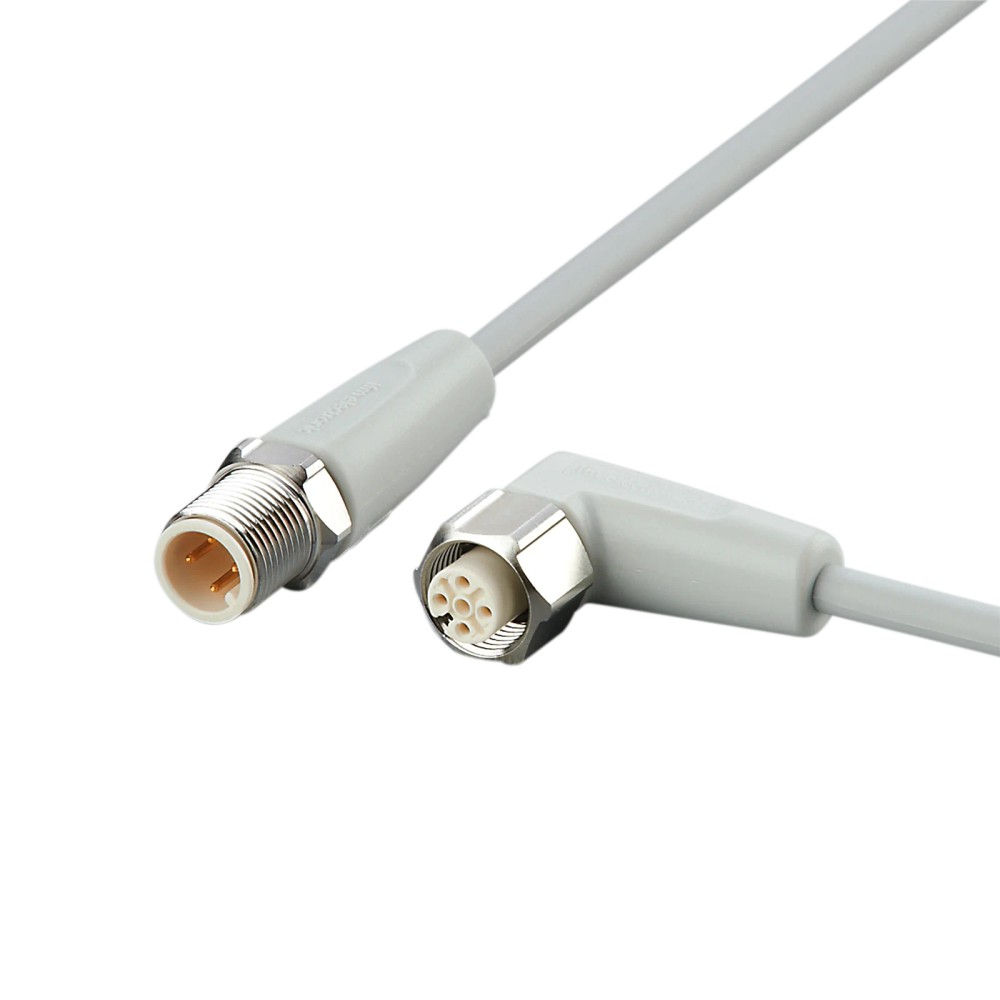

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF050
EAN: 4021179303590
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF050 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 5m IP69K Higiênico"

Destaques do Produto

Comprimento

5 m

Conexão A

M12 Reto

Conexão B

M12 Angular

Grau de Proteção

IP69K

Material

MPPE / Aço 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF050 IFM - Cabo de Ligação M12 5m Higiênico

O EVF050 é um cabo de ligação industrial projetado para ambientes úmidos e higiênicos, como a indústria alimentícia. Com 5 metros de comprimento, oferece alta resistência química e mecânica, possuindo conectores M12 (um reto e um angular). É fabricado com materiais livres de silicone e halogênio e contatos banhados a ouro para garantir confiabilidade na transmissão de sinais.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF050
Comprimento	5 m
Grau de Proteção	IP69K
Material da porca	Aço inoxidável 316L
Temperatura	-25 a 100 °C
Sem Silicone	Sim
Sem Halogênio	Sim
Corrente Nominal	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas de processamento de alimentos com lavagem por jato de alta pressão
Ambientes com exposição frequente a agentes de limpeza (CIP/SIP)
Aplicações que exigem cabos sem silicone e sem halogênio

⚠ Considere outro se precisa de:

Aplicações com alta vibração mecânica constante sem suporte para o cabo
Ambientes com temperaturas superiores a 100 °C
Conexão direta em dispositivos com porta M8

APLICAÇÕES E USO

Processamento de alimentos (áreas de lavagem e higienização)
Sistemas de automação em ambientes com alta umidade
Conexão de sensores em linhas de envase
Ambientes submetidos a ciclos de limpeza frequentes com jatos de pressão

COMO ESCOLHER

Antes de comprar o EVF050 IFM - Cabo de Ligação M12 5m Higiênico, verifique estes pontos:

Quando escolher este cabo

Indicado quando a aplicação exige conformidade higiênica (IP69K) e resistência a agentes de limpeza químicos, típicos de indústrias de bebidas e alimentos.

Quando buscar outra opção

Considere buscar outra alternativa caso a aplicação exija cabos com raio de curvatura extremamente reduzido (menor que 49mm) ou se for necessária uma bitola de condutor superior aos 0,34mm² padrão deste modelo.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	Aço inoxidável 316L (1.4404)	Material padrão para alta resistência à corrosão.
Material de vedação	EPDM	Garante estanqueidade em ambientes úmidos.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico.
Corrente nominal	4 A	Capacidade máxima de carga suportada.

Condições Ambientais
Grau de Proteção	IP65, IP67, IP68, IP69K	Níveis de estanqueidade contra fluidos e partículas.
Temperatura ambiente	-25 a 100 °C	Faixa de operação segura.

Conexão Elétrica
Configuração	M12 angular e M12 reto	Tipo de terminação do cabo.
Diâmetro do cabo	4.9 mm	Dimensão externa nominal.

COMPATIBILIDADE

Comunicação

• Sinais Digitais (binários)

• IO-Link (compatível com mestre IO-Link com conexão M12)

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O produto possui proteção IP69K e materiais resistentes a produtos químicos.
Conexão em sensores M8	✗	A interface física é M12; requer adaptador, não é compatível nativamente.
Uso em temperaturas extremas (>100°C)	✗	Excede a faixa de temperatura operacional definida pelo fabricante.

INSTALAÇÃO

Como instalar o EVF050 IFM - Cabo de Ligação M12 5m Higiênico

Certifique-se de que o sistema esteja desenergizado antes da instalação.
Verifique a integridade dos contatos banhados a ouro no conector.
Alinhe o conector M12 angular ou reto com a porta do dispositivo.
Insira o conector e rosqueie manualmente até sentir resistência.
Utilize torquímetro para garantir o aperto (0,6 a 1,5 Nm) para assegurar a vedação IP69K.
Organize o cabo respeitando o raio de curvatura mínimo de 49mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector	Uso de ferramentas inadequadas para aperto do conector	Inspecionar vedação interna e verificar se o torque de 0,6-1,5 Nm foi respeitado.
Falha intermitente de sinal	Raio de curvatura menor que o especificado (10x diâmetro)	Inspecionar visualmente o cabo em busca de dobras pronunciadas ou vincos.
Deterioração do material de revestimento (MPPE)	Ataque químico por produto de limpeza incompatível	Verificar compatibilidade do agente de limpeza com o manual técnico do fabricante.
Perda de comunicação intermitente	Conexão mal encaixada	Desconectar, limpar os contatos e reconectar verificando o travamento do conector.

DOCUMENTAÇÃO TÉCNICA

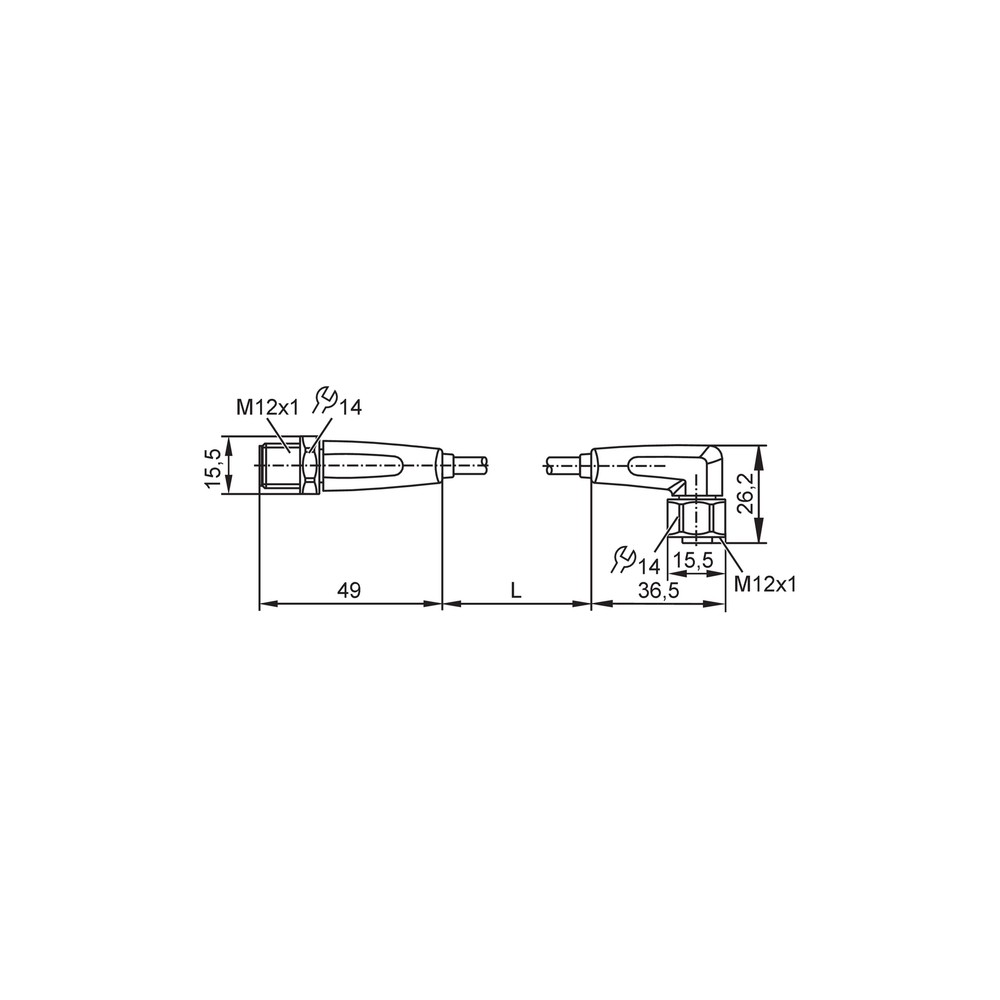

Datasheet Técnico EVF050 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVF050?

O EVF050 é um cabo de ligação com conectores M12, projetado especificamente para ambientes industriais com alta exigência de higiene, como a indústria alimentícia.

Quais são os destaques técnicos deste cabo?

As principais características incluem conectores M12 (reto e angular), comprimento de 5 metros, contatos banhados a ouro e grau de proteção IP69K, garantindo resistência contra limpeza química e alta pressão.

Este cabo é compatível com sensores de conexão M8?

Não, este cabo possui rosca M12. Para sensores ou dispositivos com conexão M8, será necessário um adaptador ou a troca por um cabo compatível com a rosca M8.

Posso utilizar este cabo em ambientes externos comuns?

Embora possa operar em ambientes secos, este produto é otimizado para áreas úmidas e higiênicas. O uso em aplicações externas genéricas representa um custo desnecessário frente a cabos padrão.

O sensor não responde, o cabo pode ser a causa?

Verifique inicialmente o aperto da conexão (torque de 0,6 a 1,5 Nm) e se há continuidade elétrica nos fios internos. Se o sensor não responder, teste a comunicação com outro cabo conhecido para eliminar falhas no cabo.

Como diagnosticar falhas físicas na capa do cabo?

Sintomas de rachaduras ou falha na isolação geralmente indicam raio de curvatura excedido ou esforço mecânico superior ao especificado (raio mínimo de 10x o diâmetro do cabo).

O produto acompanha conectores extras ou é vendido em kit?

Este item é fornecido como uma unidade individual (peça).

Por que escolher este modelo em vez de um cabo padrão?

Este modelo é superior para aplicações de higienização frequente devido ao material do invólucro (PP) e vedação em EPDM, características que cabos de PVC/PUR padrão não oferecem com a mesma resistência.

Quais cuidados são essenciais na instalação?

Para garantir a vedação IP69K, é fundamental respeitar o torque de aperto recomendado entre 0,6 e 1,5 Nm e não exceder o raio de curvatura mínimo de 49mm (10x o diâmetro).

Qual a procedência deste componente?

O produto é fabricado pela IFM Electronic, seguindo os padrões rigorosos de qualidade da marca para automação industrial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

MPPE

Polifenileno Éter Modificado, material termoplástico sem halogênio com alta estabilidade térmica e resistência química.

Raio de curvatura

Distância mínima permitida para dobrar o cabo sem danificar os condutores internos (Ref.: 10 x diâmetro do cabo).

Esforço de torção

Capacidade de suportar torções repetitivas sem ruptura (Ref.: ± 180 °/m).

316L (1.4404)

Aço inoxidável austenítico com baixo teor de carbono, ideal para ambientes corrosivos (Ref.: Material da porca).
