Cabo de Ligação IFM EVF049 M12

Pré-visualizar: EVF049 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 Reto Angular IP69K

EVF049 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 Reto Angular IP69K

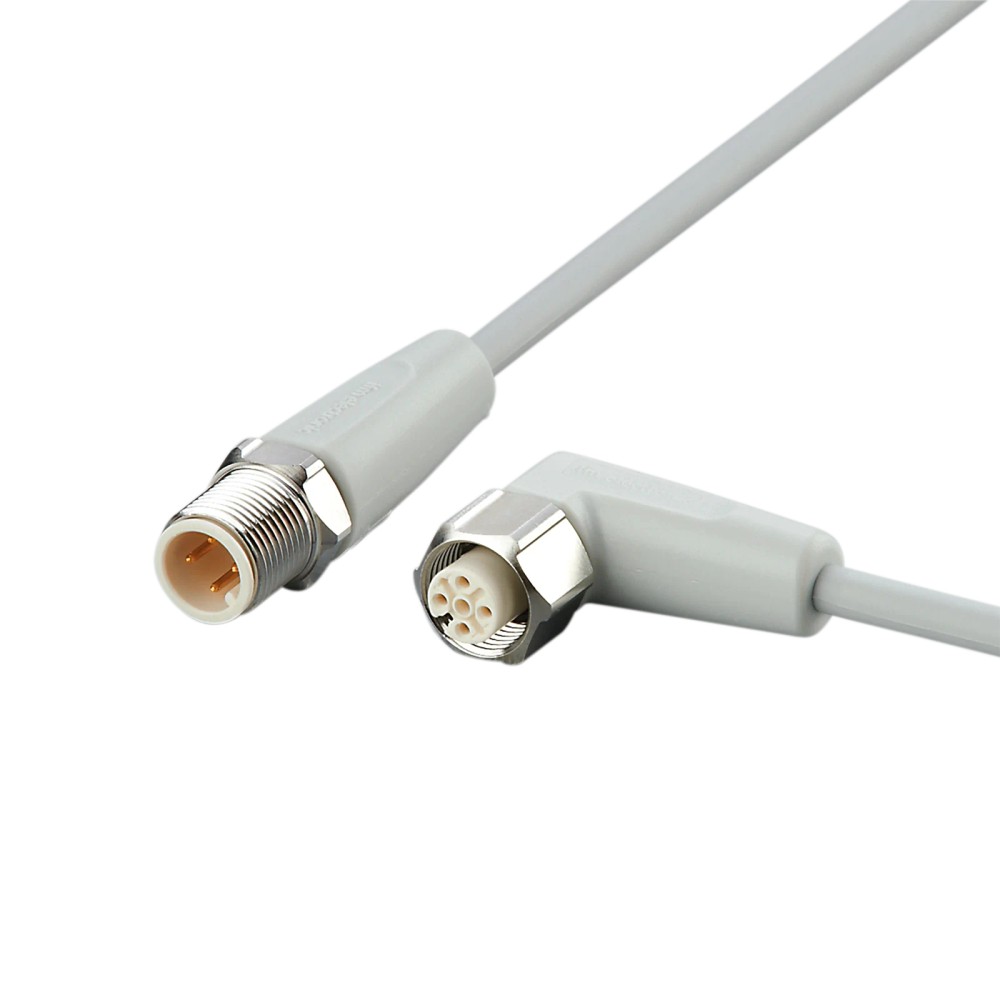

Imagem meramente ilustrativa

R$ 464,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF049
EAN: 4021179304214
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVF049 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 Reto Angular IP69K"

Destaques do Produto

Comprimento

2 m

Conexões

M12 reto para M12 angular, codificação A

Número de contatos

Tensão de operação

< 250 V AC / < 300 V DC

Grau de proteção

IP65, IP67, IP68 e IP69K

Uso indicado

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVF049, M12 reto para M12 angular, 2 m, IP65/IP67/IP68/IP69K

O IFM EVF049 é um cabo de ligação de 2 m com conexão M12 reta em uma extremidade e M12 angular na outra. É destinado a áreas úmidas e higiênicas da indústria de alimentos, conforme a descrição do fabricante. Possui contatos banhados a ouro, revestimento MPPE sem silicone e sem halogênio, e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF049
Comprimento do cabo	2 m
Conexões	1 x M12 reto e 1 x M12 angular; codificação A
Contatos	4 em cada conexão; banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio; diâmetro de 4,9 mm
Temperatura ambiente	-25 a 100 °C; em movimento: 0 a 100 °C
Classe de proteção	II

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de equipamentos com interfaces M12 de codificação A, 4 contatos, quando a configuração requerida é M12 reto para M12 angular.
Aplicações em áreas úmidas e higiênicas da indústria de alimentos, conforme a aplicação informada pelo fabricante.
Instalações cujas condições elétricas, ambientais e de movimento estejam dentro dos limites especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m ou geometria de conexão diferente da configuração reta-angular.
Não utilizar em circuitos acima da tensão de operação especificada ou com carga total superior a 4 A.
Não aplicar em temperaturas fora dos limites informados para operação fixa ou móvel.

APLICAÇÕES E USO

Aplicação declarada: conexão de dispositivos em áreas úmidas e higiênicas na indústria de alimentos. A ficha indica proteção IP65, IP67, IP68 e IP69K; a proteção efetiva depende da montagem e das condições de uso correspondentes.
Possibilidade de uso em instalação com movimento: a ficha informa aplicação móvel entre 0 e 100 °C, mais de 1 milhão de ciclos de curvatura e condições específicas de velocidade para deslocamento horizontal. Verifique também raio de flexão e torção permitidos.
Para conexão entre dispositivos M12 codificação A, confirme a pinagem e os requisitos elétricos de ambos os equipamentos; a ficha do cabo não especifica protocolos.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVF049, M12 reto para M12 angular, 2 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF049 quando

A instalação exigir cabo de 2 m, conexão M12 reta para M12 angular, codificação A e 4 contatos, e as condições de tensão, corrente, temperatura e proteção estiverem dentro dos limites da ficha.

Verifique outra configuração quando

O equipamento exigir outro comprimento, orientação de conector, codificação ou número de contatos. Confirme também se os limites elétricos e ambientais do cabo atendem à aplicação; a ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação	Tipo de produto declarado na ficha.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no cadastro do produto.
Modelo e SKU	EVF049	Código do produto.
GTIN	4021179304214	Identificador comercial informado.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação explicitamente indicada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Capacidade total informada; não exceder o limite especificado.
Classe de proteção	II	Classe de proteção elétrica declarada.
Contatos	4 por conexão, banhados a ouro	Característica das conexões M12.

Conexões elétricas
Conector	1 x M12 reto; codificação A; 4 contatos dourados	Extremidade identificada como conector.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados	Extremidade identificada como soquete.
Material do corpo das conexões	PP, sem halogênio	Material informado para o corpo do conector e do soquete.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material de bloqueio indicado para ambas as conexões.
Material da vedação	EPDM	Material de vedação indicado para a conexão angular.
Torque máximo de aperto do conector	0,6 a 1,2 Nm	Faixa de torque declarada para o M12 reto.
Torque máximo de aperto do soquete	0,6 a 1,5 Nm	Faixa de torque declarada para o M12 angular.

Cabo e materiais
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	MPPE	Material declarado para o cabo.
Construção do cabo	4 x 0,34 mm²; cada condutor com 42 x Ø 0,1 mm	Construção elétrica informada para o cabo.
Diâmetro externo	4,9 mm	Diâmetro indicado na especificação do cabo.
Cor	Cinza	Cor informada para o cabo.
Isenção de silicone	Sim	Característica especial declarada.
Isenção de halogênio	Sim	Característica declarada para o cabo e os materiais indicados.
Peso	89,3 g	Peso informado no cadastro do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a adequação depende da instalação correta e das condições definidas para cada classe.
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente informada para o produto.
Temperatura ambiente em movimento	0 a 100 °C	Faixa indicada para aplicação móvel.
Limite de temperatura cULus	Até 65 °C	A ficha apresenta essa observação para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada na ficha para condições climáticas de armazenamento.

Movimento e flexão
Ciclos de curvatura	> 1 milhão	Valor informado para os ciclos de curvatura.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; respeitar as condições e limites aplicáveis à instalação.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo especificado para aplicação flexível.
Esforço de torção	± 180 °/m	Limite de torção informado.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos
Material do invólucro	PP, sem halogênio	Material indicado para os corpos das conexões.
Material da porca/bloqueio	1.4404, aço inoxidável / 316L	Material informado para o bloqueio das conexões.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A codificação A e a configuração de 4 contatos identificam características da conexão, não confirmam compatibilidade com um protocolo.

Conexões

Elétrica Uma conexão M12 reta e uma conexão M12 angular, ambas com codificação A e 4 contatos banhados a ouro. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. A compatibilidade elétrica depende das especificações do dispositivo conectado e da atribuição dos contatos.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexão M12 codificação A, 4 contatos e requisitos elétricos compatíveis	✓	A configuração do cabo é M12 codificação A, 4 contatos, com limites de tensão e carga especificados. Confirme a atribuição dos pinos no dispositivo.
Instalação que requer conexão M12 reta em uma ponta e angular na outra	✓	Essa é a configuração física informada para o EVF049.
Dispositivo que exige codificação M12 diferente, quantidade de contatos diferente ou pinagem não compatível	✗	A ficha deste cabo especifica codificação A e 4 contatos; não confirma compatibilidade com outras codificações, contagens ou atribuições de pinos.
Circuito acima de < 250 V AC / < 300 V DC ou carga total acima de 4 A	✗	Os requisitos ultrapassariam os limites elétricos declarados para o produto.
Protocolo de comunicação específico	✗	A ficha não informa protocolo nem declara compatibilidade com protocolos específicos.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVF049, M12 reto para M12 angular, 2 m, IP65/IP67/IP68/IP69K

Confirme que os dispositivos possuem conexões compatíveis com M12 codificação A e 4 contatos, e verifique a pinagem nos documentos dos equipamentos.
Confira a tensão do circuito e a carga total; mantenha-se dentro dos limites declarados para o cabo.
Posicione o cabo de 2 m de modo que as extremidades reta e angular correspondam à disposição da instalação.
Alinhe cada conexão antes do acoplamento e aperte sem exceder o torque especificado para a respectiva extremidade.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e o limite de torção declarado.
Após a montagem, verifique o acoplamento, o encaminhamento do cabo e as condições de temperatura e proteção requeridas pela aplicação.

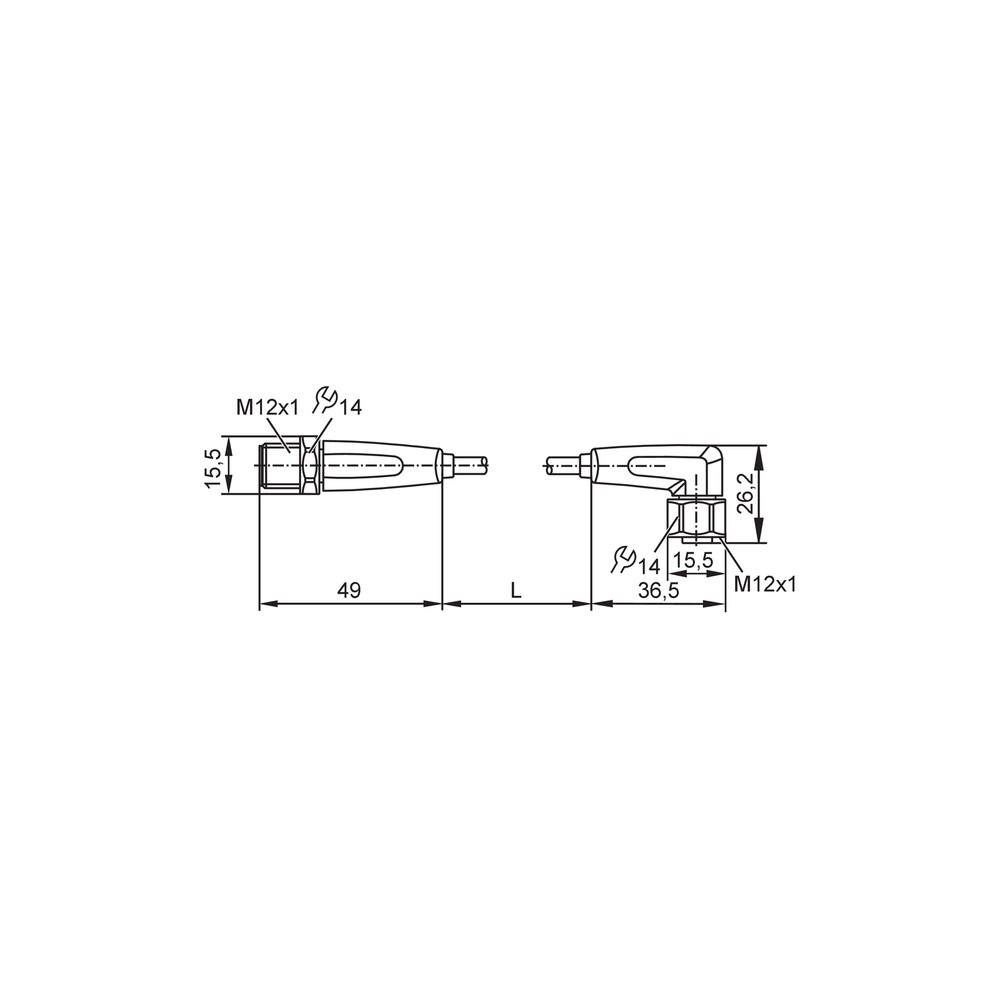

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação ou alimentação no dispositivo conectado.	Conector não totalmente acoplado, pinagem incompatível ou circuito fora dos limites elétricos.	Verifique o encaixe, compare a atribuição dos contatos com a documentação dos dispositivos e meça tensão e carga do circuito.
Conexão intermitente durante a movimentação do cabo.	Raio de curvatura ou torção fora dos limites informados, ou esforço mecânico sobre a conexão.	Inspecione o percurso do cabo e confira o raio mínimo de 10 vezes o diâmetro, o limite de torção e as condições de movimento especificadas.
Umidade observada na conexão ou falha após limpeza.	Conexão mal acoplada ou condição de instalação incompatível com o grau de proteção requerido.	Confira o assentamento das conexões, a integridade da vedação e se o uso corresponde às condições de proteção especificadas.
Aquecimento ou falha elétrica sob carga.	Tensão ou carga acima dos limites declarados, ou conexão inadequada.	Meça tensão e corrente total e compare com os limites de < 250 V AC / < 300 V DC e 4 A; inspecione o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF049 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVF049 e para que serve?

É um cabo de ligação de 2 m com uma conexão M12 reta e outra angular. O fabricante indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Quais são as conexões e os contatos do EVF049?

Ele possui conexões M12 de codificação A, uma reta e uma angular, com 4 contatos banhados a ouro em cada extremidade. A pinagem deve ser conferida com a documentação dos dispositivos conectados.

O EVF049 serve para qualquer dispositivo M12?

Não é possível afirmar compatibilidade universal. A ficha especifica codificação A e 4 contatos; confirme também pinagem, tensão, carga e requisitos do dispositivo.

Posso usar este cabo em circuito acima de 4 A?

Não, a capacidade de carga total declarada é 4 A. A ficha também especifica tensão de operação inferior a 250 V AC e a 300 V DC.

O que verificar se o dispositivo conectado não liga?

Confira primeiro o acoplamento das conexões, a pinagem e a presença da tensão correta. Verifique se o circuito respeita os limites de tensão e carga do cabo antes de substituí-lo.

Por que a conexão fica intermitente quando o cabo se movimenta?

Uma causa possível é flexão, torção ou esforço mecânico fora dos limites informados. Inspecione o percurso, o raio de curvatura e as conexões antes de trocar o cabo.

Como escolher entre este cabo e outro modelo?

Escolha o EVF049 se forem necessários 2 m, codificação A, 4 contatos e configuração M12 reta para angular. Se comprimento, orientação ou codificação forem diferentes, procure uma configuração que corresponda aos requisitos da instalação.

O produto acompanha acessórios?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. Não há acessórios especificados como inclusos.

Como devo instalar e apertar as conexões?

Alinhe as conexões antes de acoplar e respeite o torque de 0,6 a 1,2 Nm no M12 reto e de 0,6 a 1,5 Nm no M12 angular. Em instalação flexível, mantenha o raio mínimo indicado na ficha.

Este cabo é adequado para aplicação móvel?

A ficha informa temperatura ambiente móvel de 0 a 100 °C e condições de velocidade de até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². A instalação também deve respeitar os limites de flexão e torção.

GLOSSÁRIO TÉCNICO

Codificação A

Tipo de codificação especificado para as conexões M12 do cabo; deve corresponder à interface do dispositivo conectado. (Ref.: Conexões elétricas)

IP69K

Grau de proteção declarado para o produto; a adequação depende das condições de instalação e uso correspondentes. (Ref.: Grau de proteção)

MPPE

Material especificado para o revestimento do cabo. (Ref.: Material do cabo)

Raio de flexão

Raio mínimo permitido para dobrar o cabo em aplicação flexível, indicado como 10 vezes o diâmetro do cabo. (Ref.: Raio mínimo de flexão em aplicação flexível)

Capacidade de carga total

Limite de corrente total especificado para o cabo. (Ref.: Capacidade de carga total)
