Cabo de Ligação IFM EVF048 M12

Pré-visualizar: EVF048 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 1m IP69K

EVF048 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 1m IP69K

Imagem meramente ilustrativa

R$ 457,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF048
EAN: 4021179303583
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVF048 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 1m IP69K"

Destaques do Produto

Comprimento

1 m

Configuração

M12 reto e M12 angular, codificação A, 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Material e composição

MPPE; sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF048 M12, 1 m, IP69K

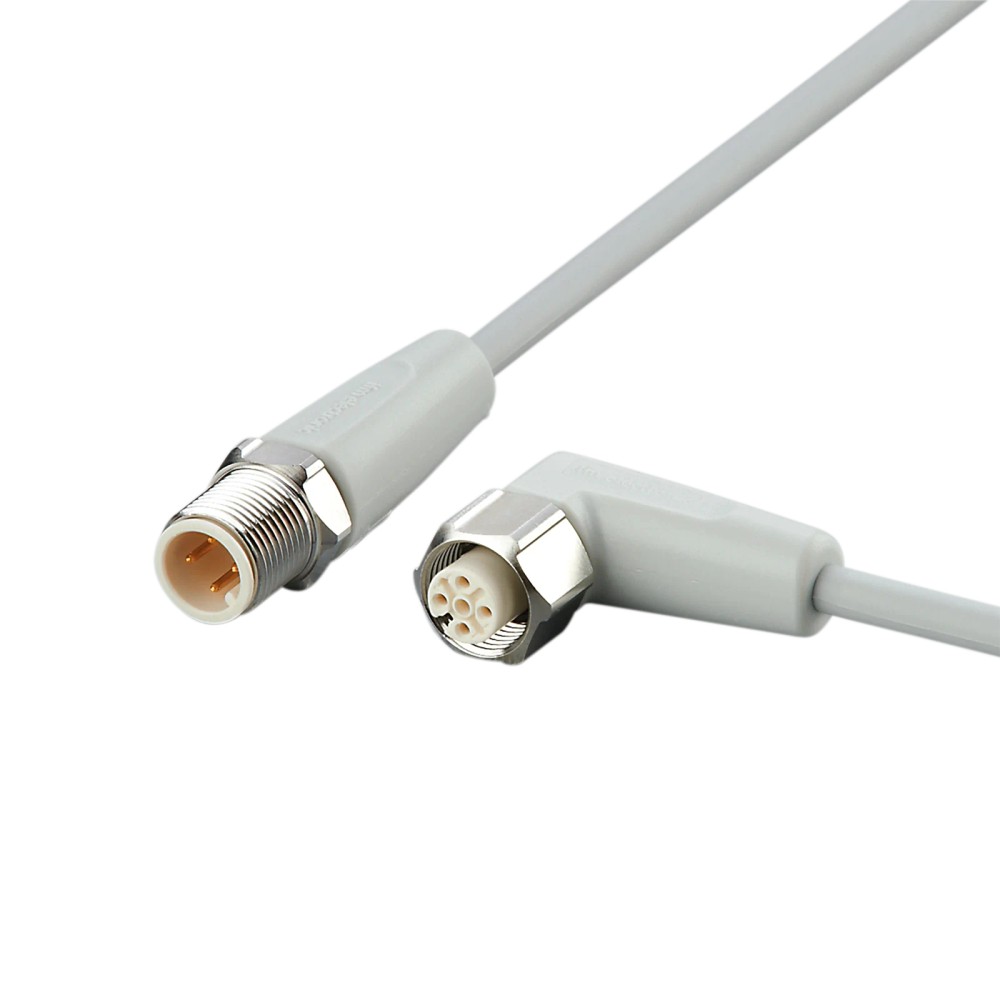

O IFM EVF048 é um cabo de ligação de 1 m com conectores M12 reto e angular, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e revestimento em MPPE sem silicone e sem halogênio. Sua tensão de operação é inferior a 250 V AC e a capacidade de carga total é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante e modelo	IFM EVF048
Tipo	Cabo de ligação
Comprimento	1 m
Conexões	M12 reto e M12 angular; codificação A; 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Revestimento do cabo	MPPE, sem silicone e sem halogênio
Contatos	4 contatos banhados a ouro
Peso	59,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões que requerem cabo M12 codificação A com um conector reto e um conector angular, ambos com 4 contatos.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação indicada na ficha.
Montagens que precisam de proteção IP65, IP67, IP68 ou IP69K, respeitando as condições de instalação e acoplamento.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir comprimento diferente de 1 m sem confirmar se a instalação admite essa medida.
Não utilize em condições que excedam os limites elétricos ou ambientais informados na ficha.
Não presuma compatibilidade com conectores de codificação, número de contatos ou geometria diferentes; confirme o encaixe e a atribuição dos pinos do dispositivo.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos.
Possibilidade de uso em instalações com movimentos do cabo, desde que a montagem respeite o raio mínimo de flexão, a velocidade e as demais condições móveis especificadas na ficha.
A ficha declara graus de proteção IP65, IP67, IP68 e IP69K; confirme que conectores e acoplamentos estejam montados corretamente para a condição de exposição prevista.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF048 M12, 1 m, IP69K, verifique estes pontos:

Escolha o EVF048 quando

A instalação exigir cabo de 1 m, conexão M12 codificação A de 4 contatos, uma extremidade reta e outra angular, e os limites elétricos e ambientais da ficha forem atendidos.

Considere outra configuração quando

A distância de ligação, a codificação, o número de contatos ou a forma dos conectores necessários forem diferentes. A ficha deste produto não especifica outras versões compatíveis; compare os requisitos do equipamento com o datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Identificação do fabricante indicada no anúncio.
Modelo / SKU	EVF048	Código do produto indicado no anúncio.
GTIN	4021179303583	Identificador comercial informado na ficha.
Tipo de produto	Cabo de ligação	Classificação do componente.

Área de aplicação
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Valor declarado para a capacidade de carga total.
Classe de proteção	II	Classificação indicada na ficha.

Conexões elétricas
Conector	1 × M12 reto; codificação A; 4 contatos dourados	Configuração especificada para a extremidade conector.
Soquete	1 × M12 angular; codificação A; 4 contatos dourados	Configuração especificada para a extremidade soquete.
Corpo dos conectores	PP, sem halogênio	Material informado para o corpo das conexões.
Bloqueio	Aço inoxidável 1.4404 / 316L	Material especificado para os elementos de bloqueio.
Material da vedação	EPDM	Material de vedação especificado para a conexão.
Torque máximo de aperto do conector reto	0,6...1,2 Nm	Limite informado para o conector reto.
Torque máximo de aperto do soquete angular	0,6...1,5 Nm	Limite informado para o soquete angular.

Dados mecânicos
Comprimento do cabo	1 m	Comprimento nominal informado no anúncio.
Construção do cabo	4 × 0,34 mm² (42 × Ø 0,1 mm)	Composição dos condutores conforme os dados técnicos disponíveis.
Diâmetro do cabo	4,9 mm	Diâmetro informado para o cabo.
Cor do cabo	Cinza	Cor indicada na ficha.
Material do revestimento	MPPE	Material de revestimento declarado.
Peso	59,5 g	Massa indicada nos dados do produto.
Esforço de torção	± 180 °/m	Valor especificado para o esforço de torção.
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro de 4,9 mm.
Ciclos de curvatura	> 1 milhão	Quantidade indicada na ficha para ciclos de curvatura.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; o resultado depende da montagem e do acoplamento corretos.
Temperatura ambiente	-25...100 °C; cULus: até 65 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente em movimento	0...100 °C; cULus: até 65 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada nos dados de armazenamento.

Características de composição
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada para o cabo; o corpo dos conectores também é informado como sem halogênio.
Contatos	Banhados a ouro	Acabamento especificado para os contatos.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O cabo é um componente de conexão; a compatibilidade de sinal depende dos dispositivos e da atribuição dos pinos.

Conexões

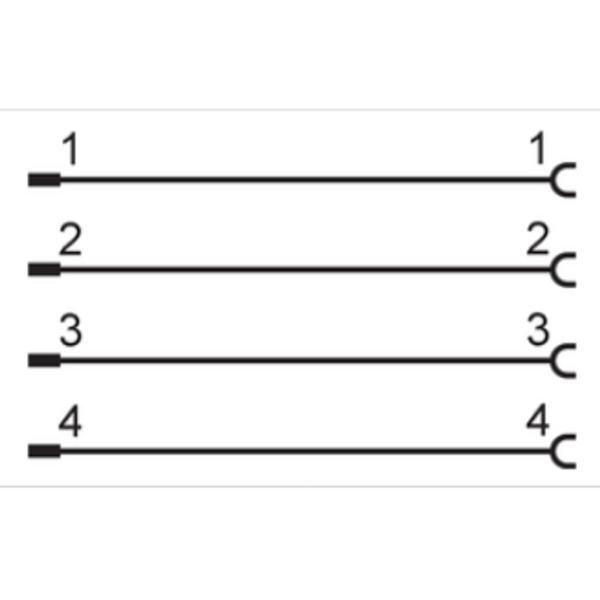

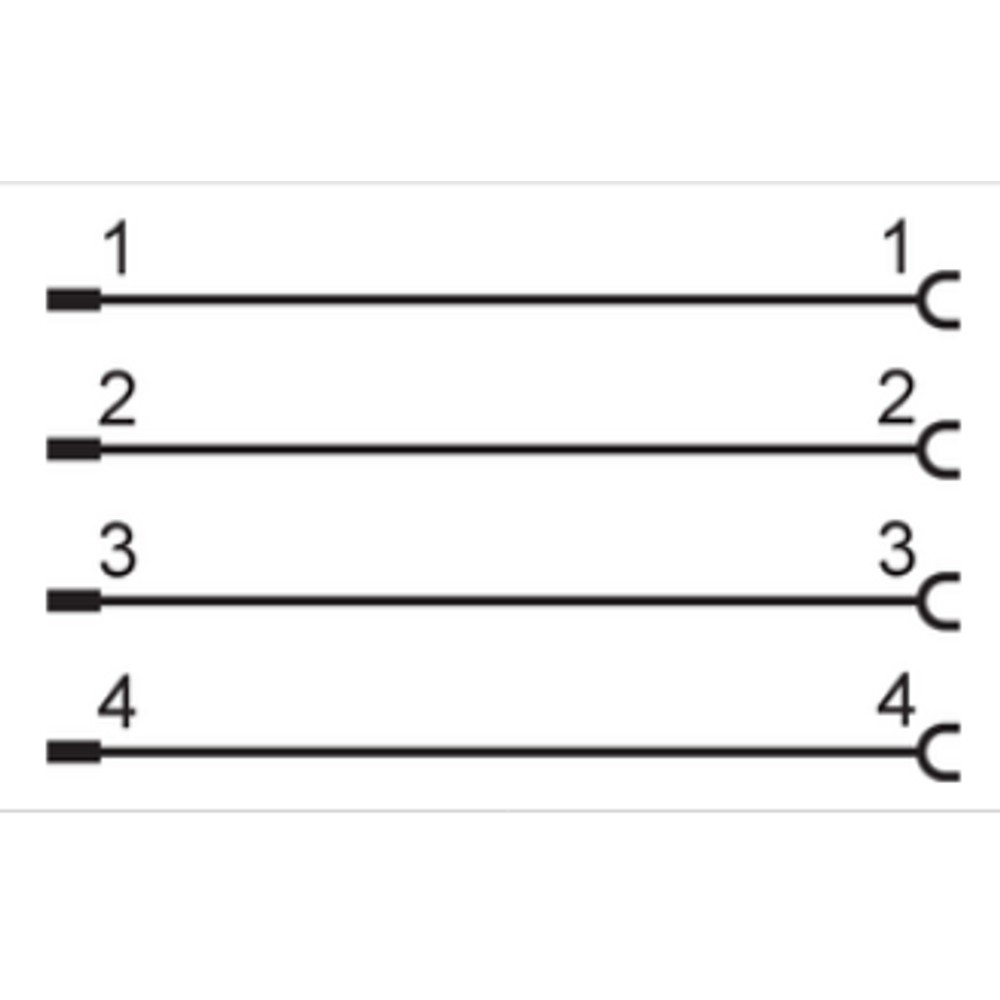

Elétrica Um conector M12 reto e um conector M12 angular, ambos com codificação A e 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Verifique a pinagem e os limites elétricos dos equipamentos conectados.

Processo Não se aplica: trata-se de um cabo elétrico com conectores M12, não de uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 codificação A e 4 contatos, com pinagem correspondente	✓	A ficha especifica conectores M12 codificação A com 4 contatos nas duas extremidades; a correspondência da pinagem deve ser confirmada no equipamento.
Instalação que exige uma extremidade M12 reta e outra angular	✓	Essa configuração está especificada para o EVF048.
Circuito dentro dos limites de tensão e capacidade de carga informados	✓	A ficha informa < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Conexão que requer outro tipo de codificação ou outro número de contatos	✗	A ficha especifica codificação A e 4 contatos; não há dados que confirmem compatibilidade com configurações diferentes.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolo; a compatibilidade de comunicação não pode ser confirmada apenas com os dados deste cabo.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF048 M12, 1 m, IP69K

Confirme que os equipamentos possuem conexões M12 codificação A com 4 contatos e verifique a pinagem nos respectivos documentos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione os conectores e as superfícies de vedação; não instale se houver dano ou contaminação visível.
Alinhe os conectores antes de acoplar e evite forçar ou cruzar a rosca.
Aperte respeitando os limites indicados: 0,6...1,2 Nm no conector reto e 0,6...1,5 Nm no soquete angular.
Posicione o cabo respeitando o raio mínimo de flexão e os limites ambientais e de movimento aplicáveis à instalação.

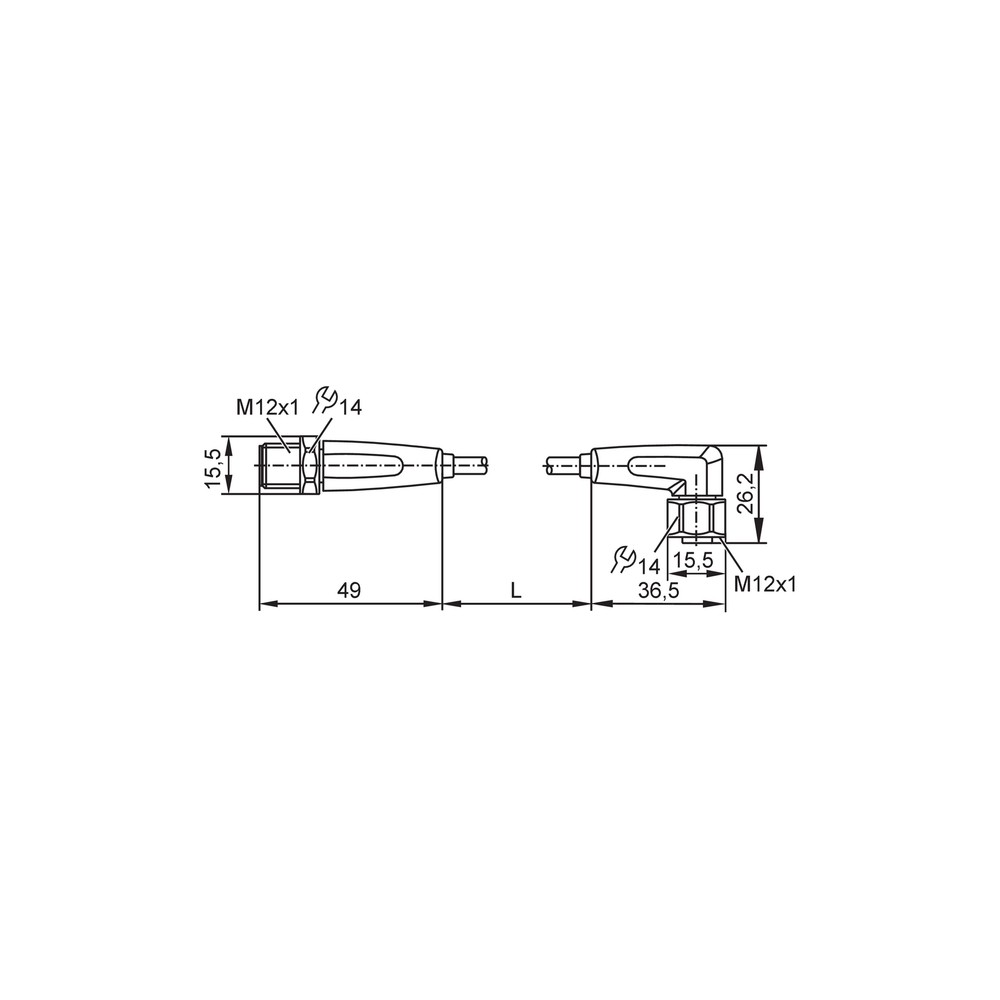

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há continuidade elétrica entre os equipamentos conectados.	Conector não totalmente acoplado, contato danificado ou incompatibilidade de pinagem.	Desenergize o circuito, confira o acoplamento e compare a pinagem dos dois equipamentos com a documentação correspondente.
A conexão apresenta interrupções quando o cabo se move.	Possível dano por flexão fora do raio mínimo ou por movimento além das condições especificadas.	Inspecione o trajeto e procure danos visíveis; compare raio de flexão, velocidade e aceleração da instalação com os limites da ficha.
Há umidade ou contaminação na conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada para a condição de exposição.	Verifique o estado da vedação, a limpeza das superfícies e o acoplamento; confirme o procedimento e a condição de proteção no datasheet.
A conexão não acopla corretamente ao equipamento.	Diferença de codificação, número de contatos ou geometria da interface.	Confira se ambas as interfaces são M12 codificação A, com 4 contatos, e se a configuração reta/angular corresponde à montagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF048 (Datasheet) Desenho em escala IFM EVF048 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVF048 e onde é indicado?

É um cabo de ligação M12 de 1 m, indicado para áreas úmidas e higiênicas na indústria de alimentos. Possui uma extremidade reta e outra angular.

O que acompanha o EVF048?

A ficha identifica o produto como um cabo de ligação com dois conectores integrados. Não há acessórios adicionais informados.

O EVF048 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: a ficha especifica codificação A e 4 contatos. Verifique também a pinagem e a geometria das interfaces dos equipamentos.

Posso usar este cabo em um circuito que exige mais de 4 A?

A ficha informa capacidade de carga total de 4 A, portanto não selecione o cabo para uma exigência superior a esse valor. Confirme também a tensão e as condições do circuito.

Este cabo é adequado para uma instalação que precisa de outro comprimento?

O EVF048 informado tem 1 m. Se a instalação exigir outro comprimento, procure uma configuração cuja medida seja confirmada na respectiva ficha.

O cabo é incompatível com conectores de codificação diferente?

A ficha especifica codificação A; não declara compatibilidade com outras codificações. Compare a codificação das duas interfaces antes de selecionar.

O que verificar se a conexão não conduz sinal ou energia?

Confira se os conectores estão completamente acoplados e se a pinagem corresponde à dos equipamentos. Com o circuito desenergizado, inspecione também os contatos e procure danos.

Por que a conexão pode apresentar falhas quando o cabo se movimenta?

Flexão ou movimento fora das condições especificadas pode causar danos. Inspecione o cabo e compare o raio de flexão, a velocidade e a aceleração da instalação com os dados técnicos.

Como instalar o EVF048 sem danificar os conectores?

Alinhe as interfaces antes de acoplar, evite forçar a rosca e respeite os torques indicados no datasheet. Desenergize o circuito antes de conectar ou desconectar.

É necessário comprar um kit para usar o EVF048?

A ficha descreve o EVF048 como um cabo com conectores M12 integrados e não informa acessórios incluídos. Verifique se os equipamentos da instalação possuem interfaces compatíveis.

GLOSSÁRIO TÉCNICO

Codificação M12

Configuração mecânica da interface M12 que auxilia na identificação e no acoplamento compatível. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para a proteção do componente contra ingresso de agentes externos, conforme condições de ensaio e montagem. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de flexão

Menor raio de curvatura indicado para o cabo em aplicação flexível. (Ref.: mín. 10 × diâmetro do cabo)

Capacidade de carga total

Limite de corrente declarado para a carga total do cabo. (Ref.: 4 A)

MPPE

Material informado para o revestimento do cabo. (Ref.: material do revestimento)
