Cabo de Ligação IFM EVF046

Pré-visualizar: EVF046 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 0,3m M12 IP69K

EVF046 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 0,3m M12 IP69K

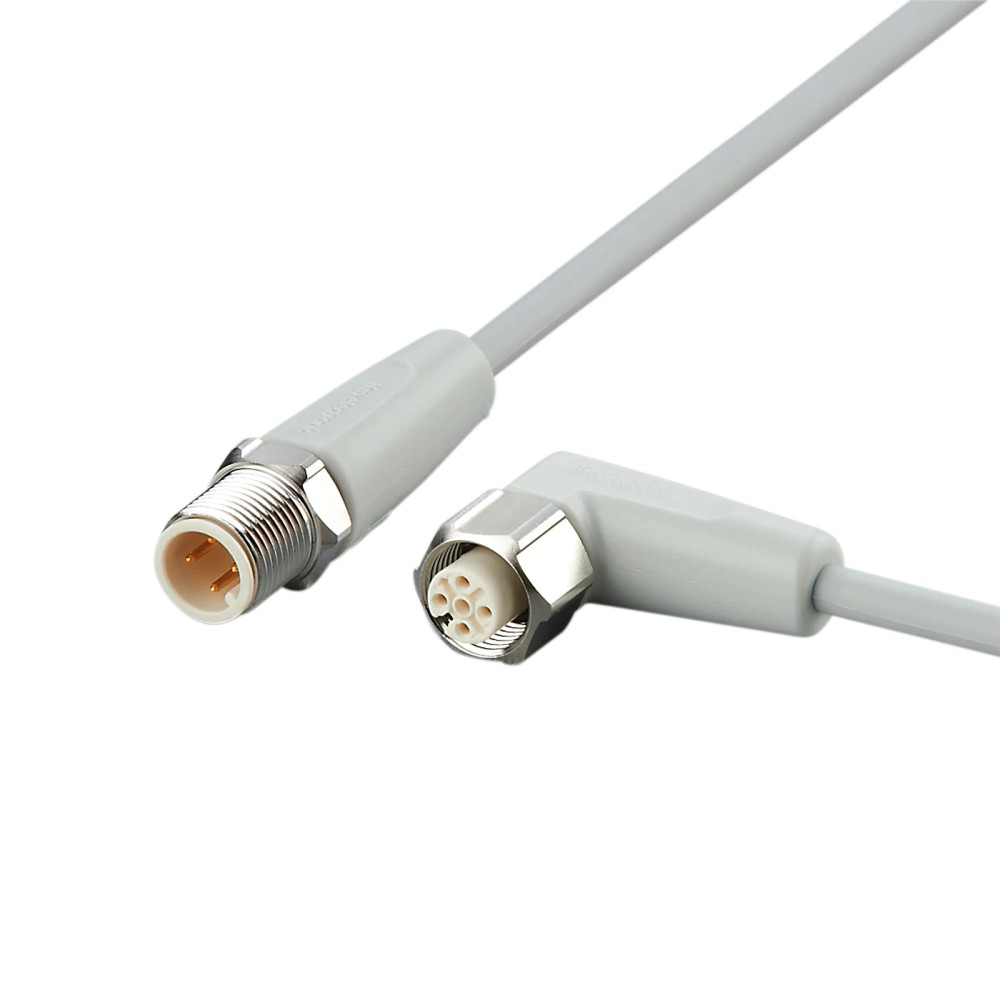

Imagem meramente ilustrativa

R$ 422,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF046
EAN: 4021179296380
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVF046 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 0,3m M12 IP69K"

Destaques do Produto

Comprimento

0,3 m

Grau de proteção

IP69K

Tipo de conexão

M12

Corrente máxima

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF046 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 0,3m M12 IP69K

O Cabo de Ligação EVF046 da IFM é uma solução robusta projetada especificamente para ambientes industriais com exigências higiênicas severas. Com 0,3 metros, oferece resistência a processos de limpeza intensivos devido ao grau de proteção IP69K e construção em materiais atóxicos. Seus contatos banhados a ouro e porca em aço inoxidável 316L garantem conexões elétricas confiáveis e duradouras.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVF046
Comprimento	0,3 m
Proteção	IP69K
Material	MPPE
Porca	Aço Inoxidável 1.4404
Tensão	< 250 V AC
Sem Silicone/Halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas com necessidade de limpeza IP69K.
Aplicações em áreas úmidas com presença de agentes químicos de lavagem.
Sistemas que exigem conexões M12 codificação A com alta confiabilidade.
Ambientes que requerem materiais sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Ambientes com temperaturas operacionais superiores a 100°C.
Aplicações com tensão de operação acima de 250V AC/300V DC.
Uso em locais onde a resistência química a agentes de limpeza específicos não tenha sido validada via datasheet.
Instalação com raios de curvatura inferiores a 10x o diâmetro do cabo.

APLICAÇÕES E USO

Indústria alimentícia: conexão de sensores em zonas de lavagem.
Sistemas de automação com exigência de sanitização frequente.
Equipamentos industriais expostos a agentes químicos de limpeza.
Aplicações que exigem cabos sem halogênio e sem silicone para conformidade ambiental.

COMO ESCOLHER

Antes de comprar o EVF046 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 0,3m M12 IP69K, verifique estes pontos:

Quando escolher este cabo

Selecione o EVF046 quando sua aplicação exigir conformidade com padrões de higiene, resistência à corrosão (aço inox) e capacidade de lavagem IP69K. É ideal para cabos de curta distância onde a confiabilidade elétrica não pode ser comprometida.

Quando buscar outra alternativa

Busque cabos padrão (não higiênicos) se o ambiente for seco e sem exigências de sanitização, ou se o comprimento de 0,3m for insuficiente, necessitando de metragens customizadas.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (Aço inoxidável 316L)	Garante resistência à corrosão em ambientes de alta higiene.
Material de vedação	EPDM	Material elastômero resistente a produtos químicos de limpeza.

Dados Elétricos
Tensão de operação	< 250V AC	Limite de segurança elétrica para operação contínua.
Capacidade de carga	4A	Corrente máxima suportada pelo conjunto de contatos.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra entrada de partículas e água.
Temperatura ambiente	-25 a 100°C	Intervalo de temperatura operacional para integridade dos materiais.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais PNP/NPN

• IO-Link

Conexões

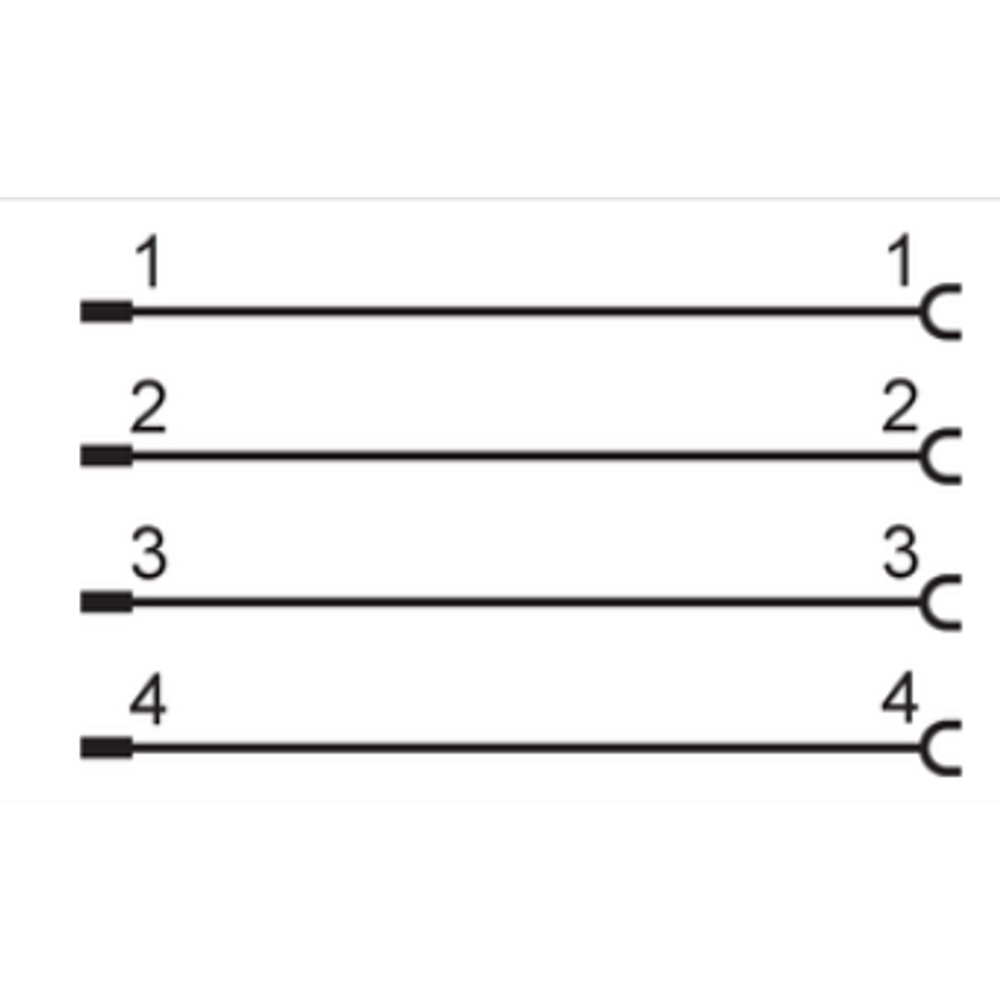

Elétrica 1 x M12 reto e 1 x M12 angular, 4 polos, codificação A.

Processo Conector M12 angular para conexão ao sensor ou dispositivo de campo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	Possui certificação IP69K e materiais resistentes à corrosão.
Instalação fixa em máquina (vibração)	✓	Porca de aço inox 316L garante travamento seguro contra vibrações.
Ambientes com alta interferência eletromagnética	✗	Este modelo é um cabo de conexão padrão; se for necessária blindagem contra EMI, verifique modelos blindados da linha IFM.

INSTALAÇÃO

Como instalar o EVF046 IFM - Cabo de Ligação IFM Áreas Úmidas e Higiênicas 0,3m M12 IP69K

Verifique a compatibilidade do conector (M12 codificação A) com o dispositivo de campo.
Certifique-se de que a rosca do conector esteja limpa e livre de resíduos.
Posicione o cabo evitando tensões mecânicas ou dobras acentuadas.
Rosqueie manualmente o conector até o encosto inicial.
Utilize chave dinamométrica para aplicar torque de 0,6 a 1,5 Nm para garantir a vedação IP69K.
Realize o teste de continuidade elétrica no sistema após a instalação.

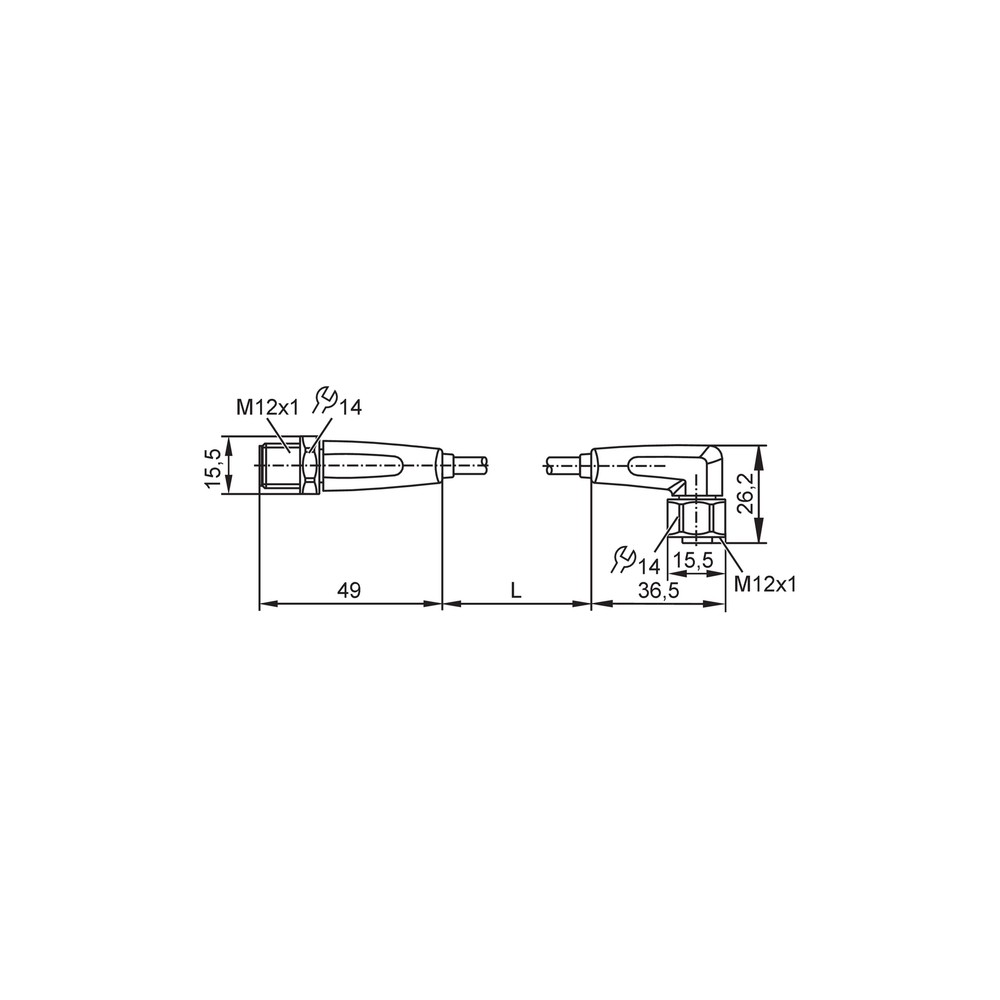

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector/oxidação.	Torque de aperto fora da especificação (0,6-1,5 Nm).	Inspecionar vedação interna e aplicar torque recomendado.
Interrupção intermitente de sinal.	Raio de curvatura menor que 10x o diâmetro do cabo.	Verificar se há dobras bruscas próximas ao conector.
Ressecamento da isolação MPPE.	Exposição a temperaturas acima de 100°C.	Medir a temperatura ambiente do local de instalação.
Corte ou rompimento da capa do cabo.	Desgaste mecânico por fricção.	Inspeção visual da integridade do cabo em toda a extensão.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVF046 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVF046?

Este é um cabo de ligação industrial da IFM, projetado para conexão elétrica em aplicações de áreas úmidas e higiênicas. Ele conta com conectores M12 (reto e angular) com contatos banhados a ouro e grau de proteção IP69K.

Quais são as características físicas principais deste cabo?

O cabo possui um comprimento de 0,3 metros, diâmetro de 4,9 mm, quatro condutores de 0,34 mm² e é livre de halogênio e silicone, garantindo compatibilidade com ambientes de higiene rigorosa.

Este cabo pode ser usado em qualquer ambiente industrial?

Ele não é recomendado para aplicações fora da indústria alimentícia ou áreas que não exijam proteção contra lavagem de alta pressão (IP69K), pois o custo-benefício de um material higiênico seria desnecessário em ambientes secos comuns.

Existem restrições de temperatura ou tensão para este cabo?

Não, este modelo não é indicado para aplicações que excedam os limites térmicos de operação de -25 a 100 °C ou que demandem tensões acima de 250 V AC.

Como diagnosticar falhas na conexão deste cabo?

Se houver falha de sinal, verifique primeiro a integridade do cabo quanto a cortes ou danos mecânicos e confirme se o torque de aperto dos conectores está entre 0,6 e 1,5 Nm para garantir a vedação.

O que causa perda de sinal intermitente no cabo?

Sintomas como intermitência na leitura do sensor podem indicar oxidação nos contatos ou entrada de umidade, verifique se a vedação EPDM não foi danificada durante a instalação.

Por que escolher este modelo em vez de cabos M12 comuns?

Este cabo M12 é uma solução fixa e selada para ambientes higiênicos, diferindo de cabos padrão não blindados ou sem certificação IP69K que não resistiriam a agentes químicos de limpeza.

Como decidir entre o EVF046 e um cabo comum?

A escolha depende da necessidade de resistência a ciclos de lavagem agressivos; se a aplicação for higiênica, o EVF046 é obrigatório, enquanto em automação predial simples, cabos padrão são suficientes.

Quais cuidados tomar na instalação?

Certifique-se de não torcer excessivamente o cabo durante a instalação, respeitando o raio de flexão mínimo de 10 vezes o diâmetro do cabo para evitar fadiga dos condutores internos.

Qual a origem e qualidade do material de construção?

O produto possui procedência garantida pela IFM, sendo fabricado com materiais de alta performance, como o aço inoxidável 1.4404 na porca de travamento, ideal para evitar corrosão.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura que o componente suporta lavagem com alta pressão e alta temperatura (Ref.: DIN 40050-9).

MPPE

Polifenileno éter modificado, material isolante do cabo conhecido por excelente resistência dielétrica e térmica.

Codificação A

Padrão de pinagem em conectores M12 mais comum para sensores e atuadores, garantindo a posição correta dos pinos.

1.4404

Aço inoxidável 316L, resistente à corrosão, utilizado nos elementos de bloqueio para garantir higiene (Ref.: AISI 316L).

Sem halogênio

Propriedade do material que não libera gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em incêndios.
