Cabo de Ligação IFM EVF045 M12

Pré-visualizar: EVF045 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 10m IP69K

EVF045 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 10m IP69K

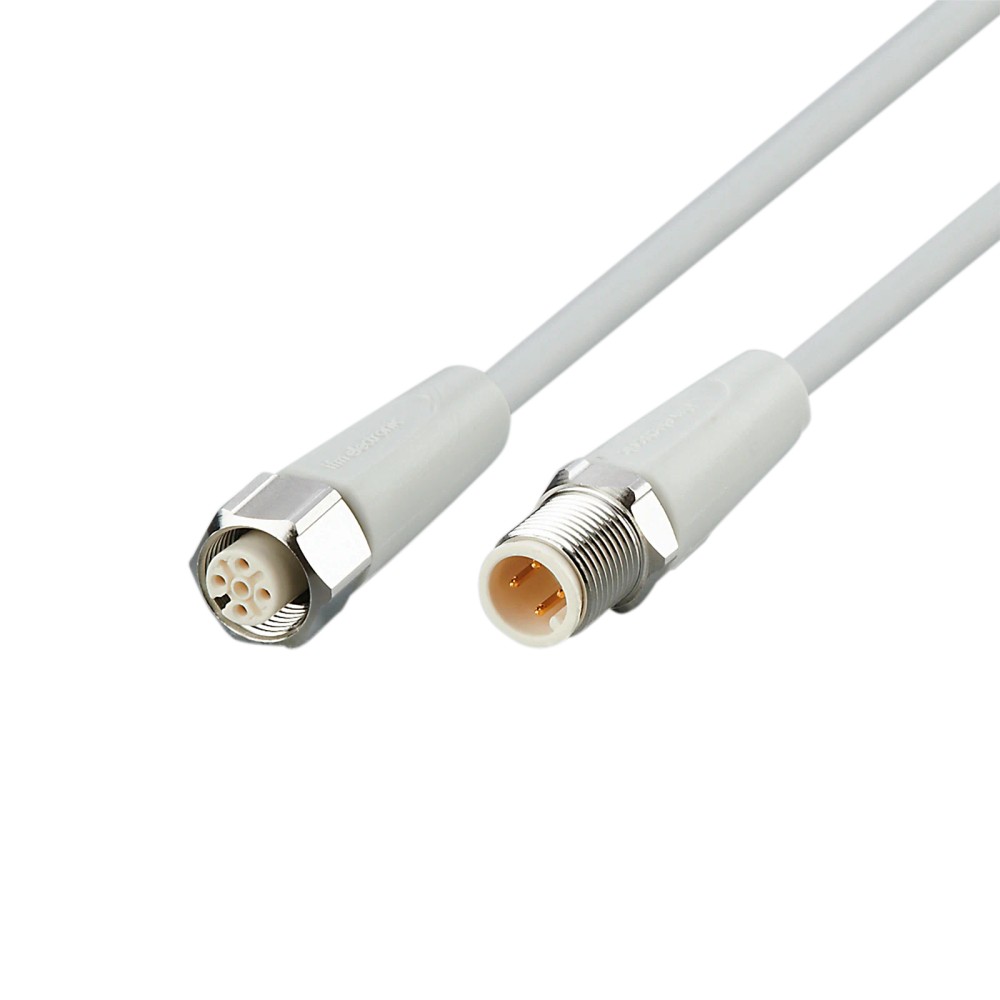

Imagem meramente ilustrativa

R$ 574,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF045
EAN: 4021179304160
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVF045 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 10m IP69K"

Destaques do Produto

Comprimento

10 m

Conectores

M12 reto, 4 polos, codificação A

Proteção

IP65, IP67, IP68 e IP69K

Tensão máxima informada

< 250 V AC / < 300 V DC

Corrente nominal

4 A; 3 A para capacidade de corrente total UL

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF045 M12, 4 polos, 10 m, IP69K, para indústria alimentícia

O IFM EVF045 é um cabo de ligação de 10 m com conectores M12 retos de 4 polos e codificação A, para conexão em áreas úmidas e higiênicas da indústria de alimentos. Possui contatos banhados a ouro, revestimento MPPE sem silicone e sem halogênio, e grau de proteção informado de IP65, IP67, IP68 e IP69K. A tensão de operação é inferior a 250 V AC ou 300 V DC, e a corrente nominal é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF045
Marca	IFM
Comprimento	10 m
Conexões	M12 reto, 4 polos, codificação A, em ambas as extremidades
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC; < 300 V DC
Corrente nominal	4 A; capacidade de corrente total UL: 3 A
Material do cabo	MPPE; cinza; Ø 4,9 mm; 4 x 0,34 mm²
Temperatura de operação	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface M12, 4 polos, codificação A, em áreas úmidas e higiênicas da indústria de alimentos, respeitando os limites elétricos e ambientais especificados.
Instalações que requerem cabo de 10 m, proteção informada IP65/IP67/IP68/IP69K e materiais sem silicone e sem halogênio.

⚠ Considere outro se precisa de:

Não selecionar para tensão igual ou superior a 250 V AC ou 300 V DC, ou corrente acima dos limites aplicáveis: 4 A nominal e 3 A de capacidade de corrente total UL.
Não selecionar quando o equipamento exigir conector diferente de M12 reto, 4 polos, codificação A, ou comprimento distinto de 10 m sem validar a compatibilidade da instalação.

APLICAÇÕES E USO

Aplicação declarada: ligação de componentes em áreas úmidas e higiênicas da indústria de alimentos; a ficha também informa proteção IP65, IP67, IP68 e IP69K.
Possibilidade baseada nas especificações: instalações com deslocamento do cabo, desde que respeitem a velocidade máxima declarada de 3,3 m/s nas condições de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A instalação deve respeitar a faixa de temperatura aplicável à condição fixa ou móvel e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo; as condições específicas de lavagem ou exposição devem ser verificadas no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF045 M12, 4 polos, 10 m, IP69K, para indústria alimentícia, verifique estes pontos:

Escolha o EVF045 quando

A aplicação exigir cabo de ligação de 10 m com M12 reto, 4 polos, codificação A nas duas extremidades, e os limites de tensão, corrente e temperatura do cabo forem atendidos.

Considere outra configuração quando

A conexão requerida tiver outra codificação, número de polos, geometria ou comprimento. Confirme também a corrente aplicável, especialmente se a instalação estiver sujeita ao limite UL de 3 A.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca informada para o produto.
Modelo / SKU	EVF045	Identificação do cabo.
GTIN	4021179304160	Código de identificação comercial.
Tipo de produto	Cabo de ligação	Categoria funcional informada.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.

Conexões e construção
Conector lado 1	M12 reto, 4 polos, codificação A	Interface física declarada para uma extremidade.
Conector lado 2	Soquete M12 reto, 4 polos, codificação A	Interface física declarada para a outra extremidade.
Contatos	4 por conector, banhados a ouro	Material/acabamento dos contatos informado.
Corpo dos conectores	PP, sem halogênio	Material declarado para os corpos dos conectores.
Material das porcas de bloqueio	1.4404, aço inoxidável 316L	Material declarado para o bloqueio.
Vedação	EPDM	Material de vedação informado para o lado do soquete.
Torque máximo de aperto, lado do conector	0,6...1,2 Nm	Faixa declarada para o lado do conector.
Torque máximo de aperto, lado do soquete	0,6...1,5 Nm	Faixa declarada para o lado do soquete.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite de operação declarado.
Tensão de operação DC	< 300 V DC	Limite de operação declarado.
Corrente nominal	4 A	Capacidade de corrente total informada na ficha.
Capacidade de corrente total UL	3 A	Limite informado para a classificação UL.
Classe de proteção	II	Classificação declarada na ficha.

Cabo
Comprimento	10 m	Comprimento nominal do cabo.
Material do revestimento	MPPE	Material declarado para o revestimento.
Especificação do cabo	Cinza, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões informadas.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Ciclos de curvatura	> 1 Mio.	Valor declarado; condições de ensaio não detalhadas no contexto.
Raio mínimo de curvatura	10 x diâmetro do cabo	Limite mínimo informado; para aplicação flexível também consta mínimo de 10 x diâmetro.
Velocidade de movimento	Máx. 3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da conexão corretamente montada e vedada.
Temperatura de operação	-25...100 °C	Faixa de operação informada.
Temperatura ambiente móvel	0...100 °C	Faixa declarada para condição móvel.
Aviso de temperatura ambiente cULus	...65 °C	Limite indicado no campo cULus da ficha.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada na ficha.

Dados físicos e regulatórios
Peso	326 g	Peso informado no conjunto de atributos do produto.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade deve ser verificada pela interface física, pinagem e requisitos elétricos do equipamento conectado.

Conexões

Elétrica Conector M12 reto de 4 polos, codificação A, em uma extremidade, e soquete M12 reto de 4 polos, codificação A, na outra. Contatos dourados. Tensão < 250 V AC ou < 300 V DC; corrente nominal 4 A, com capacidade de corrente total UL de 3 A.

Processo Não possui conexão de processo informada; trata-se de um cabo de ligação com conectores M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexões M12 retas, 4 polos, codificação A, e requisitos elétricos dentro dos limites informados	✓	A configuração física e os limites elétricos correspondem aos dados declarados para o cabo; confirmar a pinagem exigida pelos equipamentos.
Aplicação com tensão superior ou igual a 250 V AC ou 300 V DC	✗	A tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC.
Aplicação UL com corrente total acima de 3 A	✗	A capacidade de corrente total UL informada é 3 A.
Equipamento que exige outro número de polos ou outra codificação M12	✗	O cabo tem conectores de 4 polos com codificação A; não há evidência de compatibilidade mecânica ou elétrica com outras configurações.
Área úmida ou higiênica na indústria de alimentos, dentro das condições ambientais especificadas	✓	A aplicação indicada inclui essas áreas e a ficha declara grau de proteção IP65, IP67, IP68 e IP69K; a montagem deve preservar a vedação.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF045 M12, 4 polos, 10 m, IP69K, para indústria alimentícia

Confirme que os dois equipamentos possuem interfaces compatíveis M12, 4 polos, codificação A, e verifique a pinagem exigida por cada equipamento.
Desenergize os circuitos antes de conectar ou desconectar o cabo.
Posicione o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Alinhe os conectores M12 sem forçar a rosca e acople-os corretamente às interfaces correspondentes.
Aperte respeitando a faixa especificada para cada lado: 0,6...1,2 Nm no conector e 0,6...1,5 Nm no soquete.
Inspecione o assentamento das vedações e o encaminhamento do cabo antes de energizar; confirme que tensão, corrente e temperatura permanecem dentro dos limites aplicáveis.

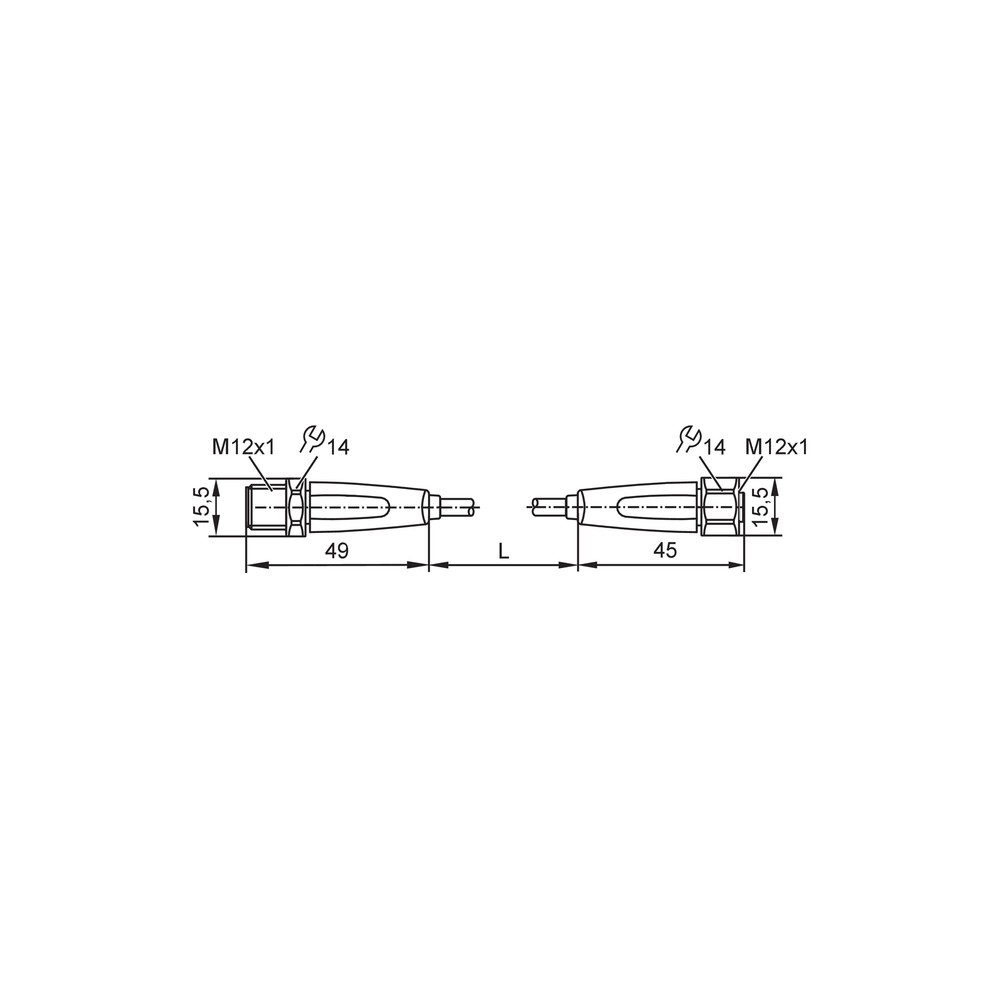

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava.	Interface do equipamento pode ter geometria, codificação ou número de polos diferente; também pode haver desalinhamento da rosca.	Compare a interface do equipamento com M12 reto, 4 polos, codificação A, e inspecione alinhamento e estado das roscas sem forçar o acoplamento.
O circuito não funciona após a conexão.	Pinagem requerida pelo equipamento pode não corresponder à ligação esperada, ou a conexão pode estar incompleta.	Com o circuito desenergizado, confira a pinagem nos documentos dos equipamentos e verifique o assentamento dos conectores.
Há aquecimento ou interrupção sob carga.	Tensão ou corrente pode exceder o limite aplicável, incluindo o limite UL de 3 A, ou pode haver contato mal acoplado.	Meça tensão e corrente em condições de operação e inspecione o acoplamento; compare os valores com os limites da ficha.
Há ingresso de umidade na conexão.	Conector pode estar parcialmente acoplado, vedação pode estar danificada ou montagem pode não preservar o grau de proteção declarado.	Desenergize, inspecione a vedação EPDM e as superfícies de acoplamento, e confirme montagem e aperto conforme a especificação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF045 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF045 e para que serve?

É um cabo de ligação de 10 m com conector M12 reto e soquete M12 reto, ambos de 4 polos e codificação A. É indicado para áreas úmidas e higiênicas da indústria de alimentos.

Quais são os limites elétricos e o tipo de conexão?

A conexão é M12, 4 polos, codificação A, nas duas extremidades. A ficha informa tensão inferior a 250 V AC ou 300 V DC, corrente nominal de 4 A e capacidade total UL de 3 A.

O produto acompanha algum acessório?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. O cabo possui o conector e o soquete especificados como parte de sua construção.

Este cabo serve para uma conexão M12 de 5 polos?

Não, a configuração informada é de 4 polos com codificação A. Para uma interface de 5 polos, selecione um cabo cuja configuração corresponda ao equipamento.

Posso usar o EVF045 em tensão acima de 250 V AC ou 300 V DC?

Não selecione o cabo para tensão igual ou superior a esses limites. A ficha declara operação inferior a 250 V AC e inferior a 300 V DC.

O cabo não encaixa no equipamento; o que devo conferir antes de trocar?

Confira se a interface é M12 reta, de 4 polos e codificação A, tanto no encaixe quanto no lado do soquete. Verifique também o alinhamento das roscas e não force o acoplamento.

A conexão apresenta falhas intermitentes; o que devo verificar?

Verifique se os conectores estão completamente acoplados e se a pinagem exigida pelo equipamento corresponde à instalação. Com o circuito desenergizado, inspecione contatos e superfícies de conexão.

Como escolher entre este cabo e outra versão?

Escolha o EVF045 se forem necessários 10 m e conectores M12 retos, 4 polos, codificação A, nas duas extremidades. Para outro comprimento, geometria ou número de polos, compare a configuração da alternativa com a interface do equipamento.

Como instalar sem comprometer o cabo?

Alinhe os conectores antes de apertar e respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Use as faixas de torque especificadas para o conector e o soquete.

Qual torque de aperto devo usar nas conexões?

A ficha informa 0,6...1,2 Nm para o lado do conector e 0,6...1,5 Nm para o lado do soquete. Confirme a identificação de cada extremidade durante a instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento da interface M12; deve corresponder à codificação da conexão do equipamento. (Ref.: conector M12, 4 polos, codificação A)

Grau de proteção IP

Classificação declarada da proteção do conjunto contra ingresso de sólidos e água, condicionada à montagem correta da conexão. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de dobra indicado para o cabo; a ficha especifica dez vezes o diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

MPPE

Material informado para o revestimento do cabo. (Ref.: material do revestimento MPPE)

Codificação UL de corrente

Limite de corrente indicado para a capacidade total UL, distinto da corrente nominal informada. (Ref.: capacidade de corrente total UL de 3 A)
