Cabo de Ligação IFM EVF044 M12 5m

Pré-visualizar: EVF044 IFM - Cabo de Ligação ifm Indústria Alimentícia M12 Reto 5m IP69K

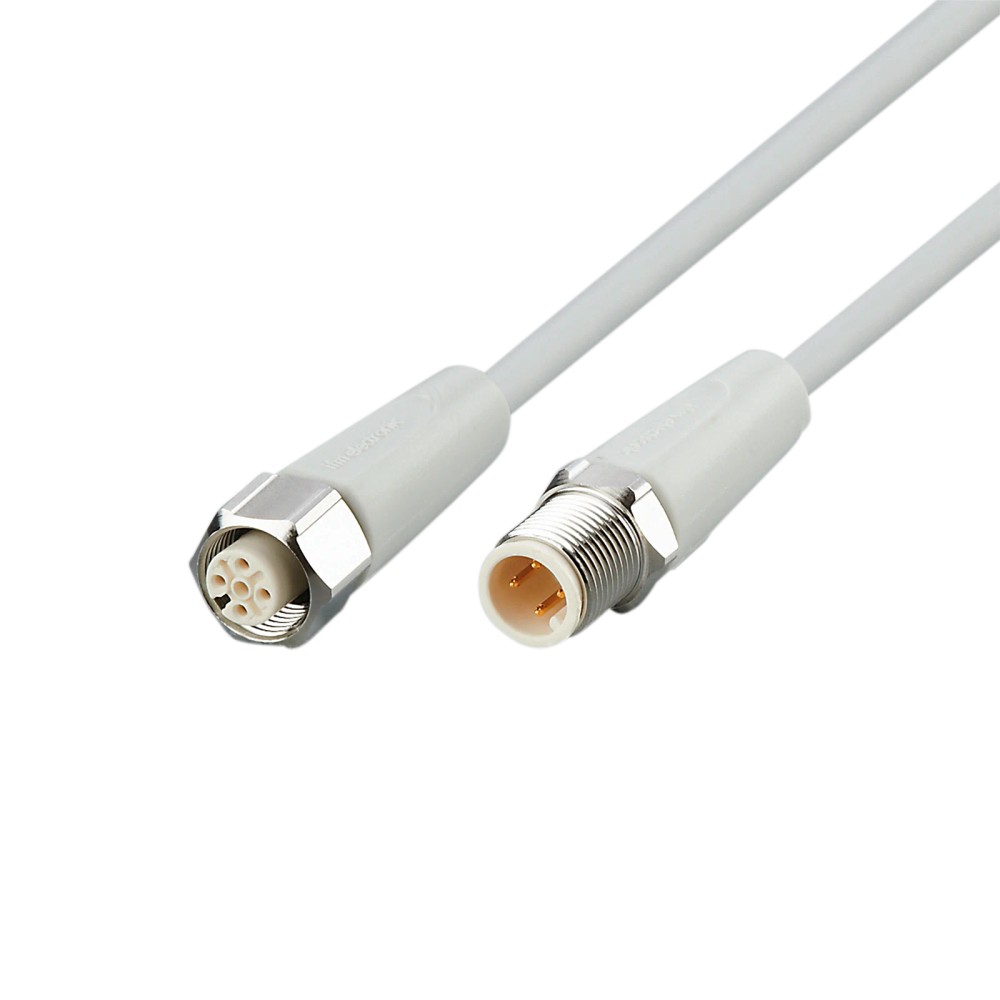

EVF044 IFM - Cabo de Ligação ifm Indústria Alimentícia M12 Reto 5m IP69K

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF044
EAN: 4021179304153
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVF044 IFM - Cabo de Ligação ifm Indústria Alimentícia M12 Reto 5m IP69K"

Destaques do Produto

Comprimento

5 m

Conexão

M12 reto, codificação A, 4 polos

Proteção declarada

IP65, IP67, IP68 e IP69K

Corrente total

4 A

Tensão de operação

< 250 V AC / < 300 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVF044, M12 reto, 4 polos, 5 m, IP69K

O EVF044 é um cabo de ligação com conector M12 reto, destinado à conexão em áreas úmidas e higiênicas da indústria de alimentos. Possui 5 m de comprimento, 4 contatos banhados a ouro e grau de proteção especificado como IP65, IP67, IP68 e IP69K. O cabo é sem silicone e sem halogênio, com isolamento em MPPE. A tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conector	M12 reto, codificação A, 4 polos
Comprimento	5 m
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de corrente total	4 A
Material do cabo	MPPE, sem halogênio; cinza; Ø 4,9 mm
Contatos	4, banhados a ouro
Aplicação informada	Áreas úmidas e higiênicas na indústria de alimentos
SKU	EVF044

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões com interface M12 reta, codificação A, 4 polos, desde que a disposição elétrica e os limites de tensão e corrente sejam compatíveis com o equipamento conectado.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Percursos que demandem cabo de 5 m e, quando aplicável, movimento compatível com os dados de flexão e deslocamento do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para uma interface com codificação, número de polos ou geometria de conexão diferente sem confirmar compatibilidade no equipamento e no datasheet.
Não exceder os limites de tensão e corrente informados para o cabo.
Não presumir que os graus IP tornam o cabo adequado a qualquer produto químico, temperatura, método de limpeza ou condição de instalação; confirme esses requisitos no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão em áreas úmidas e higiênicas na indústria de alimentos. Considerar os graus de proteção declarados e respeitar as condições e instruções do datasheet.
Possibilidade de uso em percurso móvel: a ficha informa temperatura ambiente móvel de 0...100 °C, mais de 1 milhão de ciclos de curvatura e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Confirmar se as condições reais correspondem às condições especificadas.
A ficha não detalha compatibilidade química, método de limpeza ou protocolo de comunicação. Validar esses requisitos específicos com o fabricante antes da aplicação.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVF044, M12 reto, 4 polos, 5 m, IP69K, verifique estes pontos:

Escolha o EVF044 quando

A instalação requerer cabo de 5 m com M12 reto, codificação A e 4 polos, e os requisitos elétricos estiverem dentro dos limites declarados. A aplicação informada é em áreas úmidas e higiênicas da indústria de alimentos.

Considere outra configuração quando

O equipamento exigir outro comprimento ou uma conexão diferente de M12 reto, codificação A, 4 polos. Verifique também os limites de tensão, corrente, temperatura e movimento no datasheet antes de especificar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto na ficha.
Modelo / SKU	EVF044	Identificação do produto.
GTIN	4021179304153	Código de identificação comercial informado.
Part number	EVF044	Part number informado nos dados básicos do anúncio.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de corrente total	4 A	Valor nominal informado para a capacidade de carga total.
Capacidade de corrente total UL	3 A	Valor específico indicado na ficha para a capacidade de corrente total UL.
Classe de proteção	II	Classificação de proteção informada na ficha.

Conexão elétrica
Conector	1 × M12, reto, codificação A	Tipo e geometria da conexão elétrica; confirmar compatibilidade mecânica e pinagem no dispositivo.
Número de contatos	4	Quantidade de contatos indicada para o conector.
Material dos contatos	Dourado (banhados a ouro)	Acabamento dos contatos informado pelo fabricante.
Corpo do conector	PP, sem halogênio	Material e característica declarados para o corpo do conector.
Material de bloqueio	1.4404 (aço inoxidável / 316L)	Material indicado para o bloqueio do conector.
Material da vedação	EPDM	Material de vedação informado na ficha.
Torque máximo de aperto do conector	0,6...1,2 Nm	Limite informado para o conector macho.
Torque máximo de aperto do soquete	0,6...1,5 Nm	Limite informado para o soquete.

Cabo
Comprimento	5 m	Comprimento do cabo deste modelo.
Material de isolamento	MPPE	Material informado para o cabo.
Composição do cabo	4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção do cabo especificada na ficha.
Diâmetro externo	Ø 4,9 mm	Dimensão declarada para o cabo.
Cor	Cinza	Cor especificada na ficha.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada para o cabo.
Peso	178,4 g	Peso informado nos dados do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; observar as condições de instalação e os requisitos de ensaio definidos pelo fabricante.
Temperatura ambiente	-25...100 °C (cULus: até 65 °C)	Faixa de temperatura ambiente informada; o limite indicado para cULus é diferente.
Temperatura ambiente em movimento	0...100 °C (cULus: até 65 °C)	Faixa específica indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade relativa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada na ficha.

Dados mecânicos e movimento
Raio mínimo de curvatura	10 × diâmetro do cabo	Valor mínimo indicado para aplicação flexível; aplicar ao cabo conforme as instruções do fabricante.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado para as condições especificadas pelo fabricante.
Esforço de torção	± 180 °/m	Limite de torção declarado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Material da porca / bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o mecanismo de bloqueio.
Material do invólucro	PP, sem halogênio	Material informado para o invólucro.
Material da vedação	EPDM	Material indicado para a vedação do conjunto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos equipamentos conectados.

Conexões

Elétrica Cabo de ligação de 5 m, com 4 condutores de 0,34 mm² (42 × Ø 0,1 mm), isolamento MPPE e diâmetro externo de 4,9 mm. Conector M12 reto, codificação A, 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de corrente total: 4 A (3 A conforme capacidade de corrente total UL indicada na ficha). Confirmar pinagem no datasheet e nos dispositivos.

Processo Não possui conexão de processo informada; trata-se de um cabo de ligação com conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 reta, codificação A e 4 polos, com pinagem e requisitos elétricos correspondentes	✓	A ficha identifica o conector como M12 reto, codificação A, com 4 contatos. A compatibilidade elétrica depende da pinagem e dos limites do circuito.
Dispositivo que exija outro número de polos, outra codificação ou outra geometria de conector	✗	A ficha informa M12 reto, codificação A e 4 polos; não declara compatibilidade com configurações diferentes.
Circuito dentro dos limites de tensão e corrente declarados	✓	A tensão de operação é inferior a 250 V AC e inferior a 300 V DC; a capacidade de corrente total informada é 4 A, com 3 A para capacidade total UL.
Aplicação que exija protocolo de comunicação específico não identificado na ficha	✗	A ficha não informa protocolo nem pinagem funcional; é necessário confirmar esses dados com o fabricante e com os dispositivos.
Aplicação que exija comprimento de cabo superior a 5 m sem extensão ou outra configuração	✗	Este modelo tem 5 m. A ficha não especifica o uso de extensões nem os efeitos de uma extensão no conjunto.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVF044, M12 reto, 4 polos, 5 m, IP69K

Confirme que a interface do equipamento é M12 reta, codificação A, com 4 polos, e verifique a pinagem nos documentos dos dispositivos.
Confira se a tensão, a corrente e a função dos sinais estão dentro dos limites aplicáveis ao circuito e ao cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e vedação; mantenha as superfícies de acoplamento limpas e sem danos.
Acople e aperte a conexão sem exceder o torque máximo especificado para o lado correspondente: 0,6...1,2 Nm para o conector e 0,6...1,5 Nm para o soquete.
Organize o cabo sem exceder os limites de curvatura e torção; em instalação móvel, confira as condições de movimento no datasheet.

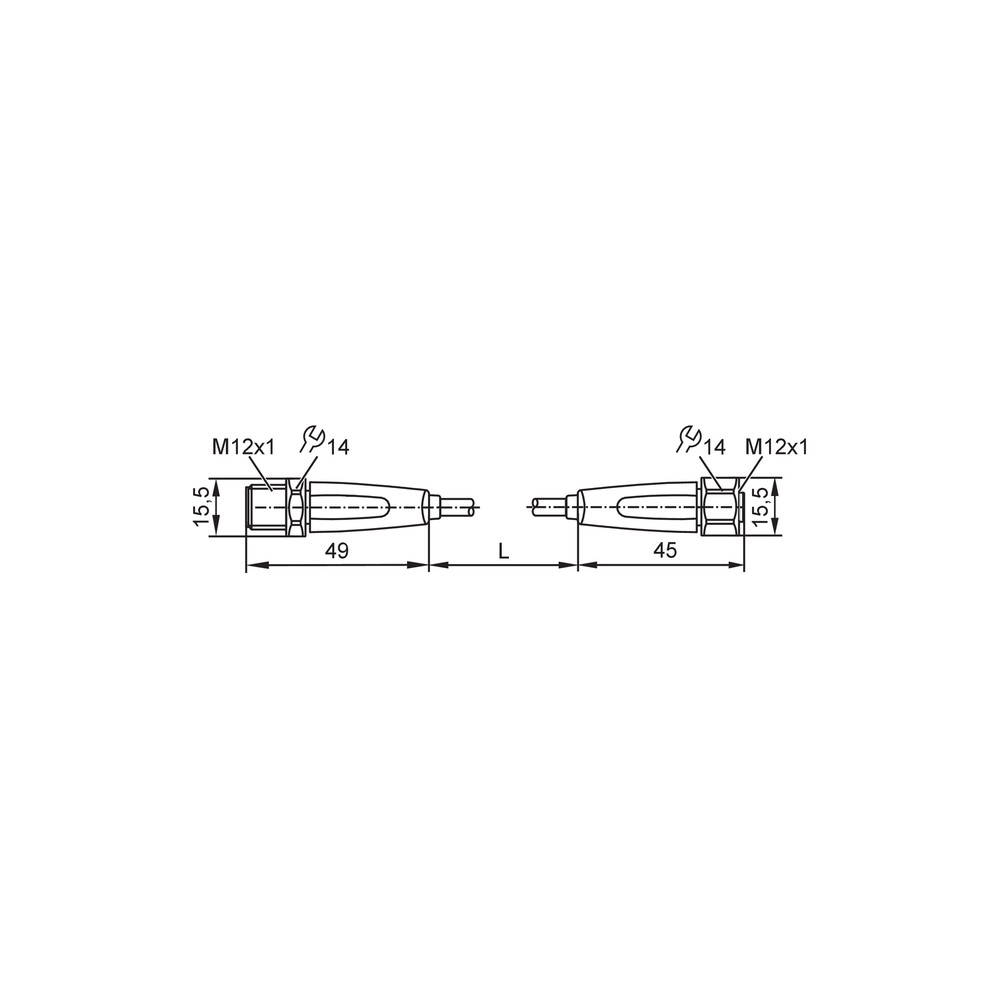

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não é reconhecido ou não recebe sinal.	Conector não totalmente acoplado, contatos danificados ou incompatibilidade de pinagem entre o cabo e os dispositivos.	Desenergize o circuito, confira a conexão mecânica e compare a pinagem do datasheet com a documentação dos equipamentos; inspecione os contatos.
Há interrupções intermitentes durante o movimento do cabo.	Curvatura, torção ou deslocamento fora das condições especificadas, ou dano aos condutores e conectores.	Inspecione o percurso e o cabo; compare o raio de curvatura, a torção e as condições de movimento com os limites do datasheet. Verifique continuidade com o circuito desenergizado.
O conector apresenta folga ou sinais de infiltração.	Acoplamento incompleto, vedação danificada ou torque de aperto fora da faixa indicada.	Verifique as superfícies de acoplamento e a vedação; confira o aperto aplicável sem exceder o torque máximo indicado para cada lado.
O cabo ou a conexão aquece durante a operação.	Corrente ou tensão fora dos limites declarados, conexão inadequada ou condição de instalação que exige avaliação adicional.	Meça as condições elétricas do circuito e compare-as com os limites do cabo; verifique o acoplamento e a pinagem antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVF044 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF044 e para que serve?

O EVF044 é um cabo de ligação de 5 m com conector M12 reto, codificação A e 4 polos. A aplicação informada é a conexão em áreas úmidas e higiênicas da indústria de alimentos.

Quais são os limites elétricos e a proteção declarados?

A ficha indica tensão de operação inferior a 250 V AC e inferior a 300 V DC, capacidade total de corrente de 4 A e graus IP65, IP67, IP68 e IP69K. A capacidade total UL indicada é 3 A.

O produto acompanha algum acessório ou kit?

A ficha informa 1 peça por embalagem e não relaciona acessórios incluídos. Portanto, não há kit ou acessório adicional especificado nos dados disponíveis.

Este cabo serve para um conector M12 de 5 ou 8 polos?

A ficha especifica conector M12 de 4 polos, codificação A. Não é possível afirmar compatibilidade com conectores de outro número de polos; confira a interface e a pinagem do equipamento.

Posso usar o EVF044 acima de 250 V AC ou 300 V DC?

Não: os limites de operação informados são inferiores a 250 V AC e inferiores a 300 V DC. Para condições diferentes, selecione um cabo cujos limites documentados atendam ao circuito.

Ele serve para uma aplicação que exija outro comprimento ou outro tipo de conexão?

Este modelo tem 5 m e conector M12 reto, codificação A, de 4 polos. Se a instalação exigir outra configuração, procure uma versão com comprimento e conexão correspondentes.

O sinal fica intermitente quando a máquina movimenta o cabo; o que devo verificar?

Verifique o trajeto, a curvatura, a torção e possíveis danos no cabo ou nos conectores. Compare as condições reais com os limites de movimento do datasheet e teste a continuidade com o circuito desenergizado.

O conector está frouxo ou há suspeita de entrada de umidade; devo trocar o cabo?

Antes de trocar, verifique o acoplamento, a condição da vedação e o torque aplicado. Se houver dano ou se a conexão não atender às instruções do fabricante, consulte o datasheet para avaliar a substituição.

Como devo instalar e apertar o conector M12?

Confirme a codificação e a pinagem, conecte com o circuito desenergizado e aperte sem exceder o torque máximo aplicável. A ficha indica 0,6...1,2 Nm para o conector e 0,6...1,5 Nm para o soquete.

Como evitar falhas por dobra ou torção durante a instalação?

Organize o cabo respeitando o raio mínimo de curvatura informado de 10 vezes o diâmetro do cabo e o esforço de torção de ±180 °/m. Para uso móvel, confira também as condições de movimento no datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica do conector M12 indicado para este produto; não substitui a verificação da pinagem elétrica. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, conforme as condições associadas à classificação. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Menor raio de curvatura indicado para o cabo em aplicação flexível; a ficha relaciona o limite ao diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

MPPE

Material indicado para o isolamento do cabo neste modelo. (Ref.: material de isolamento MPPE)

Esforço de torção

Limite de torção especificado para o cabo por unidade de comprimento. (Ref.: ±180 °/m)
