Cabo de Ligação IFM EVF043 2m

Pré-visualizar: EVF043 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 IP69K Aço Inox

EVF043 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 IP69K Aço Inox

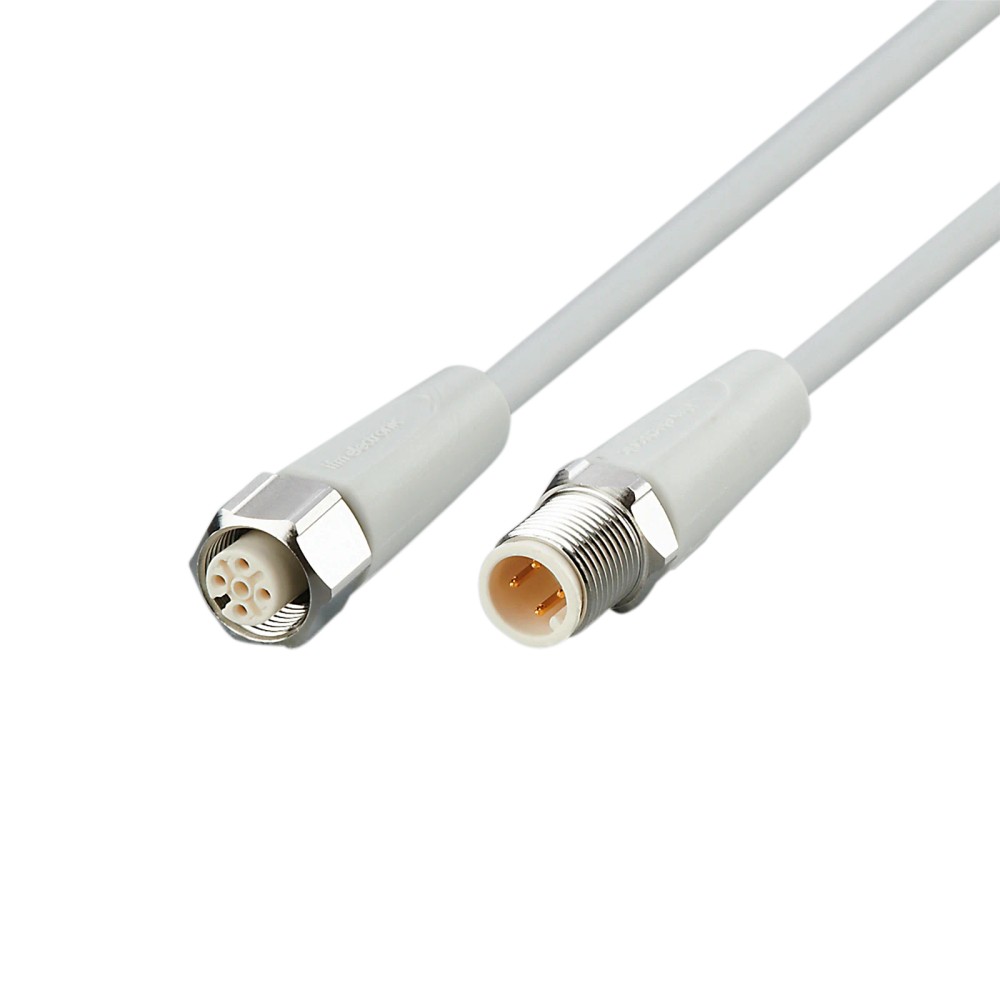

Imagem meramente ilustrativa

R$ 464,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF043
EAN: 4021179304207
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVF043 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 IP69K Aço Inox"

Destaques do Produto

Comprimento

2 m

Conector

M12 reto, A-coded, 4 contatos

Proteção

IP65, IP67, IP68 e IP69K

Corrente total

4 A

Tensão de operação

< 250 V AC / < 300 V DC

Ambiente

Áreas úmidas e higiênicas; temperatura ambiente de -25...100 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVF043, M12 reto, 2 m, IP65/IP67/IP68/IP69K, porca de aço inoxidável

O IFM EVF043 é um cabo de ligação para conectar componentes com interface M12 de 4 contatos e codificação A. Tem 2 m de comprimento e é indicado pelo fabricante para áreas úmidas e higiênicas na indústria de alimentos. Conta com proteção IP65, IP67, IP68 e IP69K, contatos banhados a ouro e cabo sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF043
Comprimento do cabo	2 m
Conexão	M12 reto, codificação A, 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de corrente total	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Material do cabo	MPPE, sem halogênio, cinza; Ø 4,9 mm; 4 x 0,34 mm²
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)
Temperatura ambiente	-25...100 °C; móvel: 0...100 °C
Ciclos de curvatura	> 1 milhão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface M12 reta, codificação A e 4 contatos, desde que os requisitos elétricos e de montagem sejam compatíveis.
Instalações em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Aplicações que requerem cabo de 2 m, proteção IP65/IP67/IP68/IP69K e corrente total de até 4 A.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir comprimento diferente de 2 m sem confirmar a possibilidade de extensão ou substituição.
Não usar acima dos limites elétricos informados: < 250 V AC, < 300 V DC e capacidade de carga total de 4 A; para UL, capacidade de corrente total de 3 A.
Não presumir compatibilidade com conectores de codificação diferente, número de contatos diferente ou interface que não seja M12; verificar o dispositivo e a pinagem antes da conexão.

APLICAÇÕES E USO

Aplicação documentada: ligação elétrica em áreas úmidas e higiênicas da indústria de alimentos, respeitando os limites de temperatura, corrente, tensão e proteção declarados.
Aplicação possível, condicionada à validação de pinagem: conexão entre dispositivos com M12 reta, codificação A e 4 contatos, quando os requisitos elétricos forem compatíveis.
Para instalações móveis, considerar a faixa de temperatura móvel de 0...100 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições específicas de movimento indicadas na ficha.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVF043, M12 reto, 2 m, IP65/IP67/IP68/IP69K, porca de aço inoxidável, verifique estes pontos:

Escolha o EVF043 quando

A instalação exigir cabo de 2 m com conexão M12 reta, codificação A e 4 contatos, e os limites de tensão, corrente, temperatura e proteção do cabo atenderem ao projeto.

Verifique a aplicação antes da compra quando

O circuito operar sob certificação UL: a capacidade de corrente total indicada para UL é 3 A. Confirme também a pinagem do dispositivo, pois a ficha informa a conexão, mas não detalha a função elétrica de cada contato.

Busque outra configuração quando

O projeto exigir outro comprimento, geometria ou codificação de conector. A ficha deste SKU identifica cabo de 2 m com conexão M12 reta e codificação A.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante no anúncio.
Modelo / SKU	EVF043	Código do produto.
GTIN	4021179304207	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação	Categoria do componente.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado para operação em corrente alternada.
Tensão de operação DC	< 300 V DC	Limite informado para operação em corrente contínua.
Capacidade de carga total	4 A	Capacidade total indicada na ficha.
Capacidade de corrente total UL	3 A	Limite de corrente total indicado para UL.
Classe de proteção	II	Classificação informada na ficha.

Conexões elétricas
Conexão do soquete	1 x M12, reto; codificação A; 4 contatos, dourados	Características da conexão identificadas como soquete.
Conexão do conector	1 x M12, reto; codificação A; 4 contatos, dourados	Características da conexão identificadas como conector.
Torque máximo de aperto do soquete	0,6...1,5 Nm	Faixa indicada para a conexão do soquete.
Torque máximo de aperto do conector	0,6...1,2 Nm	Faixa indicada para a conexão do conector.
Corpo da conexão	PP, sem halogênio	Material especificado para o corpo das conexões.
Bloqueio	Aço inoxidável 1.4404 (316L)	Material especificado para o elemento de bloqueio.
Vedação	EPDM	Material especificado para a vedação.

Cabo
Comprimento	2 m	Comprimento nominal do cabo.
Material de isolamento	MPPE	Material informado para o cabo.
Composição e dimensões	4 x 0,34 mm² (42 x Ø 0,1 mm), diâmetro externo de 4,9 mm	Construção elétrica e dimensão externa do cabo.
Cor	Cinza	Cor informada para o cabo.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	A ficha identifica tolerância a dobras e deslocamentos.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; calculado em relação ao diâmetro do cabo.
Ciclos de curvatura	> 1 milhão	Número de ciclos informado para a característica de curvatura.
Esforço de torção	± 180 °/m	Valor de torção especificado por metro.

Materiais e dados mecânicos
Material da porca / bloqueio	Aço inoxidável 1.4404 (316L)	Material especificado para a porca ou bloqueio metálico.
Material do invólucro	PP, sem halogênio	Material declarado para o invólucro.
Peso	86,6 g; outra referência da ficha: 89,3 g	A fonte apresenta dois valores de peso; validar o valor aplicável na documentação vigente do fabricante.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68, IP69K	Classes de proteção declaradas na ficha; respeitar as condições de instalação e uso do fabricante.
Temperatura ambiente	-25...100 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente em movimento	0...100 °C	Faixa indicada para condição móvel.
Aviso de temperatura cULus	Até 65 °C	Limite ambiental indicado na ficha para cULus.
Temperatura de armazenamento	-25...55 °C	Faixa permitida para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade relativa indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação citada para outras condições climáticas de armazenamento.

Condições de movimento
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha; não extrapolar para outros percursos ou acelerações.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A conexão M12 descreve a interface física, não um protocolo.

Conexões

Elétrica Cabo com uma conexão M12 reta, codificação A, 4 contatos dourados; cabo de 2 m, 4 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC; capacidade de carga total de 4 A (3 A para capacidade de corrente total UL). Confirmar a pinagem e as funções dos contatos na documentação do dispositivo conectado.

Processo Não aplicável: trata-se de um cabo de ligação elétrico, não de uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12, codificação A e 4 contatos, com requisitos elétricos dentro dos limites do cabo	✓	A ficha especifica conexão M12 reta, codificação A, 4 contatos, tensão < 250 V AC / < 300 V DC e capacidade total de 4 A; é necessário conferir a pinagem do dispositivo.
Uso em área úmida ou higiênica na indústria de alimentos, dentro das condições ambientais especificadas	✓	Essa aplicação é indicada na ficha, que também lista os graus IP65, IP67, IP68 e IP69K.
Circuito sujeito ao limite UL de corrente total acima de 3 A	✗	A capacidade de corrente total indicada para UL é 3 A.
Sistema que exige conexão de codificação diferente de A ou quantidade de contatos diferente de 4	✗	A ficha deste produto especifica M12, codificação A e 4 contatos; não há evidência de compatibilidade com outra codificação ou quantidade de contatos.
Aplicação que requer outro comprimento de cabo	✗	O EVF043 descrito tem cabo de 2 m.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVF043, M12 reto, 2 m, IP65/IP67/IP68/IP69K, porca de aço inoxidável

Confirme que os dois lados da ligação correspondem à configuração especificada: M12 reta, codificação A e 4 contatos.
Verifique a pinagem do equipamento e a função de cada contato na documentação do dispositivo; a ficha do cabo não detalha as funções dos pinos.
Desenergize o circuito antes de conectar e confira que tensão e corrente permanecem dentro dos limites especificados.
Inspecione a rosca, os contatos e a vedação EPDM; alinhe os conectores sem forçar ou cruzar a rosca.
Aperte conforme o tipo de conexão: 0,6...1,5 Nm para o soquete ou 0,6...1,2 Nm para o conector, conforme a ficha.
Instale o cabo respeitando o raio mínimo de curvatura de 10 vezes o diâmetro e, em aplicação móvel, as condições de movimento especificadas.

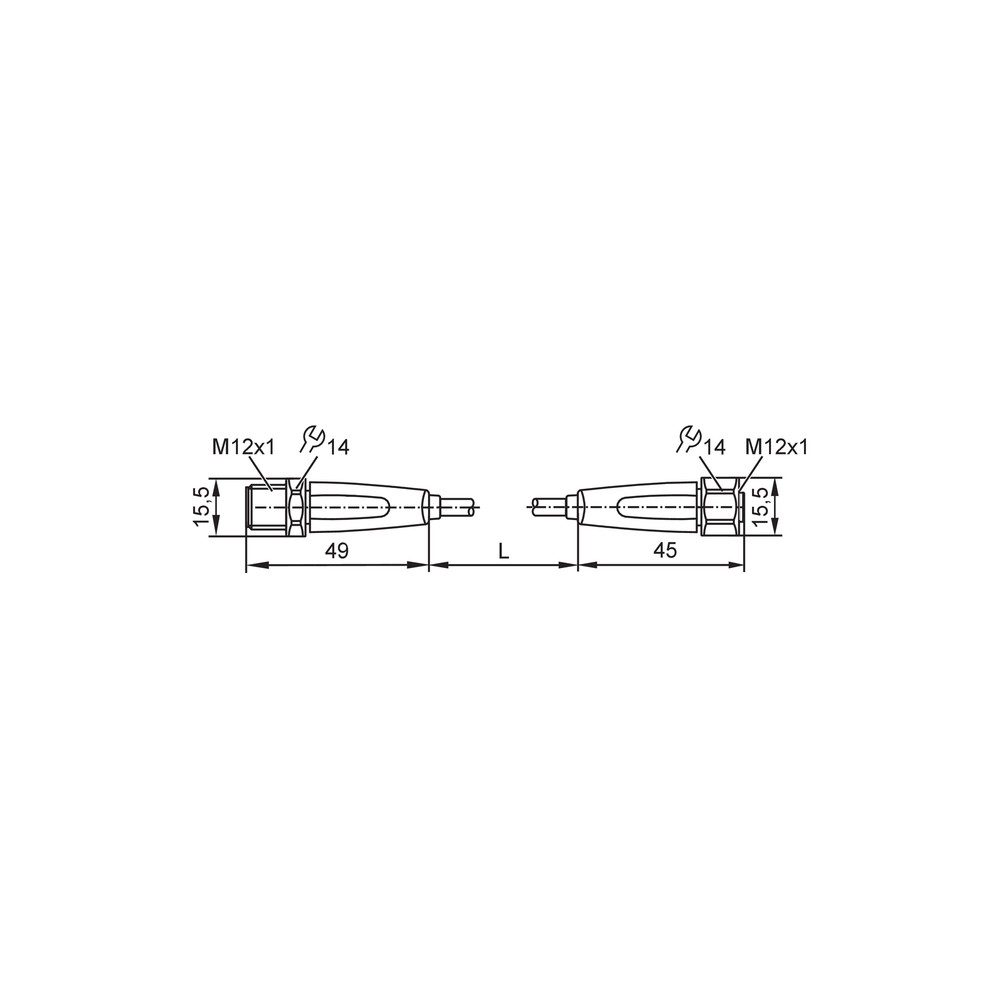

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava corretamente.	Codificação, número de contatos ou geometria do conector do dispositivo podem não corresponder ao M12 reto, codificação A e 4 contatos do cabo; a rosca também pode estar desalinhada.	Compare a codificação e a quantidade de contatos nos dois lados e inspecione o alinhamento e a rosca antes de reaplicar torque.
O circuito apresenta interrupções durante movimento do cabo.	Raio de curvatura inferior ao mínimo, torção acima da condição prevista ou instalação fora dos parâmetros de movimento informados.	Inspecione o trajeto do cabo e verifique se o raio é de pelo menos 10 vezes o diâmetro; compare a aplicação com as condições de movimento da ficha.
Há falha elétrica ou aquecimento no circuito conectado.	Tensão, corrente ou condição UL acima dos limites especificados, ou pinagem incompatível com o equipamento.	Meça tensão e corrente em operação, confira o limite de 4 A (3 A para UL) e valide a pinagem nos documentos dos dispositivos conectados.
A proteção contra ingresso de água ou poeira não é mantida na montagem.	Conexão incompletamente acoplada, vedação suja ou danificada, ou instalação fora das condições necessárias para o grau IP declarado.	Desenergize, desacople e inspecione a vedação EPDM e as superfícies de contato; confirme o acoplamento e as condições de instalação no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF043 em português (Datasheet) Desenho em escala EVF043 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF043 e para que serve?

É um cabo de ligação de 2 m com conexão M12 reta, codificação A e 4 contatos. O fabricante indica seu uso em áreas úmidas e higiênicas na indústria de alimentos.

O que acompanha o EVF043?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados no contexto do produto.

O cabo funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo M12. A ficha especifica codificação A e 4 contatos; confirme também a pinagem e os requisitos elétricos do equipamento.

Posso usar o cabo em circuito com mais de 3 A?

Para uso sujeito ao limite UL, a capacidade de corrente total informada é 3 A. Fora dessa condição, a ficha informa capacidade total de 4 A; valide a norma e os requisitos do circuito.

Este cabo serve para uma conexão M12 com codificação diferente de A?

A ficha especifica codificação A, portanto não há base para confirmar compatibilidade com outra codificação. Confira a identificação dos conectores antes da compra.

Posso usar o EVF043 se preciso de um cabo com comprimento diferente de 2 m?

O produto descrito tem 2 m de comprimento. Para outro comprimento, procure uma configuração correspondente e confirme os dados na ficha do fabricante.

O equipamento conectado não funciona; o que devo verificar antes de trocar o cabo?

Confira primeiro a pinagem e a compatibilidade da codificação e dos 4 contatos. Meça também a tensão e a corrente e inspecione se o conector está completamente acoplado.

A ligação falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é a instalação com curvatura menor que o raio mínimo indicado ou movimento fora das condições especificadas. Inspecione o trajeto e compare a aplicação com os limites da ficha.

Que cuidados devo ter ao instalar o EVF043?

Alinhe os conectores sem forçar a rosca e respeite o torque indicado para o tipo de conexão. Na aplicação flexível, mantenha o raio de curvatura de pelo menos 10 vezes o diâmetro do cabo.

O EVF043 tem pinagem ou diagrama de ligação disponível nesta ficha?

O contexto fornecido não inclui diagrama de pinagem. Consulte o datasheet e a documentação do dispositivo conectado antes de energizar o circuito.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da conexão M12 que identifica uma configuração de interface; deve corresponder à conexão do dispositivo. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme as condições de ensaio aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de curvatura

Raio mínimo para dobrar o cabo sem exceder a condição mecânica indicada pelo fabricante. (Ref.: mínimo de 10 x o diâmetro do cabo em aplicação flexível)

MPPE

Material indicado para o cabo de ligação. (Ref.: material de isolamento MPPE)

Torque de aperto

Momento de aperto recomendado para a conexão, especificado separadamente para soquete e conector. (Ref.: 0,6...1,5 Nm no soquete; 0,6...1,2 Nm no conector)
