Cabo de Ligação IFM EVF043 2m

Pré-visualizar: EVF043 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 Aço Inox IP69K

EVF043 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 Aço Inox IP69K

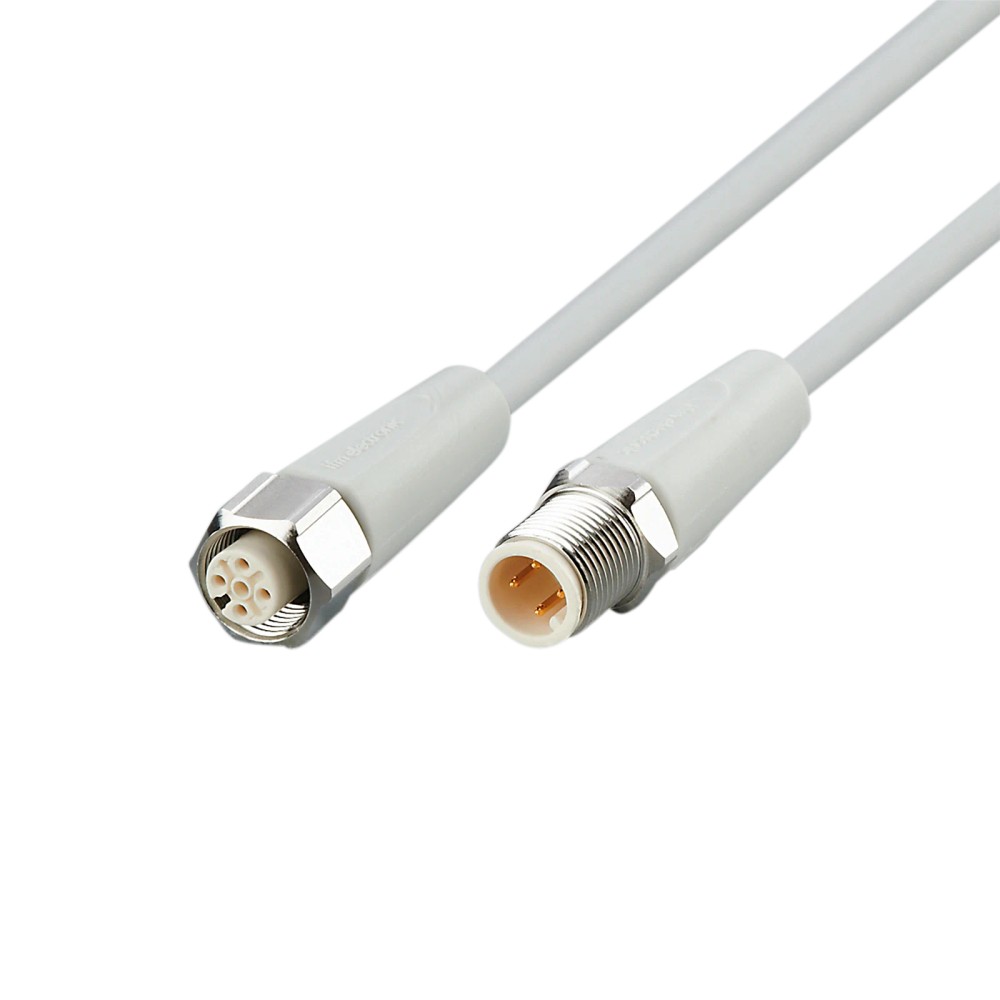

Imagem meramente ilustrativa

R$ 464,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF043
EAN: 4021179304207
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF043 IFM - Cabo de Ligação IFM Indústria Alimentícia 2m M12 Aço Inox IP69K"

Destaques do Produto

Tipo de Conector

M12 Reto

Comprimento do Cabo

2 m

Material de Vedação

EPDM

Material da Porca

Aço Inox (1.4404)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF043 IFM - Cabo de Ligação para Indústria Alimentícia 2m M12 Aço Inox IP69K

O cabo de ligação EVF043 é uma solução robusta projetada para conectar sensores em ambientes industriais exigentes, como a indústria alimentícia. Com conectores M12 retos e construção em aço inoxidável 1.4404, oferece alta resistência química e mecânica. Suporta temperaturas de até 100°C e possui grau de proteção IP69K, garantindo confiabilidade sob lavagens de alta pressão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF043
Marca	IFM
Comprimento	2 m
Conexão	M12 Reto
Grau de Proteção	IP69K
Material da Porca	Aço Inox 316L
Corrente Nominal	4 A
Temperatura	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (áreas úmidas/higiênicas).
Ambientes de alta pressão e temperatura (lavagem IP69K).
Aplicações que exigem materiais isentos de silicone e halogênio.
Instalações onde o contato elétrico confiável é crítico (contatos banhados a ouro).

⚠ Considere outro se precisa de:

Ambientes com presença de químicos incompatíveis com material MPPE.
Instalações que requerem tensões superiores a 250V AC / 300V DC.
Aplicações com torção contínua que excedam ± 180°/m.
Locais com temperatura ambiente constante acima de 100°C.

APLICAÇÕES E USO

Conexão de sensores de presença e proximidade em áreas de processamento de alimentos.
Equipamentos sujeitos a ciclos frequentes de higienização com jatos de água.
Ambientes industriais que demandam componentes livres de silicone e halogênio.
Máquinas operatrizes onde a flexibilidade do cabo é exigida (até 1 milhão de ciclos).

COMO ESCOLHER

Antes de comprar o EVF043 IFM - Cabo de Ligação para Indústria Alimentícia 2m M12 Aço Inox IP69K, verifique estes pontos:

Quando escolher o EVF043

Indicado para ambientes que exigem conformidade IP69K e materiais higiênicos (sem silicone/halogênio), especialmente em contato direto com processos de alimentos.

Quando buscar outra opção

Se a aplicação exigir comprimento superior a 2 metros, maior bitola de fio (>0,34 mm²) ou conectores angulares M12, consulte variantes específicas do catálogo.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material da porca	1.4404 (aço inoxidável / 316L)	Material resistente à corrosão para fixação em ambientes agressivos.
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção completa contra poeira e entrada de líquidos sob alta pressão.
Material isolante	MPPE	Material livre de halogênio com excelentes propriedades elétricas.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para operação segura do componente.
Capacidade de corrente	4 A	Carga máxima suportada pelo conjunto do cabo.
Classe de proteção	II	Isolação elétrica reforçada sem necessidade de aterramento de proteção.

Condições Ambientais
Temperatura ambiente	-25...100 °C	Faixa de temperatura de operação do cabo em movimento.
Umidade de armazenamento	10...100 %	Condições ambientais para preservação do produto em estoque.

COMPATIBILIDADE

Comunicação

• Sinal analógico

• Sinal digital (on/off)

• IO-Link (via 4 polos)

Conexões

Elétrica Cabo de 2 metros, 4 x 0,34 mm², revestimento MPPE.

Processo Conector M12 reto, 4 polos, codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com jatos de água (Lavagem IP69K)	✓	O produto é certificado IP69K, suportando as pressões e temperaturas exigidas para higienização.
Ambiente com presença de substâncias que degradam borracha padrão	✓	Uso de vedação em EPDM, altamente resistente a diversos produtos de limpeza.
Conexão em redes de alta tensão (>300V)	✗	O isolamento do cabo é projetado para tensões máximas de 250V AC/300V DC.

INSTALAÇÃO

Como instalar o EVF043 IFM - Cabo de Ligação para Indústria Alimentícia 2m M12 Aço Inox IP69K

Certifique-se de que a alimentação elétrica esteja desligada antes da conexão.
Verifique se o conector M12 do sensor e do cabo estão livres de detritos.
Alinhe a codificação A do conector com a entrada correspondente.
Conecte o plugue M12 reto firmemente.
Utilize chave de aperto apropriada para garantir o torque entre 0,6 e 1,5 Nm.
Confirme se a vedação EPDM está assentada corretamente para garantir o grau IP69K.

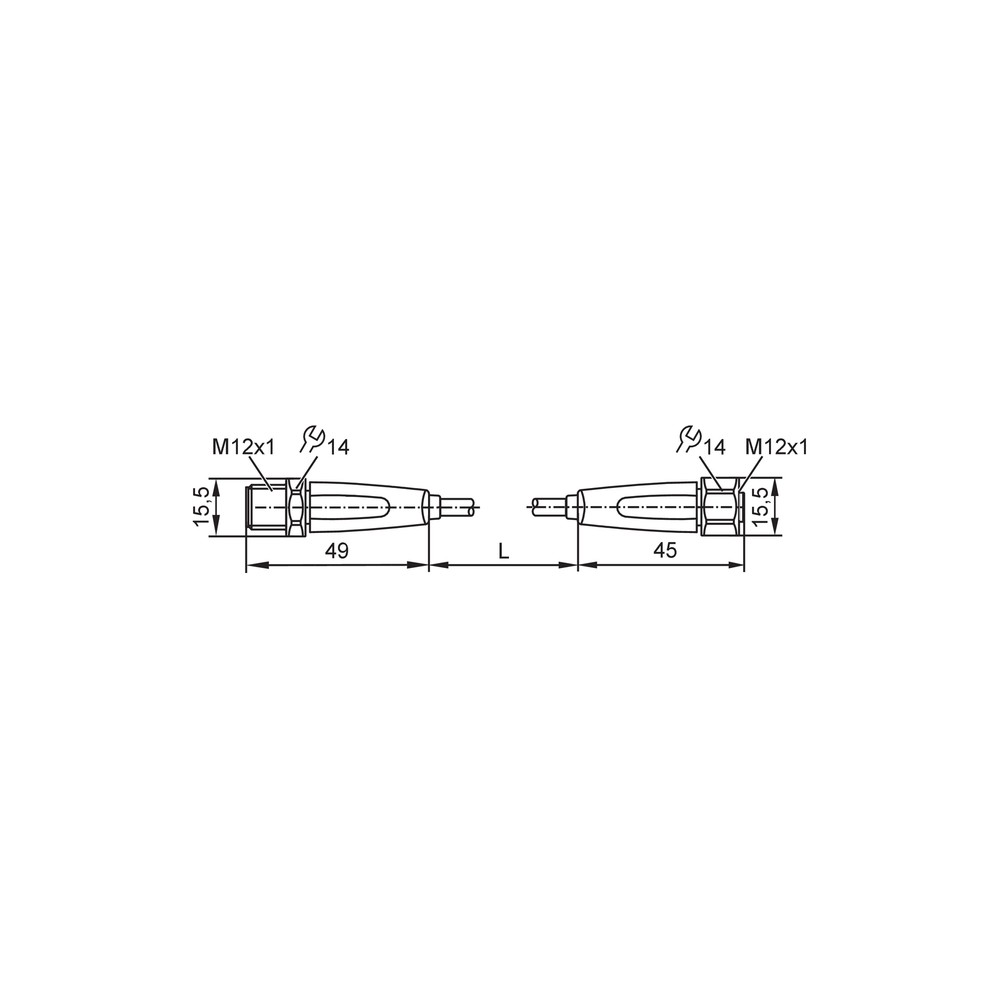

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector (falha no IP69K).	Apertos excessivos que deformam a vedação ou uso abaixo do torque mínimo.	Inspecionar a vedação EPDM quanto a cortes ou deformações.
Rompimento interno de filamentos de cobre.	Excesso de torção mecânica além dos limites especificados (± 180°/m).	Testar a continuidade elétrica do cabo em ambos os sentidos.
Endurecimento ou rachadura da capa externa.	Exposição a solventes incompatíveis com o material de revestimento MPPE.	Verificar se a temperatura ambiente excede os 100°C ou presença de químicos corrosivos.
Sinal intermitente ou queda de resistência.	Falha no contato por deposição de resíduos nas superfícies banhadas a ouro.	Limpar os contatos do conector M12 conforme manual do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVF043 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVF043 e para qual finalidade ele é indicado?

O EVF043 é um cabo de ligação com conectores M12 reto, projetado para aplicações em áreas úmidas e higiênicas da indústria de alimentos, garantindo alta vedação e resistência.

Este cabo é adequado para ambientes que exigem lavagem constante?

Sim, ele possui grau de proteção IP69K, sendo resistente a lavagens de alta pressão, além de ser fabricado com materiais sem silicone e sem halogênio.

Existem restrições de operação para este cabo?

O cabo não deve ser utilizado em aplicações que excedam 250 V AC ou 300 V DC, nem em ambientes com temperaturas superiores a 100°C ou abaixo de -25°C.

Posso utilizar este cabo em conexões de outros padrões, como M8 ou M12 de 5 polos?

Não, este modelo não é compatível com conexões que não utilizem o padrão M12 de 4 polos com codificação A.

O que verificar se o sinal não está sendo transmitido corretamente?

Se houver falha de continuidade, verifique se o torque de aperto (0,6...1,5 Nm) foi respeitado, evitando danos aos contatos dourados ou falha na vedação EPDM.

Como diagnosticar problemas de conexão intermitente?

Sintomas de corrosão ou mau contato podem ser causados por falha na vedação ou oxidação excessiva; verifique o estado da vedação EPDM e a integridade da porca de aço inoxidável.

Devo comprar este cabo ou buscar uma alternativa para distâncias longas?

Este é um cabo de ligação fixo de 2 metros; para distâncias maiores ou aplicações móveis severas, avalie se o esforço de torção (± 180 °/m) é compatível com o seu layout.

Este cabo substitui cabos de rede ou de alimentação de alta potência?

Este cabo é ideal para conexão de sensores em ambientes de alta higienização; para sensores de segurança específicos ou redes industriais complexas, valide se a seção transversal de 0,34 mm² atende à queda de tensão necessária.

Quais cuidados tomar durante a instalação física do cabo?

A instalação exige o aperto manual ou com ferramenta adequada dentro do torque especificado de 0,6 a 1,5 Nm para assegurar o grau de proteção IP69K.

Qual a procedência deste cabo de ligação?

O produto é fabricado pela IFM, seguindo os padrões de qualidade da marca para automação industrial, e é fornecido através dos canais oficiais da fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água (Ref.: Grau de proteção IP).

MPPE

Polifenileno Éter modificado, material isolante do cabo com alta resistência química e térmica (Ref.: Material isolante).

Codificação A

Padrão de conector M12 utilizado para sensores e atuadores padrão (Ref.: Conexão elétrica).

Esforço de torção

Capacidade de flexão do cabo sob estresse rotacional, aqui limitado a ± 180°/m (Ref.: Esforço de torção).

1.4404

Aço inoxidável (316L) utilizado na porca de travamento para alta resistência à corrosão (Ref.: Material da porca).
