Cabo de Ligação IFM EVF042 M12

Pré-visualizar: EVF042 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 1m IP69K Aço Inox

EVF042 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 1m IP69K Aço Inox

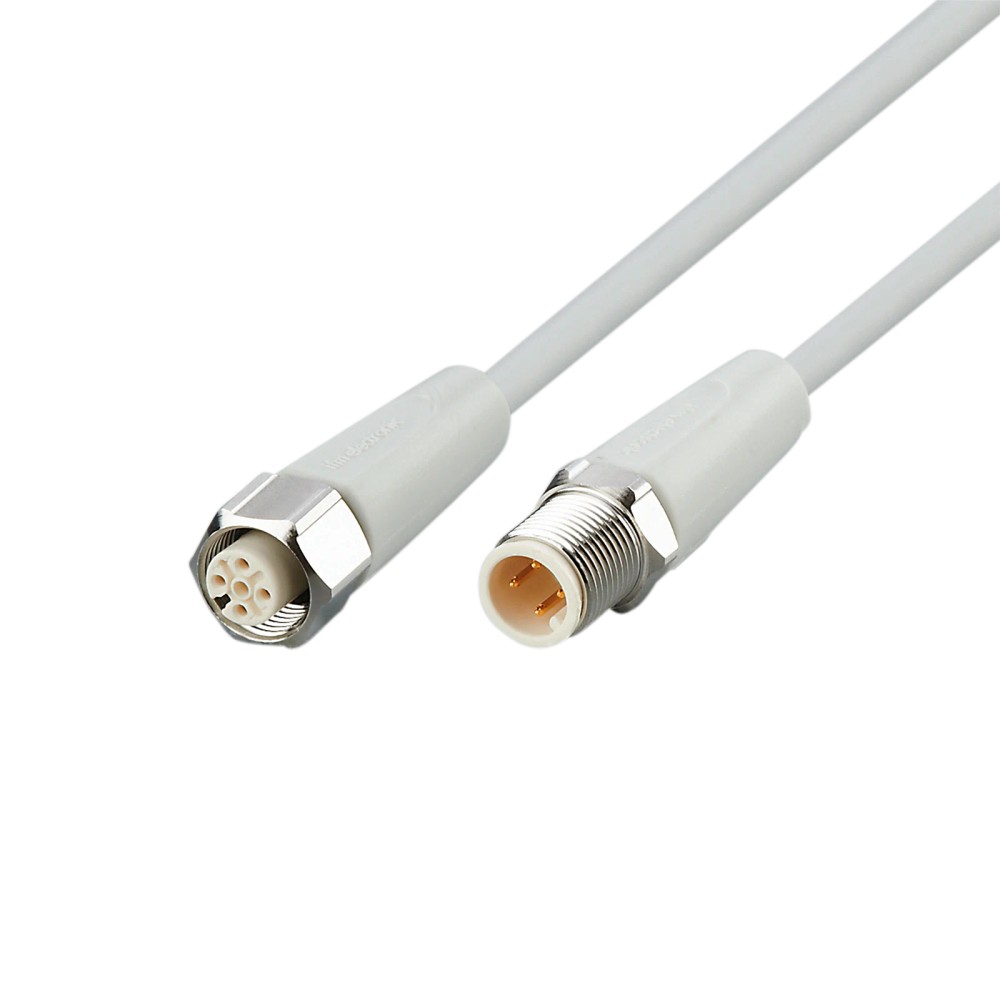

Imagem meramente ilustrativa

R$ 457,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF042
EAN: 4021179304191
NCM do produto: 85444200

Destaques do Produto Tipo de Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVF042 IFM - Cabo de Ligação ifm M12 Indústria Alimentícia 1m IP69K Aço Inox"

Destaques do Produto

Tipo de Conexão

M12 Reto

Comprimento

1 metro

Material de Bloqueio

Aço Inoxidável 316L

Proteção

IP69K (Higiênico)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF042 IFM - Cabo de Ligação M12 para Indústria Alimentícia 1m IP69K Aço Inox

O EVF042 é um cabo de ligação M12 de 1 metro, desenvolvido especificamente para ambientes críticos de higiene na indústria alimentícia. O modelo conta com invólucro livre de halogênio, contatos banhados a ouro para alta confiabilidade e porca de bloqueio em aço inoxidável 316L. Com grau de proteção IP69K, é resistente a processos severos de limpeza.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF042
Comprimento	1 m
Conexão	M12 Reto (A-coded)
Material Porca	Aço Inox 1.4404
Proteção	IP65, IP67, IP68, IP69K
Temperatura	-25...100 °C
Corrente	4 A
Isento de Halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas e de alta higienização (lavagem frequente).
Indústria de alimentos e bebidas.
Instalações com necessidade de alta flexibilidade mecânica (esteiras, braços robóticos).

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de -25°C ou acima de 100°C.
Aplicações que exigem cabos blindados contra interferência eletromagnética (EMC) severa.
Protocolos de comunicação como Profibus, EtherCAT ou Ethernet que exigem codificações de conector diferentes (B, D, X).

APLICAÇÕES E USO

Linhas de processamento de alimentos e bebidas.
Sistemas de sensores em áreas de lavagem (washdown).
Ambientes industriais que requerem resistência à corrosão.
Aplicações robóticas e esteiras de alta mobilidade.

COMO ESCOLHER

Antes de comprar o EVF042 IFM - Cabo de Ligação M12 para Indústria Alimentícia 1m IP69K Aço Inox, verifique estes pontos:

Escolha este modelo se:

Seu ambiente exige conformidade sanitária IP69K, possui limpeza frequente e requer alta durabilidade mecânica em ciclos de movimentação.

Busque outra opção se:

Necessitar de comprimento maior ou diferente, de cabos blindados contra interferência (EMC), ou de conexões com codificações diferentes de 'A' (ex: B, D, X).

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão para operação segura
Capacidade de corrente	4 A	Carga máxima suportada
Contatos	Banhados a ouro	Garantia de condutividade e resistência à oxidação

Dados Mecânicos
Material da porca	1.4404 (Aço Inoxidável 316L)	Material do sistema de bloqueio
Comprimento	1 m	Dimensão física
Diâmetro do cabo	4.9 mm	Dimensão externa
Ciclos de curvatura	> 1.000.000	Resistência mecânica em movimento

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-25...100 °C	Faixa de operação térmica
Material da vedação	EPDM	Material de isolamento interno

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (I/O)

• Sensores indutivos/fotoelétricos M12

Conexões

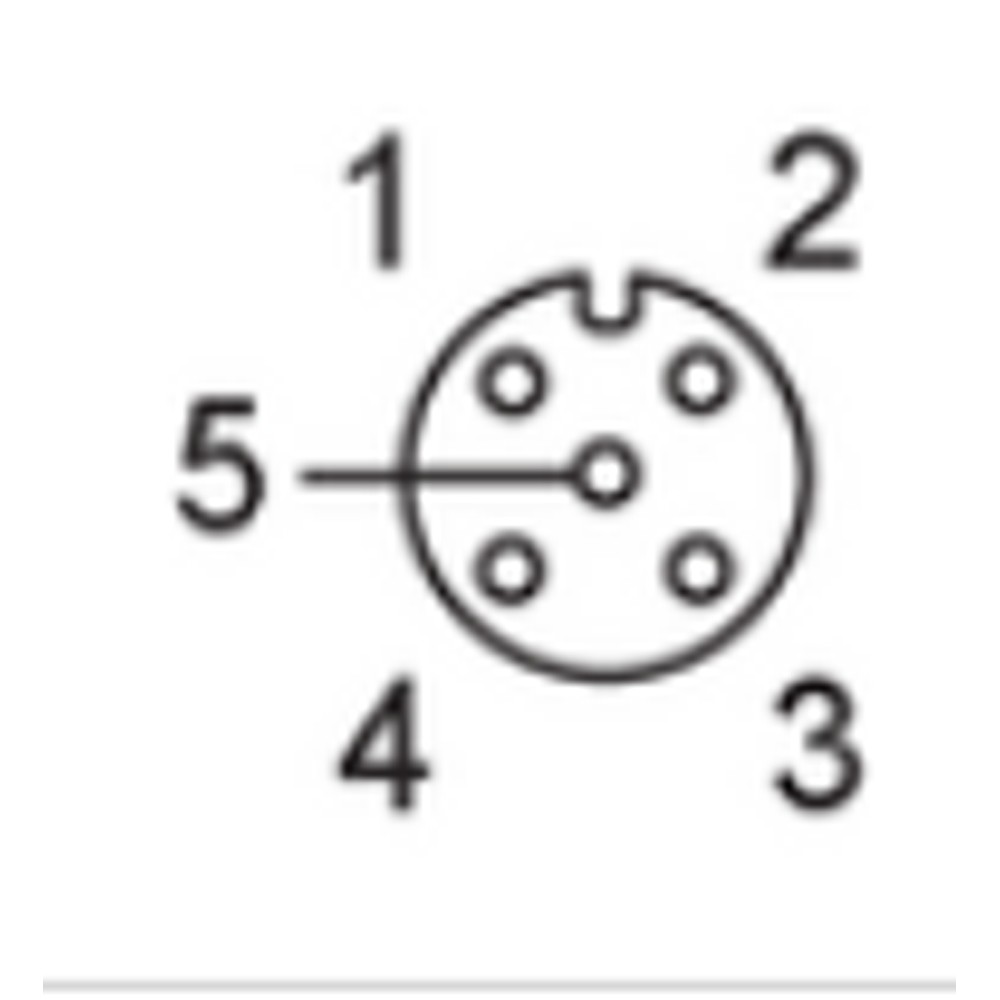

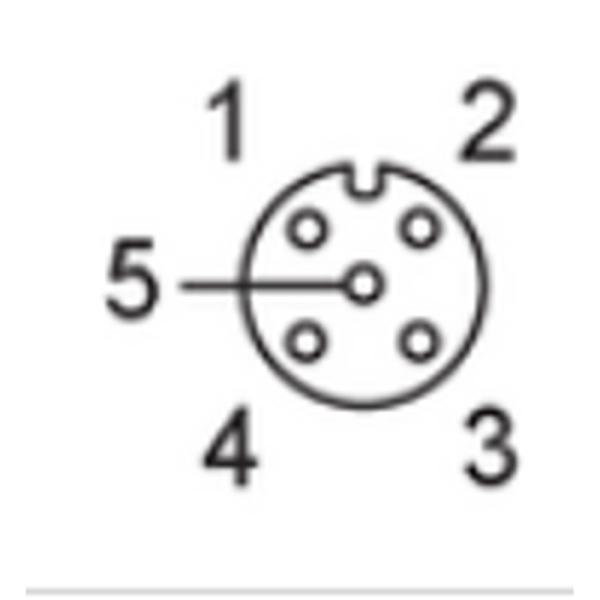

Elétrica 4 Pinos, Codificação A

Processo M12 Fêmea Reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O grau de proteção IP69K e o material de vedação EPDM garantem integridade em limpezas de alta pressão.
Redes de dados de alta velocidade (Ethernet)	✗	O cabo não possui blindagem adequada e utiliza codificação A, não sendo compatível com protocolos Ethernet Industrial.

INSTALAÇÃO

Como instalar o EVF042 IFM - Cabo de Ligação M12 para Indústria Alimentícia 1m IP69K Aço Inox

Certifique-se de que a alimentação elétrica esteja desligada.
Verifique a integridade dos pinos do conector M12.
Alinhe a codificação (chave) do conector fêmea com o sensor/atuador.
Insira o conector manualmente até o fim.
Rosqueie a porca de aço inoxidável manualmente.
Utilize chave dinamométrica para aplicar o torque entre 0,6 e 1,5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de umidade no conector M12	Aperto excessivo ou insuficiente no conector	Verificar se o torque está entre 0,6 e 1,5 Nm
Rompimento interno do cabo	Raio de curvatura menor que o especificado	Inspecionar a integridade da capa externa
Falha intermitente de sinal	Contaminação química dos contatos	Limpar contatos e verificar oxidação
Deformação do cabo ou perda de continuidade	Esforço de torção excedido	Verificar limites de torção de ± 180 °/m

DOCUMENTAÇÃO TÉCNICA

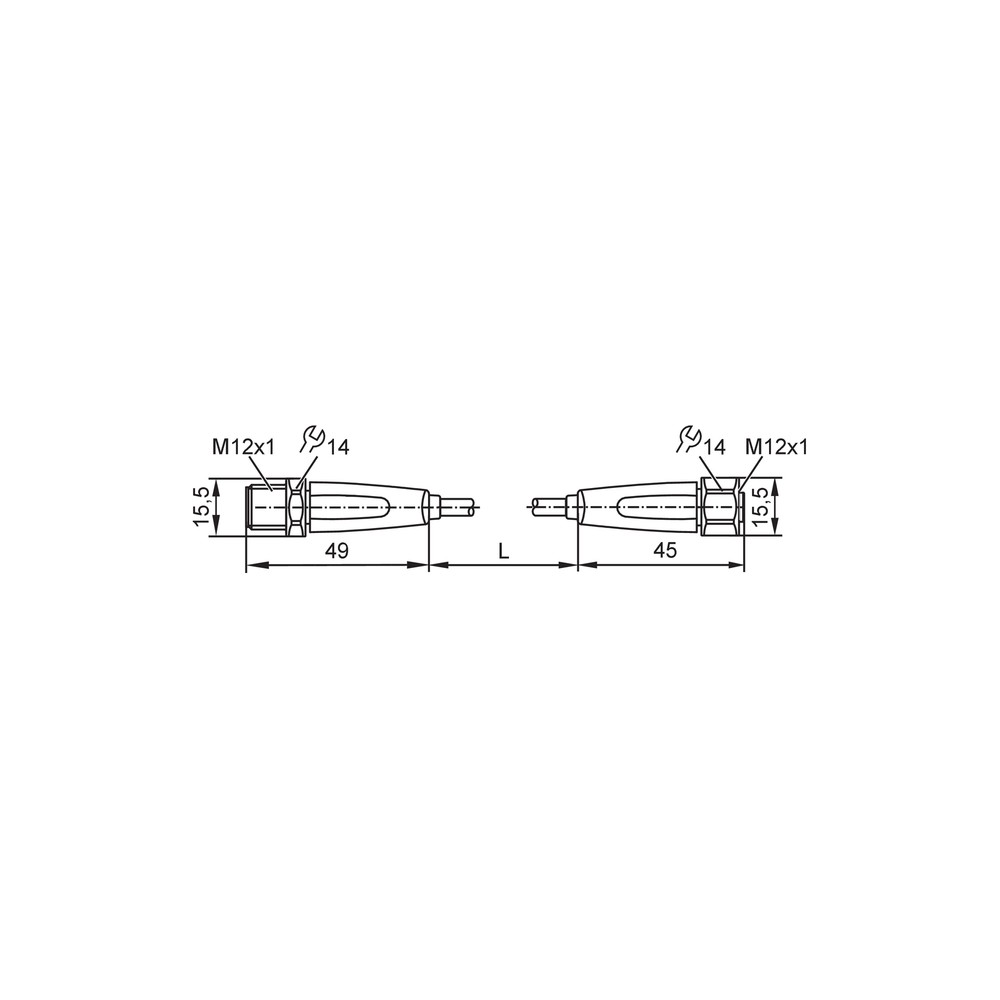

Folha de Dados Técnicos EVF042 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVF042?

O EVF042 é um cabo de ligação M12 de 1 metro, projetado para aplicações em áreas úmidas e higiênicas na indústria alimentícia.

O que vem incluído com o produto?

O produto acompanha um cabo de ligação de 1 metro com conectores M12 retos e codificação A, com porca de fixação em aço inoxidável 1.4404.

Este cabo serve para redes de comunicação PROFIBUS?

Não, este modelo possui codificação A (padrão para sensores e atuadores). Ele não é adequado para protocolos de comunicação como PROFIBUS ou Ethernet industrial que exigem codificações específicas como B ou D.

Existem limitações de ambiente para este cabo?

Não deve ser utilizado em ambientes com temperaturas superiores a 100°C ou em locais com agentes químicos incompatíveis com o material de vedação EPDM.

O que fazer em caso de falha de conexão?

O sintoma é a interrupção da comunicação ou sinal intermitente; a causa provável é oxidação ou desgaste nos pinos, que deve ser verificada inspecionando os contatos banhados a ouro.

Como verificar se a vedação do conector falhou?

O sintoma é a infiltração de umidade; a causa técnica pode ser o aperto incorreto do conector, que deve ser verificado aplicando o torque recomendado de 0,6 a 1,5 Nm.

Devo escolher este cabo ou uma extensão maior?

Para distâncias curtas de até 1 metro, o EVF042 é ideal. Se precisar de maior alcance, deve-se verificar o catálogo da IFM para extensões compatíveis com o ambiente higiênico.

É melhor comprar este modelo ou um kit de cabos?

O EVF042 é um componente unitário de alta performance. Para substituição de grandes lotes em linhas de produção, recomenda-se verificar o part number e quantidade por embalagem.

Quais os cuidados na instalação do conector?

A instalação deve ser feita com alinhamento manual do conector M12 antes de rosquear, respeitando o torque de aperto entre 0,6 e 1,5 Nm para garantir o grau de proteção IP69K.

Qual a procedência deste material?

O produto é fabricado pela ifm electronic. O faturamento é realizado diretamente pelo fornecedor, garantindo procedência industrial.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

1.4404

Aço inoxidável austenítico de baixo carbono, também conhecido como 316L, resistente à corrosão (Ref.: DIN EN 10088).

Codificação A

Padrão de conexão M12 para sensores e atuadores padrão (Ref.: IEC 61076-2-101).

EPDM

Elastômero de etileno-propileno-dieno utilizado para vedações devido à sua excelente resistência ao envelhecimento e ozônio.

MPPE

Polifenileno éter modificado, material de isolamento do cabo livre de halogênio, indicado para uso industrial severo.
