Cabo de Ligação IFM EVF041 M12 0,6m

Pré-visualizar: EVF041 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 0,6m IP69K

EVF041 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 0,6m IP69K

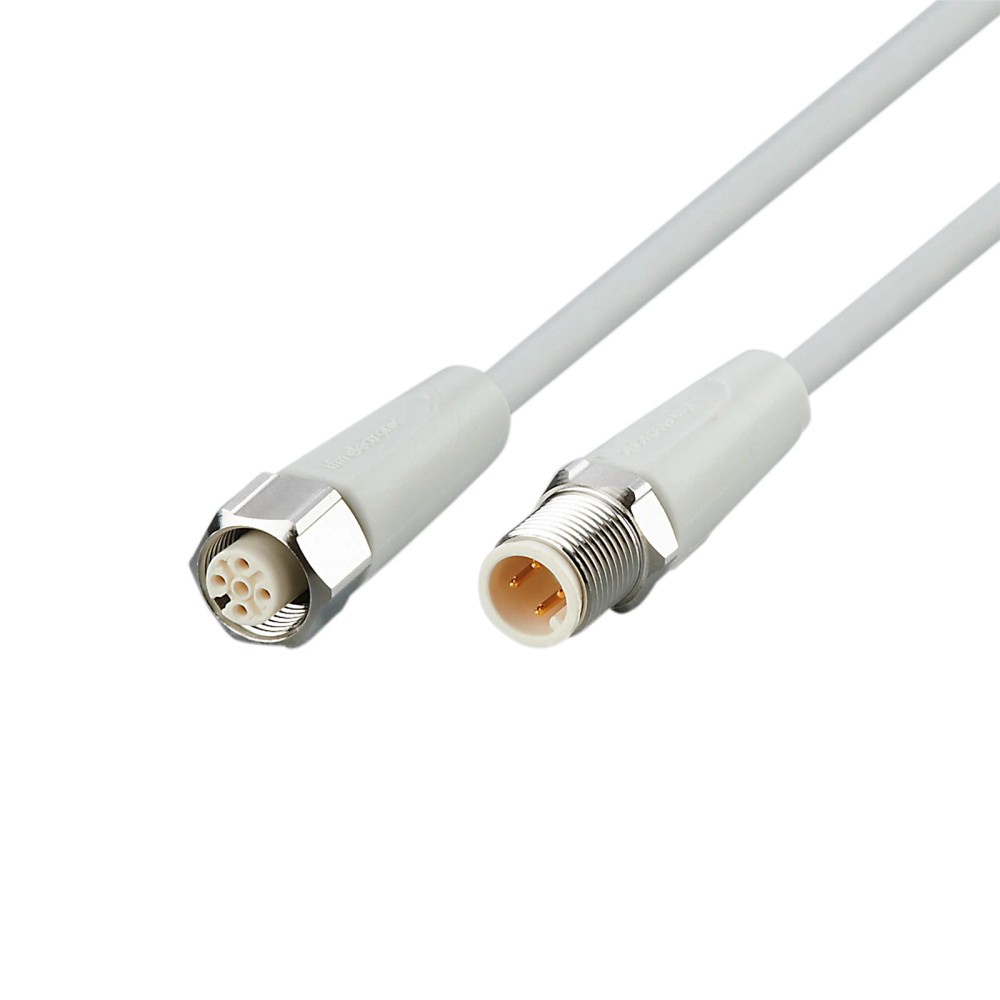

Imagem meramente ilustrativa

R$ 426,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF041
EAN: 4021179304184
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVF041 IFM - Cabo de Ligação IFM Indústria Alimentícia M12 0,6m IP69K"

Destaques do Produto

Comprimento do cabo

0,6 m

Interface

M12 reto, codificação A, 4 contatos

Tensão

< 250 V AC; < 300 V DC conforme dataset

Corrente total

4 A; capacidade UL indicada: 3 A

Proteção

IP65, IP67, IP68 e IP69K

Uso indicado

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVF041 M12 reto, 0,6 m, IP69K

O IFM EVF041 é um cabo de ligação com conexão M12 para interligação em aplicações de automação. Tem comprimento de 0,6 m, contatos dourados e grau de proteção IP65, IP67, IP68 e IP69K. O cabo é de MPPE, sem silicone e sem halogênio, e foi descrito para áreas úmidas e higiênicas na indústria de alimentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVF041
Tipo	Cabo de ligação
Conexão	1 x M12 reto, codificação A, 4 contatos
Comprimento	0,6 m
Tensão de operação	< 250 V AC; < 300 V DC conforme dado do fabricante no dataset
Capacidade de corrente total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm²
Faixa de temperatura ambiente	-25 a 100 °C; móvel: 0 a 100 °C
Material da porca de bloqueio	Aço inoxidável 1.4404 (316L)

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação em aplicações de automação que requeiram conexão M12 reta, codificação A, de 4 contatos, respeitando as especificações elétricas e ambientais do conjunto.
Áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação informada para o produto.
Instalações que exijam cabo de 0,6 m e proteção IP65, IP67, IP68 ou IP69K, desde que o conjunto instalado preserve a vedação especificada.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 0,6 m sem confirmar que esse comprimento atende à instalação.
Não exceder a tensão, corrente, temperatura ou condições de flexão especificadas pelo fabricante; verificar a ficha técnica para os limites aplicáveis ao regime de uso.
Não presumir compatibilidade com qualquer equipamento M12 apenas pela conexão mecânica: confirmar codificação, número de contatos e requisitos elétricos do dispositivo.

APLICAÇÕES E USO

Aplicação informada pelo fabricante/dataset: áreas úmidas e higiênicas na indústria de alimentos; observar a montagem correta para manter a proteção declarada.
Aplicação possível por inferência: interligação de dispositivos com conexão M12 codificação A de 4 contatos, desde que pinout, tensão, corrente e condições ambientais sejam compatíveis; validar com a documentação dos equipamentos conectados.
Para instalação com movimento, considerar a faixa móvel indicada de 0 a 100 °C e respeitar o raio mínimo de flexão e as condições de velocidade e aceleração especificadas. A adequação depende da configuração real da máquina e deve ser validada com a ficha técnica.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVF041 M12 reto, 0,6 m, IP69K, verifique estes pontos:

Escolha o EVF041 quando

A instalação requerer cabo de ligação de 0,6 m com M12 reto, codificação A e 4 contatos, e os limites elétricos e ambientais da aplicação forem compatíveis com a ficha técnica.

Verifique outra configuração quando

A distância exigir comprimento diferente, a interface do dispositivo tiver codificação ou número de contatos distintos, ou a carga exceder os limites elétricos indicados. Confirme o pinout e os requisitos do equipamento conectado antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM; também identificado como ifm electronic	Marca indicada nos dados do produto.
Modelo / SKU	EVF041	Código de identificação do produto.
GTIN	4021179304184	Identificador comercial informado.
Tipo de produto	Cabo de ligação	Classificação do item.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação descrita no dataset do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no dataset.

Dados elétricos
Tensão de operação	< 250 V AC; < 300 V DC	Limites registrados nos dados do fabricante/dataset; verificar a condição aplicável na folha de dados.
Capacidade de carga total	4 A	Capacidade de corrente total indicada.
Capacidade de corrente total (UL)	3 A	Valor específico registrado para a condição UL.
Classe de proteção	II	Classe de proteção indicada na ficha.

Conexões e construção elétrica
Conexão elétrica - soquete	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L); vedação EPDM; torque máximo de aperto 0,6...1,5 Nm	Especificação do lado do soquete; respeitar o torque indicado para esta conexão.
Conexão elétrica - conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em PP sem halogênio; bloqueio em aço inoxidável 1.4404 (316L); torque máximo de aperto 0,6...1,2 Nm	Especificação do lado do conector; respeitar o torque indicado para esta conexão.
Conexão elétrica - cabo	0,6 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões do cabo informadas na ficha.
Material do invólucro	PP, sem halogênio	Material registrado para o corpo da conexão.
Contatos	Banhados a ouro	Acabamento dos contatos indicado no produto.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para o bloqueio/conexão.
Material da vedação	EPDM	Material da vedação informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados; dependem da montagem e do acoplamento corretos.
Temperatura ambiente	-25...100 °C	Faixa ambiente informada para operação.
Temperatura ambiente móvel	0...100 °C	Faixa informada para condição móvel.
Aviso de temperatura ambiente cULus	...65 °C	Limite indicado no dataset para a condição cULus.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	Conforme classe 1K22 / DIN 60721-3-1	Referência ambiental de armazenamento registrada na ficha.

Flexibilidade e movimento
Ciclos de curvatura	> 1 Mio.	Quantidade de ciclos de curvatura informada; condições do ensaio devem ser consultadas na ficha.
Esforço de torção	± 180 °/m	Valor de torção especificado.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro nominal do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada para dobras e deslocamentos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada; aplicar somente à configuração de ensaio descrita.

Materiais e dimensões
Material do cabo	MPPE	Material indicado para o revestimento/cabo.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.
Peso	49,5 g	Peso informado no dataset do produto.
Diâmetro do cabo	4,9 mm	Diâmetro externo indicado na descrição da conexão elétrica do cabo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A conexão M12, por si só, não determina compatibilidade de protocolo.

Conexões

Elétrica Conexão elétrica informada: 1 x M12 reto, codificação A, 4 contatos dourados. Cabo de 0,6 m em MPPE, 4 x 0,34 mm². Tensão indicada: < 250 V AC; o dataset também registra < 300 V DC. Capacidade de corrente total: 4 A; capacidade UL indicada: 3 A. Confirmar pinout e requisitos elétricos do equipamento conectado.

Processo Não se aplica como conexão de processo. Trata-se de cabo de ligação elétrico com conexão M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 codificação A, 4 contatos e requisitos elétricos compatíveis	✓	A ficha informa conector M12 reto, codificação A, com 4 contatos; a compatibilidade elétrica depende também do pinout e dos limites do dispositivo.
Equipamento M12 com codificação ou quantidade de contatos diferente	✗	A configuração mecânica informada para o EVF041 é codificação A e 4 contatos; não há evidência de compatibilidade com outras configurações.
Aplicação que requer comunicação por protocolo específico	✗	A ficha não especifica protocolo de comunicação. A presença da conexão M12 não comprova suporte a um protocolo.
Aplicação em área úmida ou higiênica na indústria de alimentos, dentro dos limites especificados	✓	Essa aplicação é indicada na descrição do produto, com graus de proteção IP65, IP67, IP68 e IP69K.
Carga acima de 4 A ou, quando aplicável, acima da capacidade UL de 3 A	✗	Esses valores são os limites de capacidade de corrente registrados para o produto; não devem ser excedidos.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVF041 M12 reto, 0,6 m, IP69K

Confirme que os equipamentos a interligar possuem conexão M12 com codificação A e 4 contatos; valide também o pinout nos documentos dos equipamentos.
Verifique se tensão, corrente e condições ambientais da instalação estão dentro dos limites da ficha técnica.
Desenergize os equipamentos antes de realizar a conexão, seguindo os procedimentos de segurança da instalação.
Alinhe o conector com a interface M12 sem forçar ou cruzar a rosca; confirme que as superfícies de acoplamento estão limpas e sem danos.
Aperte respeitando o torque máximo indicado para cada lado: 0,6...1,2 Nm no conector e 0,6...1,5 Nm no soquete.
Roteie o cabo sem ultrapassar o raio mínimo de flexão informado e verifique o assentamento da conexão antes de energizar.

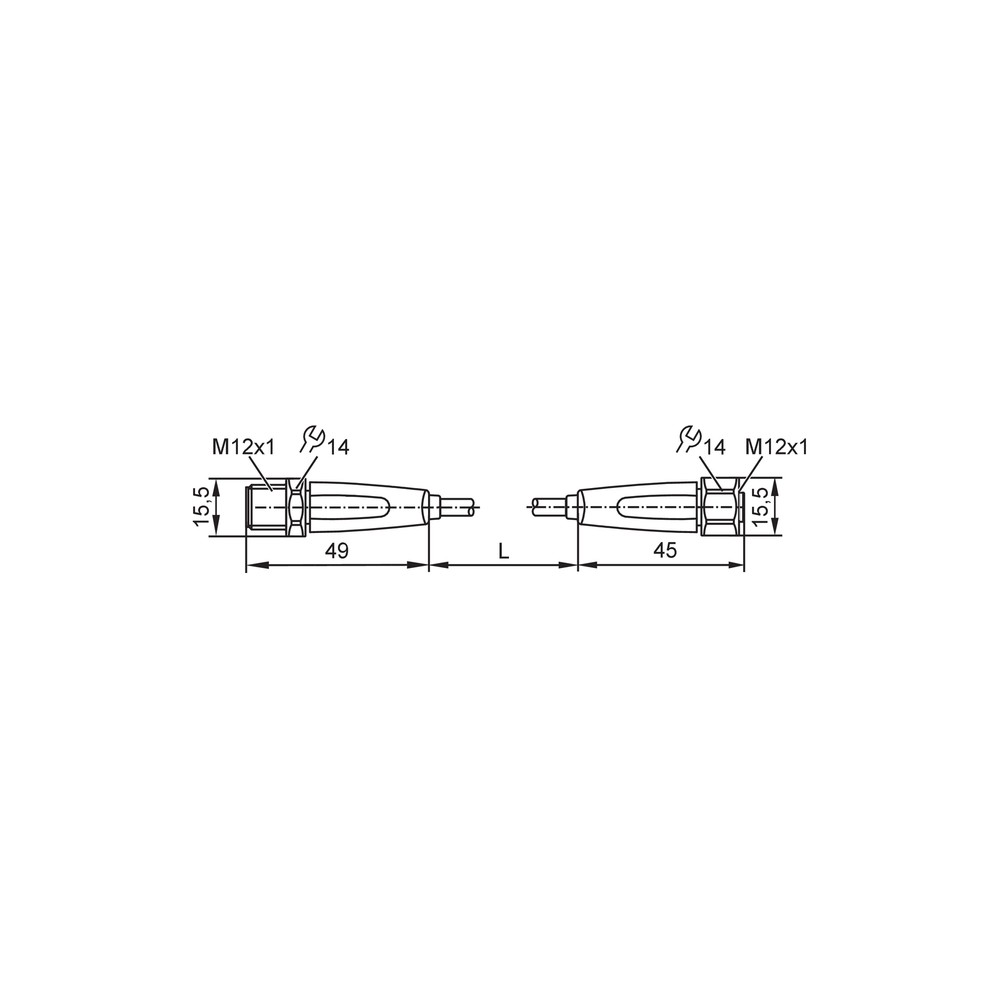

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação.	Conexão incompleta, pinout incompatível ou falta de correspondência entre os requisitos elétricos dos dispositivos.	Confira o assentamento do M12, a codificação e o pinout nas documentações dos dispositivos; verifique continuidade e tensão conforme os procedimentos de segurança aplicáveis.
Há interrupções de sinal quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, flexão abaixo do raio mínimo ou conexão solta.	Inspecione o cabo e as conexões, confira o raio de flexão e teste a continuidade enquanto movimenta o cabo de forma controlada.
A conexão apresenta umidade ou perda de vedação após a instalação.	Acoplamento incorreto, vedação danificada ou torque fora da faixa indicada.	Inspecione a vedação e as superfícies de acoplamento; confirme o aperto dentro do limite especificado para o lado correspondente.
A conexão ou o cabo aquece durante a operação.	Corrente ou condição de operação acima dos limites aplicáveis, ou contato elétrico inadequado.	Compare a carga com a capacidade indicada, considerando o limite UL quando aplicável, e examine o acoplamento e os contatos após desenergizar o circuito.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF041 (PT-BR) (Datasheet) Desenho em escala IFM EVF041 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF041 e para que serve?

É um cabo de ligação IFM com conexões M12 retas, codificação A e 4 contatos, destinado à interligação elétrica de dispositivos compatíveis. A aplicação informada inclui áreas úmidas e higiênicas na indústria de alimentos.

O que acompanha o EVF041?

O produto é indicado como uma peça por embalagem. A ficha não lista acessórios inclusos.

O EVF041 funciona com qualquer equipamento que tenha conexão M12?

Não é possível confirmar apenas pelo formato M12. Verifique codificação A, quantidade de contatos, pinout e requisitos elétricos do equipamento.

Qual protocolo de comunicação esse cabo suporta?

A ficha não informa protocolo de comunicação. A conexão M12 não comprova, por si só, compatibilidade com um protocolo específico.

Posso usar este cabo se precisar de um comprimento diferente de 0,6 m?

O EVF041 tem 0,6 m. Se a instalação exigir outro comprimento, selecione uma configuração que atenda à distância necessária e confirme a compatibilidade das conexões.

Posso usar o EVF041 em um conector M12 com outra codificação ou outro número de contatos?

A ficha especifica M12 codificação A com 4 contatos. Não há informação que confirme compatibilidade com outras codificações ou quantidades de contatos.

O equipamento conectado não funciona; devo trocar o cabo?

Antes da troca, confira o acoplamento, o pinout e a continuidade do cabo, além da tensão presente e dos requisitos elétricos do dispositivo. Uma ligação incorreta também pode produzir esse sintoma.

O sinal falha quando o cabo se movimenta; o que verificar?

Inspecione o cabo e os conectores quanto a danos ou afrouxamento e verifique se o raio de flexão respeita o mínimo especificado. Se necessário, teste a continuidade com o circuito desenergizado e seguindo os procedimentos de segurança.

Como evitar danos ao instalar o cabo M12?

Alinhe os conectores antes de rosquear e não force o acoplamento. Respeite o torque máximo indicado para cada lado e o raio mínimo de flexão em aplicações flexíveis.

Este produto é fornecido com porcas, conectores ou outros acessórios avulsos?

A ficha descreve as conexões do cabo, mas não relaciona acessórios avulsos inclusos. Consulte o datasheet ou o fornecedor para confirmar o conteúdo físico da embalagem.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica indicada para a conexão M12 do EVF041; deve corresponder à interface do equipamento conectado. (Ref.: conexão elétrica M12, codificação A)

IP69K

Grau de proteção declarado para o cabo e suas conexões, quando instalados conforme as condições aplicáveis. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

MPPE

Material indicado para o cabo do EVF041. (Ref.: conexão elétrica - cabo)

Raio mínimo de flexão

Limite geométrico mínimo para curvar o cabo em aplicação flexível, especificado como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Torque de aperto

Limite de torque indicado para o aperto das conexões; os valores diferem entre conector e soquete. (Ref.: conector 0,6...1,2 Nm; soquete 0,6...1,5 Nm)
