Cabo de Ligação IFM M12 EVF040

Pré-visualizar: EVF040 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 0,3m IP69K Inox

EVF040 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 0,3m IP69K Inox

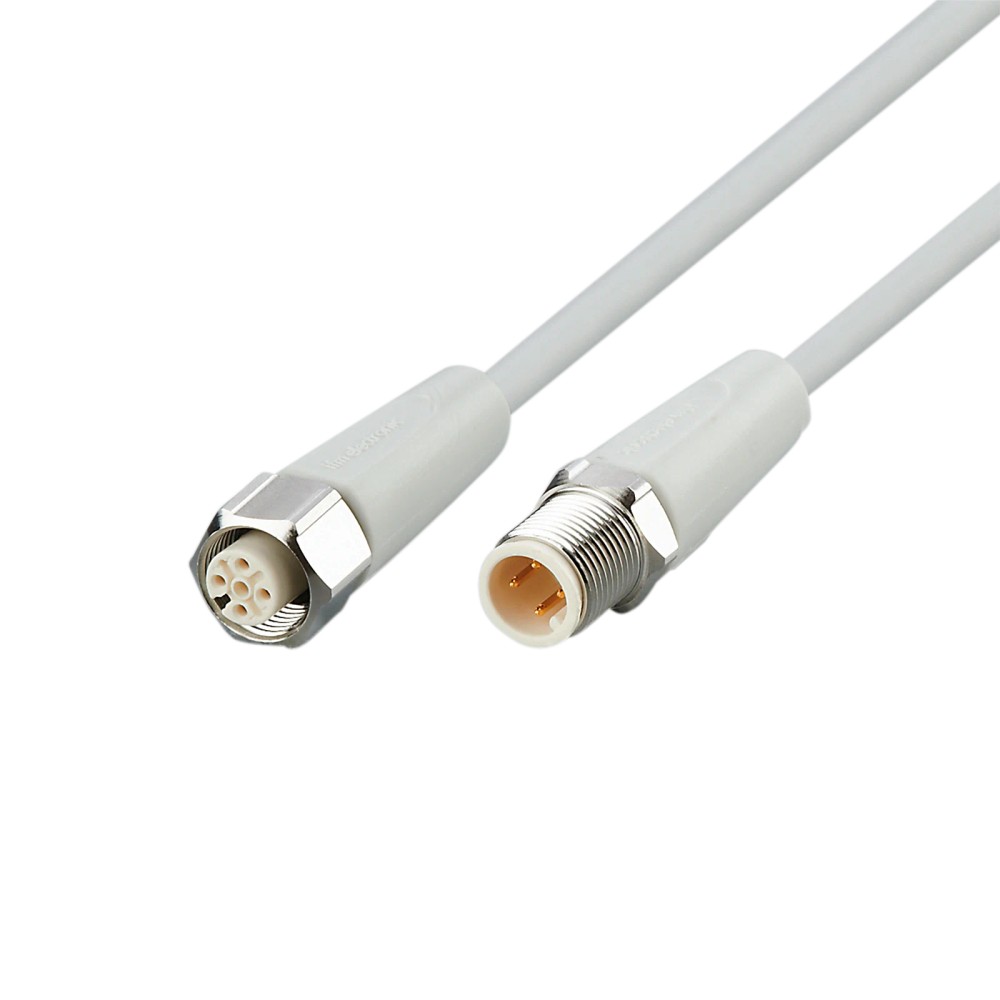

Imagem meramente ilustrativa

R$ 422,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF040
EAN: 4021179296373
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVF040 IFM - Cabo de Ligação IFM M12 Indústria Alimentícia 0,3m IP69K Inox"

Destaques do Produto

Tipo de Conector

M12

Comprimento

0,3 m

Grau de Proteção

IP69K

Material da Porca

Aço Inox 316L

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF040 IFM - Cabo de Ligação M12 0,3m IP69K Inox

O EVF040 é um cabo de ligação M12 de 0,3 metros desenvolvido para ambientes higiênicos e úmidos na indústria de alimentos. Ele se destaca pela proteção IP69K, que permite a lavagem com jatos de alta pressão e alta temperatura. A construção utiliza materiais de alta resistência, incluindo porca em aço inoxidável 316L e isolamento livre de halogênio, garantindo durabilidade em processos industriais críticos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVF040
Comprimento	0,3 m
Tipo de Conector	M12
Grau de Proteção	IP69K
Material Porca	1.4404 (316L)
Corrente Máxima	4 A
Ciclos de Flexão	> 1.000.000
Temperatura Operação	-25...100 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas úmidas na indústria de alimentos
Processos de limpeza com alta pressão e temperatura
Aplicações que exigem resistência à halogênio e silicone

⚠ Considere outro se precisa de:

Aplicações com alta torção contínua que excedam ± 180°/m
Ambientes com exposição a químicos que degradem o material MPPE
Conexões com contrapartes que não suportem o torque de 0,6 a 1,5 Nm

APLICAÇÕES E USO

Conexão de sensores em linhas de envase
Automação de máquinas de processamento de alimentos
Ambientes de alta umidade com limpeza diária
Sistemas de controle em áreas de higienização agressiva

COMO ESCOLHER

Antes de comprar o EVF040 IFM - Cabo de Ligação M12 0,3m IP69K Inox, verifique estes pontos:

Escolha este cabo quando

Sua aplicação exige resistência a lavagens frequentes com alta pressão, conforme normas de higiene de indústrias alimentícias ou farmacêuticas.

Busque outra opção quando

O raio de curvatura for inferior a 10 vezes o diâmetro do cabo ou se houver necessidade de uma rotação superior a 180°/m, o que pode danificar a estrutura interna.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de tensão para operação segura
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto
Classe de proteção	II	Isolamento elétrico de segurança

Condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência à entrada de água e poeira
Temperatura ambiente	-25...100 °C	Faixa térmica de operação para o cabo
Umidade de armazenamento	10...100 %	Condição de armazenamento permitida

Dados mecânicos
Material do invólucro	PP (Polipropileno)	Material do corpo do conector
Material da porca	1.4404 (aço inoxidável 316L)	Material de fixação resistente à corrosão
Material da vedação	EPDM	Vedação para garantir IP69K

COMPATIBILIDADE

Comunicação

• Sinais Digitais / Analógicos padrões M12

Conexões

Elétrica Conector M12, 4 pinos

Processo M12 (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com lavagem diária de alta pressão	✓	Possui grau de proteção IP69K e materiais resistentes à corrosão.
Movimentação robótica de alta velocidade/torção	✗	Limite de torção de ± 180°/m pode ser insuficiente para aplicações robóticas intensivas.
Instalações elétricas padrão 24V DC	✓	Atende perfeitamente à tensão e corrente exigidas por sensores industriais.

INSTALAÇÃO

Como instalar o EVF040 IFM - Cabo de Ligação M12 0,3m IP69K Inox

1. Limpe a área de conexão para remover resíduos ou sujeira.
2. Posicione o conector M12 macho da contraparte alinhando os pinos.
3. Rosqueie a porca de inox 316L manualmente até o limite.
4. Utilize uma ferramenta adequada para aplicar o torque entre 0,6 e 1,5 Nm.
5. Verifique se o cabo possui folga para movimento, mantendo o raio de curvatura mínimo de 10x o diâmetro.
6. Teste a integridade da vedação em ciclos de lavagem de baixa pressão antes da operação final.

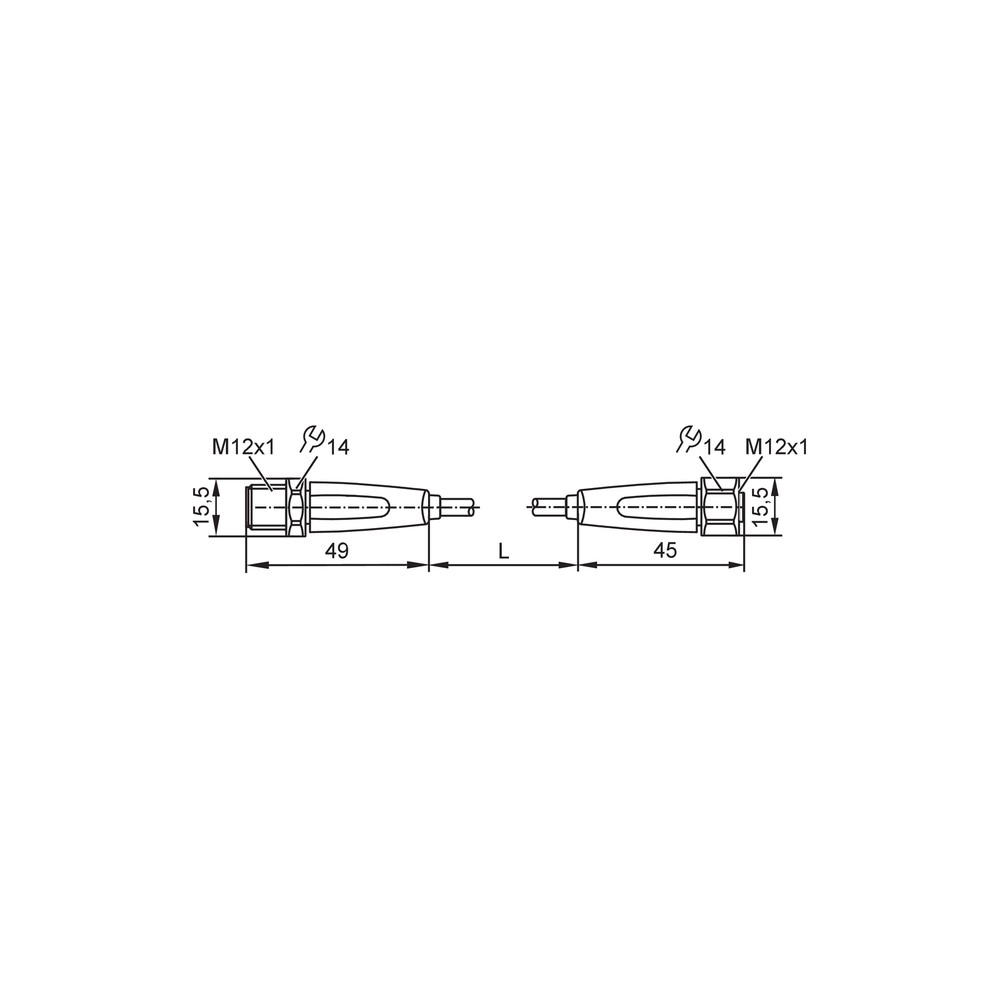

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de água ou umidade no conector.	Torque de aperto incorreto durante a instalação.	Verificar se a porca de inox está apertada entre 0,6 e 1,5 Nm.
Perda intermitente de sinal ou falha de comunicação.	Contaminação ou oxidação nos pinos metálicos.	Inspecionar os pinos banhados a ouro sob luz direta ou lupa.
Rompimento interno de condutores.	Esforço de torção além do limite técnico (± 180°/m).	Realizar teste de continuidade nos fios usando um multímetro.
Degradação ou ressecamento da vedação.	Uso de produtos de limpeza incompatíveis com EPDM ou PP.	Comparar a tabela de resistência química do datasheet com os produtos de limpeza utilizados.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação IFM EVF040?

O cabo EVF040 é um conector industrial M12 de 0,3 metros, projetado para conexão de sensores e atuadores em ambientes com necessidade de alta proteção higiênica.

Para qual tipo de indústria este cabo é indicado?

Ele é ideal para indústrias de alimentos, bebidas e farmacêuticas, onde processos de lavagem com alta pressão e temperatura são comuns.

Existem restrições de aplicação para este cabo?

O cabo não deve ser utilizado em aplicações que excedam a tensão nominal de 250V AC ou 300V DC, nem em ambientes onde os materiais MPPE/EPDM não possuam resistência química ao agente de limpeza.

O cabo pode ser usado em qualquer porta M12?

Este produto não é compatível com conexões que exijam codificação diferente de A (como B, D ou X) ou protocolos de comunicação específicos que não utilizem o padrão M12 de 4 pinos.

O que indica uma falha na conexão do cabo?

Sintomas incluem falha intermitente de sinal ou desligamento total do componente conectado. A causa provável é a oxidação nos contatos devido à falha na vedação ou entrada de umidade por torque incorreto.

Como diagnosticar se o cabo está com defeito?

Verifique visualmente se há sinais de umidade ou oxidação nos pinos banhados a ouro e meça a continuidade do cabo com um multímetro para descartar rompimento interno.

Devo comprar este cabo ou um montável?

O cabo EVF040 é uma peça única de ligação com conector fixo, sendo ideal para instalações padronizadas. Em comparação, modelos com conector desmontável oferecem maior flexibilidade de comprimento, mas menor grau de proteção.

Por que escolher a versão com porca em inox?

A versão com inox 316L (1.4404) é superior em ambientes com agentes de limpeza agressivos, enquanto versões com porcas de latão niquelado podem sofrer corrosão em áreas de lavagem.

Quais cuidados tomar na instalação?

Certifique-se de não ultrapassar o torque de 0,6 a 1,5 Nm no aperto, evitando danos à vedação EPDM e garantindo o grau de proteção IP69K.

Como devo armazenar o cabo quando não estiver em uso?

O produto deve ser armazenado em local seco, seguindo as condições climáticas 1K22 conforme DIN 60721-3-1, mantendo a integridade do isolamento MPPE.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água (Ref.: Grau de proteção).

Codificação A

Padrão de pinagem M12 para sensores e atuadores DC (Ref.: Codificação do conector).

MPPE

Polifenileno-éter modificado, material isolante sem halogênio com alta resistência térmica (Ref.: Material).

1.4404 (316L)

Aço inoxidável austenítico com baixo teor de carbono, ideal para ambientes corrosivos (Ref.: Material porca).

Sem halogênio

Material que não libera gases tóxicos ou corrosivos em caso de combustão (Ref.: Sem halogênio).
