EVF006 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 25m IP69K

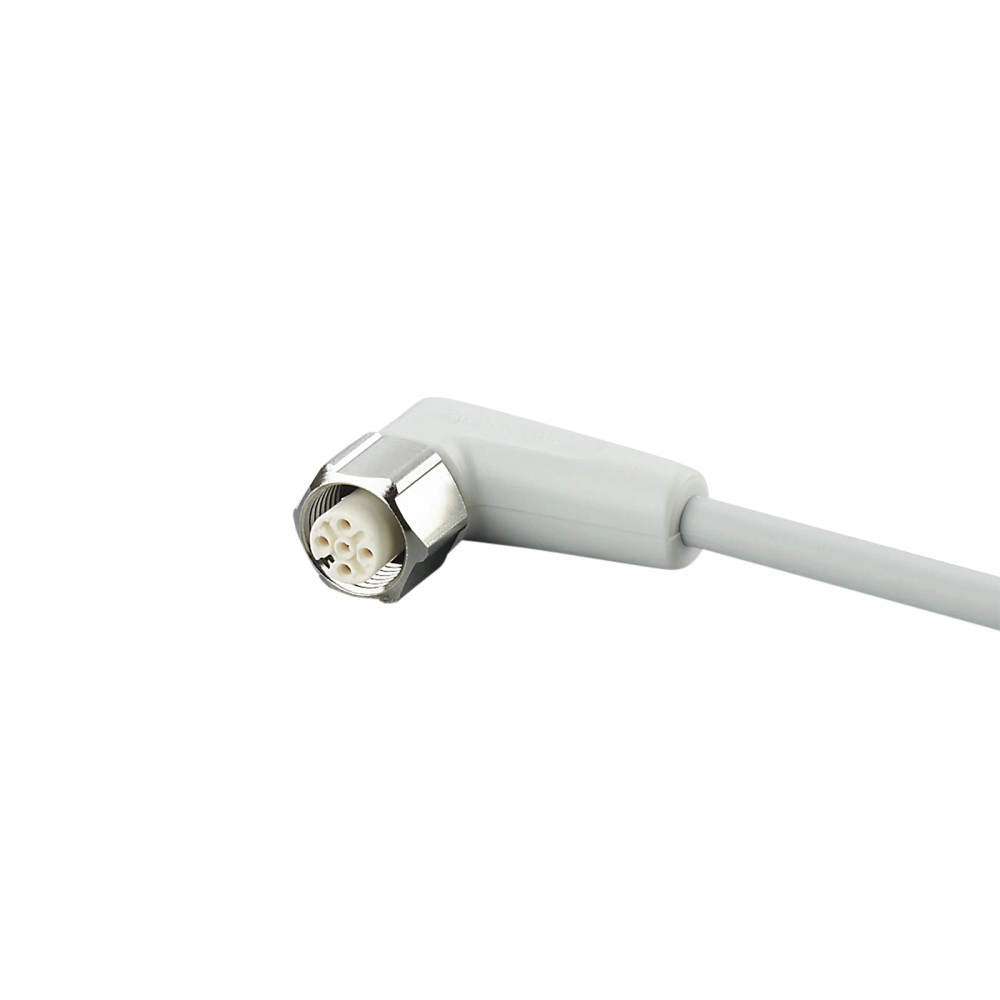

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF006
EAN: 4021179291217
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVF006 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 25m IP69K"

Destaques do Produto

Comprimento

25 m

Conector

M12 fêmea angular, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação indicada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVF006 – Cabo de conexão fêmea M12 angular, 4 contatos, 25 m, IP65/IP67/IP68/IP69K

O IFM EVF006 é um cabo de conexão com soquete fêmea M12 angular, destinado à conexão de componentes em áreas úmidas e higiênicas da indústria de alimentos. Possui 25 m de comprimento, quatro contatos banhados a ouro e proteção declarada IP65, IP67, IP68 e IP69K. O cabo é de MPPE, sem silicone e sem halogênio, com tensão de operação inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF006
Conector	1 x M12 fêmea angular, codificação A, 4 contatos
Comprimento do cabo	25 m
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Material do cabo	MPPE, sem halogênio, cinza; Ø 4,9 mm; 4 x 0,34 mm²
Materiais do conector	Corpo em PP; porca de bloqueio em aço inoxidável 1.4404 (316L); vedação em EPDM
Temperatura ambiente	-25 a 100 °C; em aplicação móvel: 0 a 100 °C
Peso	764 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação informada pelo fabricante.
Instalações que requeiram cabo de 25 m com conector fêmea M12 angular, codificação A e quatro contatos.
Aplicações compatíveis com os limites elétricos declarados: até 4 A e tensão inferior a 250 V AC ou 300 V DC.
Ambientes dentro da faixa de temperatura especificada para a condição de instalação, observando a faixa distinta para uso móvel.

⚠ Considere outro se precisa de:

Não selecionar para exigências de tensão acima de < 250 V AC ou < 300 V DC, nem de corrente acima de 4 A.
Não selecionar quando o equipamento exigir conector diferente de M12 fêmea angular, codificação A, ou configuração de quatro contatos; confirmar também o encaixe mecânico e a pinagem do equipamento conectado.
Não usar em condição de temperatura fora dos limites informados para a condição fixa ou móvel correspondente.
Não tratar os graus IP declarados como autorização para qualquer condição de instalação: verificar se o conector está corretamente acoplado e se a aplicação atende às condições do fabricante.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos. A ficha declara proteção IP65, IP67, IP68 e IP69K; a preservação dessas classificações depende das condições de montagem e acoplamento especificadas pelo fabricante.
Possibilidade de uso em instalação com movimento, desde que sejam respeitados o limite de temperatura móvel de 0 a 100 °C, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições declaradas para velocidade de movimento: máximo de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². A adequação ao ciclo real deve ser validada para a máquina.

COMO ESCOLHER

Antes de comprar o IFM EVF006 – Cabo de conexão fêmea M12 angular, 4 contatos, 25 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF006 quando

A instalação exigir cabo de 25 m, conector M12 fêmea angular codificado A com quatro contatos e os limites de tensão e corrente informados. A aplicação indicada no cadastro é em áreas úmidas e higiênicas da indústria de alimentos.

Verifique antes de especificar

Confirme no equipamento de destino a geometria, codificação, número e função dos contatos, além dos limites elétricos. O formato M12, isoladamente, não confirma compatibilidade elétrica ou de pinagem.

Considere outra configuração quando

A instalação exigir outro comprimento, conector reto, outra codificação ou quantidade de contatos, ou valores elétricos fora dos limites declarados. A ficha não identifica modelos alternativos específicos.

Para instalação móvel

Considere a faixa ambiente móvel declarada de 0 a 100 °C e respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. A velocidade máxima informada depende da condição indicada pelo fabricante: deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Marca declarada para o produto.
Modelo / SKU	EVF006	Identificação do produto no anúncio.
GTIN	4021179291217	Código de identificação comercial informado.
Part number do anúncio	EVF006	Código informado nos dados primários do anúncio.
Part number do catálogo associado	ADOAH040VAS0025P04	Código presente no dataset de catálogo; confirmar em documentação do fabricante caso seja necessário para intercâmbio de peças.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do componente.
Aplicação indicada	Áreas úmidas e higiênicas na indústria de alimentos	Cenário de aplicação informado no cadastro.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados; não exceder.
Corrente nominal / capacidade de carga total	4 A	Valor nominal declarado para o cabo.
Classe de proteção elétrica	II	Classificação indicada na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção do cabo informada pelo fabricante.
Identificação das cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Cores identificadas no cadastro; confirmar a atribuição de pinos no diagrama do fabricante e no equipamento.

Conexão elétrica
Soquete	1 x M12, fêmea, angular, codificação A, 4 contatos	Configuração mecânica e de contatos declarada.
Acabamento dos contatos	Banhados a ouro	Acabamento informado para os quatro contatos.
Corpo do conector	PP, sem halogênio	Material declarado para o corpo do soquete.
Bloqueio / porca	Aço inoxidável 1.4404 (316L)	Material declarado para o elemento de bloqueio.
Vedação	EPDM	Material da vedação indicado na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa declarada para o aperto do conector.

Dados do cabo e mecânicos
Comprimento	25 m	Comprimento nominal informado.
Material do cabo	MPPE, sem halogênio, cinza	Construção e características declaradas do cabo.
Diâmetro do cabo	Ø 4,9 mm	Valor informado para o cabo.
Material	MPPE	Material do cabo conforme dados primários.
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões em milímetros informadas no dataset de catálogo.
Peso	764 g	Peso informado no dataset de catálogo.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro declarado de 4,9 mm na instalação.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; observar as condições de movimento especificadas.
Ciclos de curvatura	> 1 milhão	Valor informado no dataset de catálogo; desempenho sujeito às condições de aplicação.
Esforço de torção	± 180 °/m	Limite declarado para esforço de torção.
Velocidade máxima de movimento	3,3 m/s	Valor condicionado a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Proteção e características de materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas; a instalação e o acoplamento devem respeitar as condições do fabricante.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada para o cabo e também indicada para o corpo do conector.

Condições ambientais
Temperatura ambiente	-25...100 °C	Faixa geral declarada.
Temperatura ambiente em aplicação móvel	0...100 °C	Faixa específica declarada para condição móvel.
Aviso de temperatura cULus	...65 °C	Limite indicado no aviso de temperatura para cULus; consultar a documentação oficial para a condição exata.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para as condições climáticas de armazenamento.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de sinal depende do dispositivo conectado e da correspondência de pinagem.

Conexões

Elétrica Cabo com soquete fêmea M12 angular, codificação A, quatro contatos banhados a ouro; condutores BK (preto), BN (marrom), BU (azul) e WH (branco). Cabo de 25 m, 4 x 0,34 mm². Limites declarados: tensão < 250 V AC / < 300 V DC e corrente nominal de 4 A. Conferir a atribuição dos pinos no datasheet e no equipamento de destino.

Processo Não possui conexão de processo para fluido informada; trata-se de um cabo de conexão elétrica. Conexão elétrica M12 fêmea angular, codificação A; verificar acoplamento mecânico e vedação no dispositivo compatível.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho codificação A, quatro contatos e pinagem compatível	✓	A configuração declarada do cabo é M12 fêmea angular, codificação A, com quatro contatos. A pinagem do equipamento ainda deve ser confirmada.
Equipamento com conector de outra codificação ou número de contatos diferente	✗	A configuração mecânica declarada é codificação A e quatro contatos; não corresponde à configuração descrita para o cabo.
Circuito dentro dos limites declarados de tensão e corrente	✓	A ficha informa tensão inferior a 250 V AC ou 300 V DC e corrente nominal de 4 A; verificar que a carga permaneça nos limites aplicáveis.
Circuito que exceda a tensão ou a corrente declarada	✗	A ficha não autoriza operação acima de < 250 V AC, < 300 V DC ou 4 A.
Aplicação em área úmida ou higiênica da indústria de alimentos	✓	Essa aplicação é explicitamente indicada no cadastro; observar montagem e acoplamento adequados para preservar a proteção declarada.
Uso móvel em temperatura ambiente abaixo de 0 °C	✗	A faixa informada para temperatura ambiente móvel é de 0 a 100 °C; a faixa geral de -25 a 100 °C não substitui esse limite específico.

INSTALAÇÃO

Como instalar o IFM EVF006 – Cabo de conexão fêmea M12 angular, 4 contatos, 25 m, IP65/IP67/IP68/IP69K

Confirme que o equipamento de destino possui receptáculo M12 macho, codificação A, quatro contatos e pinagem compatível com o EVF006.
Verifique os requisitos elétricos do circuito e mantenha tensão e corrente dentro dos limites declarados para o cabo.
Roteie o cabo de 25 m sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.
Em montagem móvel, respeite a faixa de temperatura móvel e as condições de velocidade e aceleração declaradas.
Acople o conector alinhando corretamente as partes e aperte dentro da faixa indicada de 0,6 a 1,5 Nm.
Antes de energizar, confira a pinagem e a continuidade dos condutores; consulte o datasheet oficial para o esquema específico do equipamento.

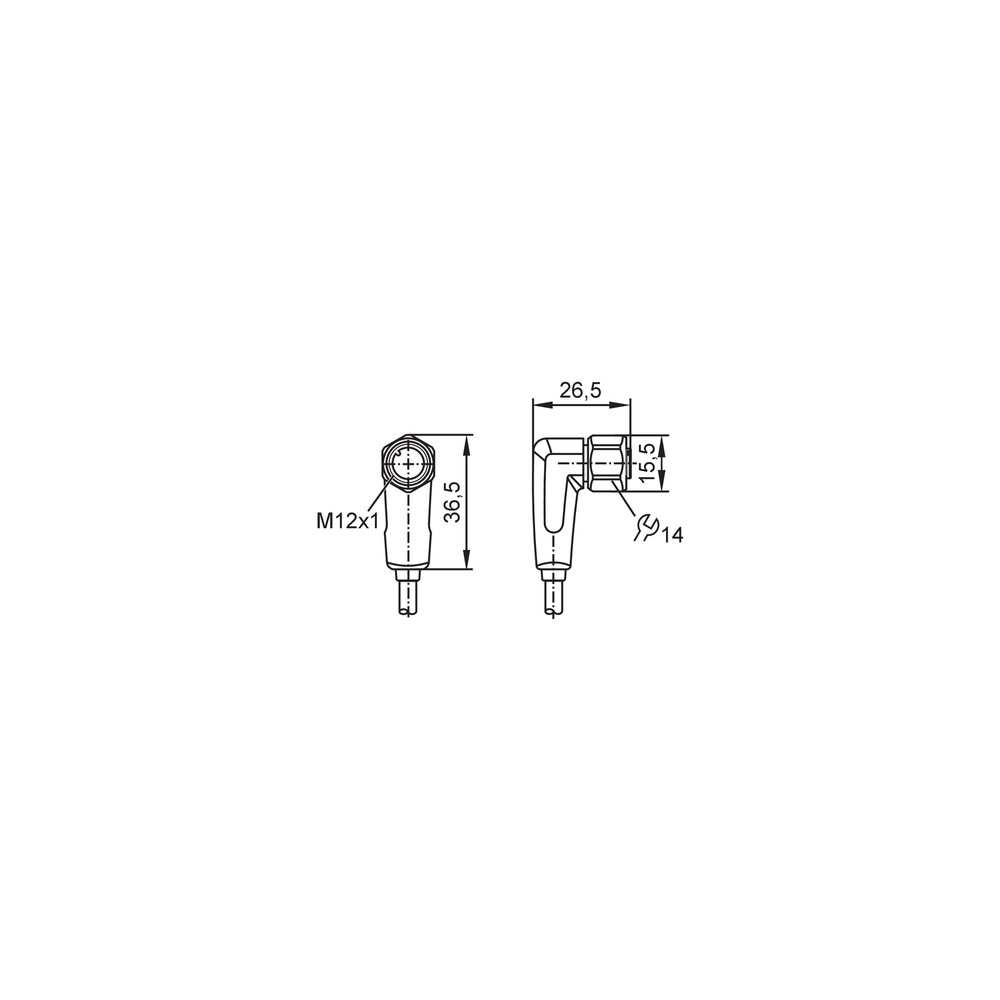

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no equipamento conectado.	Conector não acoplado corretamente, pinagem incompatível ou circuito interrompido em um condutor.	Desenergize o circuito, confira a pinagem do equipamento e do datasheet e verifique continuidade dos quatro condutores.
A conexão apresenta interrupções durante o movimento do cabo.	Curvatura abaixo do mínimo, torção ou movimento fora das condições declaradas para a aplicação.	Inspecione o percurso e o cabo; compare o raio de curvatura, a torção e as condições de velocidade e aceleração com os limites da ficha.
Há aquecimento no cabo ou no conector.	Corrente ou tensão fora dos limites declarados, ou contato elétrico inadequado no acoplamento.	Meça as condições do circuito e confirme corrente até 4 A e tensão dentro dos limites especificados; inspecione o acoplamento após desenergizar.
A proteção contra ingresso de água ou poeira não é mantida na instalação.	Acoplamento incompleto, vedação ou superfície de conexão comprometida, ou montagem fora das condições do fabricante.	Inspecione o conector, a vedação e o acoplamento; consulte as instruções oficiais para confirmar as condições de instalação associadas ao grau IP.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF006 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVF006 e para que ele serve?

É um cabo de conexão com soquete fêmea M12 angular, destinado a conectar componentes elétricos. A aplicação informada é em áreas úmidas e higiênicas da indústria de alimentos.

O conector do EVF006 serve em qualquer conexão M12?

Não. O produto tem conector M12 fêmea angular, codificação A e quatro contatos; confirme também a compatibilidade de pinagem e os requisitos elétricos do dispositivo macho.

O que vem junto com o EVF006?

O cadastro informa uma peça por embalagem: o cabo de conexão. Não há acessórios adicionais especificados.

Posso usar este cabo em uma conexão M12 com outra codificação ou quantidade de pinos?

A ficha especifica codificação A e quatro contatos. Uma conexão de outra codificação ou com quantidade diferente de contatos não corresponde à configuração declarada.

O EVF006 pode ser usado fora da faixa de temperatura móvel indicada?

Para aplicação móvel, a faixa informada é de 0 a 100 °C; portanto, temperaturas abaixo de 0 °C ficam fora desse limite específico. A faixa geral declarada é -25 a 100 °C, mas não substitui a faixa móvel.

O que verificar se o equipamento conectado não recebe sinal?

Antes de substituir o cabo, confira o acoplamento, a pinagem e a continuidade dos condutores. A codificação do conector, por si só, não confirma que a atribuição elétrica dos pinos seja compatível.

Por que a conexão pode falhar quando a máquina está em movimento?

Curvatura ou torção fora dos limites pode contribuir para falhas intermitentes. Verifique o raio mínimo de 10 vezes o diâmetro do cabo e compare o movimento real com as condições declaradas.

Como escolher entre este cabo e outro modelo?

Escolha o EVF006 quando forem necessários 25 m, M12 fêmea angular codificado A, quatro contatos e os limites elétricos declarados. Se a instalação exigir outro comprimento ou configuração de conector, selecione uma versão que corresponda a esses requisitos; a ficha não indica um modelo alternativo específico.

Que cuidados devo tomar ao instalar o conector?

Confirme o alinhamento e a compatibilidade da pinagem antes de energizar e aplique o torque de aperto informado de 0,6 a 1,5 Nm. Consulte o datasheet para as instruções específicas de montagem e conexão.

Como sei se o cabo é adequado para uma corrente acima de 4 A?

A ficha declara corrente nominal de 4 A, portanto não use essa especificação como autorização para cargas acima desse valor. Verifique os requisitos do circuito e selecione um cabo cuja capacidade declarada atenda à aplicação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12; deve corresponder à conexão do dispositivo para permitir o acoplamento mecânico correto. (Ref.: conexão elétrica do soquete: M12, angular, codificação A)

Raio mínimo de curvatura

Menor raio de curvatura indicado para o cabo em aplicação flexível; respeitá-lo ajuda a evitar solicitação mecânica excessiva. (Ref.: mín. 10 x diâmetro do cabo)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos, condicionada às condições de instalação e acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

MPPE

Material declarado para a construção do cabo. (Ref.: material do cabo: MPPE)

Contato banhado a ouro

Acabamento especificado para os contatos elétricos do soquete. (Ref.: quatro contatos banhados a ouro)
