Cabo Conector Fêmea M12 IFM 25m

Pré-visualizar: EVF006 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m IP69K Aço Inox

EVF006 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m IP69K Aço Inox

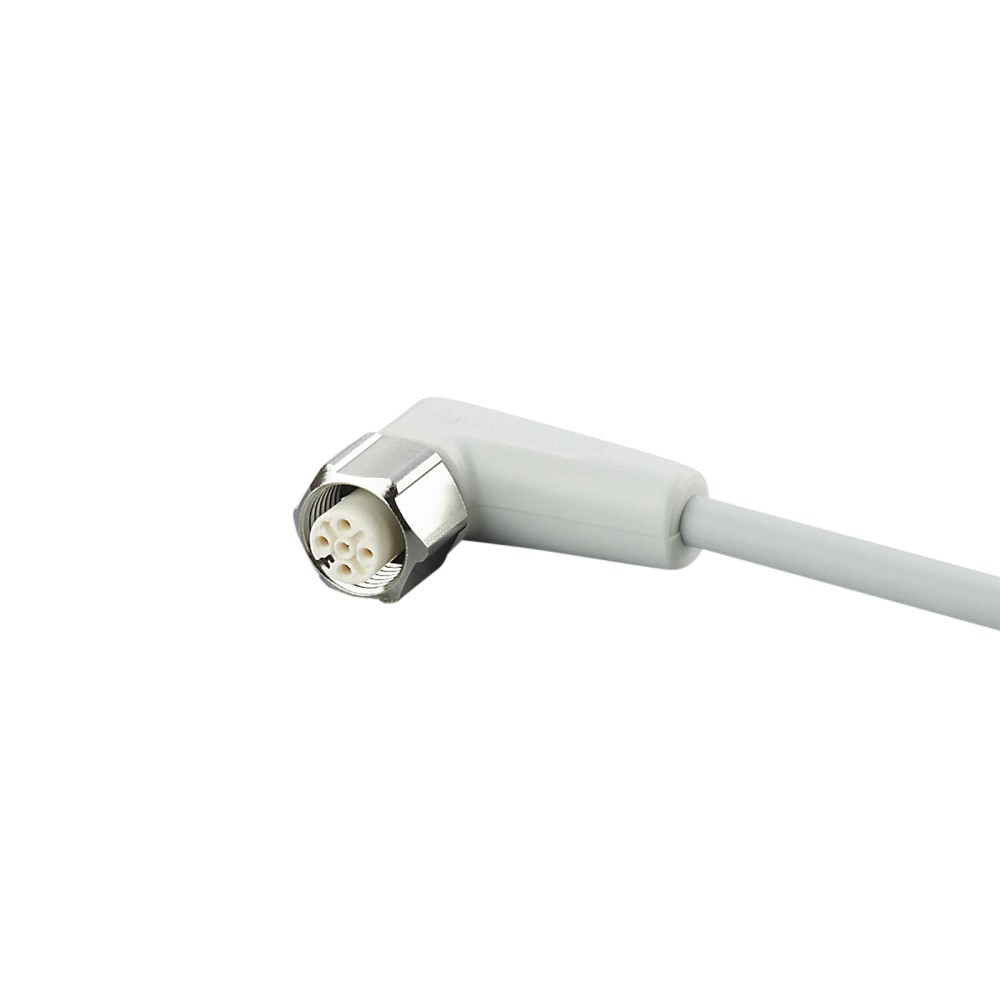

Imagem meramente ilustrativa

R$ 503,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF006
EAN: 4021179291217
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVF006 IFM - Cabo Conector Fêmea M12 Indústria Alimentícia 25m IP69K Aço Inox"

Destaques do Produto

Comprimento

25 m

Conector

Fêmea M12 angular, codificação A, 4 contatos

Tensão máxima de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP 65, IP 67, IP 68 e IP 69K

Aplicação declarada

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF006 IFM – Cabo de conexão fêmea M12 angular, 25 m, para indústria alimentícia

O EVF006 é um cabo de conexão da IFM com soquete fêmea M12 angular, destinado a aplicações em áreas úmidas e higiênicas da indústria de alimentos. Tem 25 m de comprimento, cabo em MPPE sem halogênio e grau de proteção até IP 69K. Os contatos são banhados a ouro e o bloqueio é de aço inoxidável 316L.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF006
Tipo de conexão	Soquete fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	25 m
Material do cabo	MPPE, sem halogênio; diâmetro de 4,9 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Materiais do conector	Corpo em PP; bloqueio em aço inoxidável 316L; vedação em EPDM
Temperatura ambiente	-25 a 100 °C; versão móvel: 0 a 100 °C
Raio mínimo de flexão	10 vezes o diâmetro do cabo, em aplicação flexível

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em áreas úmidas e higiênicas da indústria de alimentos, conforme aplicação declarada pelo fabricante.
Instalações que exijam conector fêmea M12 angular, codificação A, com 4 contatos, e cabo de 25 m.
Aplicações dentro dos limites elétricos, ambientais e de flexão especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária não for um soquete fêmea M12 angular, codificação A, de 4 contatos; a ficha não confirma compatibilidade com outras interfaces.
Não utilizar acima de 4 A ou dos limites de tensão indicados (< 250 V AC / < 300 V DC).
Em aplicação flexível, não fazer curvas com raio inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Aplicação declarada: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; observar os graus de proteção informados e as condições de instalação do fabricante.
Possibilidade de uso em instalação móvel somente dentro da faixa de temperatura móvel de 0 a 100 °C, respeitando o raio mínimo de flexão, os limites elétricos e as condições de movimento declaradas.
A ficha informa velocidade máxima de movimento de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; não extrapolar esses parâmetros para outras configurações sem validação no datasheet.

COMO ESCOLHER

Antes de comprar o EVF006 IFM – Cabo de conexão fêmea M12 angular, 25 m, para indústria alimentícia, verifique estes pontos:

Escolha o EVF006 quando

A instalação exigir cabo de 25 m com soquete fêmea M12 angular, codificação A, 4 contatos, corrente nominal de até 4 A e uso em áreas úmidas e higiênicas da indústria de alimentos.

Verifique outra configuração quando

A conexão requerida diferir do M12 fêmea angular A de 4 contatos, ou quando comprimento, corrente, tensão, temperatura ou raio de flexão exigidos ultrapassarem os valores especificados. Confirme a pinagem e a compatibilidade elétrica com o dispositivo antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo / SKU / part number	EVF006	Código do produto informado na fonte primária.
GTIN	4021179291217	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional do produto.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação declarada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Corrente nominal / capacidade de carga total	4 A	Valor nominal informado; não exceder o limite especificado.
Classe de proteção	II	Classificação declarada na ficha.

Conexões elétricas
Soquete	1 x M12, angular, codificação A	Interface fêmea descrita para conexão ao dispositivo correspondente.
Contatos do soquete	4, banhados a ouro	Material de acabamento e quantidade de contatos.
Corpo do soquete	PP, sem halogênio	Material declarado para o invólucro do conector.
Bloqueio	Aço inoxidável 1.4404 (316L)	Material do mecanismo de bloqueio.
Vedação	EPDM	Material da vedação do soquete.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto do conector.
Cabo	25 m, MPPE, cinza, sem halogênio, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas declaradas para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; confirmar a função de cada pino no esquema do fabricante.

Proteção e materiais
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus declarados para o produto; condições de instalação e uso devem seguir o datasheet.
Material do cabo	MPPE	Material informado para a capa do cabo.
Material do invólucro	PP, sem halogênio	Material e característica declarados para o corpo do conector.
Material da porca / bloqueio	1.4404, aço inoxidável 316L	Material declarado para o componente de bloqueio.
Material da vedação	EPDM	Material declarado para vedação.
Sem silicone	Sim	Característica informada pelo fabricante.
Sem halogênio	Sim	Característica informada para o cabo e o invólucro.

Condições ambientais e movimento
Temperatura ambiente	-25 a 100 °C	Faixa de temperatura ambiente indicada na ficha.
Temperatura ambiente em aplicação móvel	0 a 100 °C	Faixa específica informada para uso móvel.
Aviso de temperatura cULus	Até 65 °C	Limite indicado na observação cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento declarada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação informada para armazenamento.
Ciclos de curvatura	> 1 milhão	Resistência a ciclos de curvatura declarada; condições de ensaio devem ser consultadas no datasheet.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Limite mínimo indicado para aplicação flexível.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha.
Esforço de torção	± 180 °/m	Valor de torção informado pelo fabricante.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões associadas ao produto na ficha.
Peso	764 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da pinagem e dos sinais exigidos pelo dispositivo conectado.

Conexões

Elétrica Um soquete fêmea M12 angular, codificação A, com 4 contatos dourados; cabo de 25 m, 4 x 0,34 mm². Limites informados: < 250 V AC / < 300 V DC e corrente nominal de 4 A. Confirmar a atribuição dos pinos no datasheet do fabricante e no dispositivo conectado.

Processo Não se aplica: trata-se de um cabo de conexão elétrica, sem conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com interface M12 macho, codificação A, 4 contatos e atribuição elétrica compatível	✓	A configuração do cabo é M12 fêmea, codificação A, com 4 contatos. A compatibilidade elétrica da pinagem deve ser verificada para o dispositivo específico.
Instalação que requer cabo de 25 m em ambiente úmido ou higiênico da indústria de alimentos	✓	O comprimento e a aplicação declarada correspondem à ficha; o produto apresenta proteção IP 65, IP 67, IP 68 e IP 69K.
Aplicação com corrente superior a 4 A	✗	A corrente nominal informada é 4 A; a ficha não autoriza exceder esse valor.
Conexão que exige outro número de contatos, outra codificação ou conector macho	✗	A ficha descreve soquete fêmea M12 angular, codificação A, com 4 contatos. Não confirma outras configurações.
Aplicação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo	✗	O raio mínimo indicado para aplicação flexível é 10 vezes o diâmetro do cabo.

INSTALAÇÃO

Como instalar o EVF006 IFM – Cabo de conexão fêmea M12 angular, 25 m, para indústria alimentícia

Confirme que a interface do equipamento é M12 macho, codificação A, com 4 contatos, e valide a pinagem no datasheet e no equipamento.
Desenergize o circuito antes de conectar o cabo e confirme que a tensão e a corrente previstas respeitam os limites especificados.
Posicione o soquete angular sem torcer o cabo e alinhe corretamente as partes de acoplamento antes de rosquear.
Aperte o conector dentro da faixa de torque indicada de 0,6 a 1,5 Nm, sem exceder o valor aplicável à instalação.
Em instalação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e respeite os limites de temperatura e movimento.
Após a montagem, verifique o acoplamento, a vedação e a continuidade elétrica conforme o procedimento do equipamento; não energize se houver dano ou pinagem não confirmada.

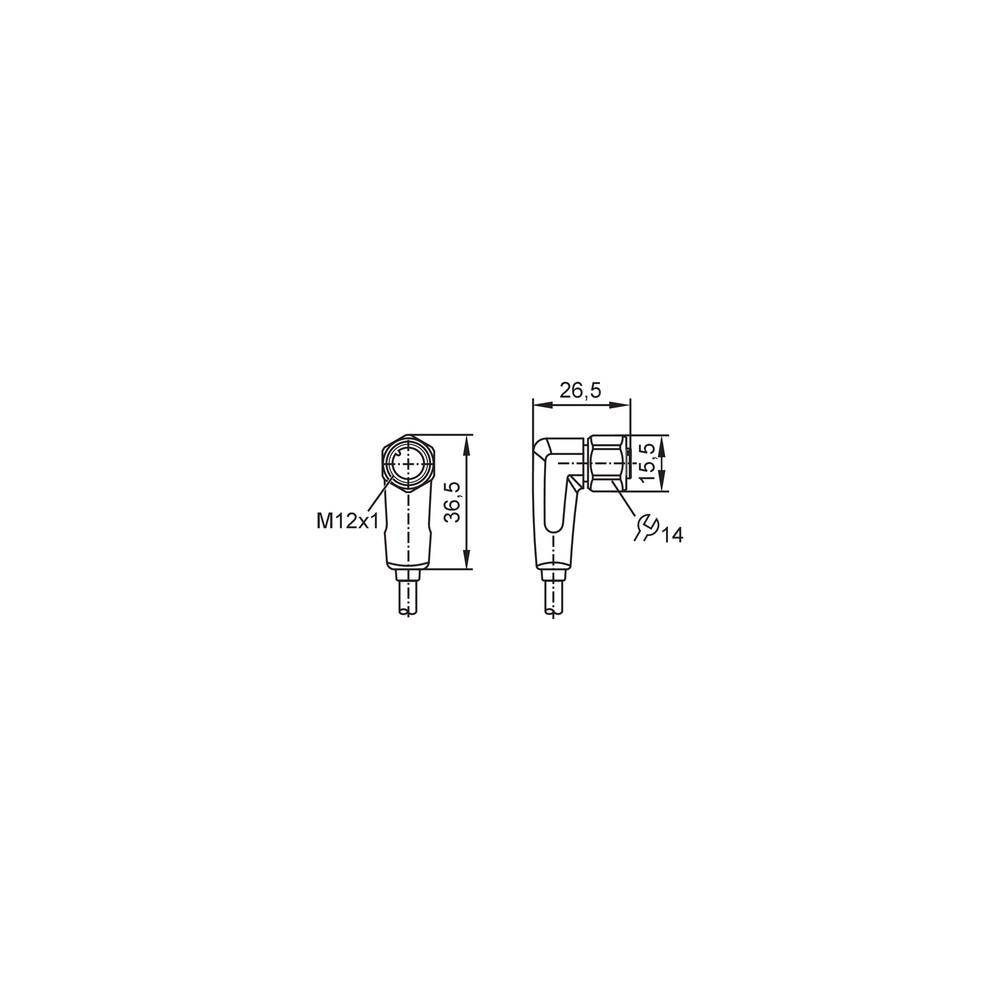

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não reconhece o sinal ou não liga.	Acoplamento incompleto, pino sem continuidade ou atribuição de pinagem incompatível com o dispositivo.	Desenergize o circuito, confira o encaixe e compare a pinagem do equipamento com o datasheet; teste continuidade dos condutores.
Interrupções intermitentes durante movimentação do cabo.	Raio de curvatura menor que o mínimo especificado, tração ou torção excessiva, ou dano no cabo.	Inspecione o percurso e o revestimento; confirme raio mínimo de 10 x o diâmetro e compare o movimento com os limites declarados.
Umidade ou falha de conexão após lavagem ou exposição ambiental.	Conector mal acoplado, vedação comprometida ou instalação fora das condições de proteção especificadas.	Inspecione a vedação e as superfícies de acoplamento; confirme o aperto e que não há dano ou contaminação no conector.
Aquecimento, queda de tensão ou funcionamento instável sob carga.	Corrente ou tensão acima dos limites do cabo, ou contato elétrico inadequado.	Meça a tensão e a corrente em operação, compare com os limites especificados e inspecione o acoplamento e a continuidade dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVF006 em português (Datasheet) Desenho em escala do fabricante (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF006 e para que serve?

É um cabo de conexão IFM de 25 m com soquete fêmea M12 angular. A aplicação declarada é a conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos.

Quais são os limites elétricos e a configuração do conector?

O cabo tem soquete M12 angular, codificação A, com 4 contatos, e é especificado para < 250 V AC / < 300 V DC e 4 A. A pinagem deve ser conferida com o equipamento conectado.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVF006. Não há acessórios adicionais especificados.

Posso usar o EVF006 em circuito acima de 4 A?

Não, a corrente nominal informada é 4 A. Se a carga exigir corrente maior, selecione uma conexão cuja especificação atenda a esse requisito.

Ele serve para conectar diretamente a um conector M12 fêmea ou a um M12 de outra codificação?

A ficha descreve o EVF006 como soquete fêmea M12 angular, codificação A, com 4 contatos. Não confirma conexão com outra interface; verifique o tipo do conector do dispositivo antes da compra.

O equipamento não liga depois da instalação; preciso trocar o cabo?

Não necessariamente. Antes da troca, confira o acoplamento, a continuidade dos condutores e se a pinagem corresponde ao equipamento conectado.

O sinal cai quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo quanto a danos e verifique o raio de curvatura, que não deve ser inferior a 10 vezes o diâmetro do cabo em aplicação flexível. Confira também se o movimento respeita as condições especificadas.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVF006 é fornecido como cabo de conexão completo de 25 m com soquete fêmea M12 angular. Uma solução com peças avulsas só pode ser comparada após confirmar interface, pinagem, comprimento e limites elétricos necessários.

Qual torque devo usar e como evitar danos na instalação?

A ficha indica torque máximo de aperto de 0,6 a 1,5 Nm para o soquete. Alinhe o conector antes de rosquear e evite torcer ou dobrar o cabo abaixo do raio mínimo especificado.

O cabo pode operar em qualquer temperatura até 100 °C?

Não em todas as condições: a ficha indica -25 a 100 °C para temperatura ambiente e 0 a 100 °C em aplicação móvel; a observação cULus limita a temperatura a 65 °C. Verifique qual condição se aplica à instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12 indicada para o soquete do cabo.

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de partículas e água, conforme condições de ensaio aplicáveis.

MPPE

Material especificado para o cabo; a ficha também declara o cabo como sem halogênio.

Raio de flexão

Raio mínimo da curva do cabo permitido na aplicação flexível para respeitar o limite especificado.

316L / 1.4404

Designação do aço inoxidável especificado para o componente de bloqueio do conector.
