Cabo M12 Fêmea IFM EVF005 10m

Pré-visualizar: EVF005 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 4 Pinos 10m IP69K

EVF005 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 4 Pinos 10m IP69K

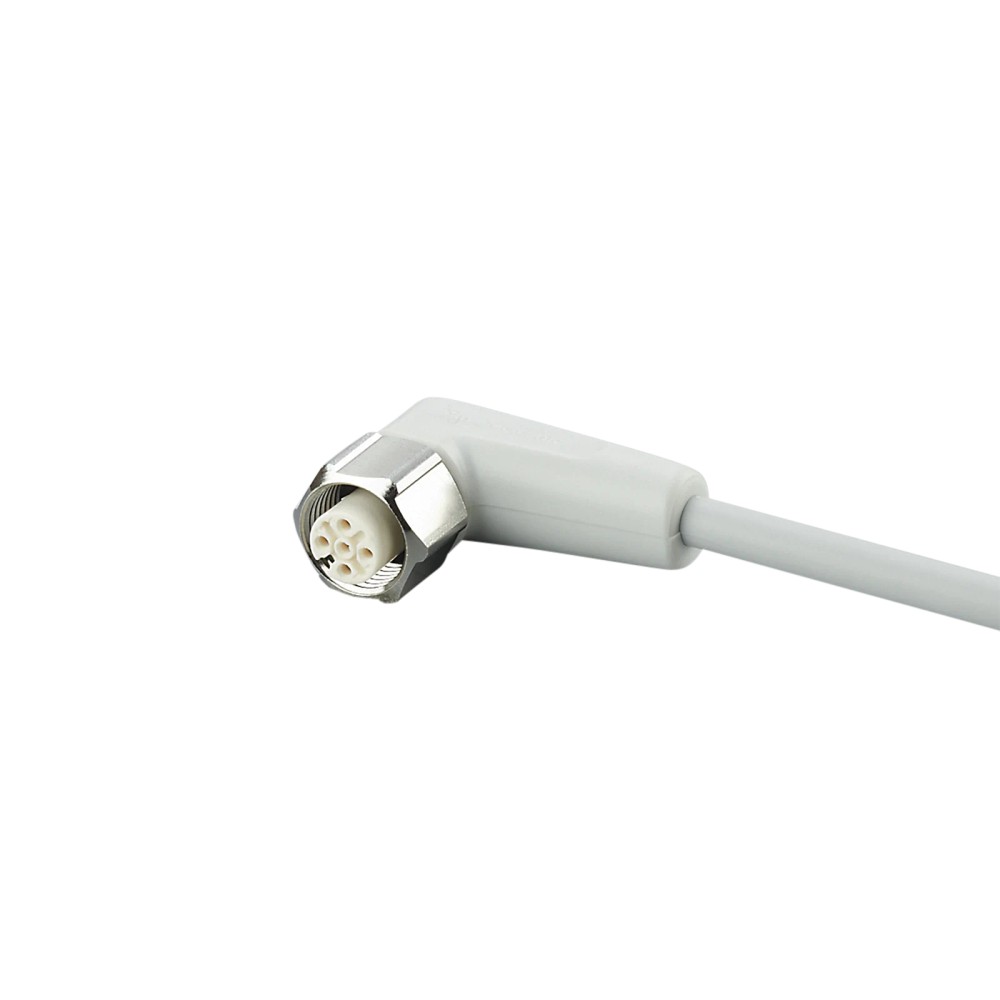

Imagem meramente ilustrativa

R$ 321,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVF005
EAN: 4021179291200
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVF005 IFM - Cabo de Conexão Fêmea M12 Indústria Alimentícia 4 Pinos 10m IP69K"

Destaques do Produto

Conector

Fêmea M12 angular, 4 pinos, codificação A

Comprimento

10 m

Tensão de operação

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Uso previsto

Áreas úmidas e higiênicas na indústria de alimentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVF005 IFM — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 10 m, IP65/IP67/IP68/IP69K

O IFM EVF005 é um cabo de conexão de 10 m com conector fêmea M12 angular de 4 pinos, destinado a conectar componentes com interface correspondente. Foi especificado para áreas úmidas e higiênicas na indústria de alimentos. Possui contatos banhados a ouro, construção sem silicone e sem halogênio e graus de proteção IP65, IP67, IP68 e IP69K. A tensão de operação especificada é inferior a 250 V AC ou 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVF005
Conector	Fêmea M12 angular, codificação A, 4 pinos
Comprimento do cabo	10 m
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Material do cabo	MPPE, sem halogênio; sem silicone
Contatos	Banhados a ouro
Temperatura ambiente	-25 a 100 °C; condição cULus: até 65 °C
Aplicação indicada pelo fabricante	Áreas úmidas e higiênicas na indústria de alimentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes com interface fêmea M12 compatível com conector macho M12, codificação A, 4 pinos; confirmar também a atribuição elétrica dos pinos no equipamento.
Instalações em áreas úmidas e higiênicas na indústria de alimentos, conforme aplicação indicada pelo fabricante.
Aplicações dentro dos limites especificados de tensão, corrente, temperatura e grau de proteção.

⚠ Considere outro se precisa de:

Aplicações elétricas que excedam < 250 V AC, < 300 V DC ou 4 A.
Conexões cujo número de pinos, codificação, geometria ou pinagem não correspondam à interface do cabo e do equipamento; a compatibilidade mecânica, por si só, não confirma a elétrica.
Instalações que exijam comprimento superior a 10 m sem considerar uma solução de extensão compatível.

APLICAÇÕES E USO

Aplicação indicada pelo fabricante: conexão elétrica em áreas úmidas e higiênicas da indústria de alimentos; respeitar os limites ambientais e elétricos especificados.
Possibilidade de uso em instalação fixa com dispositivo de interface M12 A, 4 pinos e pinagem correspondente; confirmar a compatibilidade no equipamento antes de energizar.
Para uso móvel, observar a temperatura ambiente especificada para movimento, a velocidade e aceleração máximas nas condições descritas, além do raio mínimo de flexão. A ficha não informa adequação a condições móveis diferentes dessas.

COMO ESCOLHER

Antes de comprar o EVF005 IFM — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 10 m, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVF005 quando

A instalação exigir cabo de 10 m com conector fêmea M12 angular de 4 pinos, codificação A, para aplicação compatível em área úmida ou higiênica; verifique a pinagem e os limites elétricos do equipamento conectado.

Considere outra configuração quando

A conexão exigir outro comprimento, orientação, número de pinos, codificação ou pinagem. A ficha deste modelo não informa compatibilidade com essas configurações; compare a interface do equipamento e consulte o datasheet antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	EVF005	Identificação do produto no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação informada na ficha.
Aplicação	Áreas úmidas e higiênicas na indústria de alimentos	Aplicação indicada pelo fabricante.
GTIN	4021179291200	Código de identificação comercial.
Part number	EVF005; a ficha do conjunto de dados também registra ADOAH040VAS0010P04	Identificadores apresentados em fontes do contexto; confirme o código necessário para compra com o fabricante.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação declarados.
Corrente nominal / capacidade de carga total	4 A	Valor nominal declarado; não exceder.
Classe de proteção	II	Classificação informada na ficha.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Interface de acoplamento; confirmar conexão correspondente no dispositivo.
Contatos	4, banhados a ouro	Acabamento e quantidade de contatos do conector.
Cabo	10 m; MPPE; sem halogênio; cinza; Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas informadas para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de condutores; a ficha não detalha aqui a atribuição de cada cor a um pino.
Bloqueio / porca	Aço inoxidável 1.4404 / 316L	Material do elemento de bloqueio do conector.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão.
Esforço de torção	± 180 °/m	Valor informado na ficha para o esforço de torção.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas; a proteção efetiva depende do acoplamento e da instalação adequados.
Material do revestimento do cabo	MPPE	Material especificado para o cabo.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada para o cabo e o corpo do conector.
Material do corpo do conector	PP, sem halogênio	Material informado para o corpo.
Material da vedação	EPDM	Material informado para a vedação.
Material da porca / bloqueio	Aço inoxidável 316L (1.4404)	Material especificado para o elemento de bloqueio.

Condições ambientais
Temperatura ambiente	-25 a 100 °C; cULus: até 65 °C	Limites ambientais informados; observar a condição cULus indicada.
Temperatura ambiente em movimento	0 a 100 °C; cULus: até 65 °C	Faixa especificada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento indicada na ficha.

Dados mecânicos e movimento
Dimensões do conector	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	317,8 g	Valor registrado no conjunto de dados do produto.
Ciclos de curvatura	> 1 milhão	Resistência declarada a ciclos de curvatura; condições específicas devem ser verificadas no datasheet.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; com Ø de 4,9 mm, aplicar a relação indicada pelo fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado para as condições de deslocamento descritas.

COMPATIBILIDADE

Comunicação

• Cabo passivo de conexão; não há protocolo de comunicação especificado na ficha.

• A conexão requer interface M12 de 4 pinos, codificação A, e atribuição elétrica compatível em ambas as extremidades.

Conexões

Elétrica Uma extremidade: conector fêmea M12 angular, codificação A, 4 contatos banhados a ouro. Cabo de 10 m, MPPE, 4 x 0,34 mm² (42 x Ø 0,1 mm). Tensão de operação < 250 V AC / < 300 V DC; corrente nominal de 4 A. Confirmar a pinagem do equipamento conectado antes de energizar.

Processo Não possui conexão de processo. A interface disponível é uma conexão elétrica M12 fêmea angular; a outra extremidade é um cabo, cuja terminação deve ser compatível com o sistema de destino.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector macho M12, codificação A, 4 pinos, e pinagem elétrica correspondente	✓	A geometria e a quantidade de contatos correspondem; a compatibilidade elétrica depende também da pinagem e dos limites do circuito.
Equipamento com interface M12 de outra codificação ou quantidade de pinos	✗	A interface informada para o EVF005 é M12, codificação A, com 4 contatos; a correspondência mecânica não deve ser presumida.
Circuito dentro dos limites de < 250 V AC / < 300 V DC e 4 A	✓	Os valores estão dentro dos limites nominais publicados para o cabo; conferir as condições do equipamento e da instalação.
Circuito que excede a tensão de operação ou a corrente nominal informada	✗	A aplicação ultrapassa os limites elétricos declarados para o produto.
Área úmida ou higiênica na indústria de alimentos, com instalação compatível com o grau de proteção especificado	✓	Esse tipo de aplicação é indicado pelo fabricante; o grau de proteção depende da montagem correta e da conexão devidamente acoplada.

INSTALAÇÃO

Como instalar o EVF005 IFM — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 10 m, IP65/IP67/IP68/IP69K

Confirme que o equipamento possui interface compatível com conector M12 macho, codificação A, 4 pinos, e verifique a pinagem no manual do equipamento.
Desenergize o circuito antes de instalar ou desconectar o cabo.
Inspecione o conector, a vedação e o cabo; não instale se houver dano visível.
Acople o conector sem forçar o alinhamento e aperte dentro da faixa especificada de 0,6 a 1,5 Nm.
Disponha o cabo sem exceder o raio mínimo de flexão indicado pelo fabricante e evitando esforços de tração ou torção não previstos.
Após a montagem, confirme o acoplamento e a vedação antes de expor a conexão à umidade; valide a continuidade e a pinagem conforme o circuito.

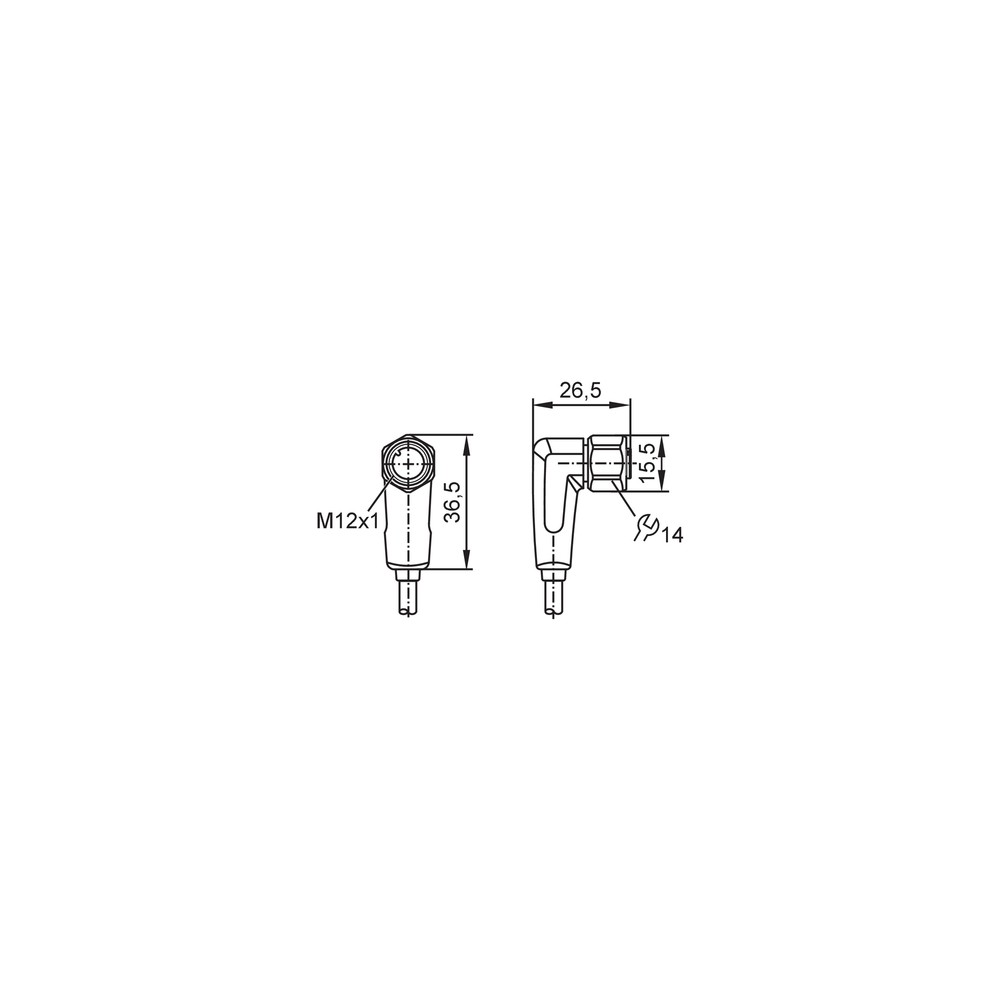

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Pinagem incompatível, conexão incompleta ou condutor interrompido; o cabo não estabelece compatibilidade de pinagem por si só.	Desenergize, confirme a pinagem nos documentos do dispositivo e verifique continuidade dos quatro condutores e assentamento do conector.
Há entrada de umidade na conexão.	Conector mal acoplado, torque fora da faixa especificada ou vedação danificada/contaminada.	Inspecione a vedação e as superfícies de acoplamento, confirme o encaixe e verifique o aperto dentro de 0,6 a 1,5 Nm.
O cabo apresenta falhas intermitentes quando movimentado.	Flexão abaixo do raio mínimo, esforço mecânico excessivo ou dano em condutor.	Inspecione o percurso e o cabo; respeite raio mínimo de 10 vezes o diâmetro e verifique continuidade enquanto movimenta cuidadosamente o trecho suspeito.
A conexão ou o cabo aquece durante a operação.	Corrente acima de 4 A, tensão fora dos limites declarados ou conexão elétrica inadequada.	Meça corrente e tensão do circuito, compare com os limites do cabo e inspecione o acoplamento e a pinagem antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVF005 (português) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVF005 e para que tipo de instalação ele foi especificado?

É um cabo de conexão com conector fêmea M12 angular de 4 pinos e 10 m. O fabricante indica seu uso em áreas úmidas e higiênicas da indústria de alimentos.

Que tipo de conexão e tensão o cabo suporta?

A conexão é M12 fêmea angular, codificação A, com 4 contatos. A ficha especifica tensão inferior a 250 V AC ou 300 V DC e corrente nominal de 4 A; confirme a pinagem com o equipamento.

O EVF005 serve para um equipamento com M12 de 5 pinos ou outra codificação?

A ficha identifica o EVF005 como M12 de codificação A e 4 pinos, portanto não corresponde à configuração informada de 5 pinos ou de outra codificação. Verifique o modelo de cabo adequado para a interface do equipamento.

Posso usar este cabo em um circuito acima de 4 A ou dos limites de tensão especificados?

Não: a ficha limita a corrente nominal a 4 A e a tensão a < 250 V AC / < 300 V DC. Para um circuito acima desses valores, selecione uma solução especificada para os requisitos elétricos.

O equipamento não funciona depois de instalar o cabo; o que devo verificar?

Antes de substituir o cabo, confira se o conector está completamente acoplado e se a pinagem corresponde ao equipamento. Com o circuito desenergizado, verifique também a continuidade dos condutores.

A conexão apresenta umidade ou falha intermitente; o que pode estar acontecendo?

Verifique o acoplamento, a condição da vedação e o aperto, além de danos no cabo por flexão ou esforço mecânico. O grau de proteção depende da montagem correta e não compensa vedação danificada.

Devo comprar o cabo completo ou apenas um conector para substituir uma conexão existente?

O item identificado é um cabo de conexão de 10 m com conector fêmea M12; a ficha não informa fornecimento de conector avulso ou kit de reparo. Se precisar somente do conector ou de outra terminação, confirme a disponibilidade de uma peça específica com o fabricante.

Como sei se devo escolher este modelo ou outra versão de cabo M12?

Escolha o EVF005 se a instalação exigir conector fêmea angular M12 A de 4 pinos e cabo de 10 m, com limites elétricos compatíveis. Se comprimento, orientação, codificação ou pinagem forem diferentes, compare esses requisitos com o datasheet da outra versão.

Qual cuidado devo ter ao instalar e apertar o conector?

Alinhe o conector sem forçar e aplique torque de 0,6 a 1,5 Nm. No roteamento, respeite o raio mínimo de flexão especificado como 10 vezes o diâmetro do cabo.

O produto acompanha acessórios ou documentação de ligação?

A ficha não relaciona acessórios inclusos nem fornece um esquema de pinagem separado. Consulte o datasheet e os documentos do equipamento conectado para confirmar a ligação antes da instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da interface M12 que ajuda a identificar o tipo de acoplamento; deve corresponder ao conector do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme condições de ensaio; não substitui a montagem correta. (Ref.: IP65, IP67, IP68, IP69K)

MPPE

Material especificado para o cabo do EVF005. (Ref.: material do cabo MPPE)

Raio mínimo de flexão

Limite mínimo de curvatura do cabo em aplicação flexível para reduzir esforço mecânico sobre sua estrutura. (Ref.: mínimo de 10 x diâmetro do cabo)

Codificação de cores dos condutores

Identificação dos fios do cabo por cor; a correspondência de cada cor com o pino deve ser confirmada no esquema aplicável. (Ref.: BK, BN, BU e WH)
